立式工业塔器带螺旋梯操作平台结构

　　该立式塔类设备结构，主要面向化工、油气处理、环保水处理等行业的气液传质、介质分离、反应静置类工艺场景，作为工艺流程中的核心立式承压承载单元，承担介质缓冲、相间传质、反应停留等核心工艺功能，在常压或带压工况下完成多相介质的分离、混合、反应过程，是炼化装置、废气处理系统、溶剂回收生产线中常见的立式静设备结构。

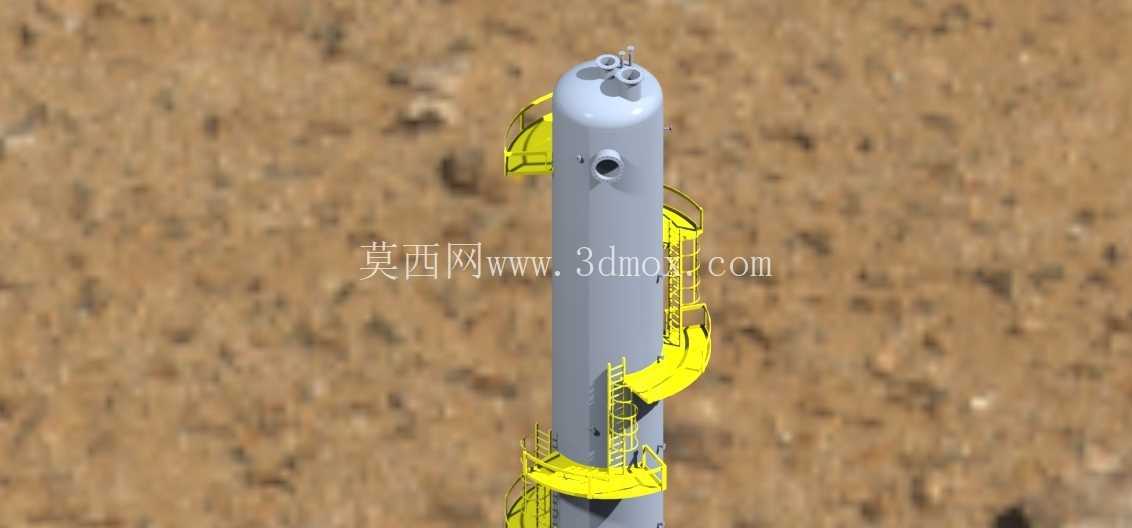

　　从结构设计逻辑来看，整体采用等径直筒立式布局，筒体上下采用标准椭圆封头封焊，顶部封头预留两处工艺接口，可用于安装安全阀、放空阀、压力表或者进料管线接口，筒体中上部侧方预留一处侧向接管口，可作为人孔、侧进料口或者取样检测口使用，接口位置的设置充分考虑了日常操作的可达性，配合外侧设置的螺旋折返式操作平台与直爬梯结构，运维人员可沿梯道逐层抵达各层操作平台，完成阀门操作、仪表校准、设备巡检等作业。

　　外侧梯道与平台采用分段式设计，每段直爬梯对应一处扇形折返平台，平台边缘设置连续防护栏杆，所有平台踏步与梯道踏步均采用防滑格栅结构，避免户外工况下积液、积尘造成的滑倒风险，平台与筒体之间采用焊接支耳连接，支耳位置经过载荷校核，可承受3-5名运维人员同时作业的动载荷与静载荷，同时梯道整体沿筒体螺旋上升的布局，相比直上直下的全高爬梯，大幅降低了高空攀爬的坠落风险，也减少了大尺寸操作平台对设备周边安装空间的占用，整体外轮廓直径相比外伸式矩形平台缩小近40%，适合装置区密集排布的安装场景。

　　设计过程中优先考虑了安装边界的适配性，筒体底部预留裙座安装接口，可直接与混凝土基础的预埋地脚螺栓对接，安装时仅需保证筒体垂直度偏差不超过千分之一，即可满足后续管线对接的精度要求；设备整体的重心沿筒体中轴线分布，风载荷计算时按照内陆地区基本风压取值，外侧梯道与平台的风阻系数经过折算，不会额外增加基础的抗倾覆载荷要求。筒体壁厚的取值按照常规常压工况设计，若用于带压工况可在此模型基础上调整壁厚与封头厚度，接口法兰的压力等级也可根据实际工艺参数灵活替换。

　　从建模细节来看，所有结构件均按照实际加工工艺建模，筒体采用卷焊成型结构，封头采用冲压成型标准件，爬梯的踏步间距控制在300mm，符合人体工程学攀爬要求，平台护栏高度设置为1200mm，中间设置两道横杆，底部设置100mm高的挡脚板，完全满足工业设备操作平台的安全规范要求。各层平台的位置与筒体上的接口、人孔位置一一对应，确保运维人员站在平台上即可无阻碍操作对应位置的阀门、仪表，不需要额外探出身体，从结构设计层面规避了高空作业的安全隐患。

　　在实际工程应用中，该类塔器结构可根据工艺需求在筒体内部加装填料层、塔盘、分布器等内件，模型预留了足够的内部空间，内件支撑圈的位置可根据内件布置灵活调整焊接位置，外侧的梯道平台结构不需要随内件调整做大幅改动，仅需在对应人孔位置调整平台标高即可。设备的防腐设计可根据使用场景调整，户外使用时可在筒体与梯道表面增加防腐涂层，爬梯与平台可采用镀锌材质提升耐候性，沿海高盐雾场景下还可将平台格栅更换为玻璃钢材质，进一步降低腐蚀速率，延长设备整体使用寿命。
