700吨工业关节式压力机结构设计

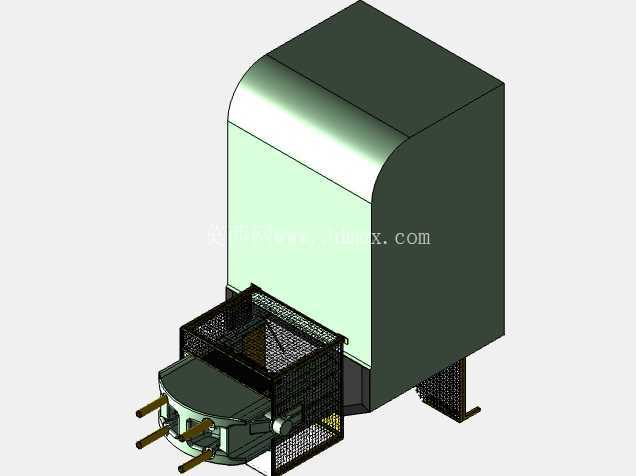

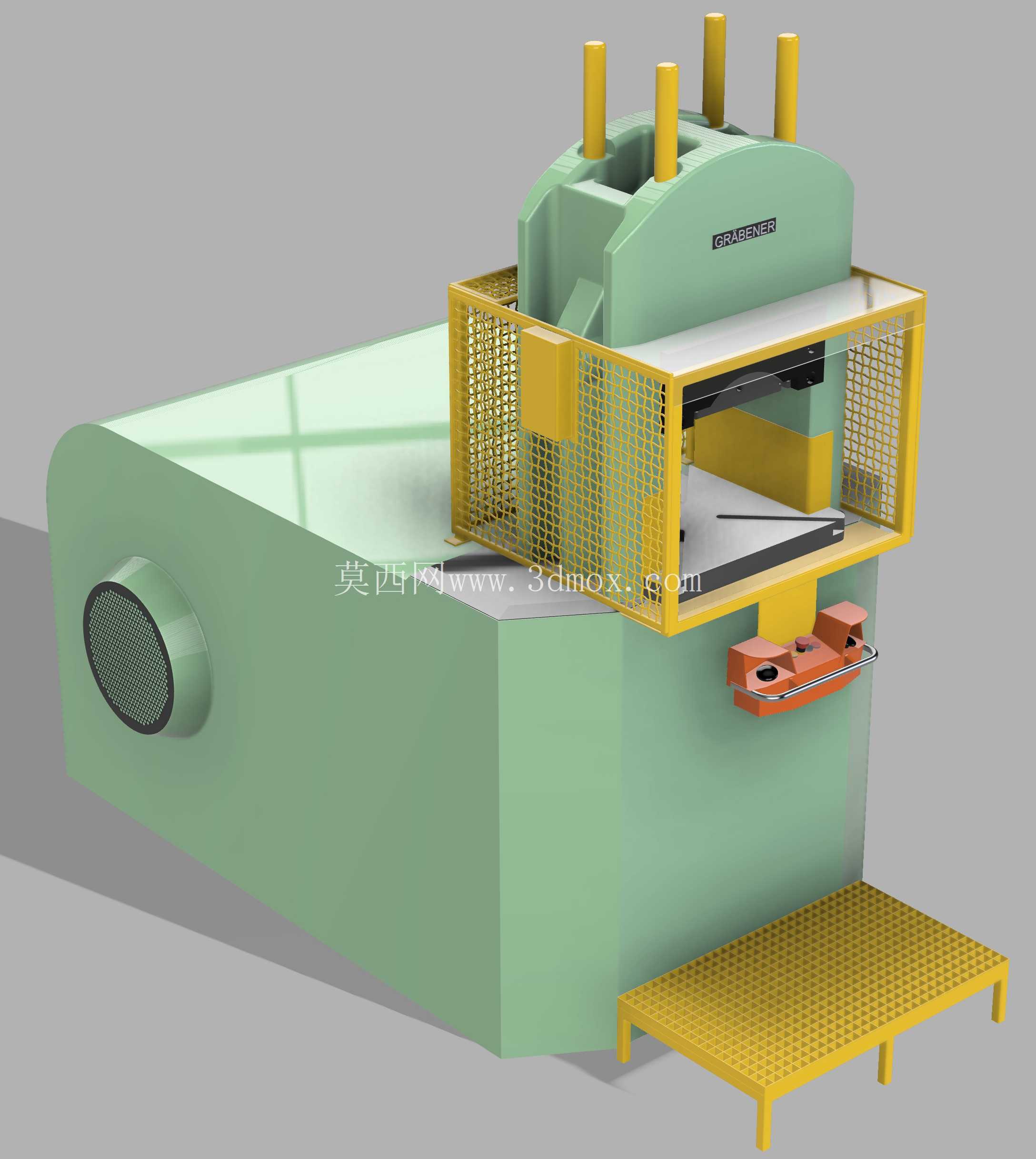

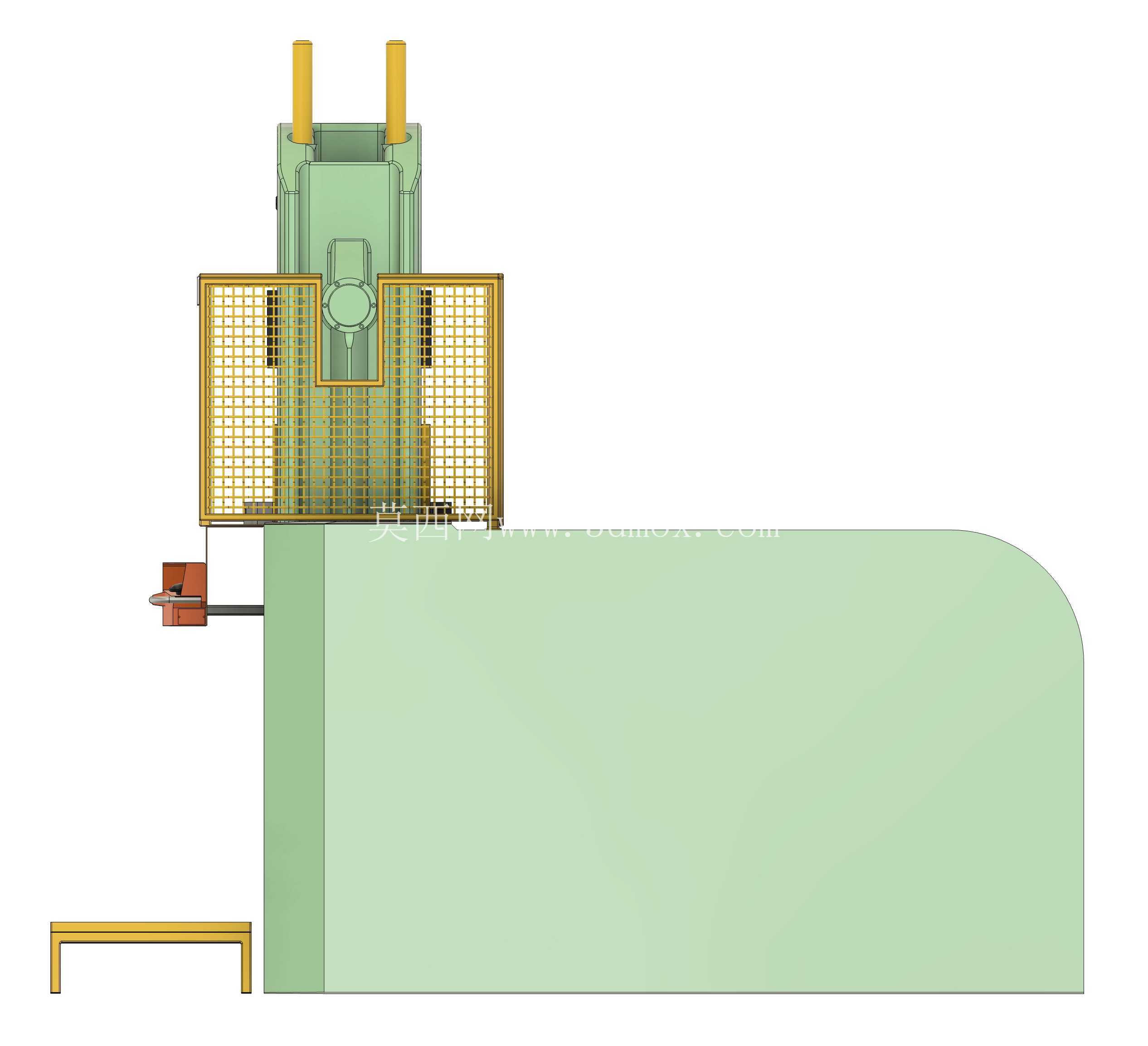

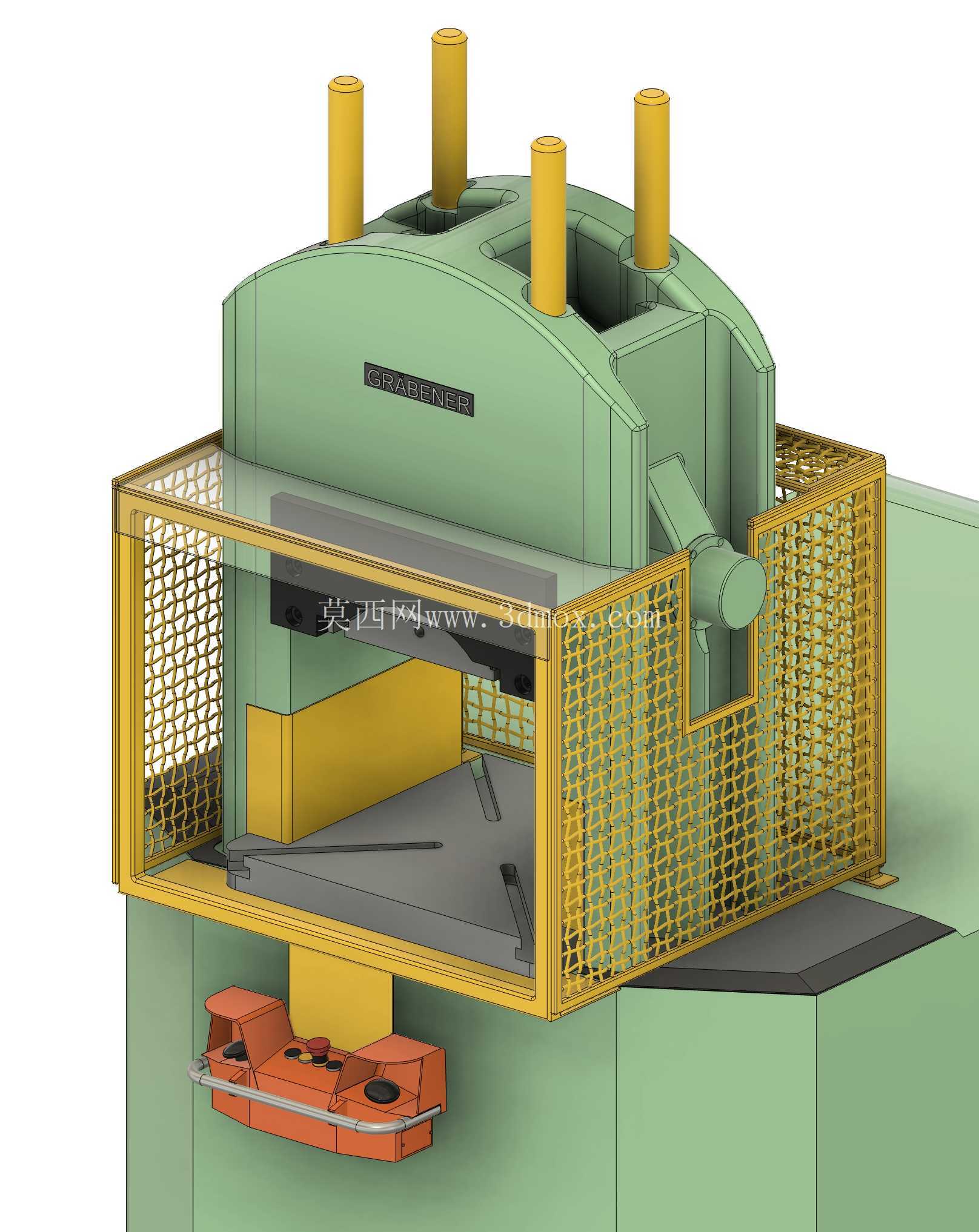

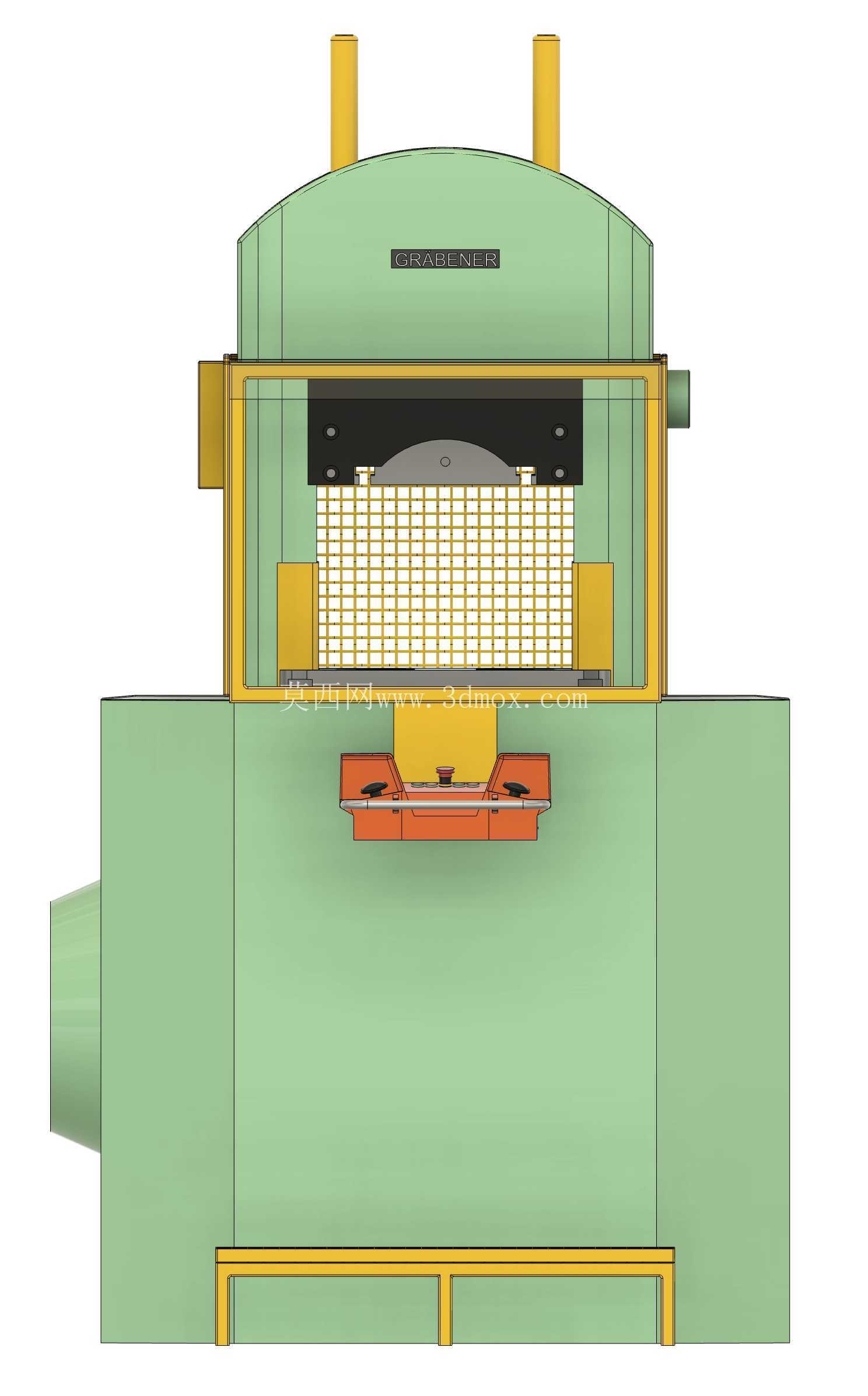

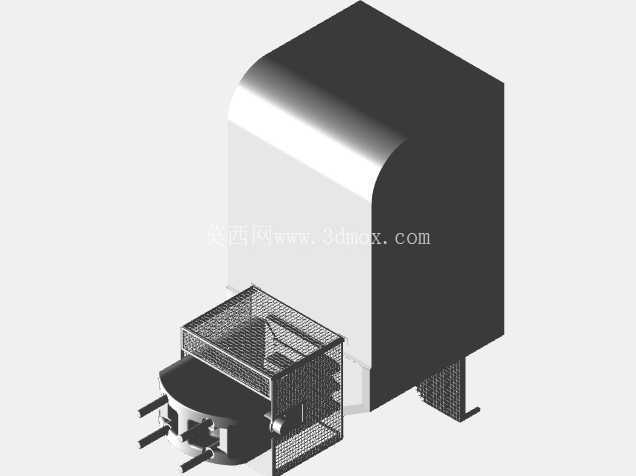

　　这款700吨规格的关节压力机，核心面向金属板材冲裁、冷锻成型、浅拉伸类加工场景，在汽车零部件冲压车间、五金构件锻造工段、家电金属外壳生产线中都属于核心成型设备，区别于普通开式冲床，关节式的传动结构能在滑块下死点位置输出更高的稳定公称力，针对厚板冲裁、高强度钢成型这类需要瞬时大压力的工序适配性更强。从结构设计逻辑来看，设备主体采用分体式铸造机身拼接，床身主腔体预留了传动齿轮组、偏心轴、连杆关节的安装空间，侧部的圆形检修口对应飞轮与离合器总成的维护位置，日常检修时不需要拆解主体床身就能完成摩擦片更换、轴承间隙调整这类常规维保操作。操作区域的安全防护采用黄色冲孔钢板网围合，既可以阻挡冲压过程中飞溅的金属碎屑、模具崩块，又不会遮挡操作人员观察工位加工状态的视线，防护门与机身的联锁触发点设置在门框侧边，一旦防护门未完全闭合，设备的离合器控制回路会直接锁死，避免误启动带来的安全风险。滑块导向部分采用加长型六面导轨结构，相比普通冲床的四面导向，抗偏载能力提升近40%，在进行不对称零件冲压、多工位级进模加工时，滑块的下行垂直度偏差能控制在0.02mm/100mm以内，能有效降低模具刃口的非正常磨损，延长模具使用寿命。机身前部延伸的黄色格栅踏板是操作人员的上下料工位，踏板表面的冲孔结构可以及时排走台面上掉落的润滑油、金属碎屑，避免人员滑倒，踏板的安装高度与模具工作台面保持150mm的高差，符合人工上下料的操作 ergonomic 要求，长时间作业也不容易产生肢体疲劳。设备顶部的四个黄色柱状结构是传动系统的润滑注油点与过载保护卸压阀的引出端，日常加注润滑脂、排查过载故障时不需要登高到机身顶部，站在踏板上就可以完成操作。工作台面的T型槽采用横向通槽设计，模具安装时可以根据不同的模座尺寸调整压块位置，不需要额外打孔适配，工作台下方预留了废料落料口，冲裁产生的边角料可以直接通过落料口滑入下方的废料输送线，不需要人工频繁清理台面积料。从安装边界来看，设备整机的地面承重要求不低于15t/㎡，安装时需要提前浇筑200mm厚的混凝土地基并预埋地脚螺栓，设备后侧需要预留至少1.2m的维护通道，用于电机、飞轮部件的拆装检修，左侧需要预留0.8m的空间放置液压过载保护的泵站与电控接线柜，操作侧的安全距离不小于1m，避免滑块运行时的运动区间与人员通行区域重叠。传动系统的设计上，关节式的连杆机构可以让滑块在接近下死点时的运行速度快速降低，既可以减少冲压时的冲击噪音，又能让材料成型过程更平缓，针对铝合金、高强度钢板这类回弹量较大的材料，能有效降低成型后的零件尺寸偏差，相比传统的偏心冲床，成型零件的尺寸一致性可以提升30%左右。操作面板设置在防护门右侧的橙色支架上，双手操作按钮的间距大于300mm，必须双手同时按压才能触发滑块下行，避免单手操作时另一只手伸入工位的安全隐患，面板上的吨位显示表可以实时显示当前冲压的实际出力，方便操作人员排查材料厚度超差、模具刃口磨损这类异常工况。设备的润滑系统采用集中自动润滑方式，所有导轨面、连杆关节、轴承位置的供油管路都集成在机身内部，不需要人工逐个点位注油，润滑泵的供油频率可以根据设备的实际冲压频次自动调整，既可以避免润滑不足导致的部件磨损，也能减少润滑油的浪费。
