木件压舌加工专用压合打磨一体机

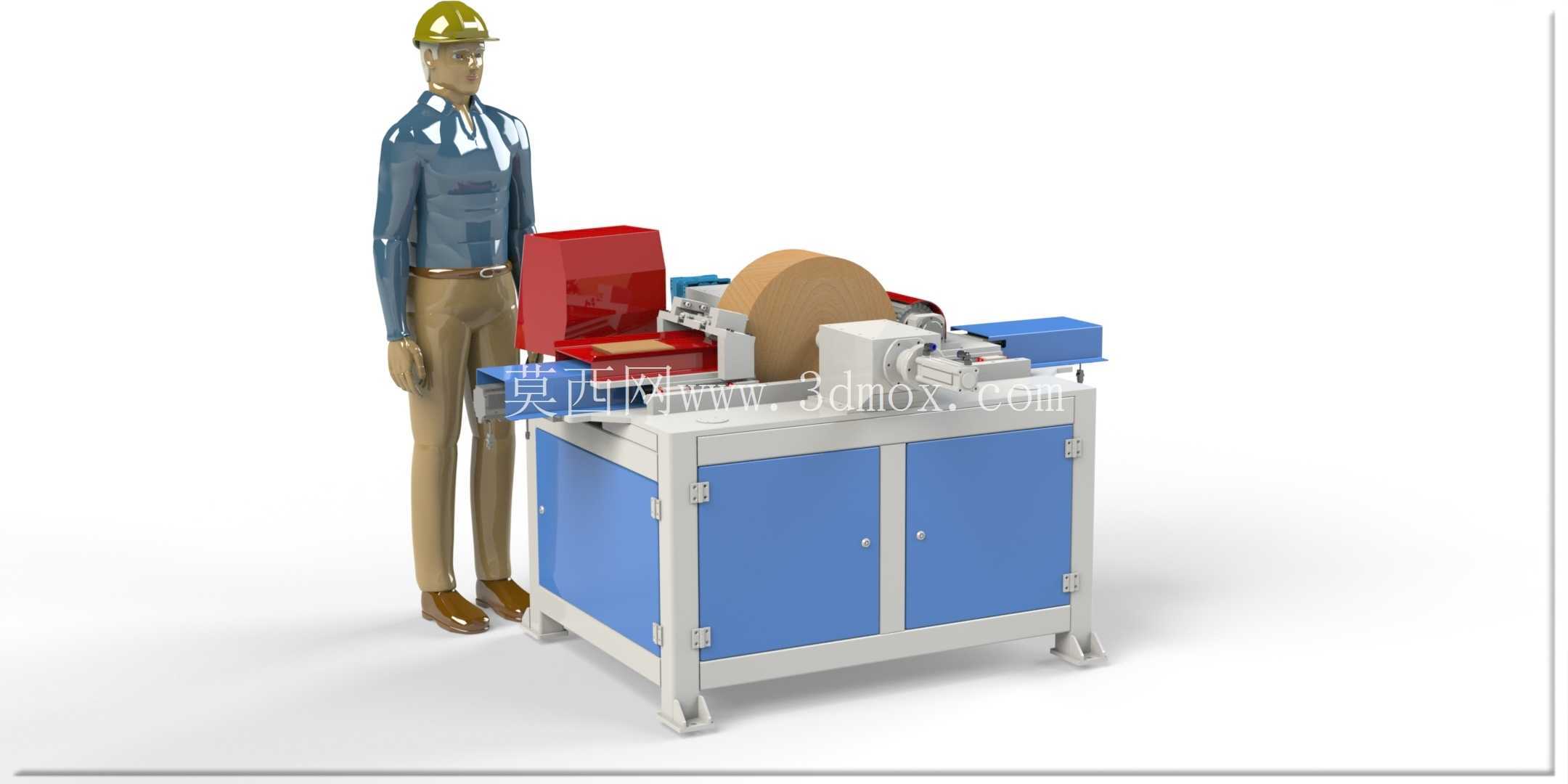

　　这款设备主要面向木质压舌类零部件的精加工工序，常见于乐器配件、小型木质结构件的生产车间，适配小尺寸实木坯料的连续压合与端面打磨作业，替代传统分序加工的分散工位布局，减少工件在不同工序间的转运周转耗时。从现场适配的操作空间来看，设备整体占地宽度约1.6米，深度约1.1米，整机高度含底部支撑脚约1.2米，安装时仅需预留后侧0.5米的管线维护空间、前侧1米的操作上下料空间即可，无需额外做地基预埋，普通硬化车间地面放置调平后就能接通电源投入使用，对中小型木工加工车间的场地适配性较强。

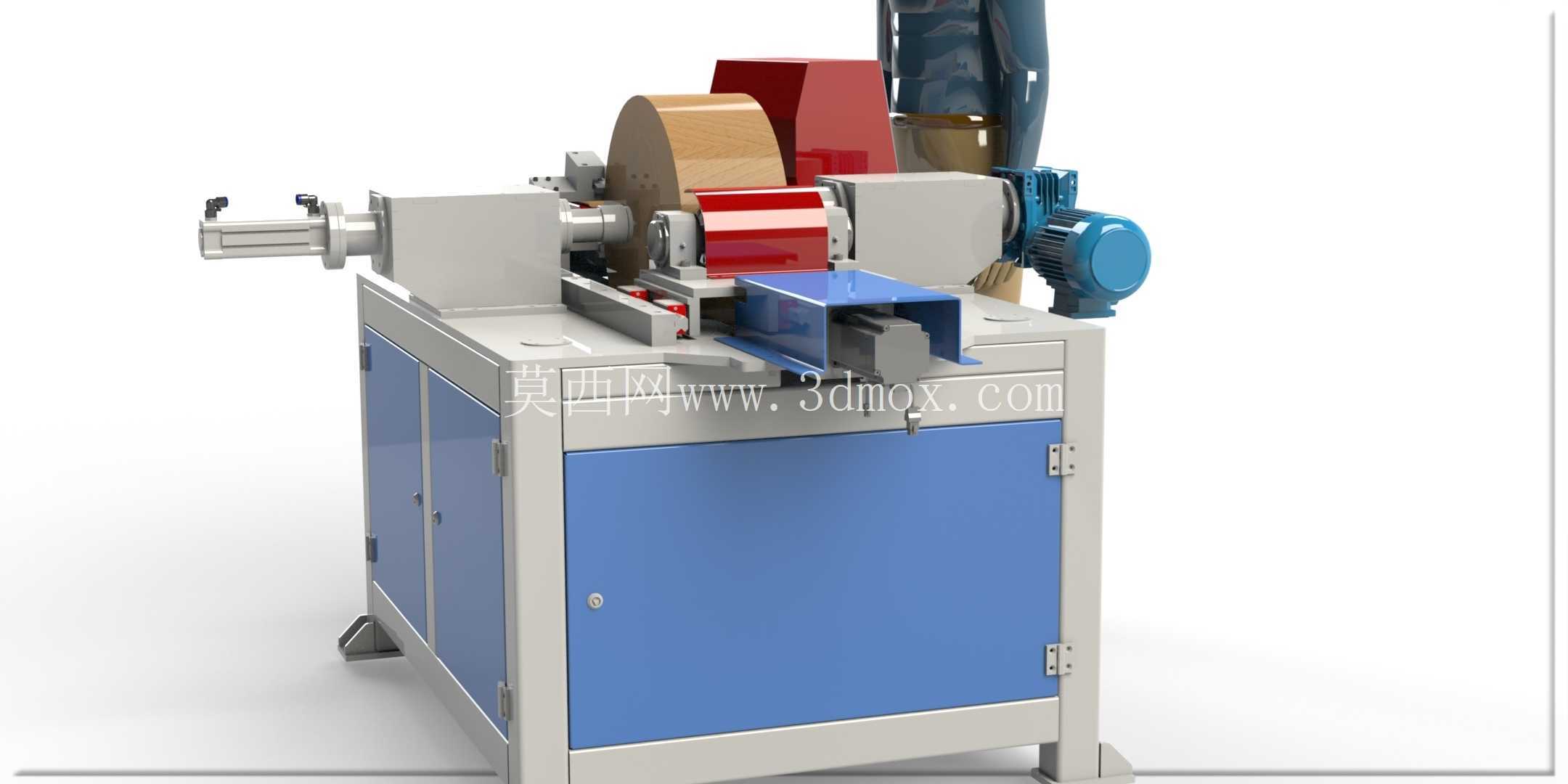

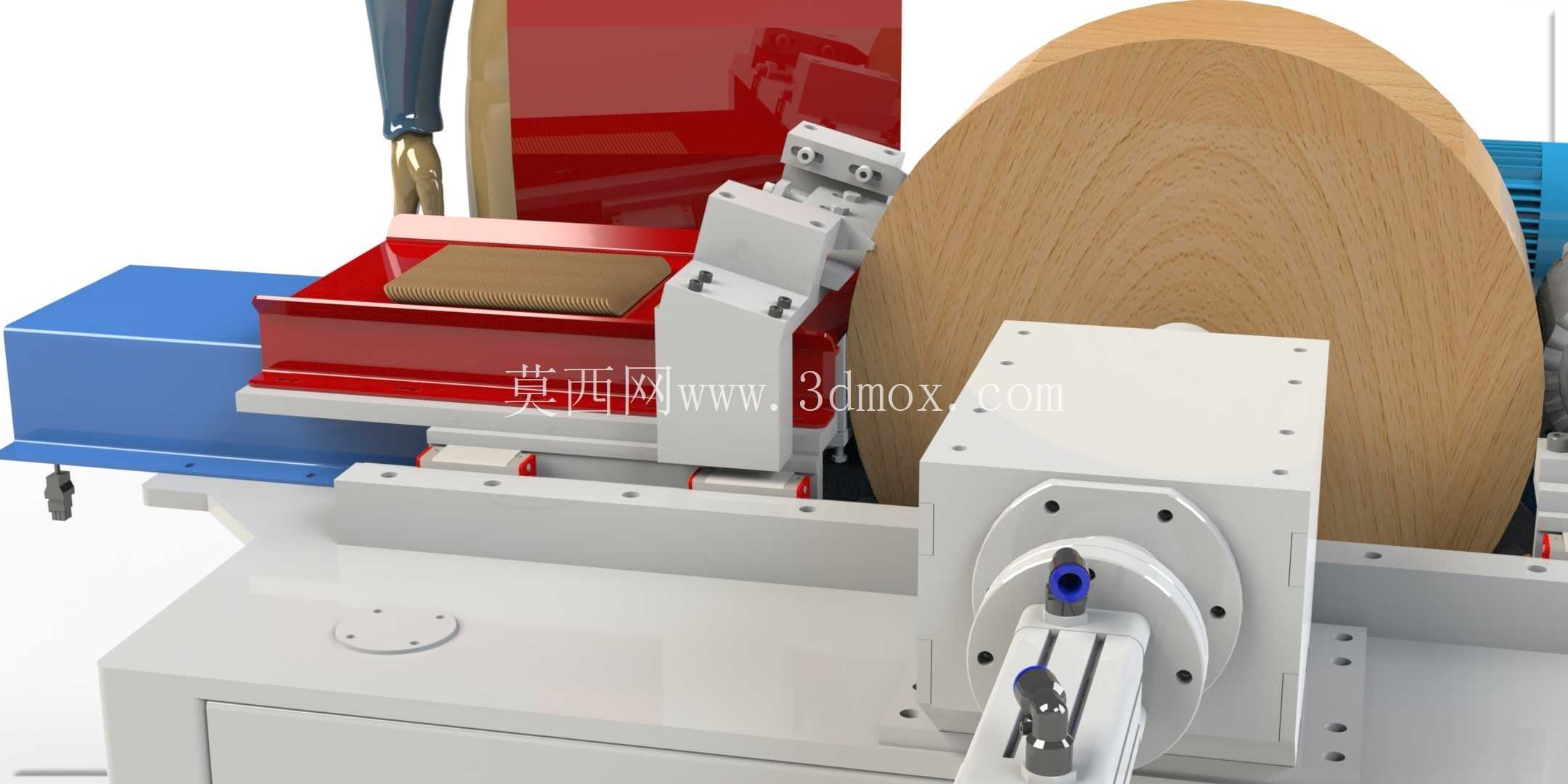

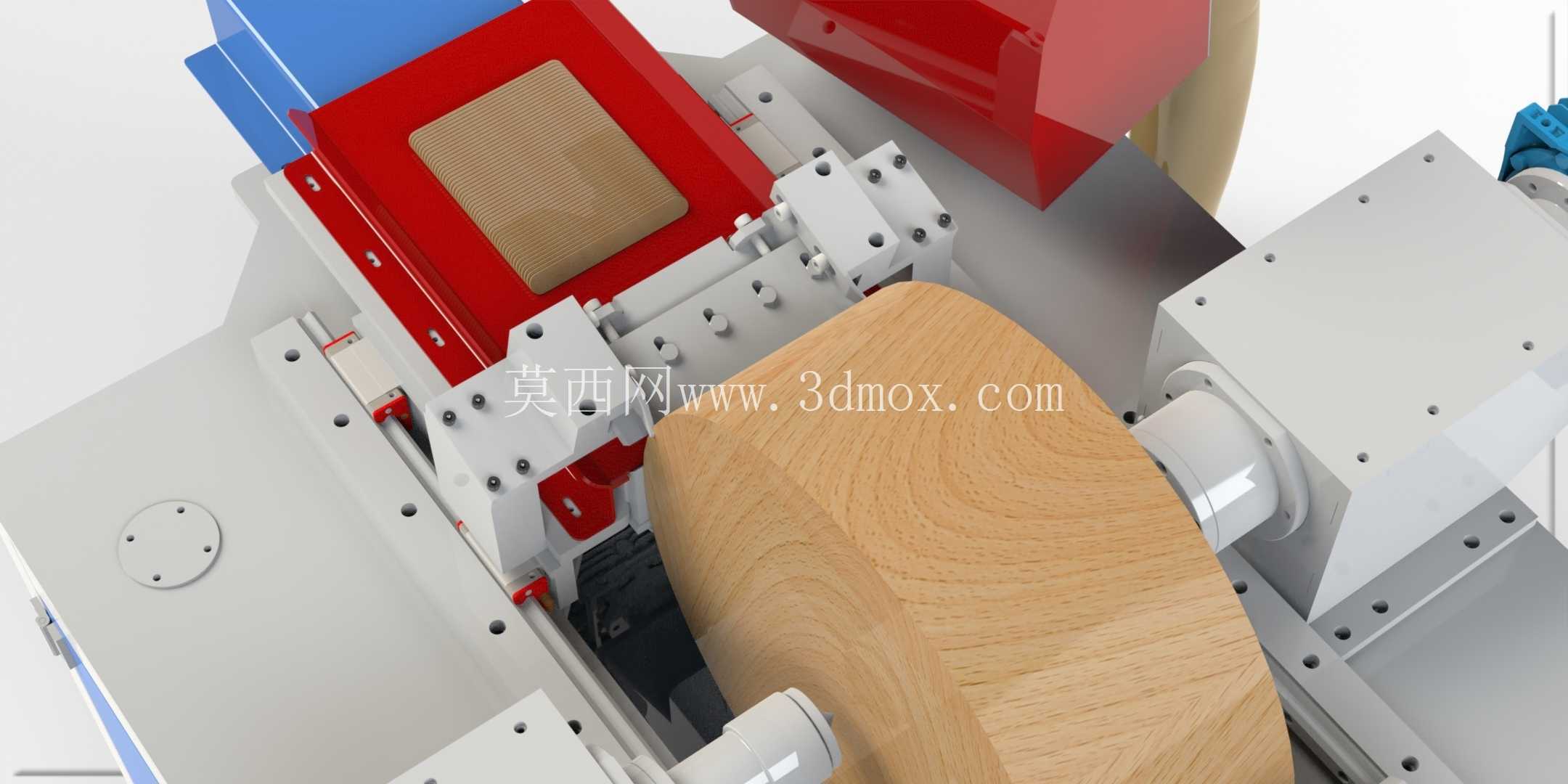

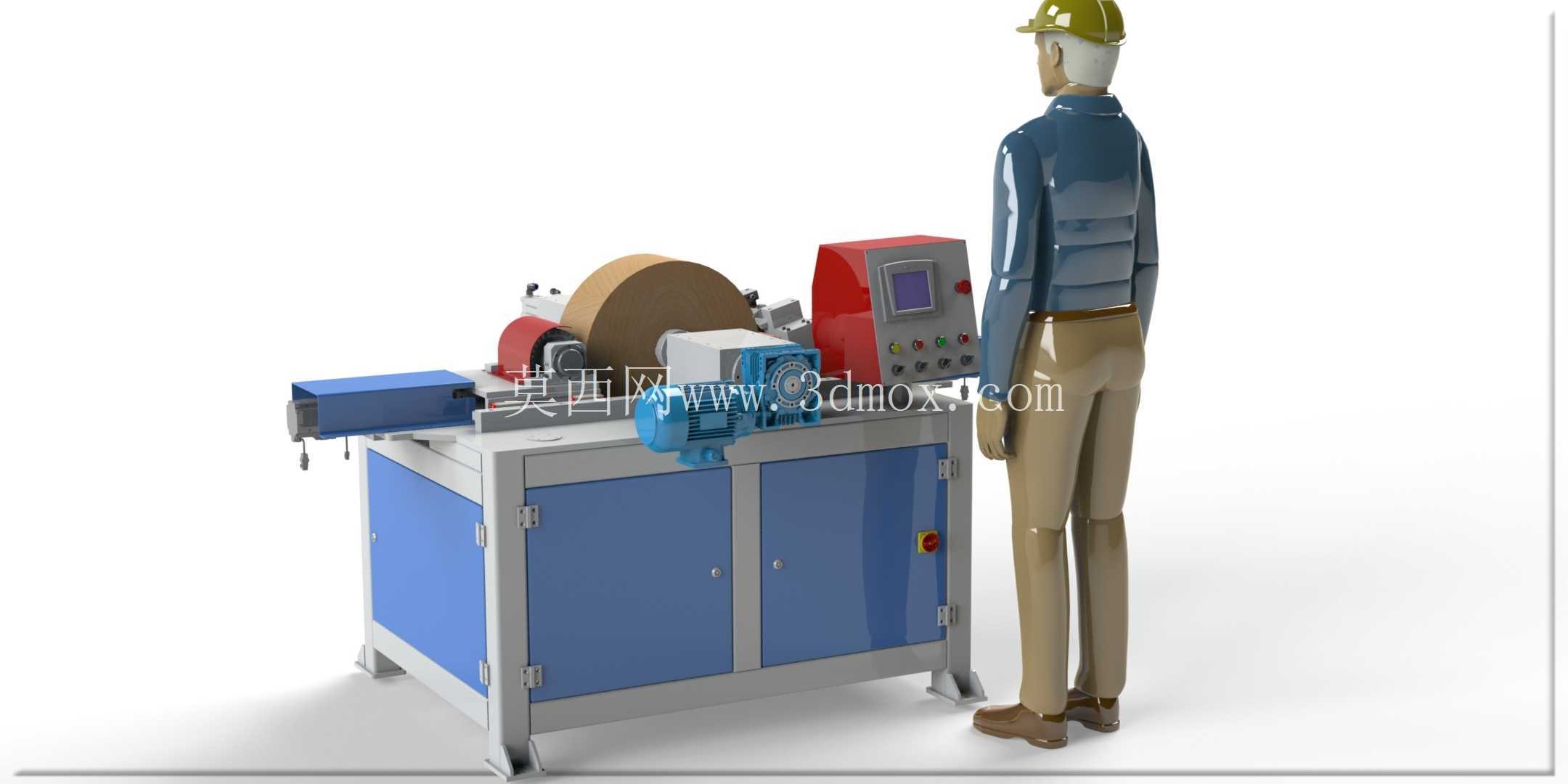

　　设备主体采用方管焊接框架作为承载基体，下部设置双开门封闭柜体，既可以收纳电气控制元件、打磨集尘管路接口，也能作为整机配重降低作业时的振动幅度，柜体门板采用快拆合页连接，日常检修时无需额外工具就能打开柜门排查内部线路与管路。上部作业区分为压合工位与打磨工位两个核心功能段：左侧压合工位设置带定位挡边的进料托板，红色防护挡板覆盖压合执行机构的运动行程区域，避免操作人员误触运动部件，压合头采用可调行程的直线驱动结构，可根据不同厚度的木坯调整下压行程，保证压合力度均匀，不会出现木件压裂或者压合不到位的情况；右侧打磨工位配置大直径棕刚玉砂轮，砂轮外侧设置半包围式防护壳，配套的工件夹持滑台可沿导轨做横向进给，进给行程通过侧面的手轮手动调节，能精准控制打磨量，保证压舌端面的平整度与尺寸一致性。

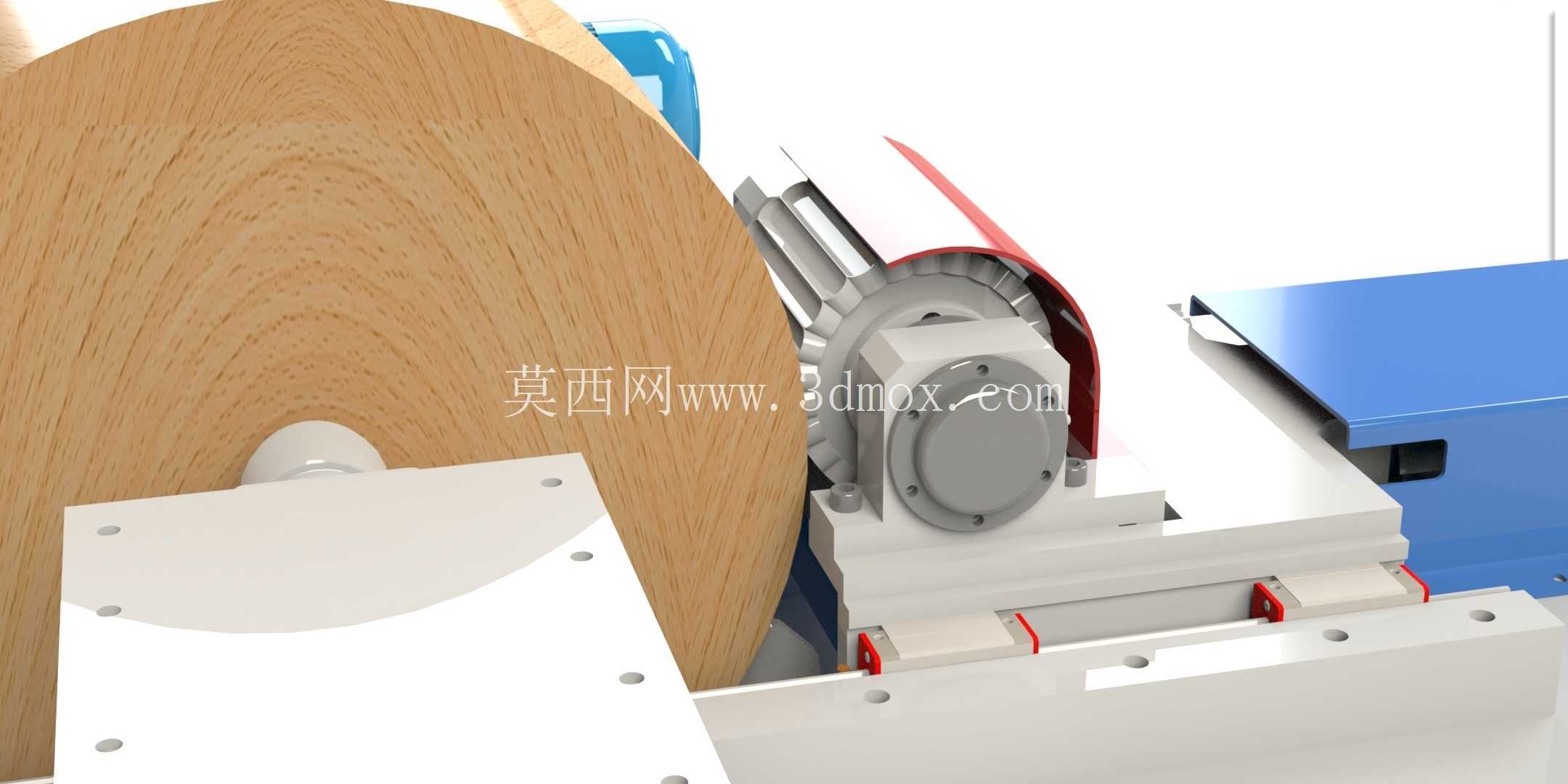

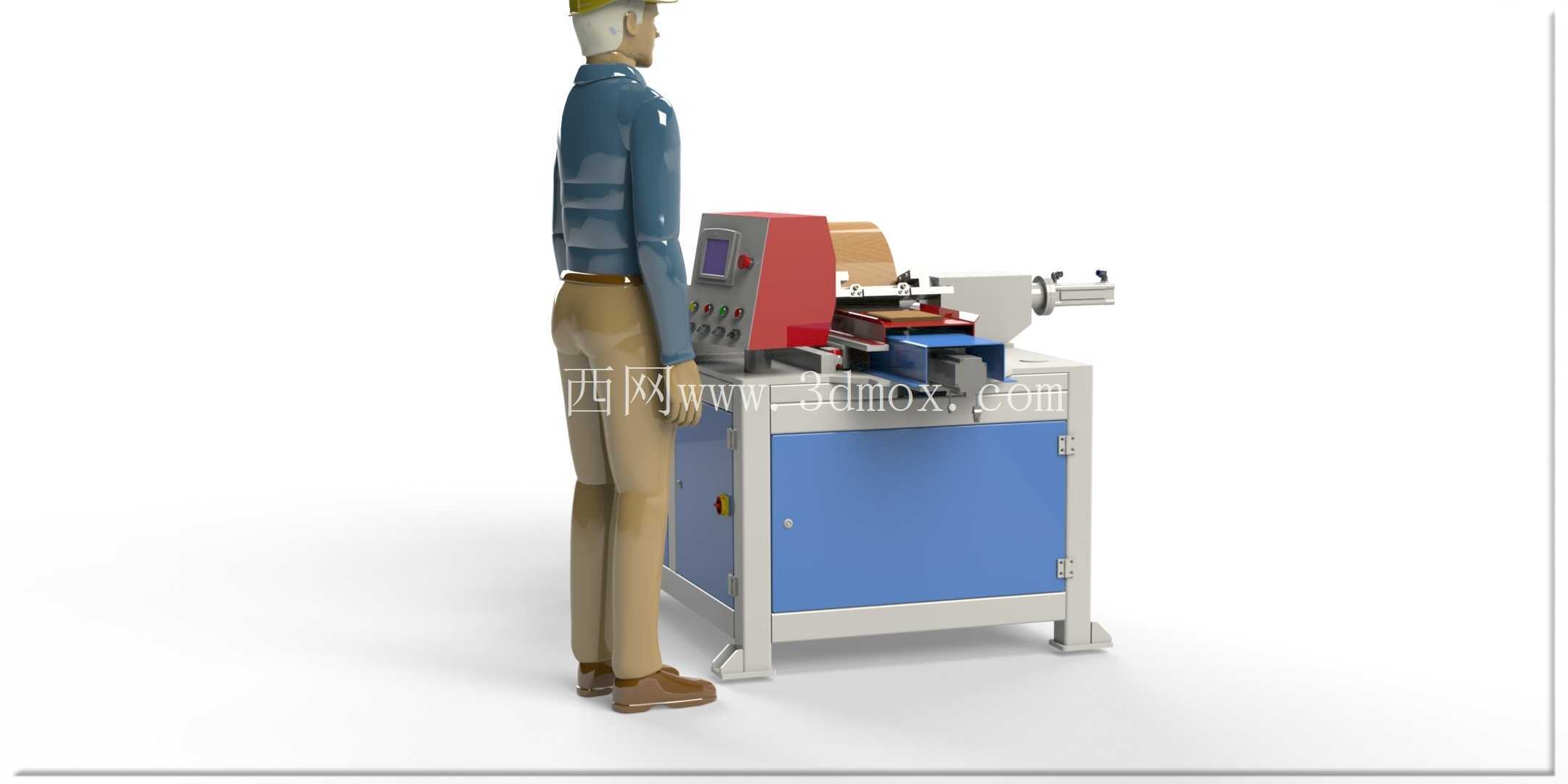

　　从结构设计逻辑来看，这款设备没有采用复杂的多轴联动结构，所有执行动作都围绕木压舌加工的两个核心工序做集成，压合工位的定位挡块可快速更换，适配不同长度规格的木坯装夹，打磨工位的砂轮主轴采用带座轴承支撑，拆卸更换砂轮时只需松开主轴端的锁紧螺母就能完成操作，日常维护门槛较低。设备的操作按钮集中布置在进料侧的面板上，急停按钮设置在最易触碰的边角位置，出现异常时可快速切断设备动力，符合木工加工设备的安全设计规范。考虑到木工打磨作业会产生木屑，设备在打磨工位下方预留了集尘口，可外接车间中央集尘系统或者独立工业集尘器，避免木屑飞溅堆积在运动导轨上影响进给精度，也能改善作业区域的空气环境。

　　在实际生产场景中，操作人员只需将预涂胶的木坯叠放整齐后放置在压合工位的定位挡边内，触发压合开关等待保压完成后，将压合定型的木件转移到右侧打磨工位的夹持滑台上，转动手轮进给完成端面打磨即可，单工位单人操作就能完成两道工序的加工，相比传统分散式压机加砂轮机的加工模式，单件加工耗时可缩短40%左右，同时因为两个工位集成在同一台设备上，工件的定位基准统一，压合后的木件打磨时无需重复找正，加工后的成品尺寸一致性更好，能有效降低后续组装工序的适配打磨工作量。设备的框架所有棱角都做了倒圆角处理，避免操作人员上下料时磕碰划伤，底部支撑脚采用可调式橡胶减震脚杯，既可以调整整机水平度，也能吸收打磨作业时产生的振动，降低设备运行时的噪音传递。
