台式自动胶带缠绕包装设备结构设计

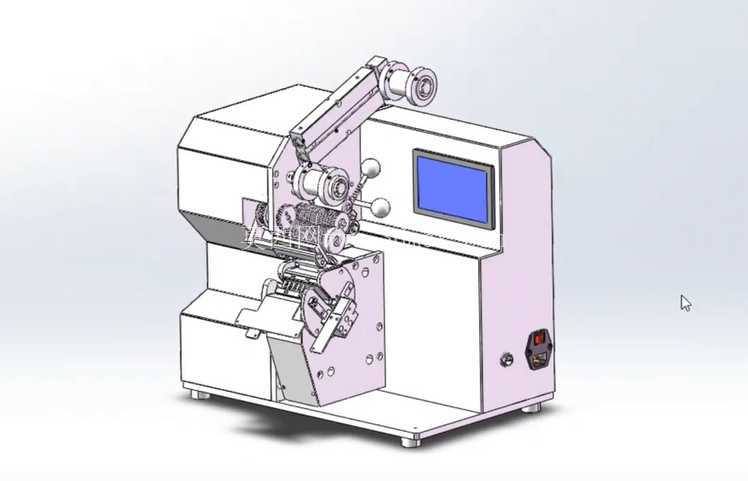

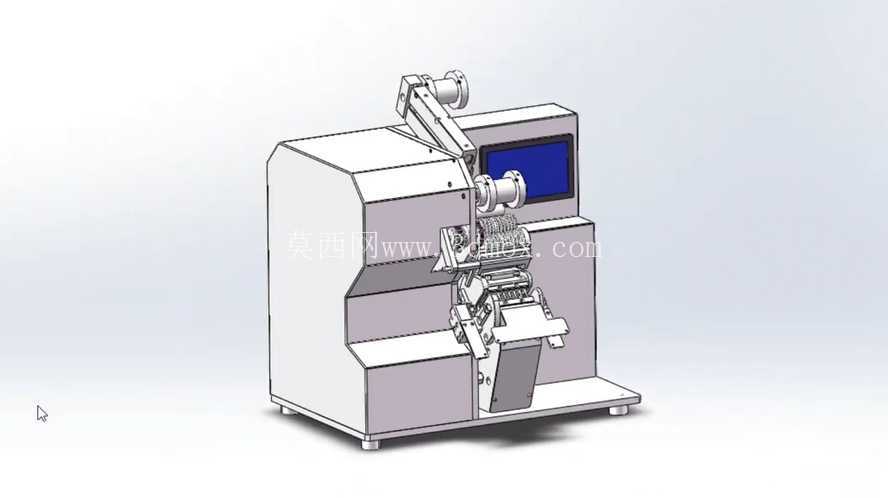

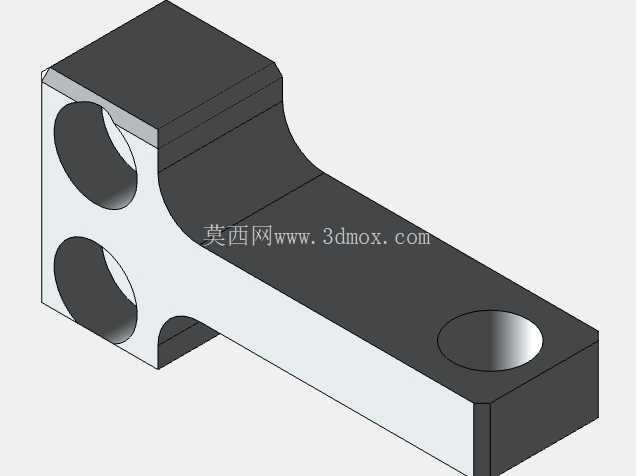

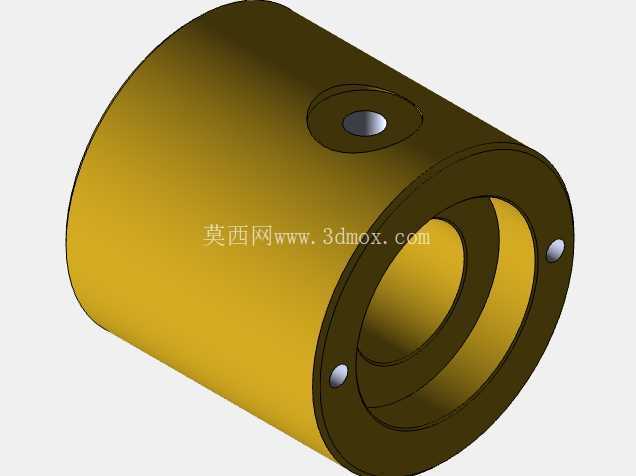

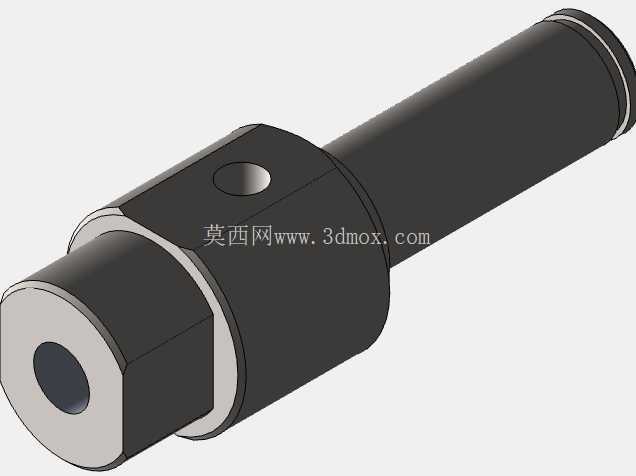

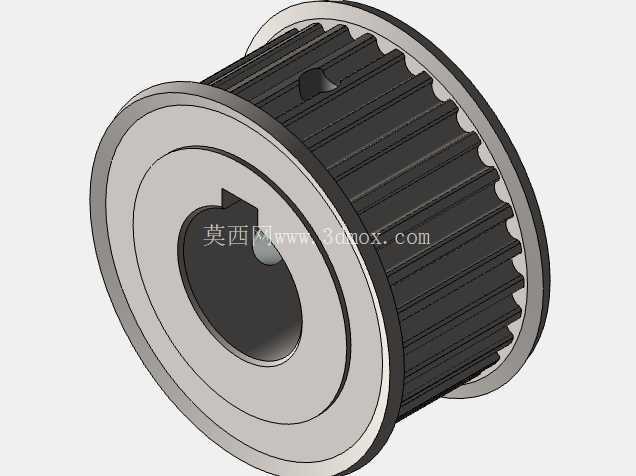

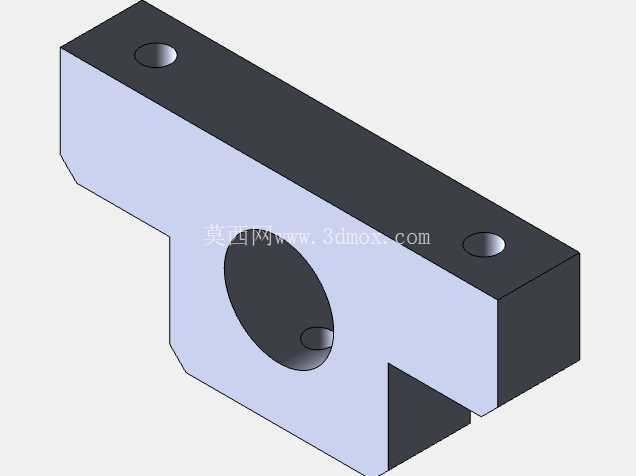

　　这款台式胶带包装设备主要面向线束加工、小型电子元器件封装、小尺寸五金件包覆等生产场景，在消费电子线束、汽车低压线束、小型五金配件的外层绝缘包覆工序中应用广泛，可替代传统人工手持胶带缠绕的作业模式，解决人工缠胶时胶带张力不均、包覆层数偏差、搭接宽度不一致的常见问题，有效提升包胶工序的一致性与作业效率。设备整体采用台式一体化布局，底部为整块铣削加工的安装底板，所有功能模块均直接固定在底板上，无需额外搭建安装机架，放置在标准车间工作台上即可投入使用，安装时仅需预留设备本体长宽尺寸外150mm的操作与维护空间，机身总高度控制在600mm以内，不会遮挡操作人员的作业视线，同时适配常规车间工作台的高度设计，操作人员取放工件时无需大幅抬臂，长时间作业的疲劳度更低。从功能结构来看，设备分为胶带放卷机构、张力控制组件、工件夹持旋转机构、人机交互控制单元、安全防护壳体几个核心部分。胶带放卷臂采用倾斜上扬式布局，安装在机身左上方位置，放卷轴适配标准宽度的工业胶带卷，更换胶带时只需松开轴端的快拆旋钮即可完成卷料更换，无需额外工具；张力控制组件集成在放卷臂与缠胶工位之间，通过可调阻尼压轮控制胶带的输出张力，可根据不同厚度的胶带、不同包覆要求调整阻尼大小，避免胶带拉断或包覆过松的问题。工件夹持机构设置在机身中部的作业工位，采用可调节间距的夹头设计，可适配不同直径、不同长度的小型工件，夹头旋转由伺服电机驱动，可精准控制旋转圈数，匹配设定的包覆层数与搭接宽度，缠胶过程中胶带可沿工件轴向做匀速进给，实现全段均匀包覆，针对线束类工件还可实现点缠、全缠、间隔缠等多种工艺模式，参数可通过触控屏直接设置。人机交互单元采用嵌入式触控屏，安装在机身右侧的立板上，屏幕角度略微朝向操作人员站位方向，操作时无需侧身即可完成参数设置与状态查看，屏幕下方设置有物理急停按钮与启动按钮，符合设备安全设计规范，机身侧部预留电源接口与开关，接线方式简单，无需复杂的电气布线。设备的外壳采用折弯钣金拼接设计，所有传动部件均封闭在壳体内部，仅作业工位预留工件取放的开口，避免操作人员误触运动部件，同时可阻挡车间粉尘进入传动机构，延长设备维护周期。设计过程中优先考虑了小型加工车间的使用需求，整体结构没有采用复杂的多轴联动设计，核心传动均采用成熟的齿轮与同步带传动方案，零部件加工难度低，后期维护更换配件的成本更低；各功能模块的布局经过多次调整，将重量较大的驱动电机、电源组件布置在底板靠下位置，降低设备整体重心，运行时的振动更小，缠胶精度更稳定。在安装边界方面，设备底部设置四个可调高度的橡胶减震脚杯，可适应不太平整的工作台面，调整脚杯高度即可将设备调至水平状态，无需额外打膨胀螺栓固定；设备后侧预留散热通风槽，安装时距离墙面需预留至少100mm的通风间隙，保证电气元件的散热效果。实际使用中，操作人员只需将待包胶工件放置在夹头上夹紧，在触控屏上设置好包覆长度、搭接宽度、缠绕层数等参数，按下启动按钮即可自动完成整个缠胶过程，完成后夹头自动停止，操作人员取下工件即可进行下一轮作业，相比人工缠胶的作业效率可提升3倍以上，且包覆后的产品外观一致性好，胶带贴合紧密无褶皱，绝缘防护性能更稳定。
