嵌入式户内金属电气配电盘结构设计

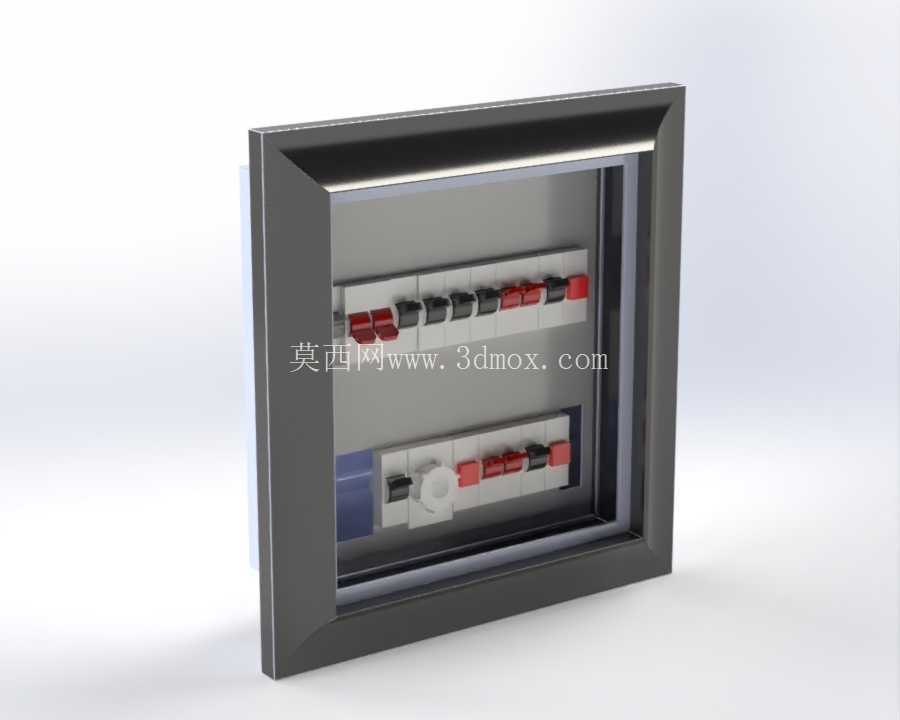

　　日常民用建筑、小型工商业场所的终端配电环节里，这类嵌入式安装的电气配电盘是末端电能分配、回路保护的核心载体，多数场景下会嵌入墙体预留的安装槽位，外部仅露出面板边框，不会额外占用室内可用空间，适配住宅分户配电、商铺回路分控、小型办公区用电保护等多种常规配电场景。从结构组成来看，整套组件包含外框壳体、内部安装导轨、多组断路器元件、面板封板几个核心部分，所有金属板件均采用冷轧钢板弯折成型，壳体边缘做了卷边钝化处理，既可以提升板件整体结构刚度，避免安装过程中划伤施工人员，也能减少长期使用过程中边缘锈蚀的概率。内部元件排布采用上下双层导轨布局，上层排布主进线开关与大负荷回路保护元件，下层排布照明、普通插座等小负荷回路元件，不同回路的断路器按照红黑操作手柄区分回路属性，红色手柄对应大负荷、需要重点管控的回路，黑色手柄对应常规普通回路，运维人员排查故障时可以快速识别对应回路，缩短停电排查的时间。设计过程中首先要匹配常规墙体预埋的安装尺寸边界，壳体深度控制在适配常规120mm厚度墙体的预埋要求，不会出现预埋后突出墙面或者嵌入过深导致面板无法贴合墙面的问题；面板与壳体采用卡扣式连接，不需要额外的固定螺丝，日常运维时直接抠开面板即可操作内部断路器，操作完成后面板卡扣卡入壳体对应卡槽，不会出现松脱掉落的情况。内部导轨采用标准35mm宽度的电气安装导轨，适配市面上绝大多数标准模数化断路器元件，后期回路调整、元件更换时不需要额外改造安装结构，直接在导轨上拆装元件即可。壳体背部预留了进出线敲落孔，不同方向的进线电缆可以根据现场布线走向敲掉对应位置的敲落孔，不需要现场额外开孔，减少施工过程中的粉尘与加工工作量；敲落孔边缘做了钝化翻边，电缆穿入后不会被锋利的板边划伤绝缘层，降低线路绝缘破损引发的漏电风险。考虑到嵌入式安装的散热需求，壳体上下两端预留了隐蔽的通风缝隙，缝隙位置做了折弯挡边，外部的灰尘、水渍不会直接进入壳体内部，同时内部元件工作产生的热量可以通过缝隙自然对流散出，避免密闭空间内温度累积加速元件老化。面板采用半透明观察窗设计，日常关闭面板时可以直接观察到所有断路器的分合状态，不需要打开面板就能判断哪个回路出现跳闸故障，观察窗与面板边框采用密封胶条贴合，厨房、卫生间等潮湿场景安装时，水汽不会轻易进入壳体内部，提升潮湿环境下的使用可靠性。整套结构的安装固定点设置在壳体侧边的安装耳上，预埋时直接通过膨胀螺丝将安装耳固定在墙体预埋槽的侧壁上，固定点隐藏在面板内侧，安装完成后外部看不到固定螺丝，整体外观简洁平整，不会破坏墙面的整体视觉效果。元件排布时预留了足够的接线空间，每个断路器接线端距离壳体背板的距离满足常规导线弯曲半径要求，多股铜芯线接入后不会出现导线过度弯折损伤线芯的问题，不同回路的导线可以沿着壳体内部的理线卡排布，避免导线杂乱堆积影响散热或者干扰相邻元件的操作。
