壁挂式电气控制柜钣金结构三维设计

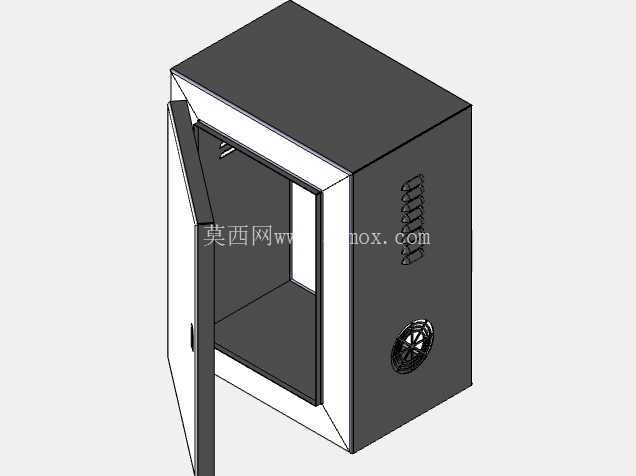

　　这款壁挂式电气柜体的三维结构设计，核心面向工业车间低压配电、小型设备就近控制、楼宇弱电间设备集成这类场景，区别于落地式大容量柜型，它的安装边界更紧凑，适合墙面固定安装，不占用地面作业空间，在生产线旁的单机设备控制、小型厂房分区配电、户外临时作业点配电防护场景中适配性极强。

　　从实际用途来看，这类柜体主要承担电气元件的承载与防护作用，内部可安装断路器、交流接触器、接线端子排、小型PLC模块、开关电源这类常规低压电控元件，柜门闭合后可隔绝车间内的粉尘、切削液飞溅、轻微机械碰撞，避免外露电气元件引发的触电风险、元件积灰短路问题，同时带锁的柜门结构可防止非运维人员随意触碰内部接线，提升配电环节的安全系数。

　　设计过程中优先考虑了钣金加工的工艺可行性，整体采用冷轧钢板折弯拼接的常规钣金工艺路线，柜体主体的折弯圆角、板材搭接边预留量都匹配常规钣金厂的加工精度，不需要特殊模具即可完成下料、折弯、焊接工序，能有效控制加工成本。柜门采用单开门侧开结构，门轴设置在柜体左侧，开门角度可达到120度以上，方便运维人员伸手进入柜体内部接线、检修元件；柜门与柜体的贴合面预留了密封胶条的安装槽位，可根据使用场景的防护等级需求加装发泡密封胶条，满足IP54及以下的防护要求，适配多粉尘、轻度潮湿的安装环境。

　　柜体侧面预留了标准化的散热通风孔阵列，下方对应位置设计了轴流风机的安装位，可根据内部元件的发热功率选择是否加装散热风机，当柜内安装有发热量大的伺服驱动器、变压器类元件时，可通过下进风上出风的风道结构带走柜内热量，避免内部温度过高导致元件降额运行、寿命缩短。柜体背部设计了四个壁挂安装挂耳，挂耳上的安装孔采用长圆孔设计，可抵消墙面安装时的孔位误差，降低现场安装的对位难度，挂耳的折弯强度经过核算，可承载柜体自重加内部元件总重量不超过80kg的载荷，满足常规小型电控柜的载重需求。

　　内部安装空间的规划上，预留了35mm标准DIN导轨的安装孔位，可直接卡装标准导轨式电气元件，同时预留了安装底板的固定孔位，用户可根据自身元件布局需求，在镀锌安装底板上自行打孔固定非导轨式元件，柜体上下端都设计了敲落孔结构，方便现场根据进出线方向选择开孔位置，穿入电缆后可搭配电缆格兰头做好密封防护。柜门内侧预留了标识牌、电气原理图袋的粘贴位置，方便运维人员快速查阅回路信息、识别开关功能。

　　从安装边界尺寸来看，这款柜体的整体深度控制在250mm以内，壁挂安装后突出墙面的距离不会过人，不会影响车间内的通道通行，也不会被过往的工件、搬运车辆剐蹭；柜体的宽度与高度比例符合常规电气元件的排布习惯，内部元件排布时可按照强电在上、弱电在下的分层原则布置，减少强弱电之间的信号干扰，接线端子排布置在柜体下部，方便外部电缆进入后直接接线，减少柜内走线的交叉混乱问题。

　　细节设计上，柜门与柜体之间设置了接地螺柱，可通过黄绿接地线连接柜门与柜体主体，避免柜门带电引发安全隐患；柜体的所有板材边缘都设计了折弯翻边，没有裸露的板材锐边，避免加工、安装、运维过程中划伤操作人员；门锁采用通用型连杆锁，配件通用性强，后期损坏后可快速更换同规格配件，降低维护成本。整体结构没有多余的复杂造型，所有结构特征都服务于加工便利性、安装便捷性、使用可靠性，完全匹配工业场景下对电控柜体的实用需求。
