双表位金属电气防护外壳箱体结构

　　这款金属电气外壳箱体，主要面向低压交流稳压类配电场景做结构承载与防护设计，在工业车间配电支路、小型商用配电站点、民用建筑配套供电节点这类场景中，都能适配安装需求。从实际使用逻辑来看，箱体的核心作用是给内部安装的稳压模块、计量仪表、接线端子、开关元件提供封闭的安装空间，同时隔绝外部粉尘、水汽、意外触碰带来的安全隐患，避免内部带电部件直接暴露在环境中。

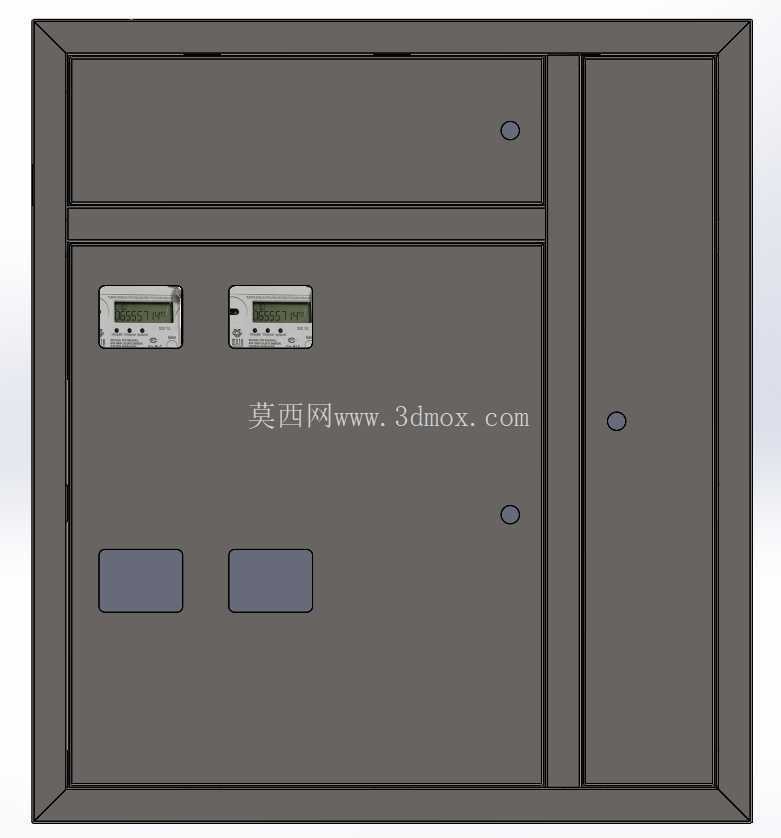

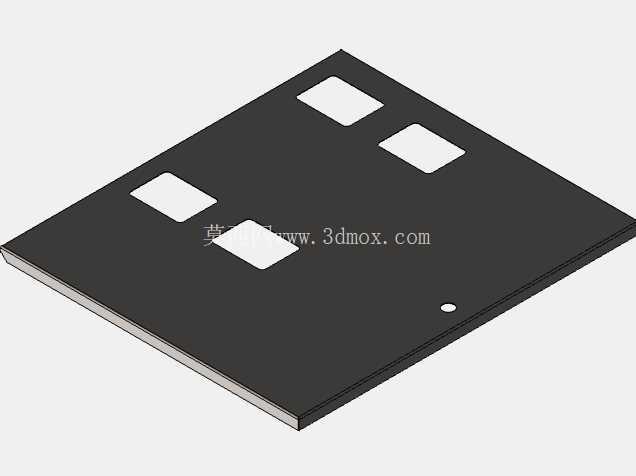

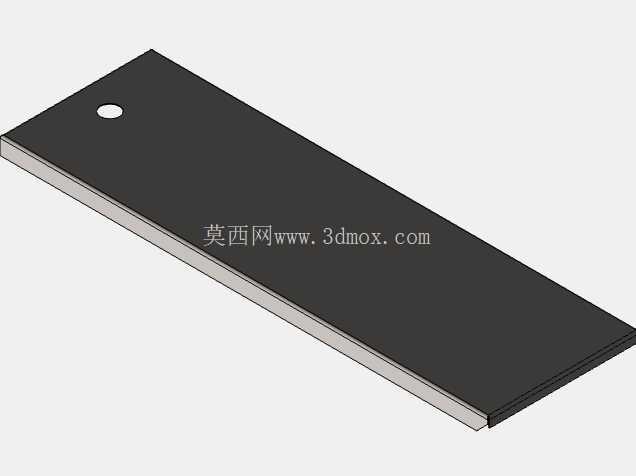

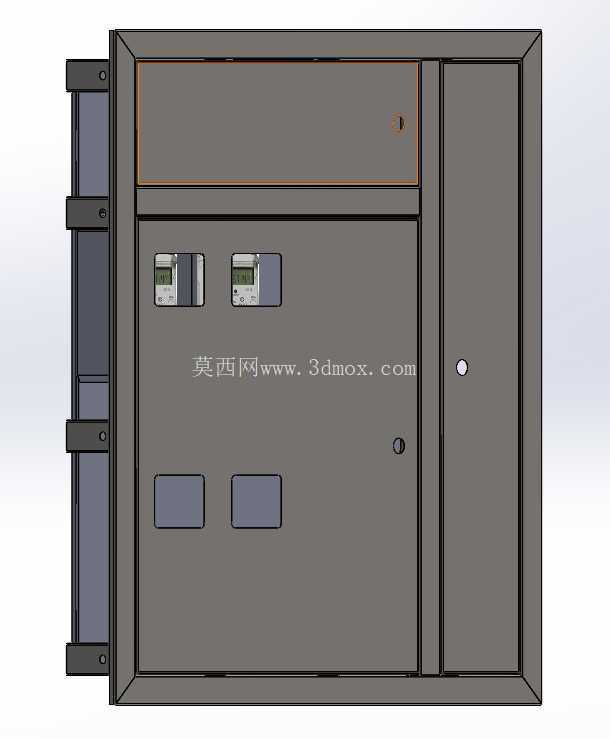

　　设计过程中优先考虑了钣金加工的工艺可行性，整体采用冷轧钢板弯折拼接的结构思路，减少复杂异形曲面的占比，所有弯折边都预留了标准的钣金折弯余量，拼接位置的搭边尺寸控制在15mm左右，既可以保证焊接或者铆钉连接的结构强度，也能避免拼接缝隙过大导致的防护等级下降。箱体正面做了分舱设计，左侧主舱门预留了两个嵌入式仪表的安装位，开孔尺寸匹配常用的单相数显计量表、电压监测表的安装尺寸，仪表下方预留两个方形观察窗位，可用来安装状态指示灯或者操作按钮的防护盖板，不需要开启舱门就能观察设备运行状态、操作外置控制元件。右侧设置独立的窄边副舱，可用来布置进线接线端子或者总开关，和主舱的稳压元件、计量元件做物理分隔，减少接线区域和功能元件区域的互相干扰，也方便后期运维时单独断开进线操作，提升运维安全性。

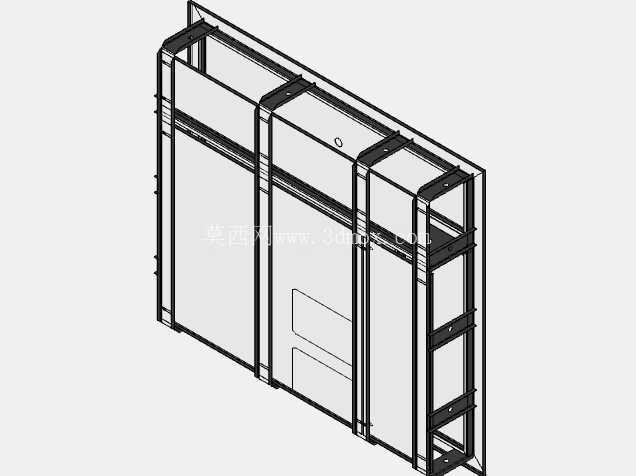

　　安装边界方面，箱体背部预留了四个挂装孔位，孔位间距符合常规壁挂式电气箱体的通用安装尺寸，既可以直接通过膨胀螺栓固定在混凝土墙面上，也能搭配配套的安装支架固定在预制的配电立柱上。箱体的门板侧边预留了锁具安装位，可搭配通用的电气柜门锁实现门板锁闭，避免非专业人员随意开启。门板和箱体主体的连接位置预留了铰链安装位，采用明装铰链的设计方案，后期更换维护不需要拆解箱体主体结构，降低运维成本。

　　从结构强度设计来看，箱体的门板内侧预留了加强筋的安装位置，可根据实际使用场景的防护需求，加装对应厚度的加强筋条，避免大尺寸门板长期使用出现变形翘边的问题，保证门板和箱体框体的贴合度，维持稳定的防护性能。箱体底部预留了标准化的进线敲落孔，孔位尺寸匹配常用的电线护套管、电缆格兰头的安装规格，施工时可以根据实际进线的线缆数量、线径敲落对应位置的孔位，不需要现场额外开孔，减少现场施工的工作量，也避免现场开孔破坏箱体的整体防腐涂层。

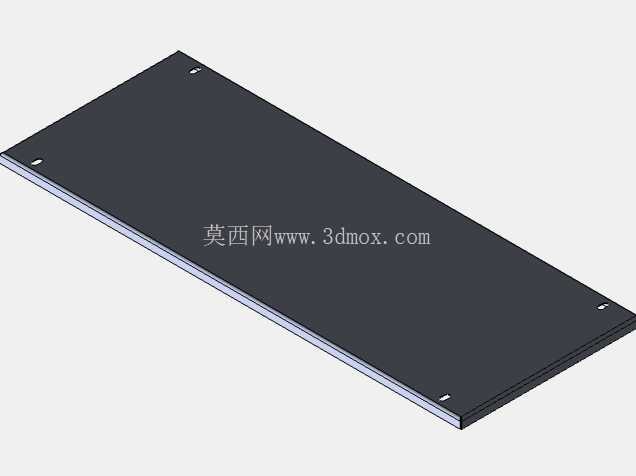

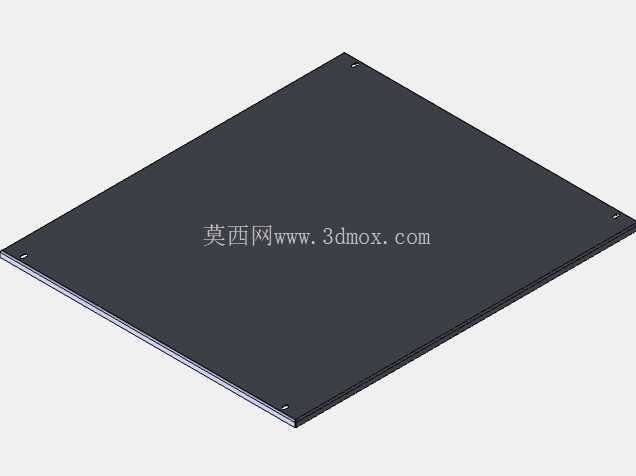

　　在元件适配性上，主舱内部的安装板采用可拆分的设计思路，安装板通过螺栓固定在箱体内部的预装螺柱上，可根据内部安装的稳压模块、电气元件的实际尺寸，调整安装板的固定位置，或者更换不同开孔布局的安装板，不需要重新加工整个箱体，提升了箱体的通用适配能力。副舱内部预留了导轨安装位，可直接卡装标准的DIN导轨，用来固定小型断路器、接线端子这类标准导轨安装元件，不需要额外加装导轨固定支架，减少内部装配的零件数量，提升装配效率。

　　设计时也考虑了接地连续性的要求，箱体主体、门板、安装板之间都预留了接地螺柱的位置，可通过接地导线实现所有金属部件的等电位连接，避免出现外壳带电的安全隐患，符合低压电气设备的安全设计要求。箱体表面的涂层预留厚度符合户外或者半户外场景的使用需求，在常规的工业环境、普通商用环境下，都能提供足够的防锈防腐蚀能力，延长箱体的整体使用寿命。
