屋顶式暖通空调换热盘管结构设计

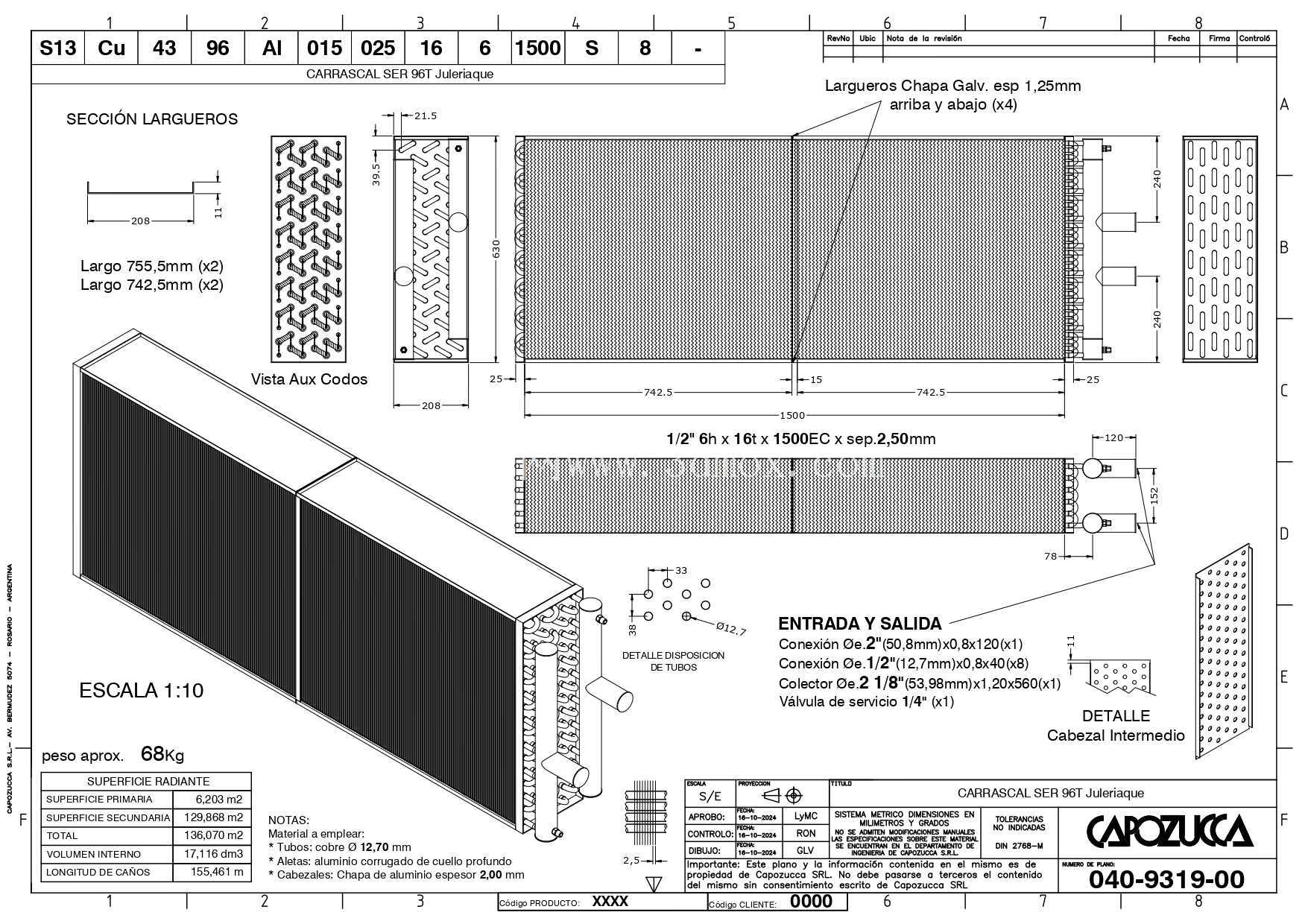

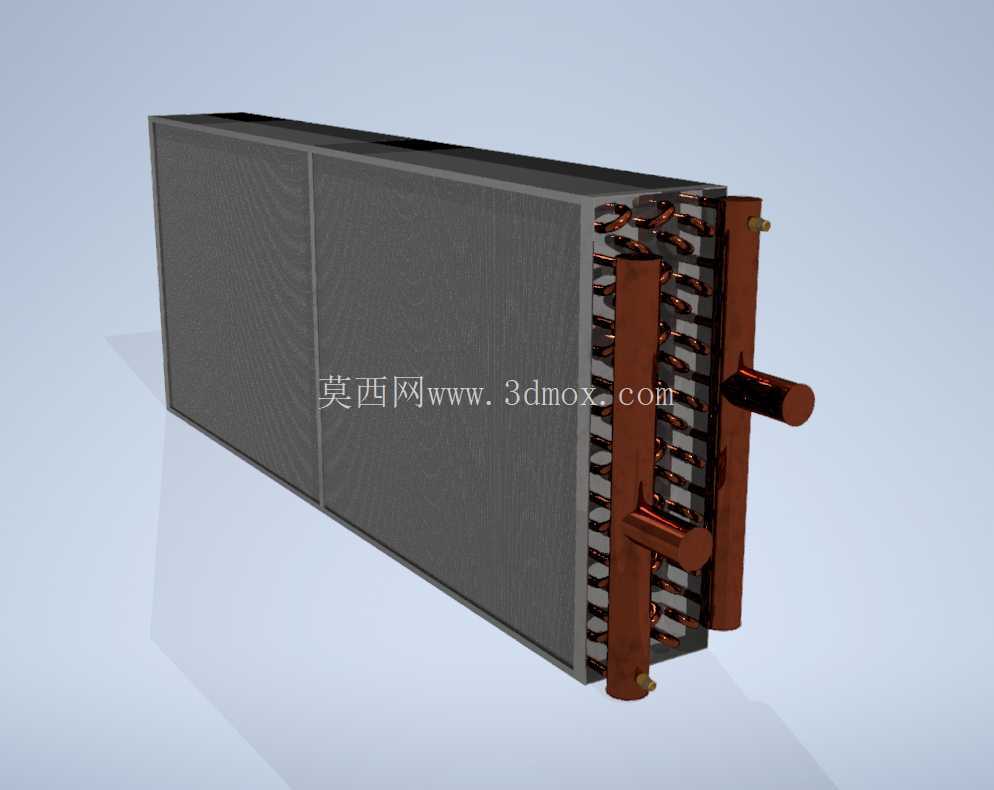

　　在商用建筑的屋顶暖通系统布设场景中，这类换热盘管是承担空气与冷媒热交换的核心功能部件，多数时候被集成在屋顶式空调机组的回风段与送风段之间，直接对接建筑内部的通风管网，不需要占用室内机房空间，适配大跨度商超、工业厂房、大型场馆这类层高较高、屋面荷载预留充足的建筑场景。实际运行过程中，管程内流通的冷媒或者载冷剂会通过管壁与铝翅片完成和流经翅片间隙空气的热量传递，夏季工况下管内走低温冷媒，对流经的室外新风或者回风进行降温除湿，冬季工况则切换为高温热水或者热媒，对送风进行等湿加热，整套换热单元的换热效率直接决定整套空调系统的能耗水平与送风参数达标率。从结构设计逻辑来看，这套盘管采用1/2英寸紫铜管作为换热流道，紫铜管本身的导热系数高，同时具备较好的耐压与抗腐蚀能力，适配暖通系统常见的水压波动与冷媒侵蚀场景；管外串接的铝翅片采用连续冲压成型的波纹片结构，通过机械胀管工艺让铜管与铝翅片实现紧密贴合，消除接触热阻，整套换热面的总换热面积经过匹配计算，能够在额定迎面风速下达到设计要求的换热量，同时把风阻控制在机组风机的余压覆盖范围内，避免额外增加风机功耗。外形结构上采用长方体模块化设计，平直的侧边框架可以直接嵌入空调机组的预留安装槽位，侧边伸出的铜质管接头采用统一的管径标准，能够直接对接系统管路，不需要额外做变径转接；安装边界方面，盘管整体厚度控制在适配常规屋顶机组的段长尺寸范围内，进出管接头集中布置在单侧端板上，预留的管路操作空间能够满足现场安装时的焊接、保温施工需求，同时框架四周预留的螺栓固定孔位和主流厂商的屋顶空调机组安装孔位通用，替换旧件时不需要对机组结构做二次改造。设计过程中需要重点考量几个工程实际问题：首先是翅片间距的选择，针对不同应用场景的空气洁净度，翅片间距需要做对应调整，普通商用场景采用常规片距即可，如果是工业厂房这类粉尘浓度较高的场景，需要适当加大片距避免积灰堵塞风路；其次是铜管的排布方式，采用正三角形叉排布置，相比顺排能够提升空气侧的扰动，强化换热效果，同时管程的流道设计采用多流程分路，让管内冷媒的流速保持在合理区间，既避免流速过低导致换热系数下降，也防止流速过高带来过大的水阻损耗。另外，端板处的铜管穿接位置做了翻边密封处理，避免运行过程中凝露从穿管位置渗漏，同时框架整体做了镀锌防腐处理，适配屋顶环境下的日晒、雨淋、高湿度工况，延长设备的实际使用寿命。在三维建模过程中，需要准确还原铜管的弯折半径、翅片的片距与波纹结构、端板的固定孔位尺寸，这些参数直接影响后续结构干涉检查、管路应力仿真的结果准确性，尤其是铜管的排布位置，需要和机组内的接水盘、风机段位置做匹配，避免凝露滴落时无法顺利汇入接水盘，或者盘管位置过于靠近风机导致送风不均匀。实际选型过程中，这类盘管的换热面积、管程数、接口方位都可以根据项目实际需求做调整，建模时采用参数化设计逻辑，能够快速调整铜管长度、排数、翅片数量，适配不同冷量段的屋顶空调机组需求，减少重复建模的工作量。
