嵌入式管路液冷散热冷板结构设计

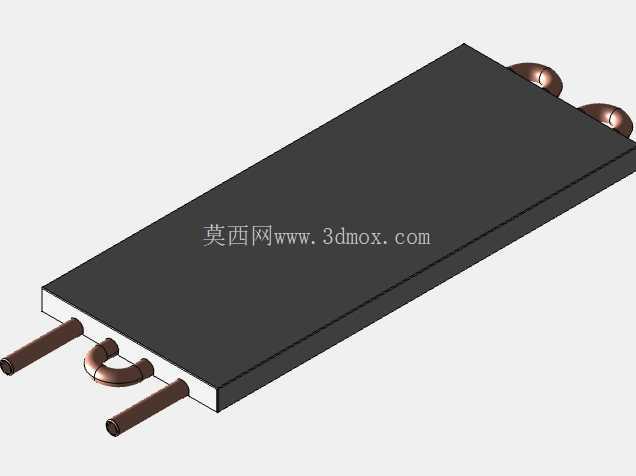

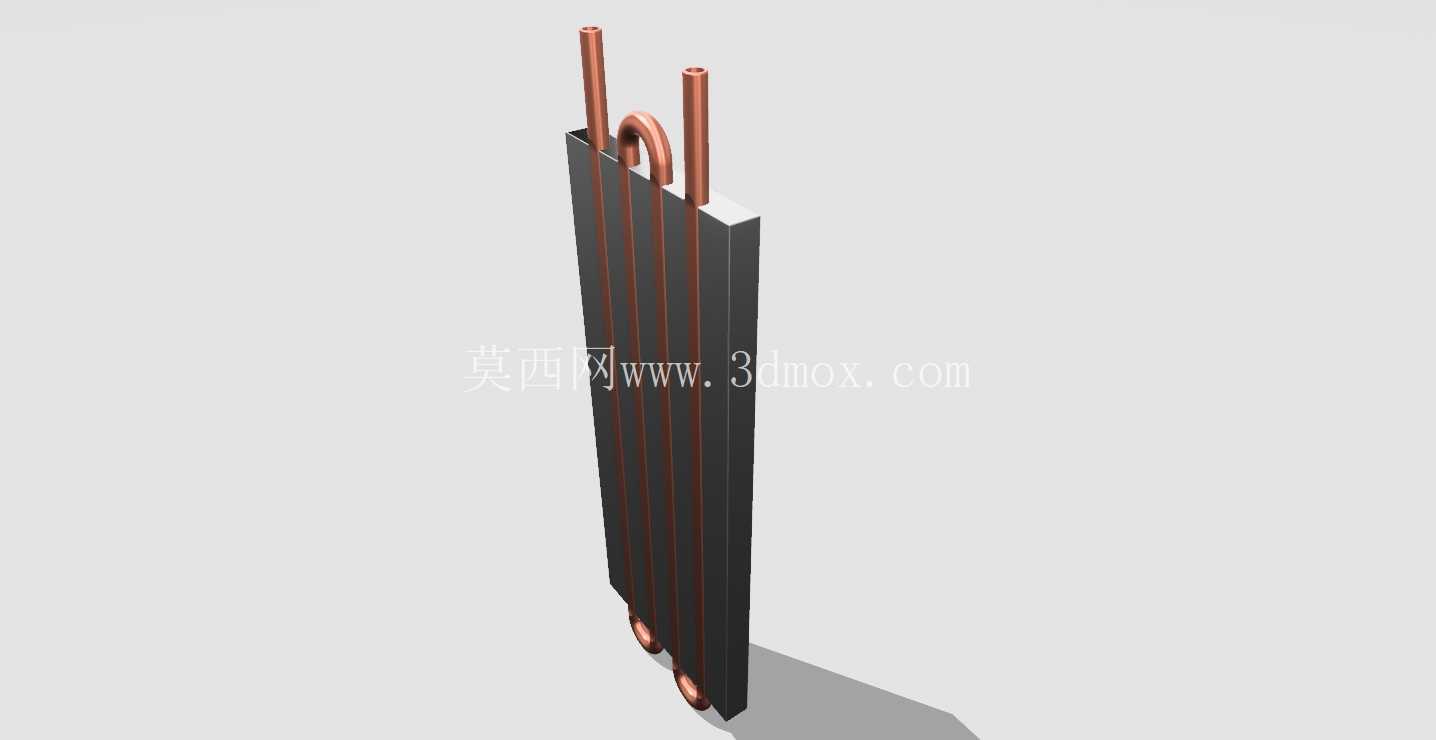

　　在高功率密度电子设备、电力电子变流装置、算力服务器集群这类热流密度持续攀升的应用场景里，传统风冷已经很难覆盖核心发热器件的散热需求，埋管式液冷冷板是目前工程落地性极强的一类散热解决方案，本次呈现的冷板结构采用金属基板内嵌紫铜流道的设计逻辑，核心思路是利用铜材优异的导热性能快速将基板接触面收集的热量传递到循环冷却液中，再通过外部换热回路将热量带出设备舱，相比直接在基板上铣削流道再焊接封盖的加工方案，嵌入式铜管的结构能大幅降低流道渗漏风险，同时减少机加工过程中的材料浪费，也更容易控制流道内壁的粗糙度，降低冷却液循环的沿程阻力。从结构细节来看，这款冷板的基板采用平直矩形截面设计，主体承载面为平整加工面，安装时可以直接贴合IGBT模块、功率变压器绕组、服务器CPU/GPU等发热器件的安装面，接触面可根据实际需求做平面度精磨处理，配合导热硅脂或者导热垫片使用时能有效降低接触热阻，避免空气间隙造成的散热瓶颈。冷板内部的铜管采用多回路平行排布的走向设计，流体从一侧的两个伸出接头进入后，会沿平行流道均匀分配到整个基板截面，不会出现局部流道死区导致的散热不均问题，流道在冷板端部采用U型弯结构完成回路衔接，所有弯折部位都做了圆弧过渡处理，既避免了直角弯折造成的流阻突增，也能防止弯折位置出现铜管截面变形、通流面积缩小的问题。伸出基板的铜管接头采用标准光管结构，可以适配快插接头、卡套接头或者焊接式管路连接，接头伸出长度预留了足够的安装操作空间，不需要额外在冷板本体上加工螺纹接口，降低了基板加工的复杂度，也避免了接口螺纹渗漏的隐患。在安装边界上，这款冷板的整体厚度控制在紧凑尺寸范围内，适合安装在设备内部空间局促的场景，基板边缘可根据实际安装需求加工固定沉孔或者通孔，不需要对原有设备的安装结构做大幅改动，就能直接替换原有风冷散热组件，实现散热能力的升级。实际工程应用中，这类冷板的散热能力可以通过调整冷却液流量、进水温度来匹配不同功率等级的发热器件，当采用去离子水作为冷却介质时，单块冷板可以承载数千瓦级的热耗散需求，相比同体积的风冷散热器，散热效率能提升4-6倍，同时不会产生风冷系统的积尘、风扇振动、运行噪音等问题，特别适合对运行稳定性、噪音控制有较高要求的应用场景，比如医疗影像设备的功率单元、轨道交通车载变流器、户外储能变流柜、高密度数据中心服务器等场景。设计这类冷板结构时，需要重点考量几个核心工程要点：首先是铜管与基板的结合紧密度，无论是采用胀接、粘接还是铸造预埋工艺，都要保证铜管外壁与基板材料之间没有空气间隙，否则会大幅增加界面热阻，让冷板的实际散热能力远低于设计值；其次是流道的流量分配均匀性，平行流道的进出口位置要做合理的集流结构设计，避免靠近进口的流道流量过大、远端流道流量不足，导致基板表面出现明显的温度梯度；另外还要考虑冷板自身的结构强度，在冷却液额定工作压力下，基板与铜管的结合部位不能出现变形、渗漏，尤其是在温度循环变化的工况下，要考虑铜材与基板材料的热膨胀系数差异，避免长期冷热循环后出现结合面松脱、管路开裂的问题。这款冷板的结构设计没有采用复杂的微通道结构，加工难度更低，生产成本更容易控制，同时维护成本也更低，对冷却液清洁度的要求没有微通道冷板那么苛刻，不容易出现流道堵塞的问题，适合在工业级场景下长期稳定运行，不需要频繁做管路清洗维护。在做设备热设计选型时，可以根据发热器件的热耗、允许最高工作温度、冷却液供回水温差来核算所需的冷板换热面积、流道通流截面积，这款冷板的基础结构可以通过调整基板长宽尺寸、铜管排布密度、流道回路数量来快速衍生出适配不同功率等级的系列化产品，不需要重新做整体架构的设计调整，能大幅缩短定制化散热方案的开发周期。
