卧式螺旋式热交换器工业换热设备结构

项目分类:换热器 发布时间:2024-11-12 ID:790112
  • 卧式螺旋式热交换器工业换热设备结构
  • 卧式螺旋式热交换器工业换热设备结构
  • 卧式螺旋式热交换器工业换热设备结构
  • 卧式螺旋式热交换器工业换热设备结构
  • 卧式螺旋式热交换器工业换热设备结构
  • 卧式螺旋式热交换器工业换热设备结构

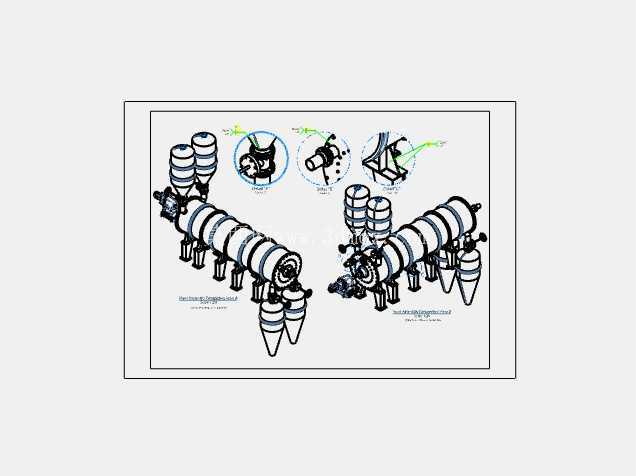

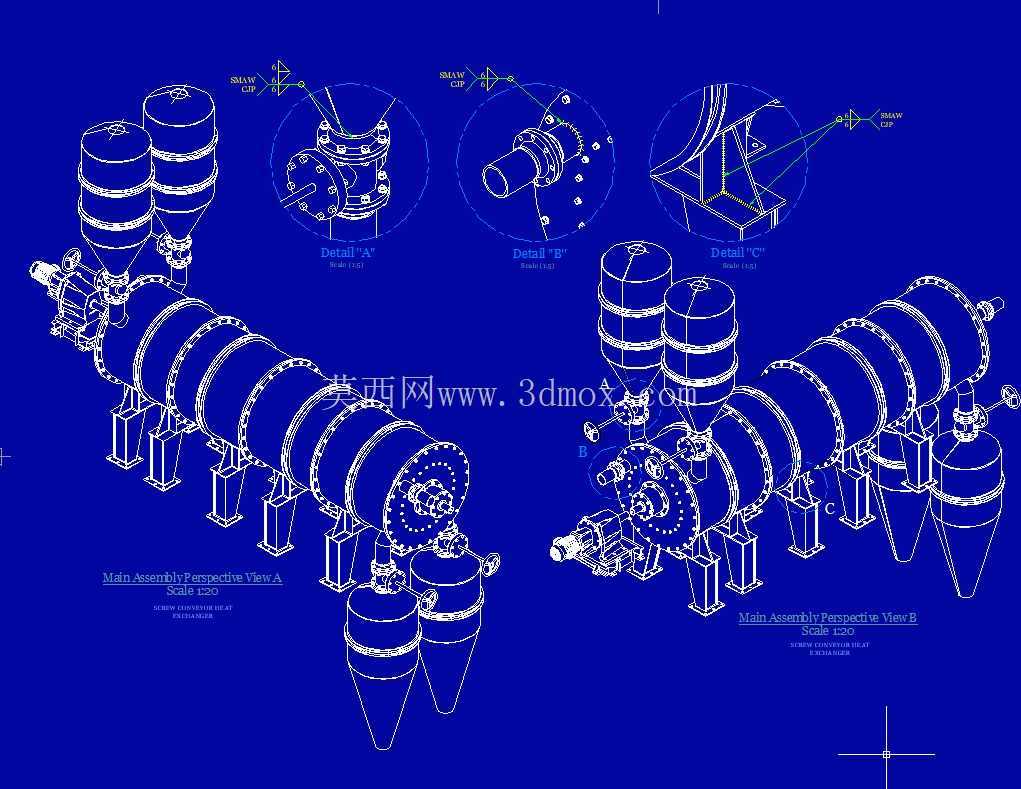

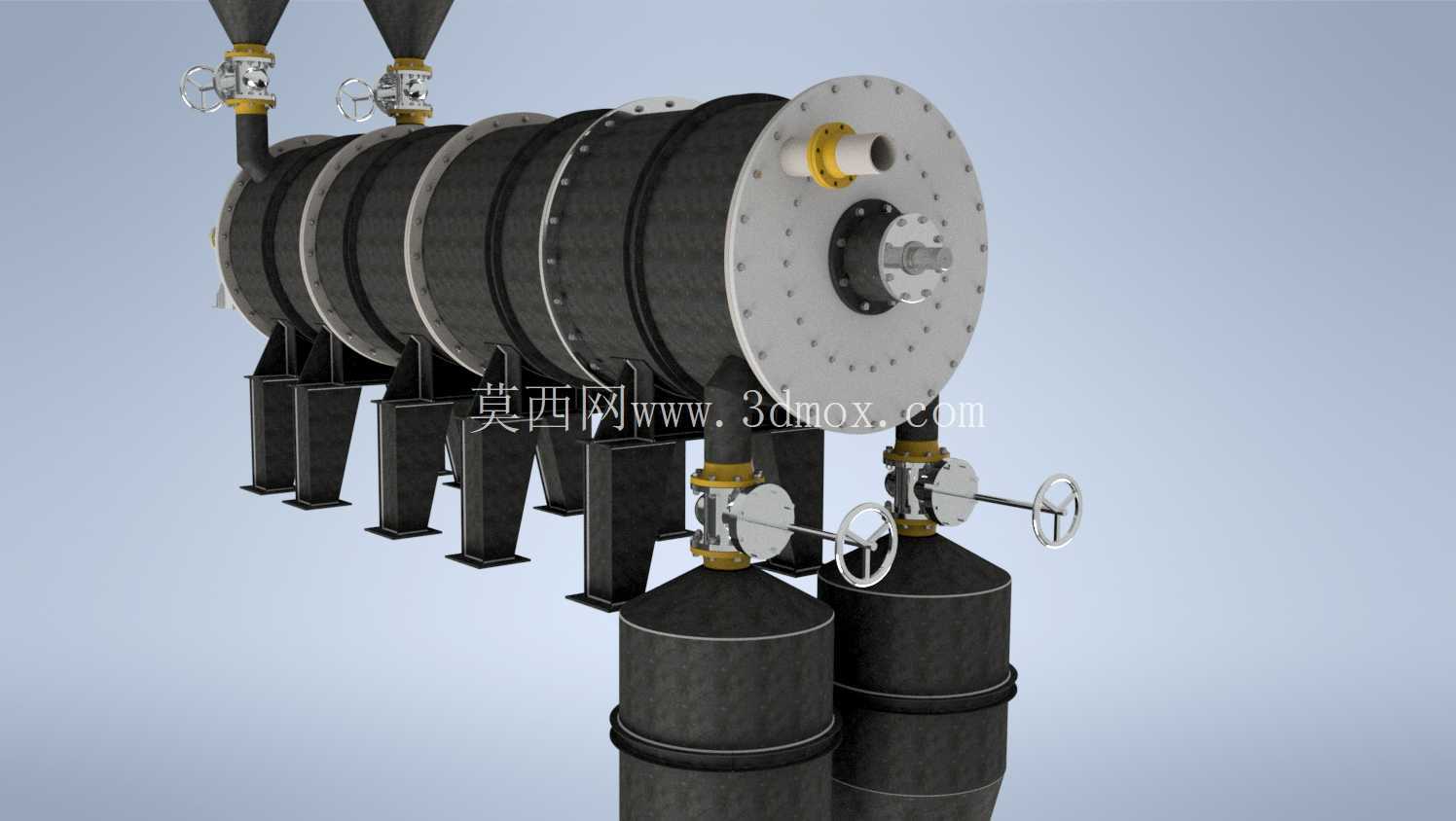

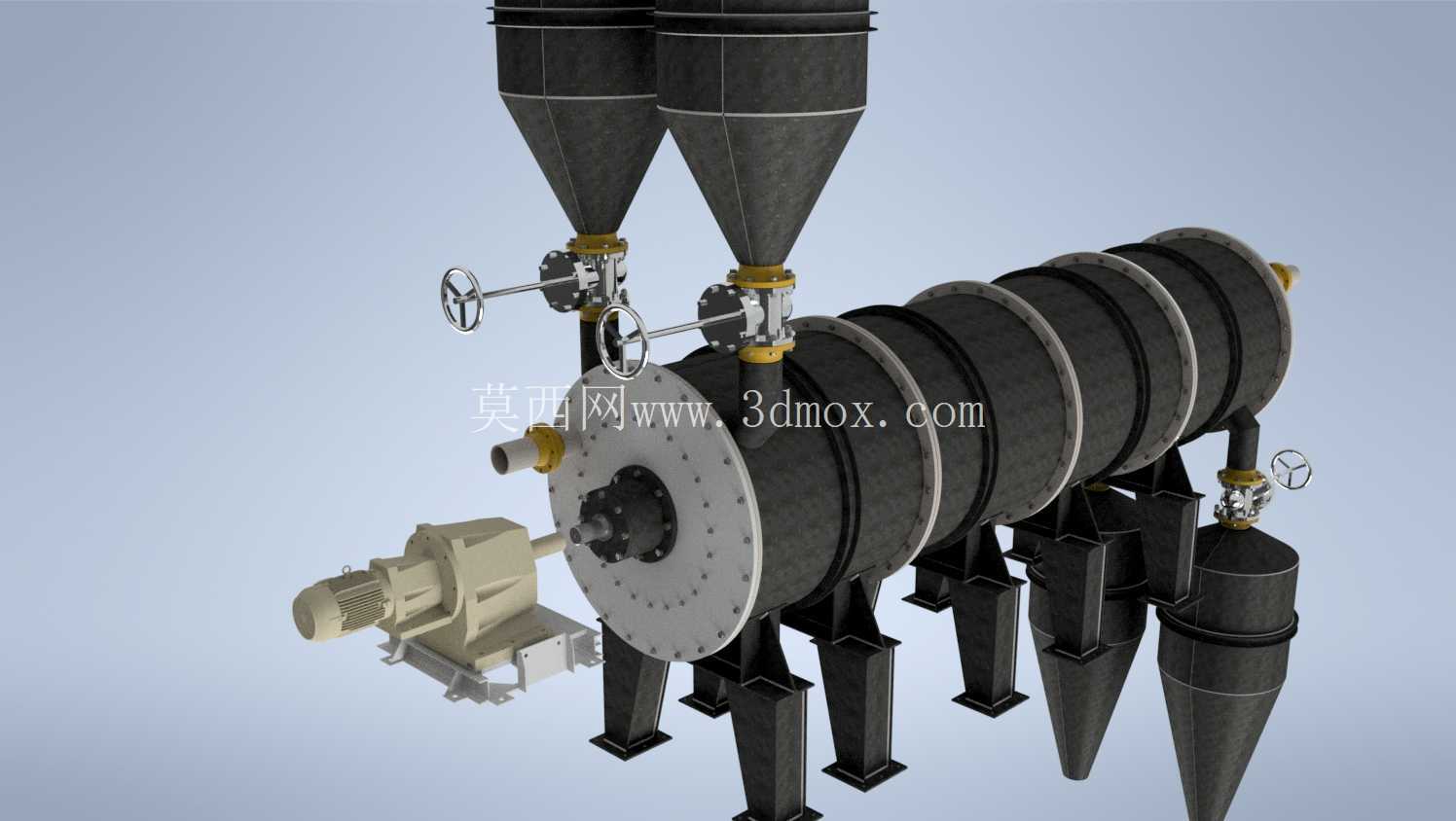

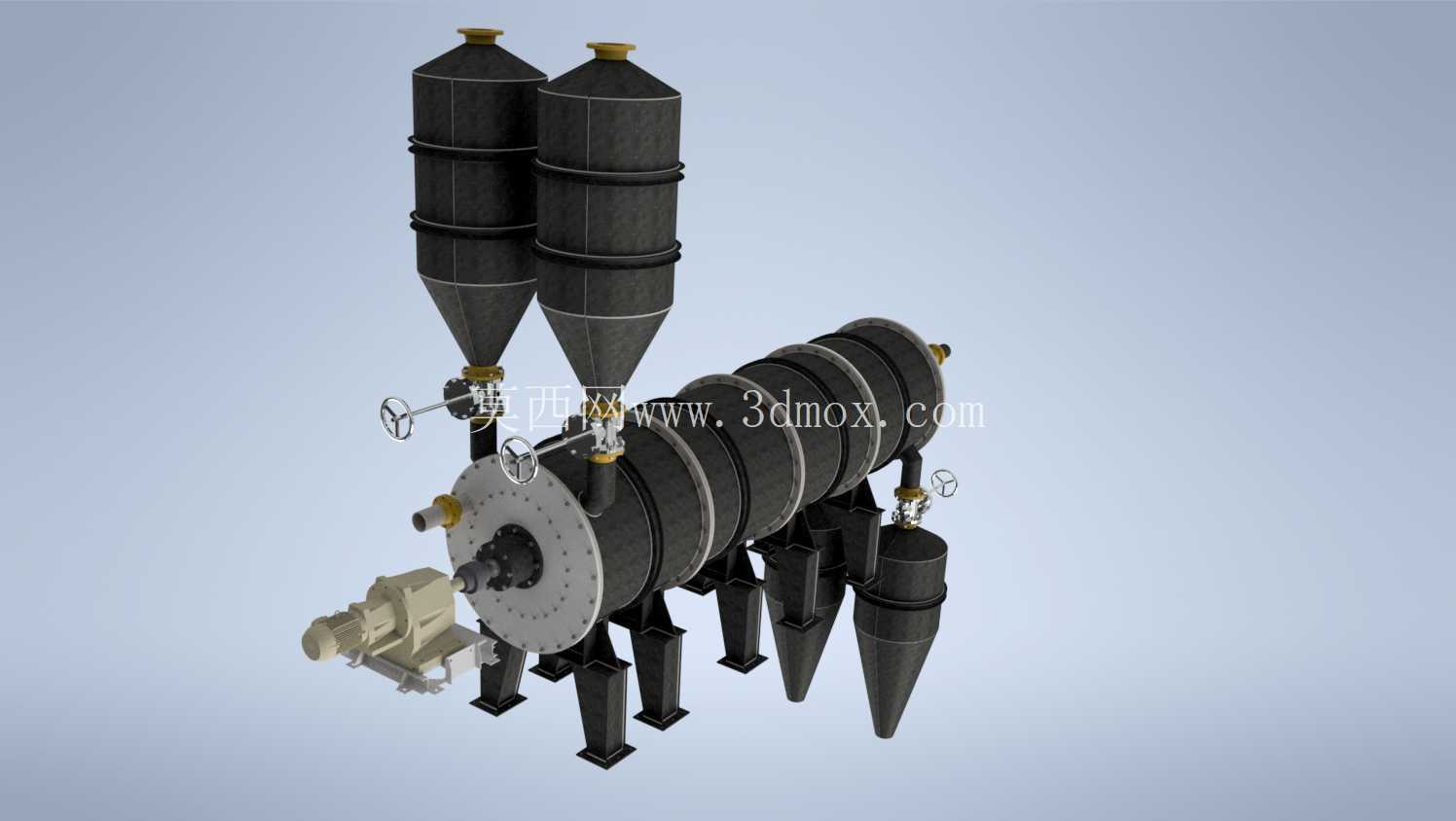

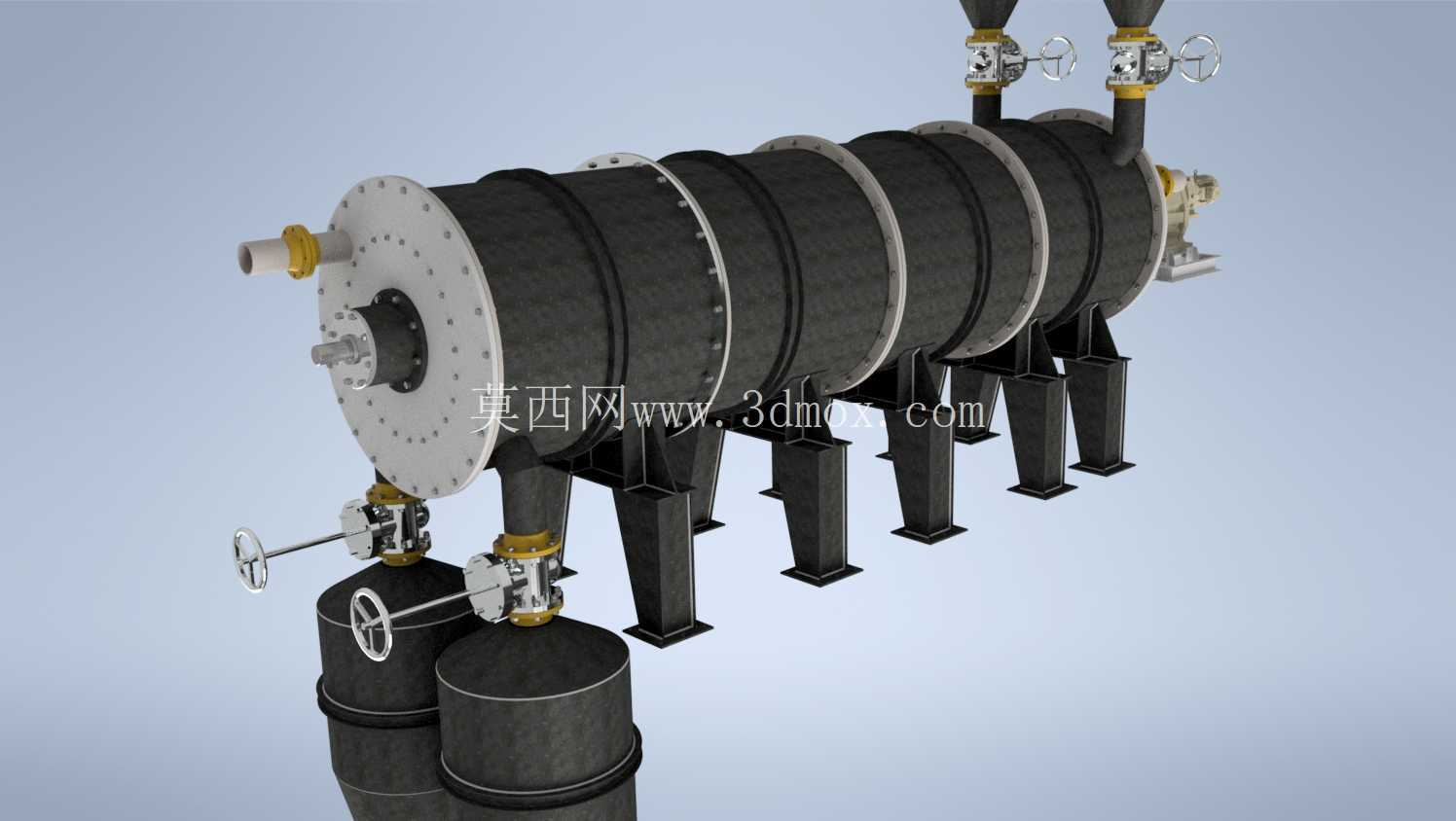

  这套螺旋式热交换器的三维结构,核心面向化工、食品加工、余热回收等需要连续流体换热的工业场景,区别于常规列管换热器的结构逻辑,采用螺旋流道的设计思路来提升换热效率,同时兼顾大流量工况下的压损控制。从实际落地的安装边界来看,设备主体为卧式长筒体结构,沿筒体轴向均匀分布6组鞍式支撑脚,支撑脚底部预留了地脚螺栓安装的通孔结构,安装时需要匹配混凝土基础的预埋螺栓位置,单组支撑脚的承载面做了加宽处理,避免长筒体运行时因热胀冷缩产生的形变应力传递到基础层。筒体两端采用法兰快开式端盖结构,端盖与筒体之间的密封面设计了梯形密封槽,可适配耐温橡胶垫或金属缠绕垫,满足不同温度、压力工况下的密封需求,端盖中心预留了主轴穿装孔位,孔位外侧配套了轴承座安装法兰,可直接适配标准型号的调心滚子轴承,用来承载内部螺旋输送结构的径向载荷。筒体上部沿轴向等距布置了4组带手动球阀的介质进出口管路,管路接口采用标准法兰连接形式,每组阀门都配套了手轮操作机构,手轮的操作空间预留了不小于150mm的操作半径,避免现场操作时与周边管线、结构产生干涉;筒体下部同样布置了2组大口径介质出口,配套的阀门通径大于上部接口,主要用来排出换热后的重质介质或冷凝积液,避免筒体底部积液影响换热效率。设备前端下部配套了两个立式缓冲罐体,罐体与主筒体之间通过带阀门的管路连通,缓冲罐体主要用来暂存换热过程中析出的杂质或冷凝液,罐体顶部同样设置了手动操作阀门,可在设备不停机的状态下完成排污、排液操作,减少连续生产工况下的停机维护时间。从设计思路上,这套结构没有采用常规螺旋板换热器的固定流道形式,而是在筒体内部集成了螺旋输送结构,一方面可以通过螺旋叶片的转动带动高粘度介质在筒体内流动,避免高粘度物料在换热壁面结焦、挂壁,另一方面螺旋叶片本身采用导热性能优异的金属材质制作,可作为辅助换热面增大整体换热面积,提升换热效率。设备尾部设置了驱动端连接法兰,可直接配套减速电机输出轴,驱动内部螺旋结构低速转动,转速区间控制在每分钟10转到30转之间,既保证介质的流动推进,又不会因为转速过高导致介质扰动过大产生不必要的压损。从外形尺寸的适配性来看,主筒体的长径比控制在6:1左右,既保证了介质在筒体内有足够的换热停留时间,又不会因为筒体过长导致支撑跨距过大产生挠度变形,相邻两组支撑脚的间距经过挠度校核,满载荷运行时筒体的最大形变量控制在筒体直径的千分之一以内,避免内部螺旋叶片转动时与筒体内壁产生刮擦。现场安装时需要注意,设备整体需要沿介质流动方向预留千分之三的安装坡度,坡向尾部排污口,方便停机时筒体内的残液完全排空,避免残留介质腐蚀筒体壁面。管路连接时需要在进出口位置加装软连接结构,抵消设备运行时热胀冷缩产生的管路位移,避免硬连接状态下管路焊缝被拉裂。这套结构的三维建模过程中,所有法兰、阀门、支撑脚的尺寸都匹配现行的机械行业标准,没有自定义的非标准接口,设计人员在做产线布局时可以直接调用该模型进行管线排布、基础预留的校核,不需要二次调整接口尺寸,能够有效缩短产线设计阶段的建模周期。
