4mm16击前向级进冲压模具结构设计

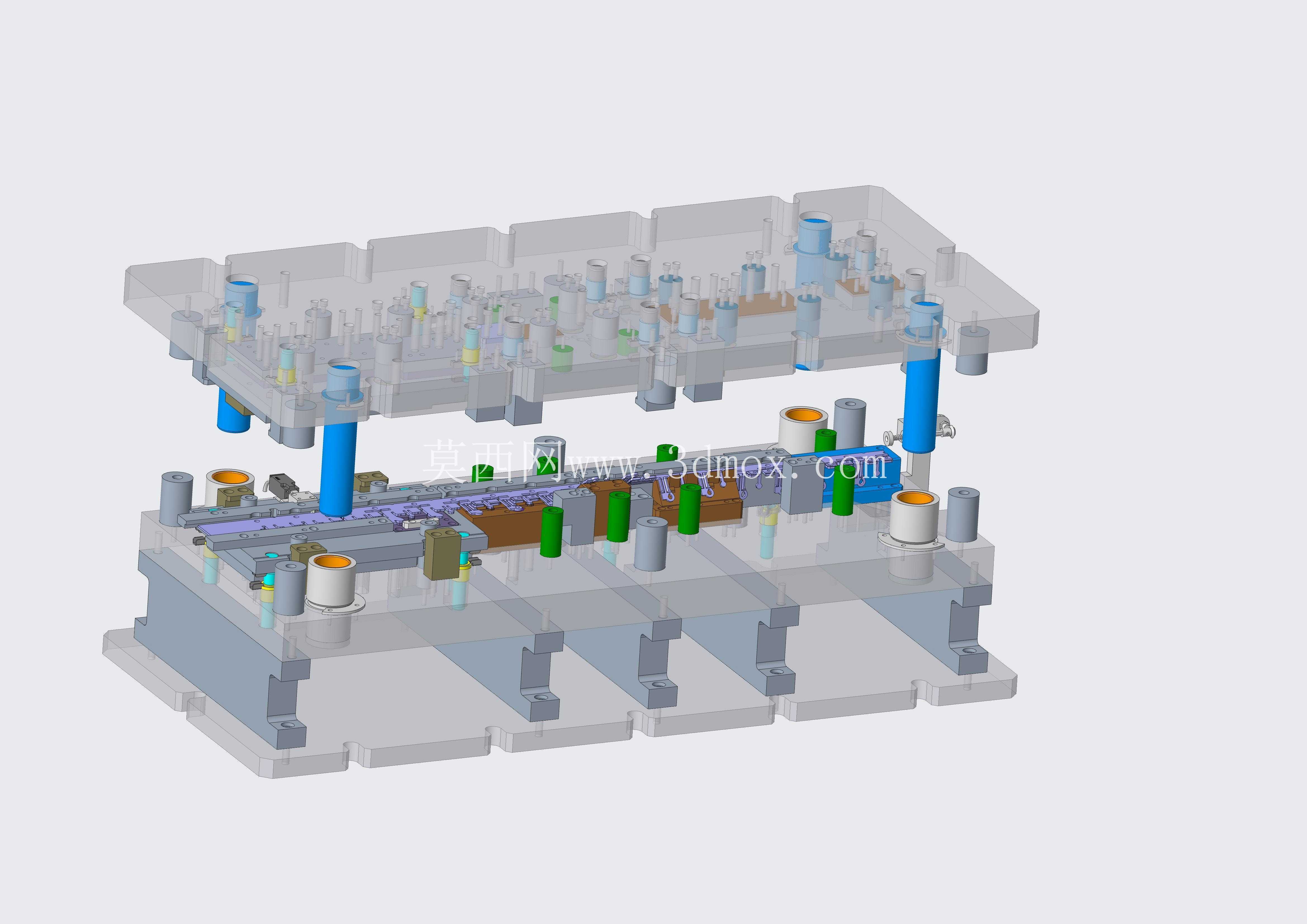

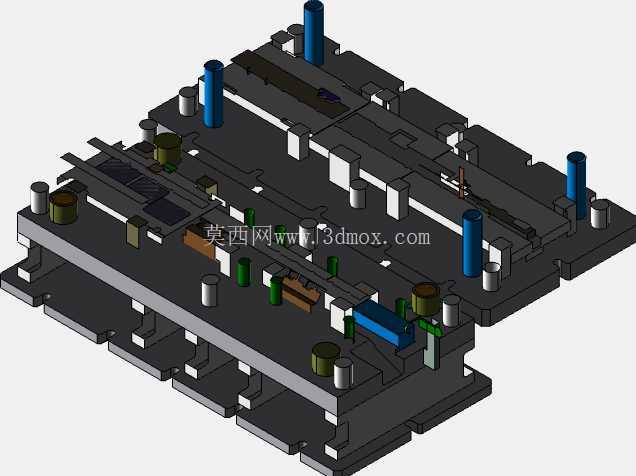

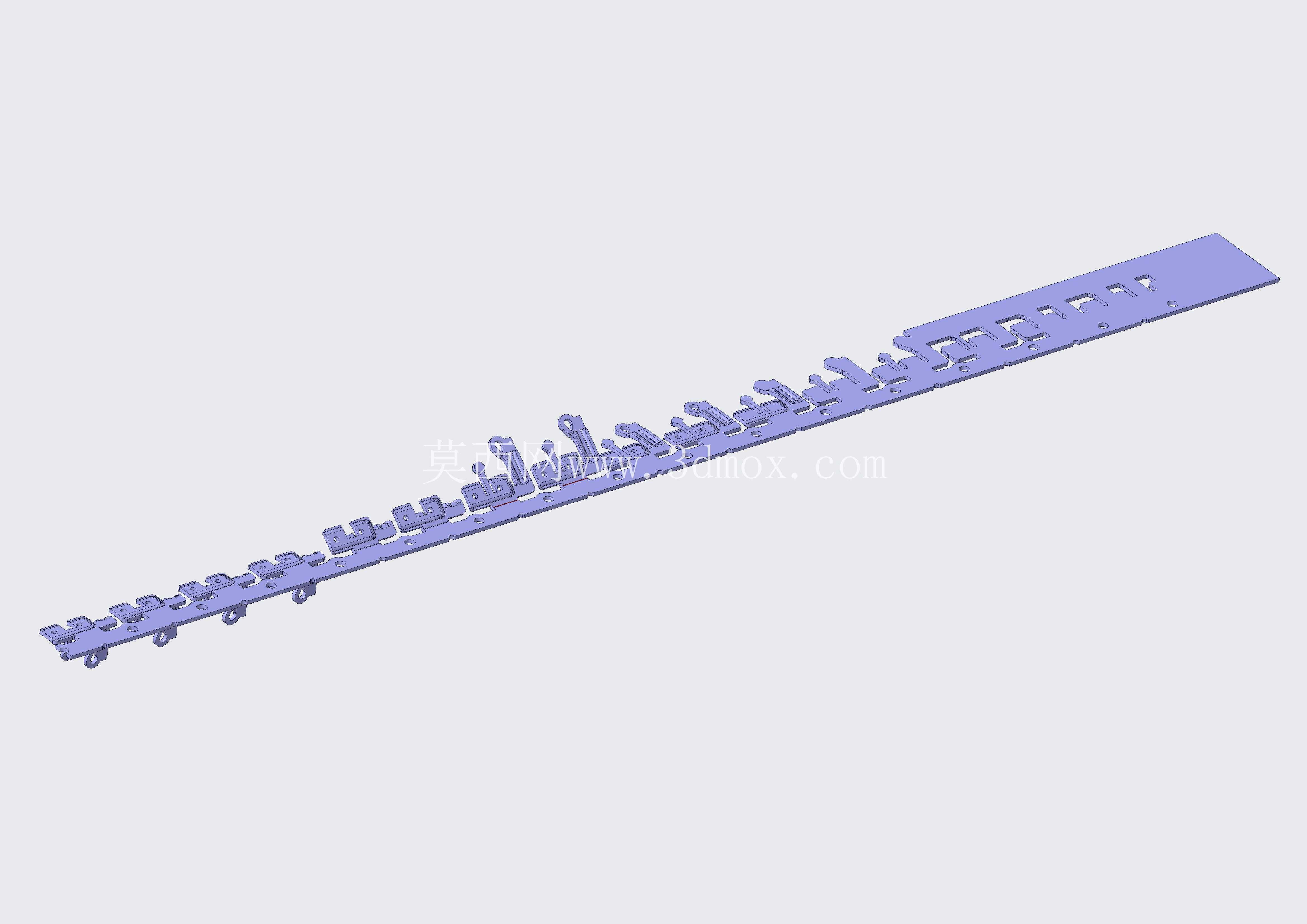

　　这套4mm规格16工位前向送料级进冲压模具，主要面向薄金属带料的连续冲切成型作业场景，适配电子接插件、小型五金弹片类零件的批量冲压生产，在高速冲床配套生产线中可完成多工序连续加工，无需单工序周转，能大幅提升小尺寸冲压件的生产一致性与加工效率。从结构布局来看，整套模具采用上下模座分体式设计，上模座通过模柄与冲床滑块连接，下模座通过压板固定在冲床工作台面，安装时需保证上下模平行度误差控制在0.02mm以内，导柱导套配合间隙选用H6/h5精度等级，确保连续冲压过程中上下模对位精准，避免啃模损伤刃口。16个工位沿送料方向直线排布，前序工位完成冲定位孔、切边、初成型，中间工位完成分步折弯、局部精冲，末工位完成成品与料带的分离，

　　各工位之间的步距定位靠导正销插入预冲的工艺孔实现，送料误差可控制在±0.01mm范围内，满足小尺寸零件的尺寸精度要求。模具的卸料板采用弹性卸料结构，内置矩形弹簧提供均匀卸料力，避免薄料带在冲压过程中出现翘曲变形，同时卸料板上对应各凸模位置设置精准导向间隙，对细小凸模起到辅助支撑作用，防止小直径凸模在连续冲压过程中出现折断、偏摆问题。凸模与凹模的刃口间隙根据4mm料厚的冲切工艺参数设置，软质钢材冲切时间隙取料厚的8%-10%，不锈钢材料冲切时适当放大间隙至料厚的12%-15%，保证冲切断面平整，减少毛刺高度。模具的限位柱设置在上下模座四角位置，合模时限制模具最小闭合高度，避免弹簧过度压缩失效，同时防止刃口过切损坏。安装边界方面，

　　整套模具的闭合高度适配常规25t-45t开式可倾冲床的安装参数，下模座的安装槽间距匹配通用冲床的T型槽位置，无需额外改装即可快速上机调试。设计过程中针对前向送料的料带抬升问题，在凹模表面设置均匀分布的浮料销，开模状态下将料带抬升离凹模面3-5mm，保证送料过程中料带不会与凹模表面的成型凸台发生剐蹭，送料动作顺畅无阻。各工位的成型镶块采用分体式设计，磨损后可单独拆卸更换，无需整套模具报废，降低后期维护成本，同时镶块与模座的配合采用过盈定位加螺丝紧固，保证反复拆装后的位置精度。针对冲切过程中的废料排出问题，凹模每个冲切工位下方都设置对应漏料孔，漏料孔直径比冲切废料最大尺寸大2-3mm，保证废料靠自重顺畅滑落，不会在凹模孔内堆积造成堵料、

　　涨裂凹模的问题。上模的凸模固定采用压板锁紧结构，相比传统的铆接固定方式，凸模更换更加便捷，刃口修磨时无需拆卸整个上模组件，减少设备停机维护时间。整套模具的导向系统除了四角的主导柱导套外，在卸料板与上模座之间增设小导柱导向，进一步提升细长凸模的运动精度，适配120-200次/分钟的高速冲压作业需求，长时间连续作业下的刃口磨损量可控制在合理范围内，单批次刃口修磨周期可达到10万冲次以上。在实际生产应用中，这套模具可适配宽度40-60mm的卷料带材，搭配自动送料机即可实现无人化连续生产，生产的零件尺寸一致性稳定，关键尺寸的CPK值可达到1.33以上，满足精密五金零件的量产质量要求。
