多工位级进冲压模具结构设计

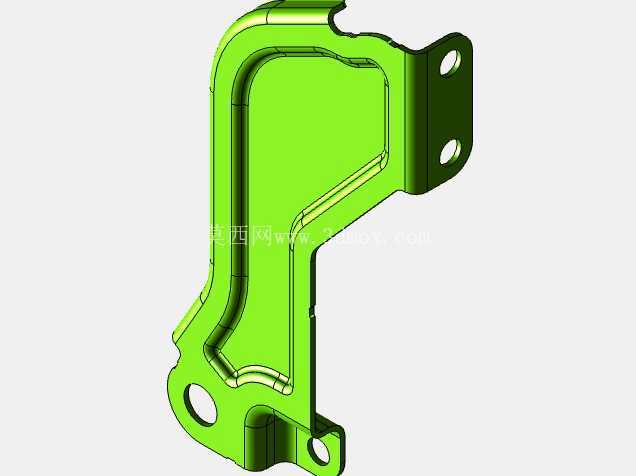

　　这套级进冲压结构主要面向汽车钣金零部件的连续冲压生产场景，适配中小尺寸平板类、浅拉延类钣金件的批量加工需求，在汽车白车身覆盖件、内部结构加强件的冲压产线中，这类模具是连续冲压工位的核心工装，能够在单台压力机的单次行程内完成多道冲压工序，从带料开卷送进开始，依次完成冲裁、弯曲、成型、落料全流程加工，无需中途转序或人工干预，相比单工序模能大幅提升生产节拍，同时减少多工序定位带来的累积误差，稳定保障冲压件的尺寸一致性。

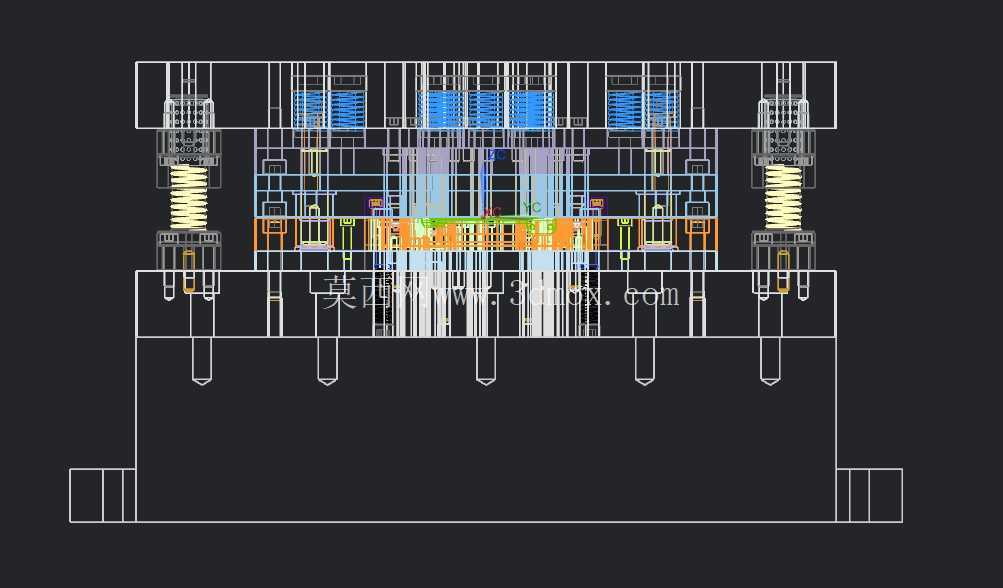

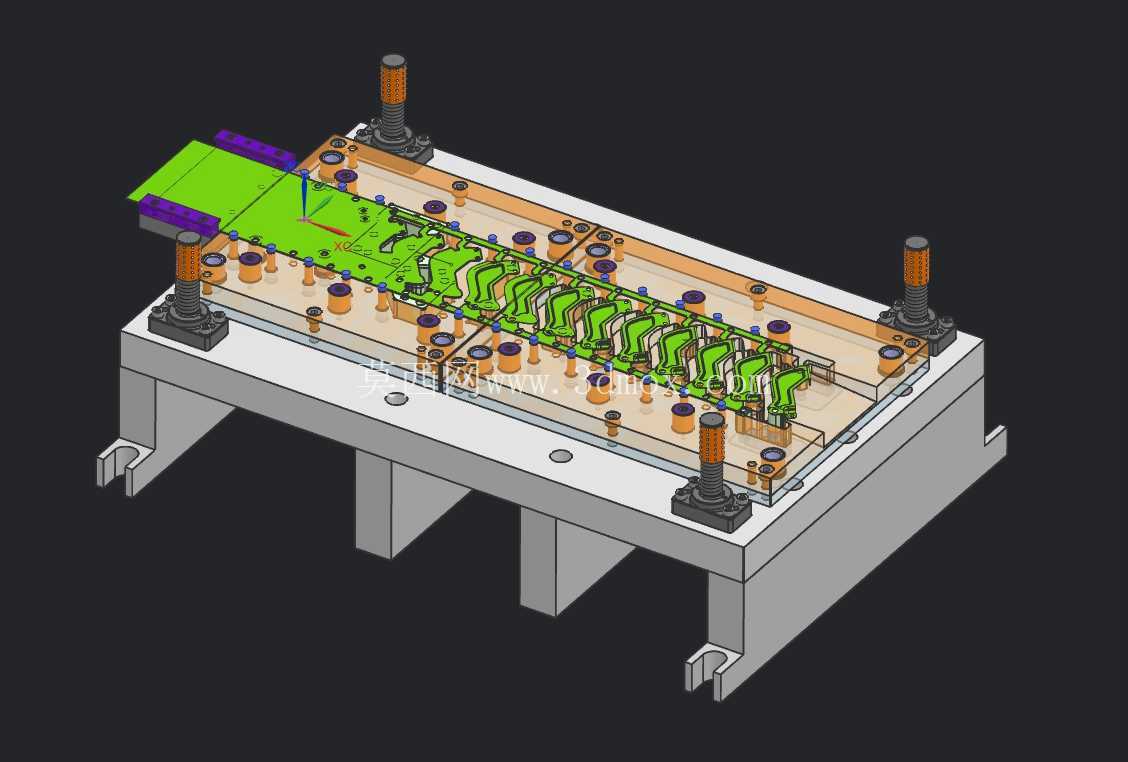

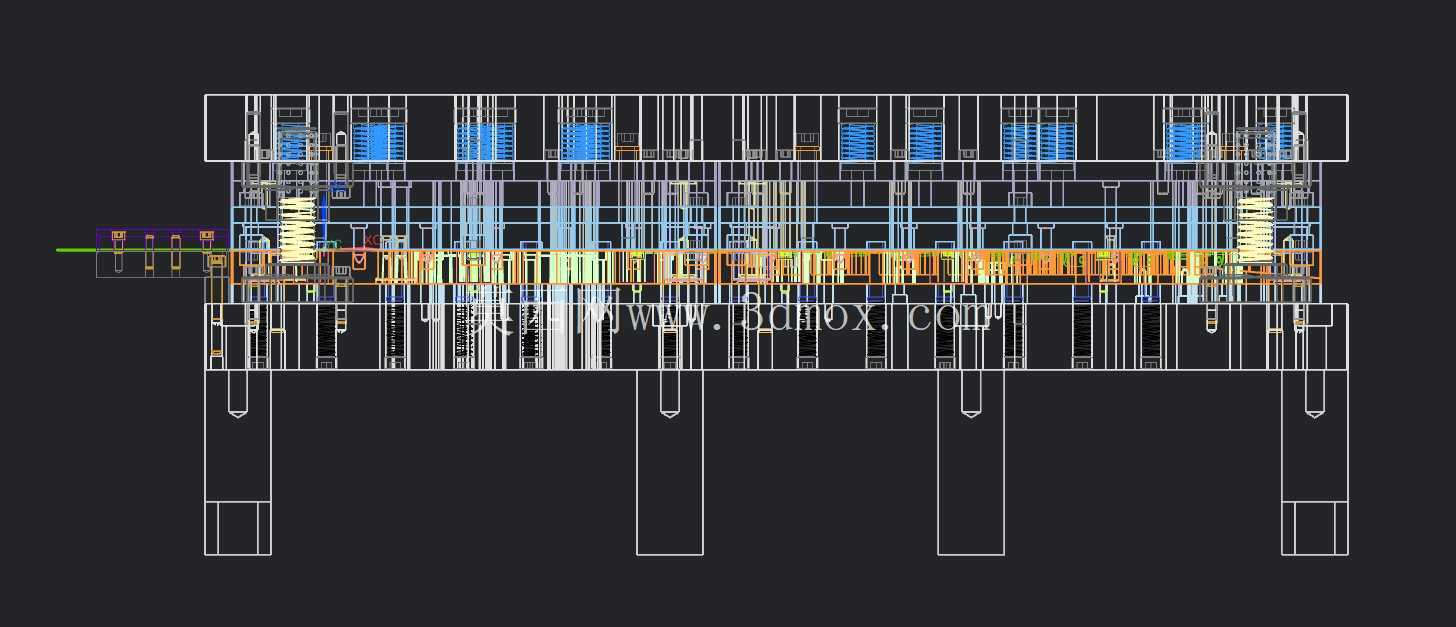

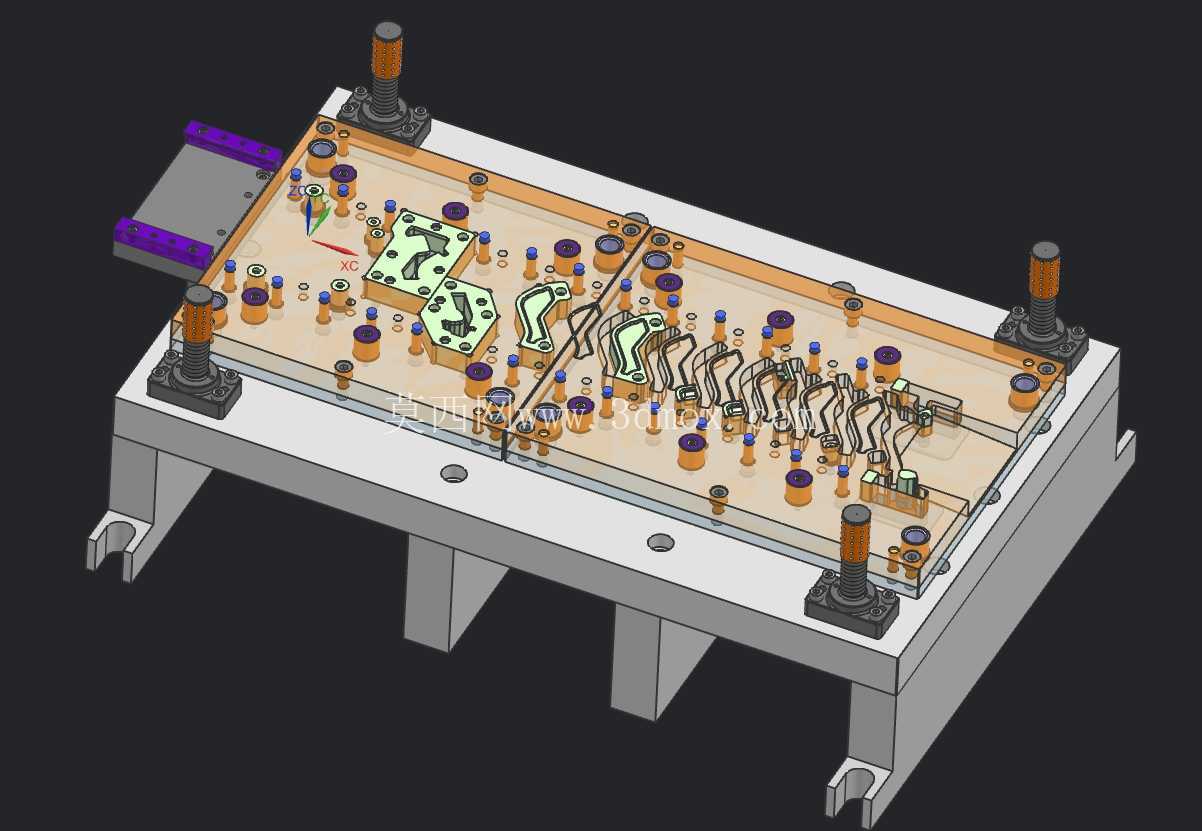

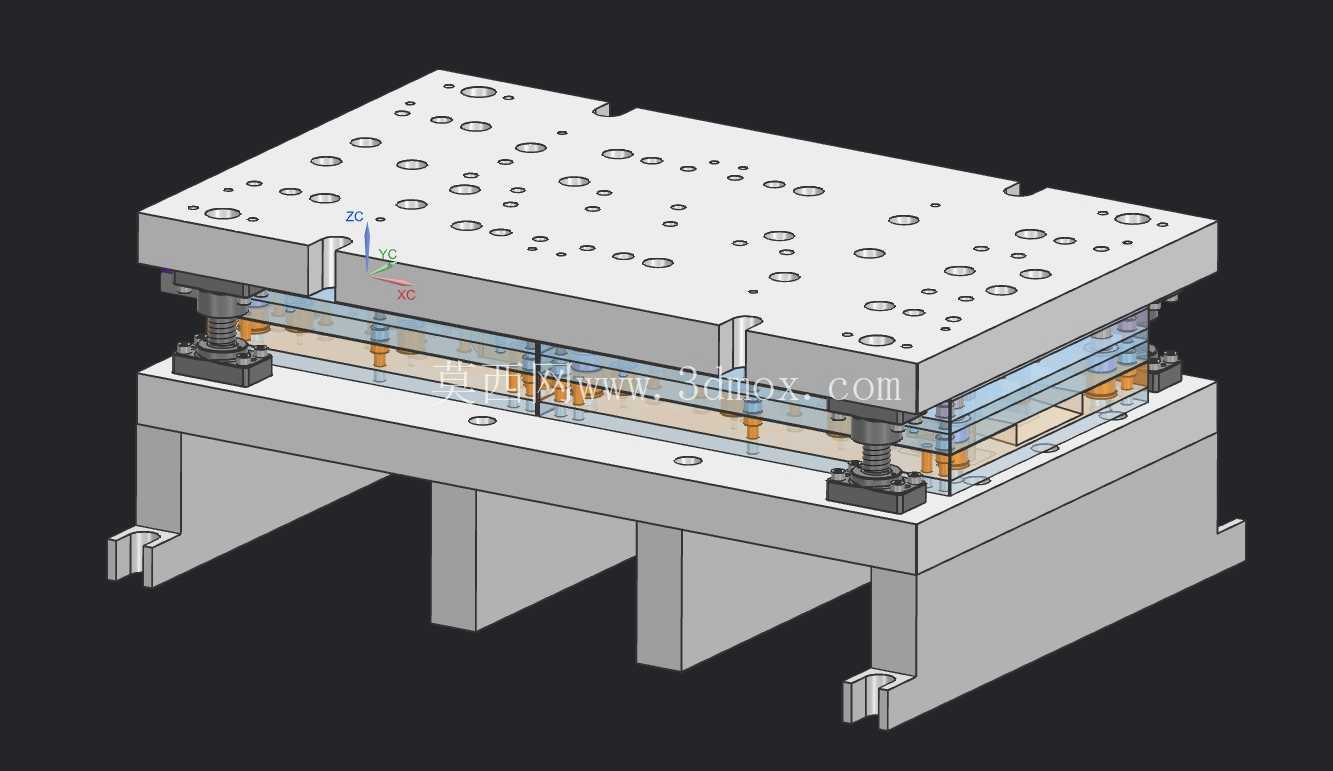

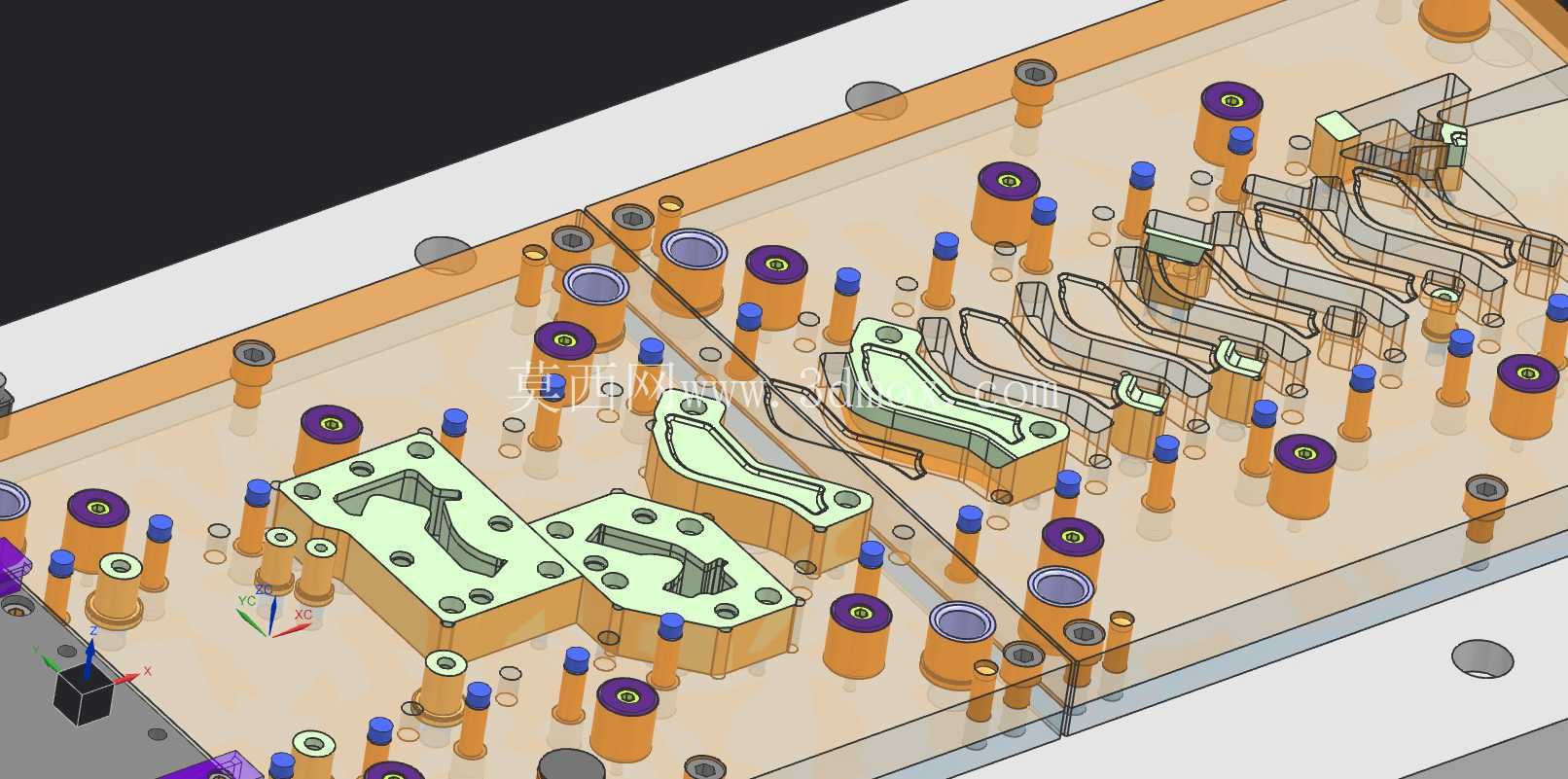

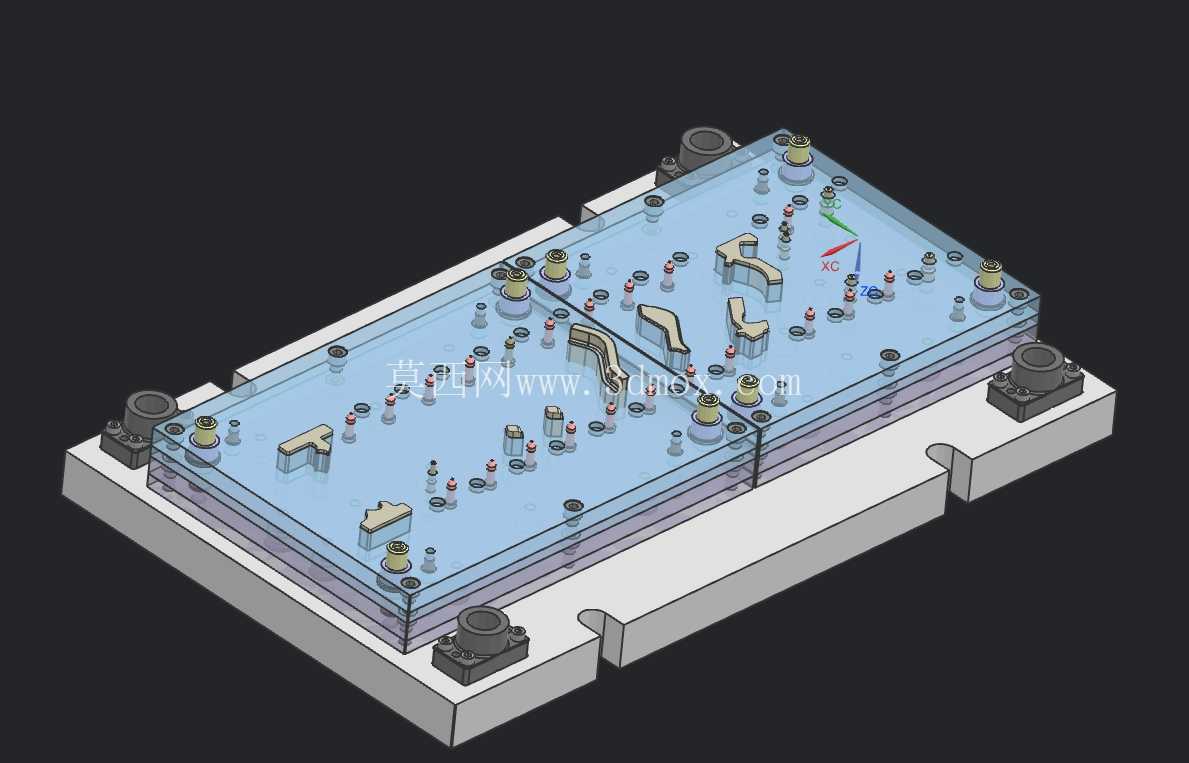

　　从结构设计逻辑来看，这套模采用典型的四导柱模架结构，上下模座通过独立导柱组件配合，导柱搭配可拆卸的导套结构，合模时导柱先进入导套完成导向，保证凸凹模的对中精度，避免冲裁过程中出现啃模、间隙不均的问题，导柱安装位置避开了带料送进路径与各工位的作业区域，同时预留了足够的安装维护空间，日常更换易损件时无需拆卸整个模架。上模部分集成了各工位的凸模固定结构、卸料板弹性组件，卸料板采用独立的弹性元件提供压料力，冲压前先压紧带料，避免带料在冲裁过程中出现翘曲、移位，同时在冲压回程时将箍在凸模上的料边卸下，保证带料能够顺利送进到下一工位。下模部分设置了各工位的凹模镶块、废料排出通道以及成品件落料口，凹模采用镶块式设计，不同工位的凹模可以单独更换，当某一工位的刃口出现磨损或崩损时，无需更换整个下模座，仅需拆卸对应镶块进行修磨或替换，大幅降低后期维护成本与停机时间。

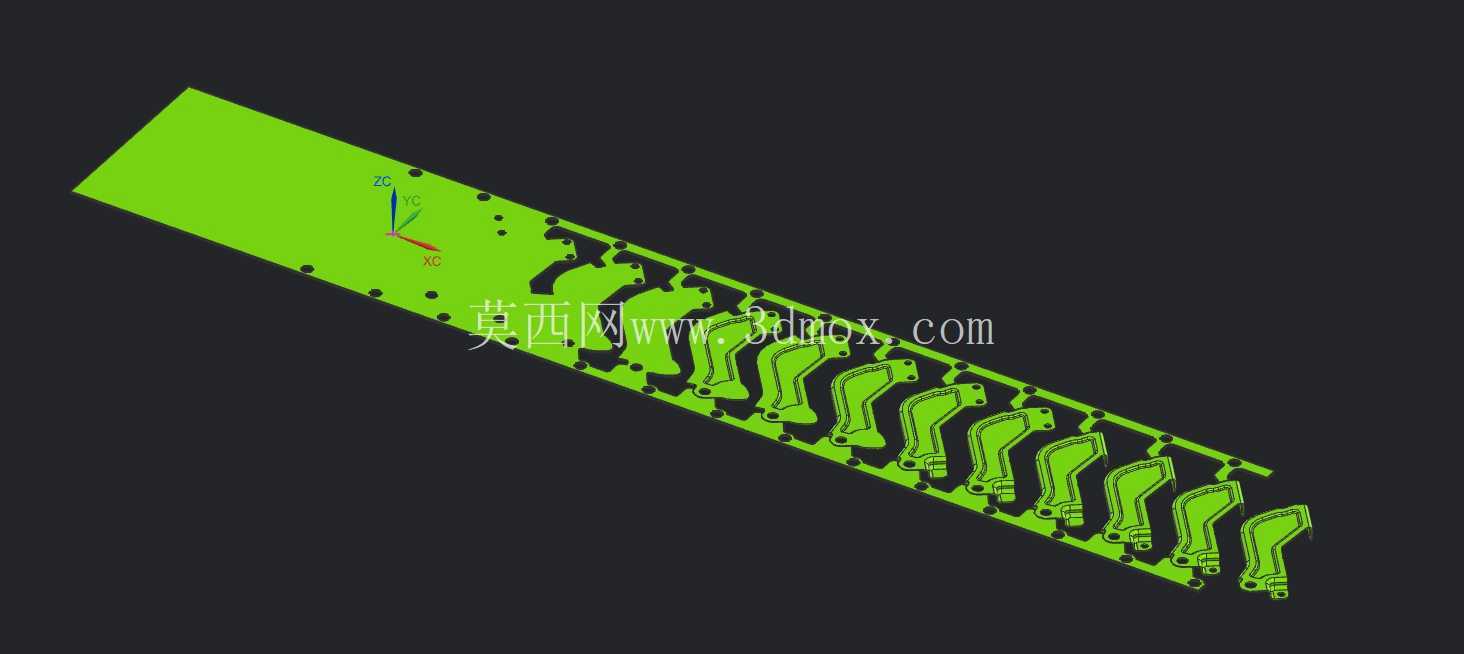

　　在安装边界方面，这套模的上下模座平面尺寸适配常规开式或闭式单点压力机的工作台面，模柄位置符合标准压力机滑块的安装孔尺寸，上下模座的安装槽、压板螺栓孔位置匹配通用压力机的T型槽间距，无需额外加工过渡板即可完成装夹。模具闭合高度、开模行程预留量满足常规中小吨位压力机的行程参数，送料高度适配常见的滚轮送料机、伺服送料机的送料线高度，不需要额外调整送料设备的安装高度即可对接产线。各工位的步距定位采用侧刃粗定位加导正销精定位的组合方式，带料送进时首先通过侧刃冲出定距缺口，完成初步步距定位，之后每个成型工位前都设置导正销插入带料上的预冲孔，校正送进过程中的位置偏差，保证每个工位的加工位置精度，即使送料机存在微小的送进误差，也能通过导正销的校正作用保证冲压件的位置度符合图纸要求。

　　结构细节上，模具的弹性卸料组件采用均匀排布的矩形弹簧提供压力，弹簧的预压量根据不同工位的压料需求做了差异化设置，冲裁工位的卸料弹簧预压量更大，保证冲裁过程中带料始终处于压紧状态，避免冲裁断面出现毛刺过大、带料变形的问题；成型工位的弹簧压力根据成型力大小匹配，避免压力过大导致带料被压伤，或是压力不足导致成型不到位。上下模之间还设置了限位柱，合模时限位柱贴合，控制凸模进入凹模的深度，避免刃口过切损坏，同时方便模具存放时控制闭合高度，防止弹簧长期处于过度压缩状态出现弹力衰减。模具的废料通道设计为斜向滑落结构，冲裁产生的废料能够沿着斜面直接滑入压力机下方的废料收集槽，不会在模腔内堆积，避免废料堆积导致的模腔堵塞、刃口崩损问题。

　　这套结构的设计充分考虑了连续冲压生产的稳定性需求，所有易损件都采用标准化快换结构，日常维护时不需要对模架主体进行拆卸，仅需更换对应工位的凸模、凹模镶块以及弹性元件即可，能够适配长时间连续作业的量产需求，在汽车钣金零部件、家电钣金结构件的批量生产场景中，这类级进模结构能够有效平衡生产效率与加工精度，同时降低模具全生命周期的使用成本。
