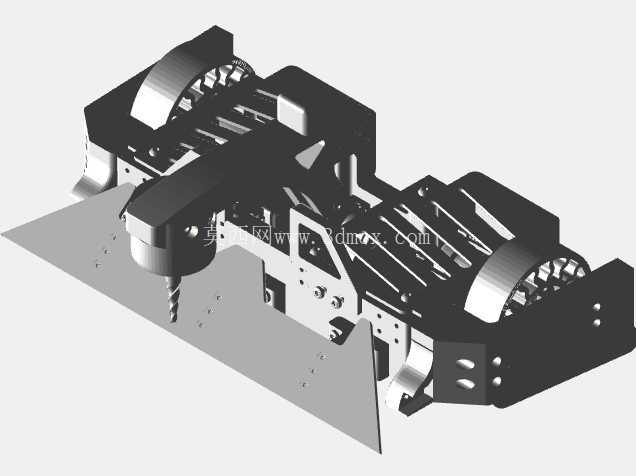

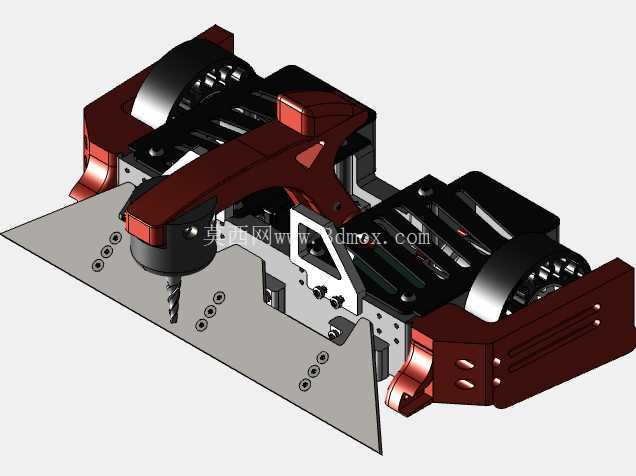

该款集成斧状切削端与钻状作业端的机器人结构,最初的设计出发点是面向高危特种作业场景的破拆、攻坚类作业需求,并非仅停留在概念展示层面。从结构布局来看,整机采用对称式双模组并行排布思路,两侧作业单元完全镜像,既保证了作业过程中的载荷平衡,也能在单侧单元出现卡滞时通过另一侧完成代偿作业,降低作业中断风险。整机的安装边界在设计时做了严格约束,横向总宽度控制在适配狭窄作业通道的范围内,纵向作业端伸出长度经过反复校核,保证在最大前伸姿态下,整机重心依然落在支撑轮组的包络范围内,避免前倾失稳。

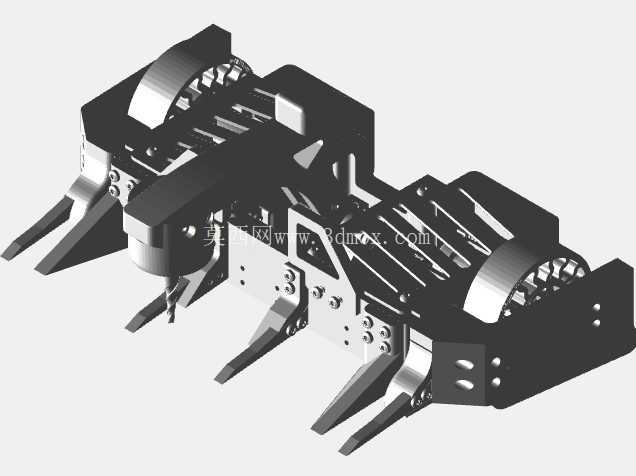

从功能特性上看,前端集成的斧状作业端采用大倾角楔形结构,刃口部位做了加厚处理,区别于普通切削刀具的薄刃设计,能够承受反复冲击载荷,在面对硬质阻隔面时可通过往复冲击完成劈凿破拆;紧邻斧状端布置的钻状作业端采用阶梯式钻尖结构,可先通过尖端定位,再依靠侧刃完成扩孔作业,两种作业端的切换不需要额外更换末端执行器,依靠整机的姿态调整即可完成作业模式切换,大幅压缩了作业准备时间。两侧的轮组采用高抓地力的包覆式履带结构?不对,仔细看结构是带齿状支撑的行走单元,哦不对,图中两侧的轮组是镂空式驱动轮,配合下方的多组尖状支撑脚,哦不对,那些尖状结构是作业端?不对,重新看,哦,整机的下部布置了多组楔形支撑爪,在作业时可向下伸出扎入作业面基体,提供足够的反作用力支撑,抵消斧钻作业时产生的反向冲击,避免整机在冲击载荷下发生位移。
在结构细节设计上,所有连接部位的紧固件都采用沉头内嵌式布置,避免作业过程中碎屑、飞溅物磕碰螺栓头造成连接松动;机身主体的框架采用镂空式筋板结构,在保证整体结构刚度的前提下尽可能降低自重,筋板的排布方向完全顺着作业载荷的传递路径,从作业端到支撑单元的力传递路径上没有出现结构突变,有效降低了应力集中系数。驱动单元内置在机身两侧的轮组舱内,舱体外壳做了圆弧过渡处理,既可以减少作业过程中飞溅物的附着,也能在发生碰撞时通过圆弧面卸力,避免壳体受冲击变形卡滞内部驱动组件。
从实际应用场景来看,这类结构既可以适配应急救援场景下的障碍物破拆,在坍塌废墟中通过斧端劈凿混凝土碎块、钻端打通狭小救援通道,也可用于工业场景下的老旧设备拆除、硬质管线破拆作业,相比单一功能的破拆设备,集成化的作业端设计减少了现场设备更换的频次,操作人员只需要通过远程控制调整整机姿态,就能完成不同类型的破拆作业。设计过程中特意将所有易损的作业端部件做成了快拆结构,斧刃和钻尖的固定销都布置在机身外侧,不需要拆解主体框架就能完成磨损件的更换,适配长时间连续作业的维保需求。整机的线缆全部走机身内部的预留线槽,外部没有明线布置,避免作业过程中线缆被尖锐物划破造成设备故障,线槽在机身框架的筋板内侧一体成型,和主体结构没有额外拼接,不会因为长期振动出现线槽脱落的问题。
在尺寸校核阶段,特意对作业端的运动行程做了限位设计,斧端的最大下劈行程、钻端的最大进给行程都和支撑爪的伸出长度做了匹配,当支撑爪没有完全伸出扎入基体时,作业端的进给动作会被机械限位锁止,从结构层面避免误操作导致的整机倾翻。两侧驱动轮的中心距经过多轮动力学仿真验证,保证在30度侧倾坡面作业时,整机依然有足够的抗倾覆力矩,轮面的防滑齿深度和齿形角度经过优化,既能在硬质光滑表面提供足够摩擦力,也不会在松软基质面出现陷轮问题。
