ESP32控制的数字式线路循迹装置

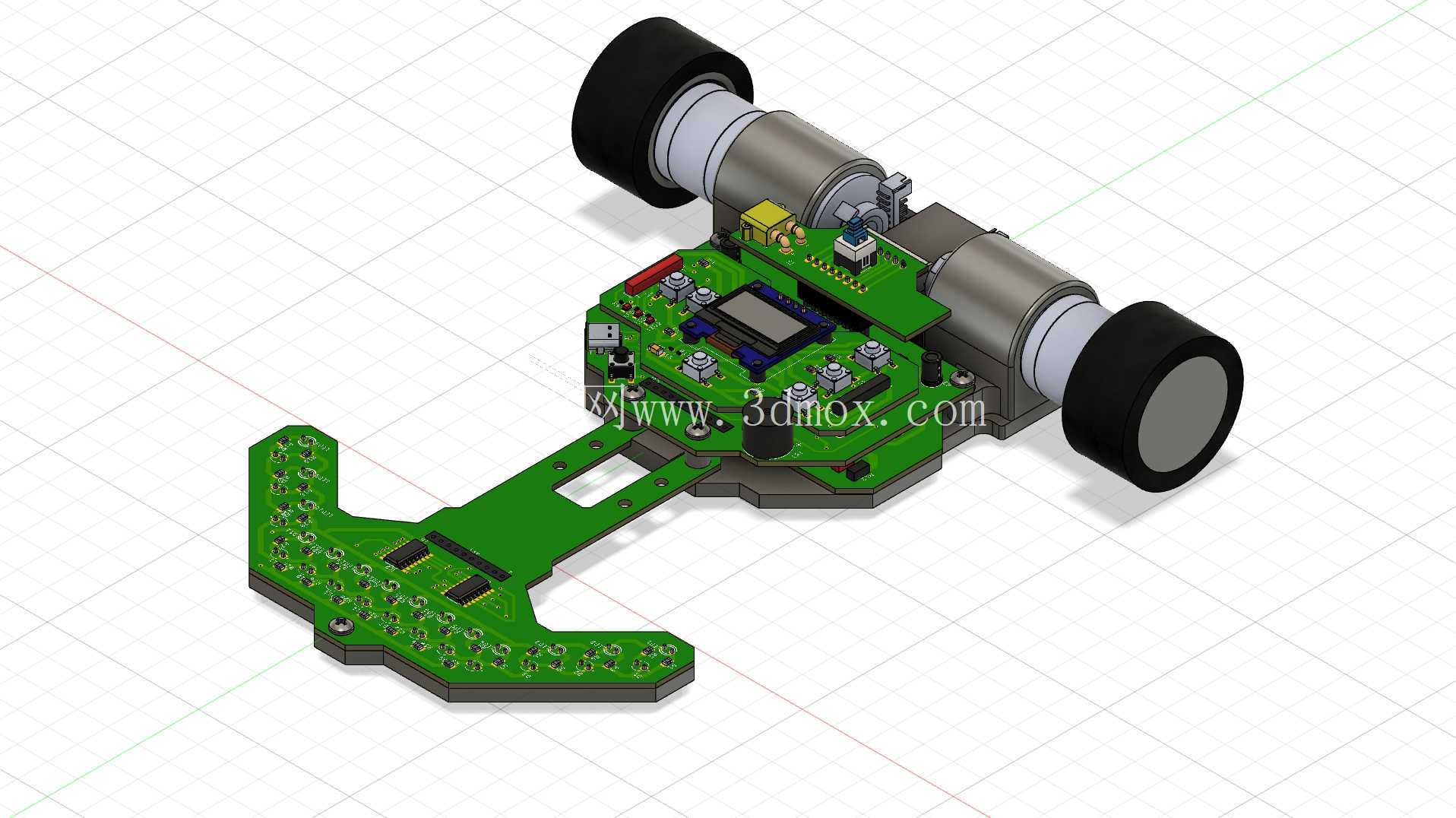

　　这款循迹装置的核心控制单元采用ESP32模组，在设计初期就充分考虑了教学实验场景与小型智能设备开发的实际需求，整体结构采用PCB板作为承载主体，省去了额外的结构安装支架，既压缩了整体装置的重量，也减少了装配环节的零件数量，降低了组装调试的复杂度。前端的叉形检测板是整个装置的感知核心，板载排布多组红外检测元件，能够精准识别铺设在地面的黑色导引线路，检测信号直接通过板载线路传输至主控单元，省去了外接飞线带来的信号干扰与结构干涉问题，叉形的外轮廓设计能够让检测范围覆盖更大的横向宽度，在过弯、线路偏移时也能捕捉到足够的位置信号，避免循迹过程中出现脱线情况。动力部分采用双直流减速电机对称布置的方案，电机直接通过轴端连接橡胶轮，

　　没有额外的传动齿轮组，动力传递路径短，传动损耗低，同时双电机差速控制的转向方式不需要额外的转向舵机，进一步简化了结构，两个驱动轮的安装同轴度在PCB设计阶段就通过安装孔位的公差约束做了保证，装配时不需要额外调整轮系平行度，减少了调试工作量。主控区域预留了OLED显示屏的安装位，能够实时显示循迹状态、传感器数值、电机转速等运行参数，方便调试过程中快速排查问题，周边排布的按键与接口可以直接完成参数烧录、模式切换等操作，不需要外接额外的调试板卡。从安装边界来看，整体装置的横向宽度控制在两个轮距范围内，前端检测板的最宽处没有超出轮系的外侧投影，在沿线路行进时不会因为前端结构过宽碰到周边障碍物，纵向长度上，重心落在两个驱动轮的支撑范围内，

　　前端检测板的悬臂长度经过配重计算，不会出现行进过程中点头、翘尾的情况，橡胶轮的轮面宽度与材质选择充分考虑了常见实验场地的地面摩擦系数，在木纹桌面、PVC地胶、哑光纸质赛道上都能提供足够的抓地力，不会出现起步打滑、转向侧滑的问题。在实际应用场景中，这类装置既可以作为高校嵌入式教学、机器人入门课程的实验载体，也可以作为小型物流分拣线、智能仓储导引设备的缩比验证模型，开发者可以基于现有结构扩展更多传感器，比如加装超声波避障模块、蓝牙通讯模块，实现更多复杂功能。设计过程中没有采用冗余的外壳结构，所有电子元件直接裸露在PCB板上，一方面是为了方便教学场景下学生观察元件布局、理解电路连接逻辑，

　　另一方面也减少了3D打印外壳带来的额外重量与装配公差，所有安装孔位都采用标准孔径，兼容常见的铜柱、螺丝规格，后续如果需要加装上层扩展板、增加电池容量，都可以直接通过现有孔位固定，不需要重新打孔修改结构。供电模块的布局靠近电机驱动区域，大电流线路与信号检测线路在PCB布线时做了分层隔离，避免电机运转时的电流波动干扰传感器的检测精度，电机驱动芯片的安装位置预留了散热空间，长时间连续运行也不会出现过热保护的情况。整个装置的结构件除了两个橡胶轮与电机本体之外，其余功能区域全部集成在主PCB板上，这种设计思路大幅降低了小批量制作的成本，只需要完成PCB打样、焊接元件、装配电机轮组三个步骤就能完成整机制作，非常适合个人开发者、学生群体快速制作验证循迹算法，不需要额外加工复杂的结构零件。在循迹逻辑的适配性上，前端多组传感器的排布间距经过优化，既可以识别宽度15mm左右的标准循迹黑线，也能在一定程度上兼容更宽的导引线路，传感器的安装高度距离地面保持在10mm左右，这个高度能够平衡检测灵敏度与抗干扰能力，不会因为地面轻微起伏出现检测误判，也不会因为距离过远导致信号衰减。双电机的安装座直接焊接在PCB板上，安装座的定位孔与PCB板的焊盘做了一体化设计，焊接后电机的固定强度足够支撑装置急加减速、快速转向时的冲击力，不会出现电机松动导致的轮系偏移问题。
