低成本龙门式数控取放执行机构设计

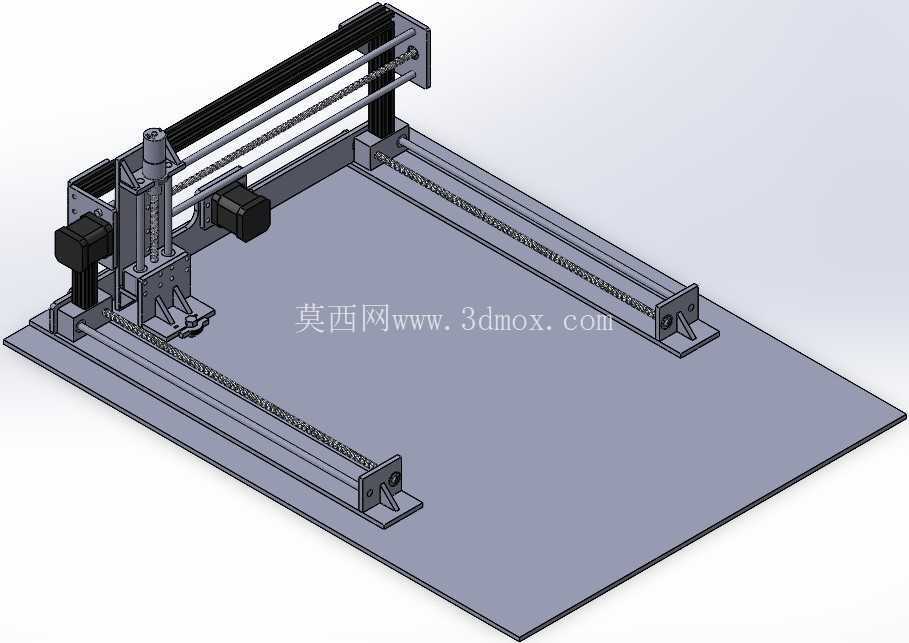

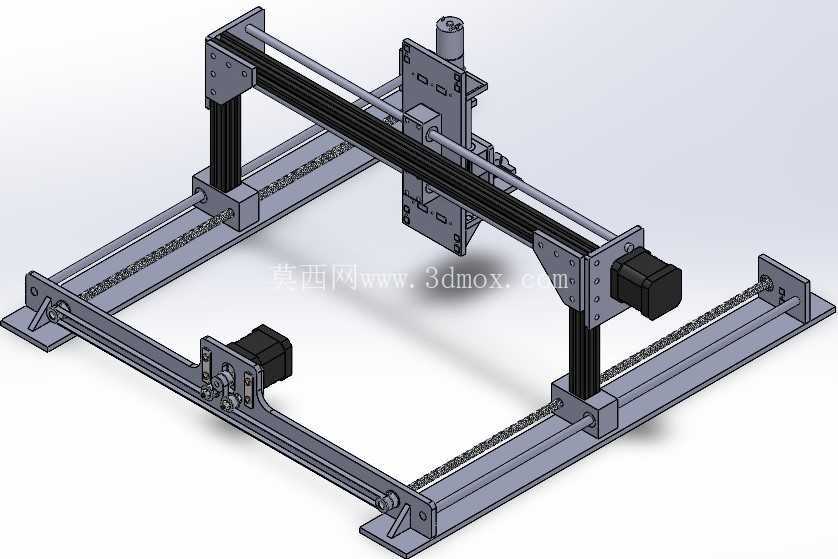

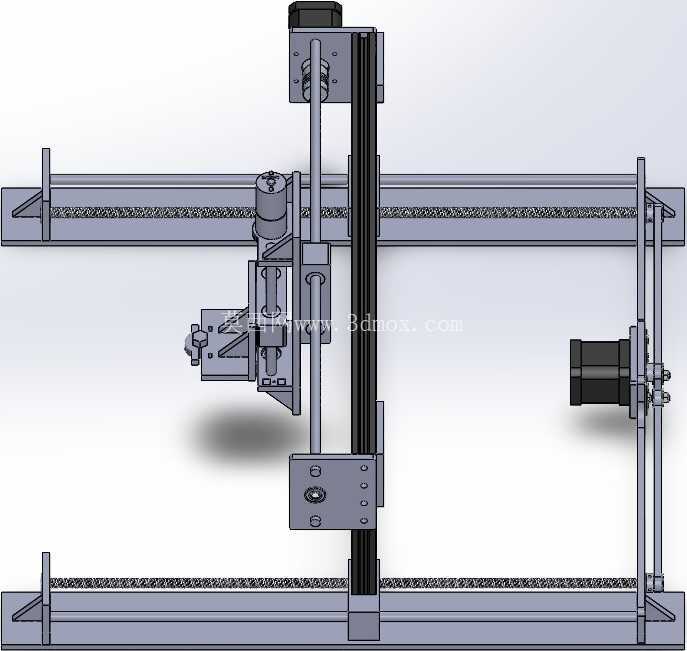

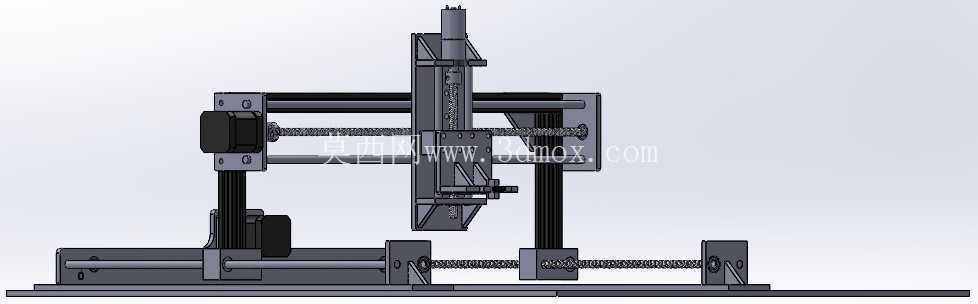

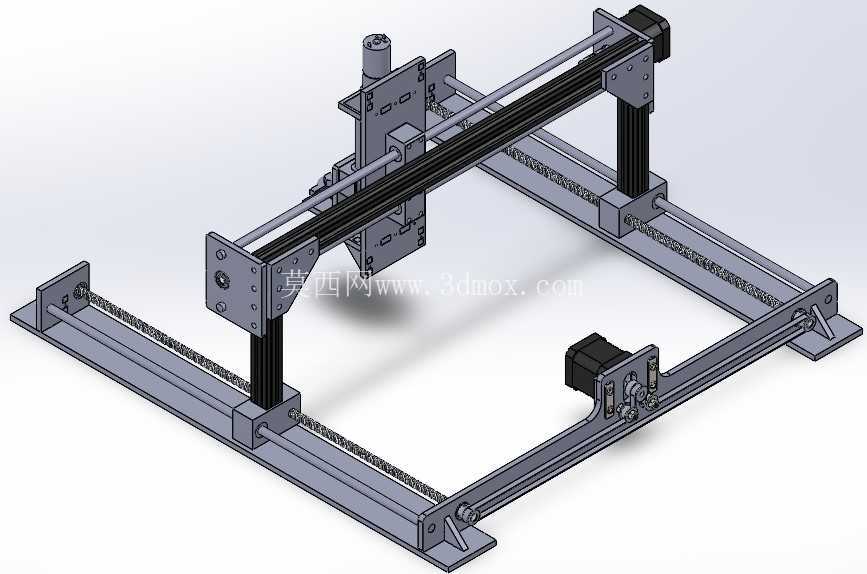

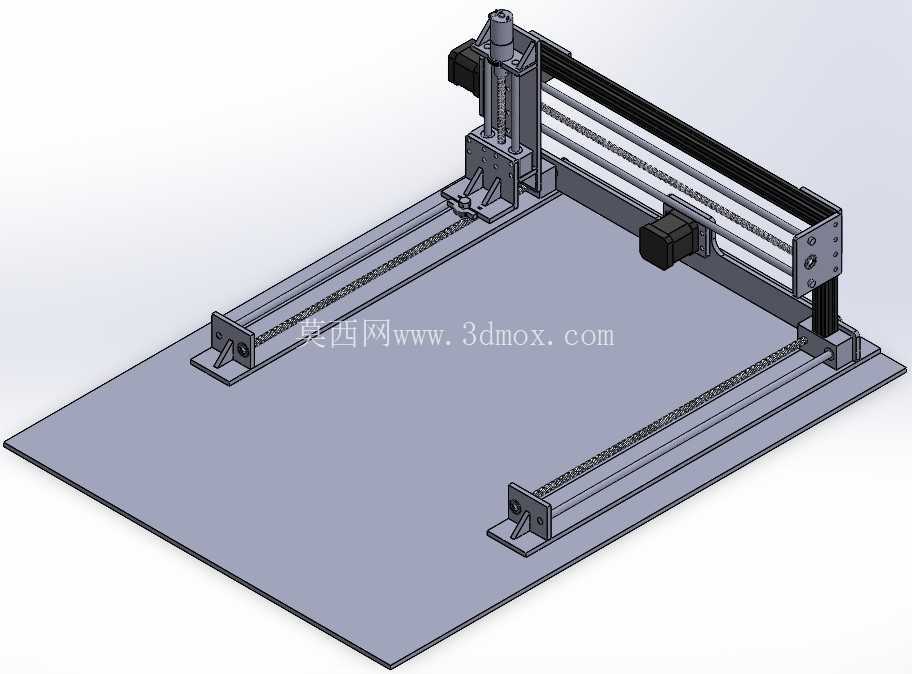

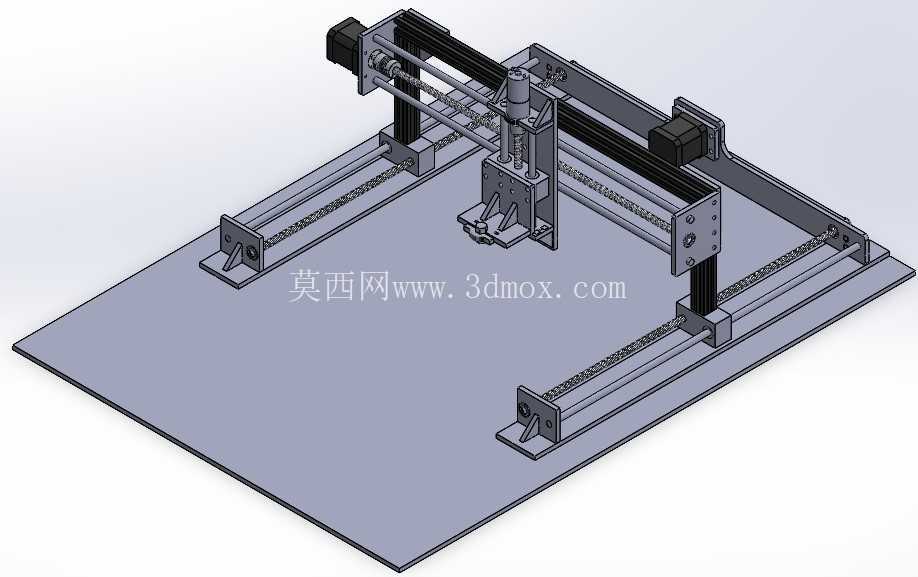

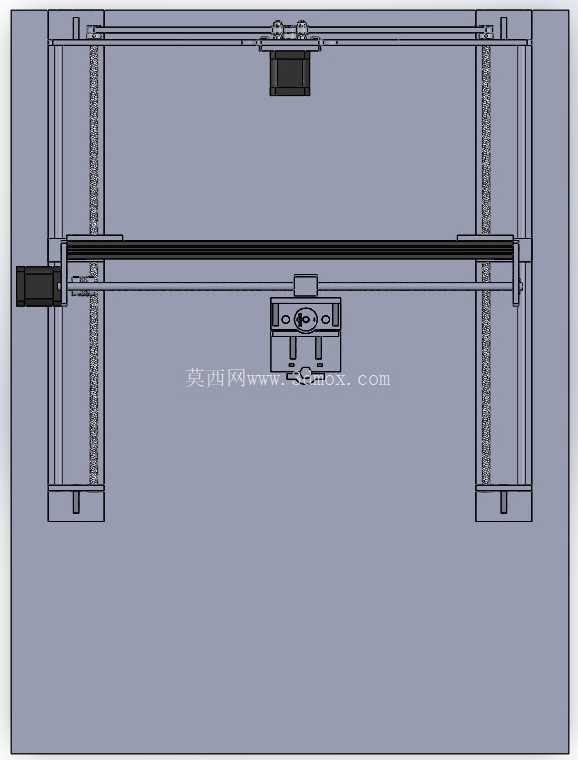

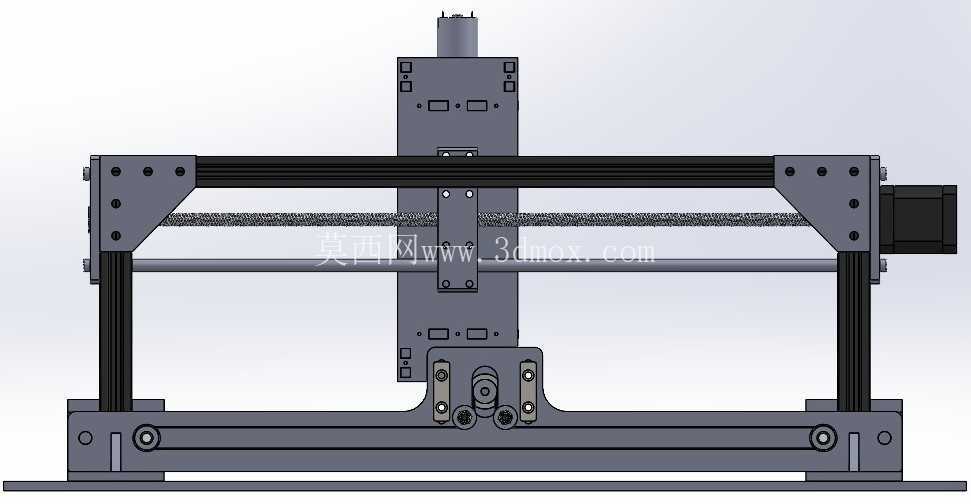

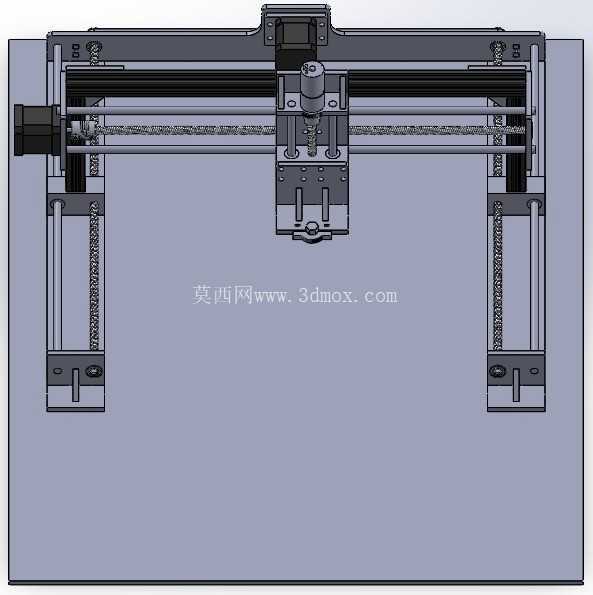

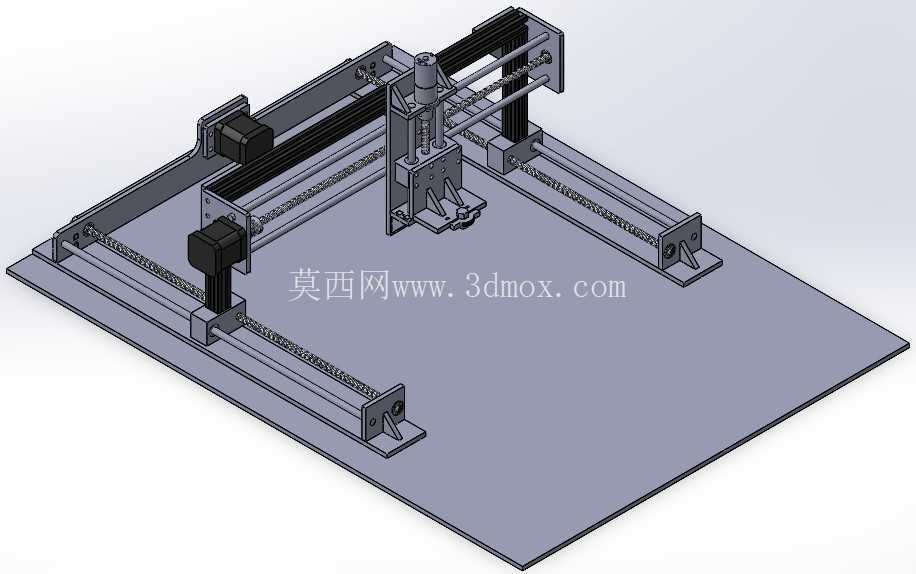

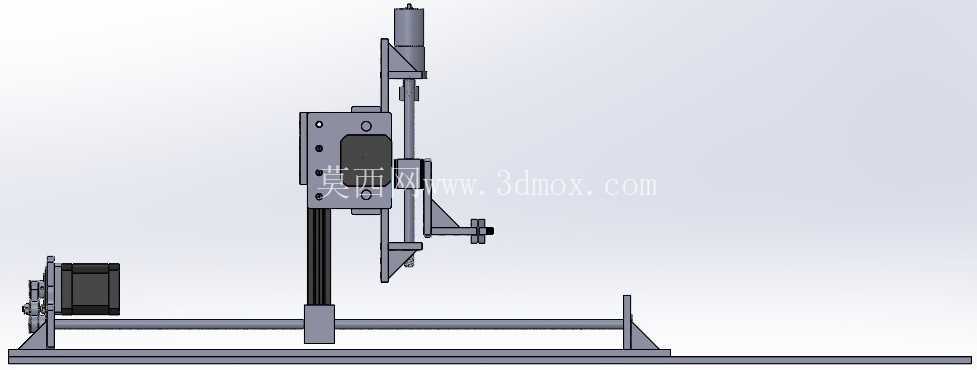

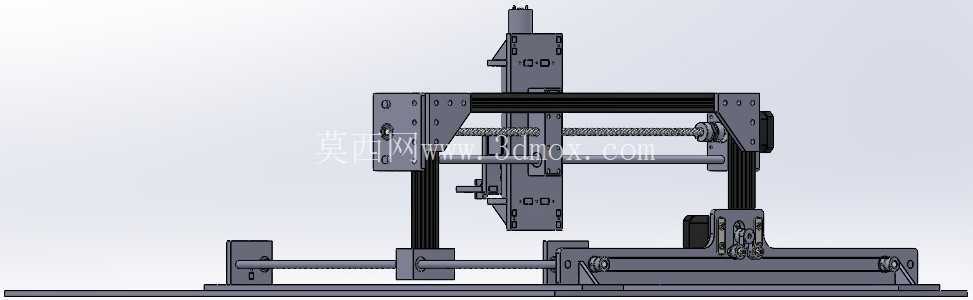

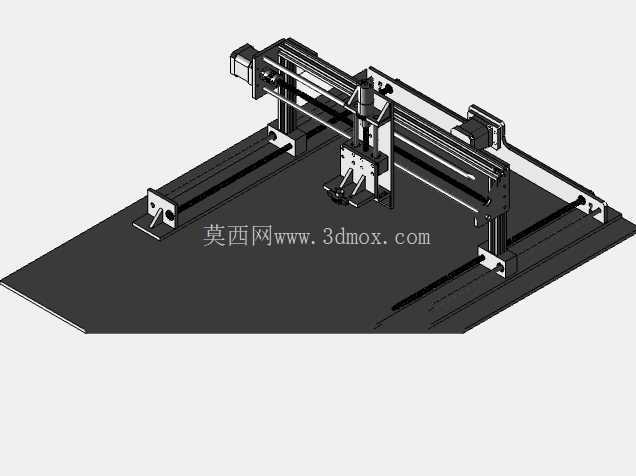

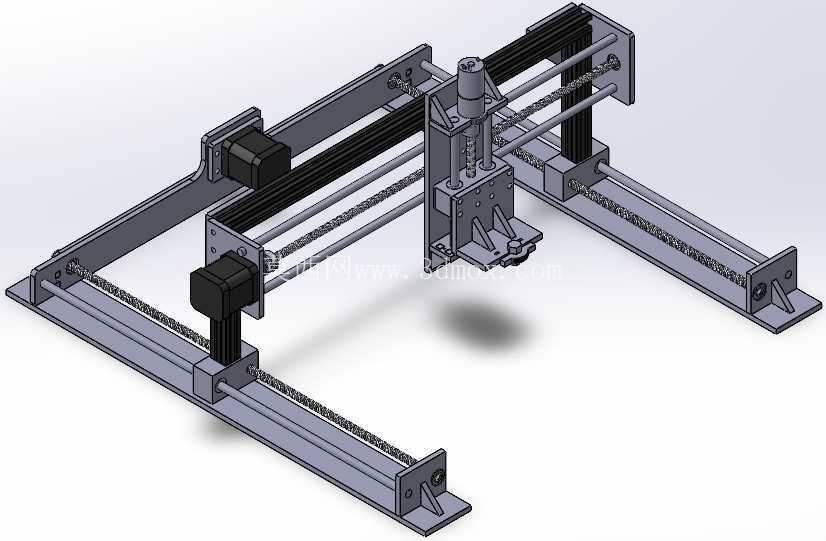

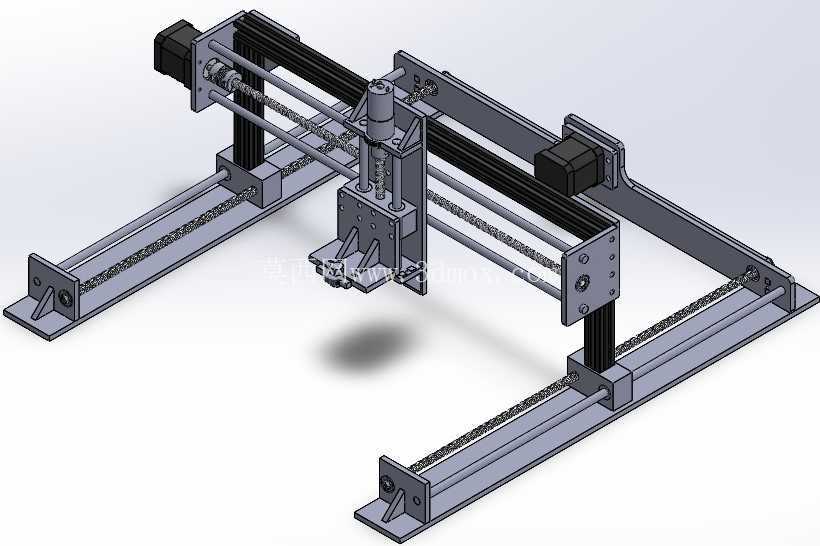

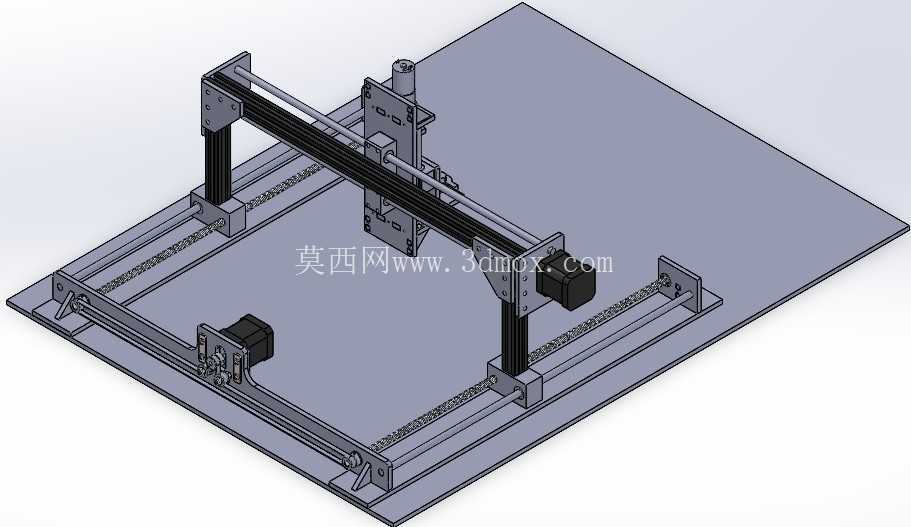

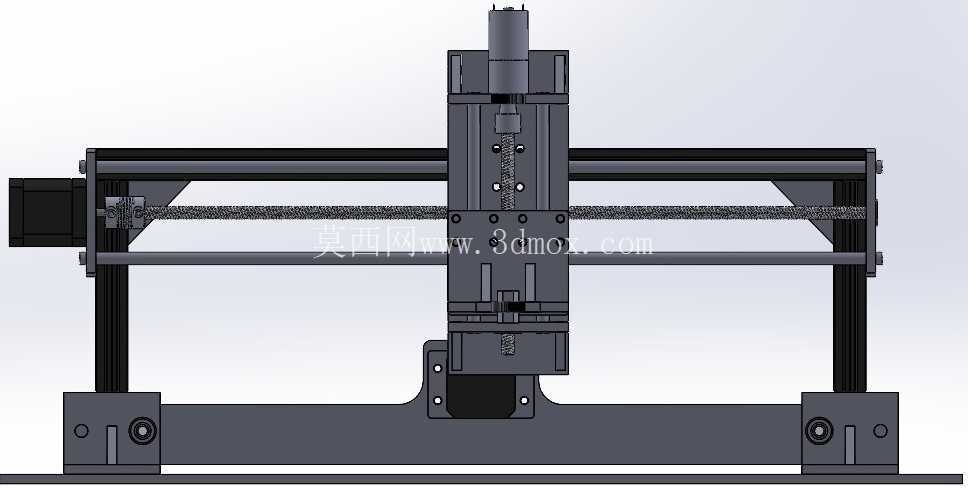

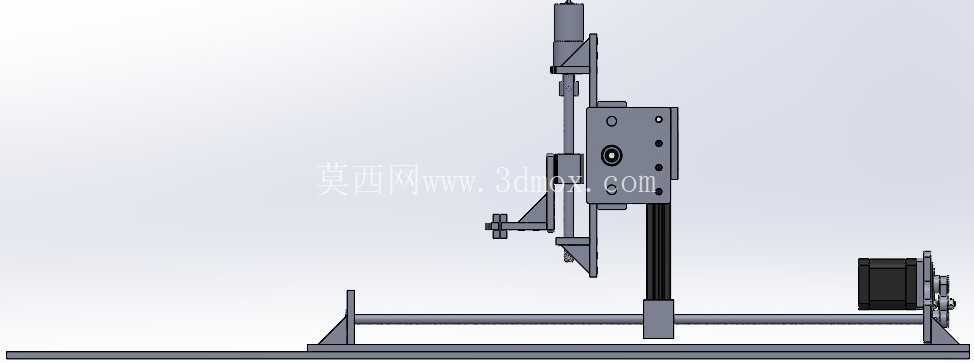

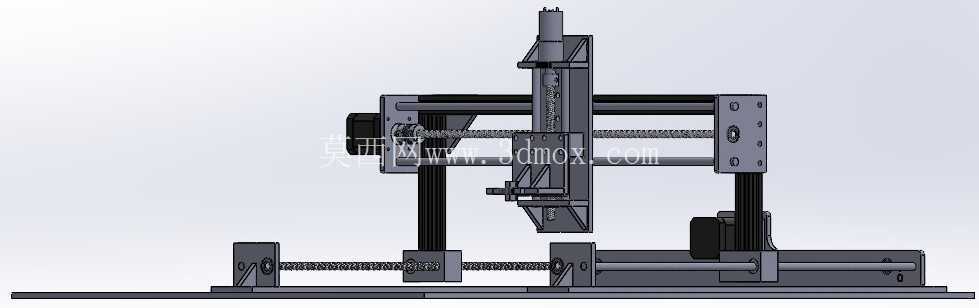

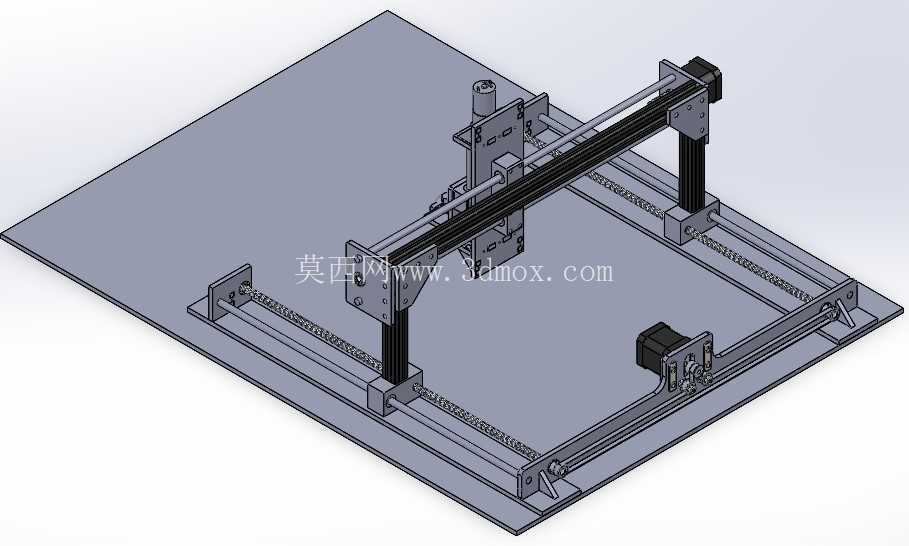

　　同时同步带的低摩擦特性能降低驱动电机的扭矩要求，进一步压缩整套驱动系统的采购成本。Y轴模组跨接在X轴的两个滑动支座上，同样采用同步带加直线光轴的传动导向组合，负责纵向的水平位移，Z轴则垂直安装在Y轴的滑动滑台上，采用丝杠加直线导杆的结构实现垂直方向的升降动作，之所以Z轴不沿用同步带传动，是考虑到垂直方向存在负载自重，丝杠的自锁特性可以避免断电时滑台下坠砸损工件或者设备，同时丝杠传动在短行程升降场景下的重复定位精度更稳定，能满足取放动作时末端执行器的对位要求。三个轴向的驱动端都预留了标准伺服或者步进电机的安装法兰位，用户可以根据自身的精度要求和预算灵活选配驱动单元，不需要额外做转接板的二次加工，降低改装适配的工作量。从安装边界来看，这套龙门式数控取放执行机构，核心面向小批量多品类的轻载物料转运场景，常见于3C电子小件分拣、实验室样本转运、小型加工工位上下料这类对成本敏感、负载要求不高但需要精准点位移动的作业环节，区别于重载工业机械手的高刚性高成本设计，整体方案从落地实用性出发，把搭建门槛压到了普通机加工小厂甚至个人工作室都能完成装配调试的程度。从结构布局来看，设备采用经典的笛卡尔坐标系龙门架构，底部是整块平整安装基板作为所有运动组件的定位基准，基板上平行布置两组X轴向直线导轨，搭配同步带传动副实现长行程的水平横向移动，这种传动选型在1米以内行程区间里，既能保证足够的定位精度，又比滚珠丝杠方案压缩了近四成的物料成本，

　　整套机构的X轴有效行程可以根据基板长度灵活调整，常规配置下X向行程覆盖600mm到1200mm区间，Y向行程匹配X轴跨度做对应设计，覆盖300mm到600mm区间，Z轴有效行程控制在100mm到200mm，完全覆盖桌面级轻载作业的活动范围，安装时只需要保证底部基板的水平度误差在每米0.1mm以内，就能保证三个轴向的运动顺畅度，不需要做复杂的地基浇筑或者减震处理，直接放置在稳固的工作台面上就能投入使用。设计过程中特意简化了零件的加工工艺，所有结构件除了标准传动件、紧固件之外，大部分板材、型材件都可以采用激光切割或者普通铣削加工完成，不需要五轴设备或者特殊工艺加工，普通的机加工车间就能完成全部非标零件的生产，装配环节也只需要内六角扳手、

　　百分表这类常用工具，按照装配顺序调整好导轨平行度、传动带张紧度就能完成调试，不需要专业的设备装配团队进场作业。在功能特性上，这套机构的末端预留了标准的执行器安装接口，可以适配夹爪、吸盘、点胶阀、小型焊枪等不同的作业末端，切换不同末端就能完成分拣取放、涂胶、点位焊接、小型工件搬运等不同的作业任务，扩展性足够覆盖多数桌面级轻型自动化作业需求。运动控制层面，三个轴向的运动解耦简单，采用常规的运动控制卡就能实现三轴联动的点位控制、直线插补运动，编程逻辑比多关节机械手简单很多，普通的电气调试人员经过简单培训就能完成作业路径的示教编程，不需要掌握复杂的机器人运动学算法，进一步降低了设备的使用门槛。实际运行过程中，因为采用了轻量化的结构设计，

　　运动部件的整体重量控制在较低水平，所以设备运行时的惯性小，加减速过程平稳，在300mm/s的运行速度下依然能保持±0.2mm以内的重复定位精度，完全满足轻载取放作业的精度要求，同时整体运行噪音控制在60分贝以内，适合放在实验室、小型生产车间这类对噪音有一定要求的场景使用。考虑到日常维护的便利性，所有传动副的位置都预留了润滑注油孔，导轨、传动带的张紧调整位置都设计在设备外侧，不需要拆解主体结构就能完成日常的张紧调整、润滑保养工作，易损件比如同步带、滑块都采用市面通用的标准型号，不需要向特定厂商采购定制配件，后期维护的配件成本和时间成本都能控制在很低的水平。整套结构没有采用冗余的设计，每一处结构都对应实际的功能需求，没有为了追求参数指标过度堆砌高成本配件，在满足作业精度、负载能力要求的前提下，把整体的制造成本控制到了同规格工业机器人的十分之一左右，对于预算有限、需要快速搭建轻型自动化作业工位的用户来说，是性价比极高的结构方案。
