直插式七段数码显示管结构设计

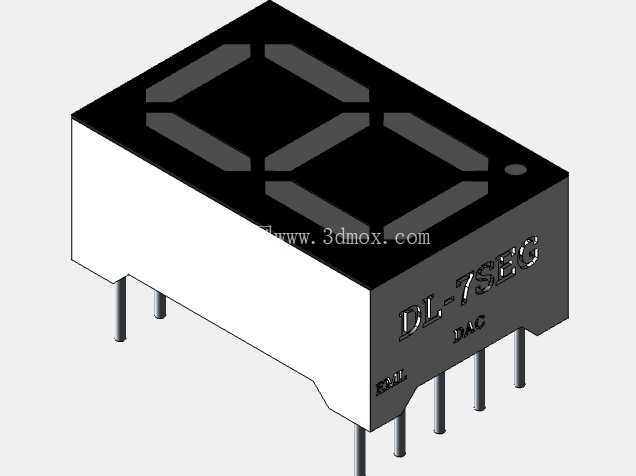

　　做小型电控箱面板数显部分选型的时候，最先要卡的就是安装边界，这款七段显示器件的三维结构完全贴合常规0.5英寸单八数码管的安装尺寸，本体宽度19毫米、厚度12.6毫米、高度8毫米，引脚间距完全匹配通用2.54毫米网格的PCB焊盘，不用额外改板就能直接替换同规格的常规料件。很多刚入行的结构工程师做面板开孔的时候容易只算显示面的可视区域，忽略本体侧面的拔模斜度和引脚伸出长度，这个模型把引脚的长度、直径、每根引脚的相对位置都做了1:1还原，连本体侧面的标识字符位置、顶部封装的圆角细节都和实物一致，导入装配体之后不用二次修正就能直接做干涉检查。

　　从实际应用场景来说，这类七段显示器件覆盖的场景非常广，小到家用温控器的温度显示、充电桩的计费数值显示，大到工业设备的操作面板计数、小型测试仪器的参数读数，只要是需要低成本直观输出数字量的场合，都能用到这类元件。它的功能逻辑非常成熟，通过七个独立发光段的组合点亮，就能实现0-9全部阿拉伯数字的显示，部分还能配合小数点实现小数位读数，相比点阵屏成本更低、驱动逻辑更简单，不需要复杂的字库芯片，用普通的IO口加限流电阻就能直接驱动，对低端量产产品来说是性价比极高的显示方案。

　　做这个模型的结构设计思路，核心是还原生产装配中的实际公差配合，首先是封装本体的黑色环氧树脂部分，模型还原了实际生产中的拔模角度，底部和PCB接触的平面做了0.1毫米的让位处理，避免焊接的时候本体底部和PCB丝印层摩擦刮掉标识；引脚部分做了轻微的导入倒角，对应实物引脚的浸锡处理结构，装配的时候可以顺畅插入焊盘孔，不会出现卡滞。显示面的黑色面罩部分，每一段发光区域的凹陷深度、段与段之间的挡光筋厚度都和实物一致，做面板透光片设计的时候，可以直接参考这个模型的段位置来做丝印黑边，避免出现漏光、段显示偏移的问题。

　　很多工程师做数显面板装配的时候，容易忽略元件高度和面板透光窗的距离，要是元件离透光片太远，会出现显示发虚、数字边缘模糊的问题，离太近又会在装配的时候顶到透光片，造成外壳组装应力。这个模型把本体总高度、引脚伸出本体底部的长度都做了精准还原，导入装配体之后可以直接模拟PCB安装到外壳螺柱后的高度位置，算出显示面到透光片的最佳间隙，一般控制在0.3-0.5毫米就能兼顾显示清晰度和装配安全距离，不用反复打样调整螺柱高度。另外模型也还原了本体侧面的定位小凸点，对应部分厂家生产的数码管会在侧面做防呆结构，避免插件的时候插反方向，做PCB封装设计的时候可以对应在丝印层做防呆标记，减少生产插件的错误率。

　　从器件本身的结构特性来说，这类直插式七段显示管的耐温特性完全适配波峰焊工艺，模型里引脚和本体结合的位置做了密封台阶还原，对应实物的环氧树脂密封结构，焊接的时候焊锡不会顺着引脚渗入本体内部造成发光段损坏。做整机振动测试的时候，这类元件的引脚强度足够承受常规工业设备的振动量级，只要在焊接的时候按标准做引脚成型，不要让引脚承受额外的应力，就不会出现引脚断裂、接触不良的问题。在做三维布线的时候，这个模型的引脚位置可以直接用来定义走线方向，避免电源线和信号线离引脚太近造成焊接短路，也能提前预留出焊盘周围的走线空间，不用等PCB投板之后才发现空间不足。
