双位七段数码显示管电子元件结构

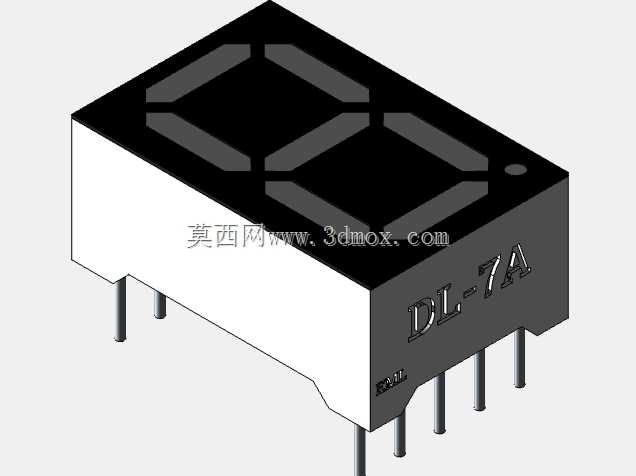

　　在工业控制盘柜、小型数显仪表、电源参数面板、实验教学装置以及各类嵌入式计数终端里，双位七段数码管是最常见的人机输出器件之一。这套三维结构完整还原了直插式双位七段显示模块的实体形态，覆盖黑色遮光面罩、发光段码窗口、白色塑封本体、侧面丝印标识以及底部双排直插引脚，结构工程师在做面板开孔、PCB排布和整机装配校核时，可以直接借助该模型确认干涉关系与安装边界。

　　从实际用途看，这类器件主要承担数字量输出，把电压、电流、温度、转速、计数脉冲或设定参数以两位十进制字符形式呈现给操作者。面罩上的段码按照标准七段笔画布局，每一位包含独立的横段与斜向段区，段与段之间由黑色遮光筋隔开，点亮后可减少相邻笔画串光。模型顶部保留了小数点圆点位置，便于在需要小数显示的场合对应真实器件的小数点段位；双位并排布置适合00至99的数值显示，也可通过段位复用显示部分字母状态。

　　建模时先按器件俯视轮廓确定长方形封装主体，再对顶部显示面做下沉式段码分区。黑色面罩与浅色壳体之间的分模线、端部倒角和侧面斜切位置均依据常见直插数码管外形处理，使模型在装配体中不会呈现过于理想化的锐利方块。引脚部分采用圆柱形金属针脚，沿器件底部两侧分布，针脚伸出长度、间距和排列方向服务于PCB插孔设计；在工程应用中，针脚不仅承担电气连接，也决定波峰焊或手工焊接时的定位方式，因此模型中针脚与本体的相对位置需要保持稳定。

　　安装边界方面，数码管通常从面板后侧装入显示窗口，或直接焊接在控制板上并透过透明窗片观察。设计面板时，需同时关注器件总高度、本体宽度、显示区到壳体边缘的距离以及引脚后侧占用空间。若面板前方加装茶色或透明保护片，还要预留面罩与保护片之间的间隙，避免热胀冷缩或装配公差导致摩擦。对于焊接在PCB上的方案，本体底部与板面之间的高度会影响清洗、灌胶和检修空间，针脚过长则可能在板底与外壳发生触碰。

　　结构设计思路上，数码管本体采用不透光塑封框架，顶部黑色区域承担遮光和对比增强作用，侧面白色或浅色壳体则体现封装材料的实体轮廓。模型侧面的字符标识位置对应实物丝印区，虽然在整机装配后多数不可见，但在物料核对、维修拆装和产线插接确认时能够帮助工程师识别器件方向。引脚附近的局部缺口与端部造型也被保留，这些细节在紧凑仪表壳体内往往会影响周边电容、电阻、接插件的排布。

　　在设备选型阶段，结构人员不能只关注电气参数，还要把显示器件作为机械零件纳入整机空间校核。双位数码管常与轻触按键、接线端子、稳压模块和蜂鸣器共同布置在小型面板上，其正面显示区需要对准操作者视线，背面针脚则要避开壳体加强筋和支撑柱。利用该三维模型，可以在设计早期检查显示窗口是否覆盖完整段码、针脚是否与PCB孔位一致、器件顶端是否高出面板圈边，以及维修时是否需要先拆除周边元件。

　　对于教学和逆向建模练习，该模型也具有明确的训练价值：它既包含规则的长方体封装、阵列针脚和段码凹槽，也包含斜面、字符凸起、局部圆角和不同材质颜色分区。建模过程中可通过草图驱动段码轮廓，利用阵列处理重复引脚，再通过分色装配区分黑色面罩、白色壳体与金属针脚。整体结构不复杂，但对尺寸比例、显示面朝向和针脚布局要求较高，能够较好地训练电子元器件三维数字化表达能力。

　　在成套控制柜或小型手持仪表中，显示模块虽然体积不大，却直接关系到操作可读性和装配可行性。合理的数码管结构建模可以让面板开孔、PCB布局、外壳深度和焊接工艺在同一装配环境中被同步验证，减少后期打样时出现窗口偏位、针脚顶壳、显示区被遮挡等问题。
