在工业传动系统的布局设计中,主轴支撑结构的合理性直接决定了整套传动链路的运行稳定性与服役寿命,这类支撑部件并非独立存在的标准件,往往需要结合配套联轴器的安装形式、周边传动组件的排布空间做针对性适配,本次涉及的旋转支撑结构,正是适配警戒轴联轴器的无壳体支架式主轴支撑方案,在传动链路中承担主轴径向定位、缓冲吸振、配套传动件安装基准的多重作用。
从实际应用场景来看,这类支撑结构多用于中低载荷的精密传动链路中,常见于小型机电设备的动力输出端、输送线的从动轴定位段、调压类设备的传动调节机构中,区别于带封闭壳体的标准轴承座,无壳体支架的结构形式能够大幅压缩安装占用空间,同时给联轴器的安装、后期维护调整留出足够的操作空间,不需要拆解周边防护结构即可完成联轴器的对中调整、紧固件复紧等日常运维操作。

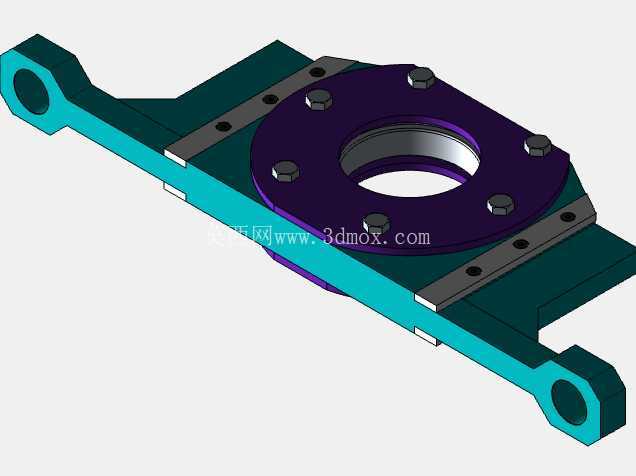

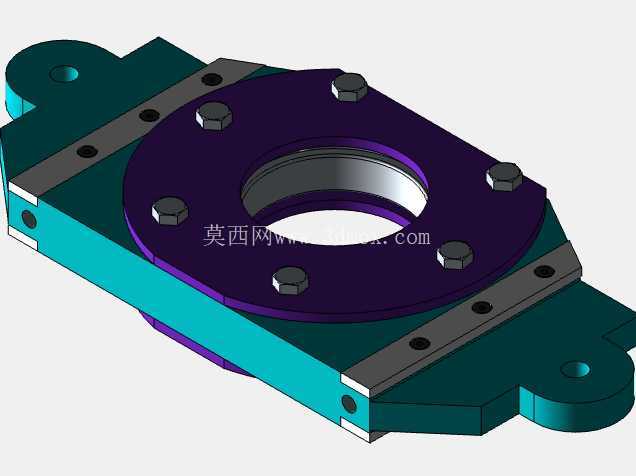

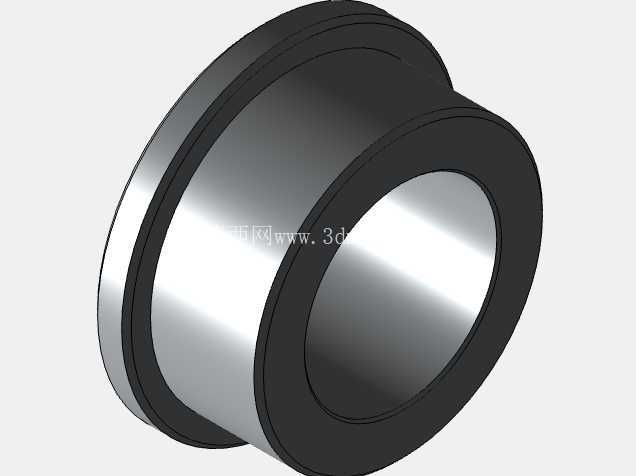

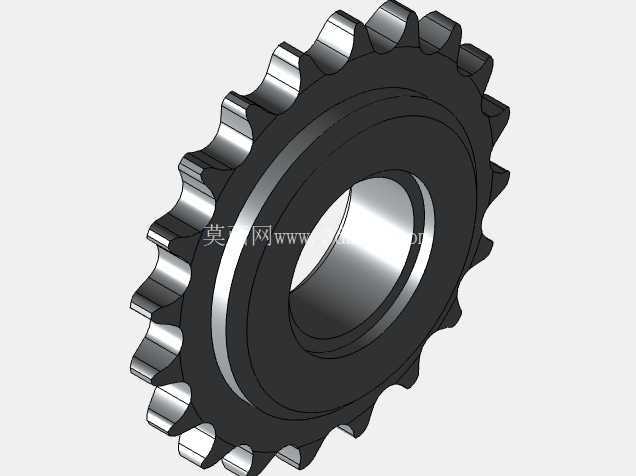

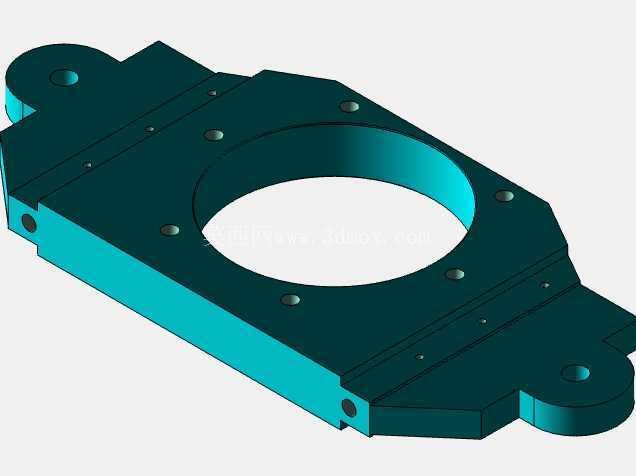

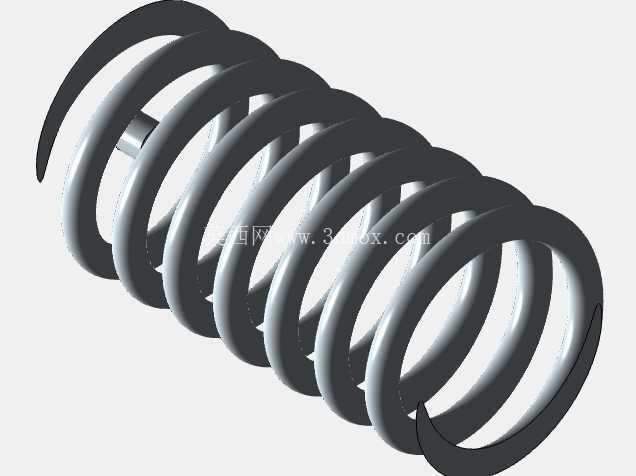

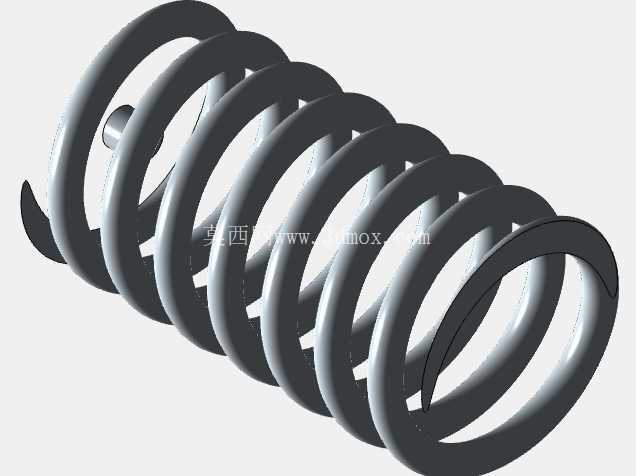

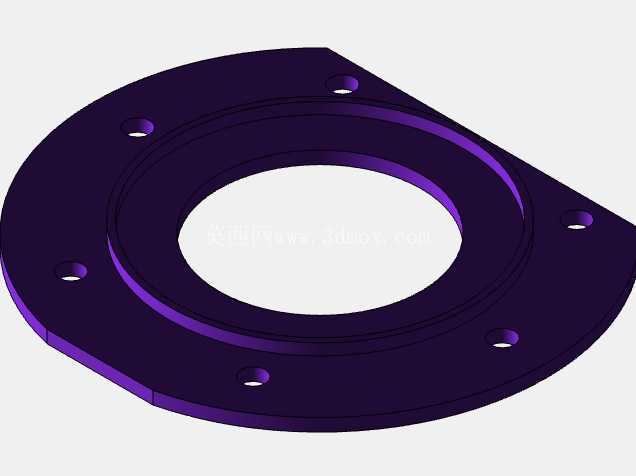

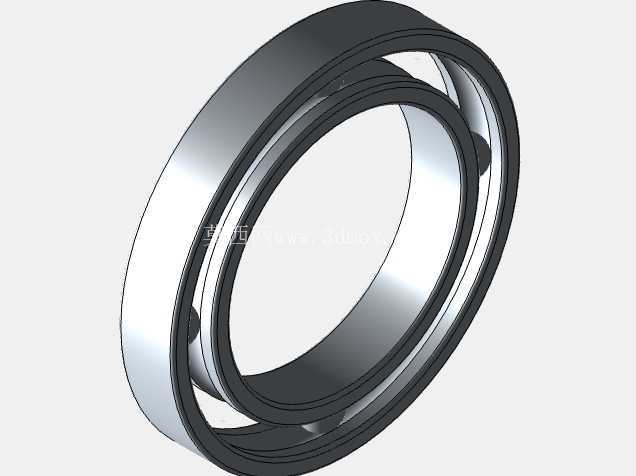

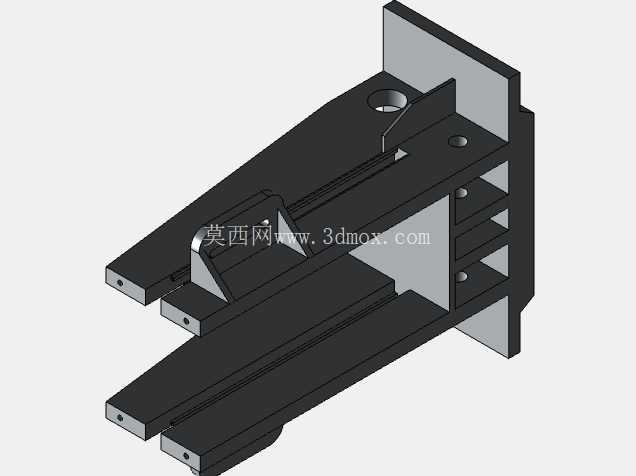

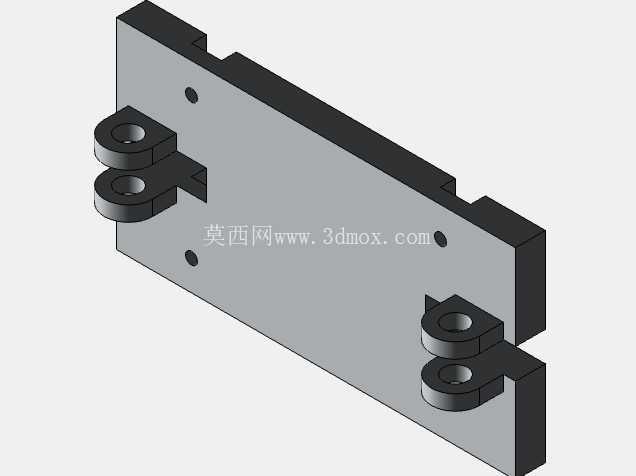

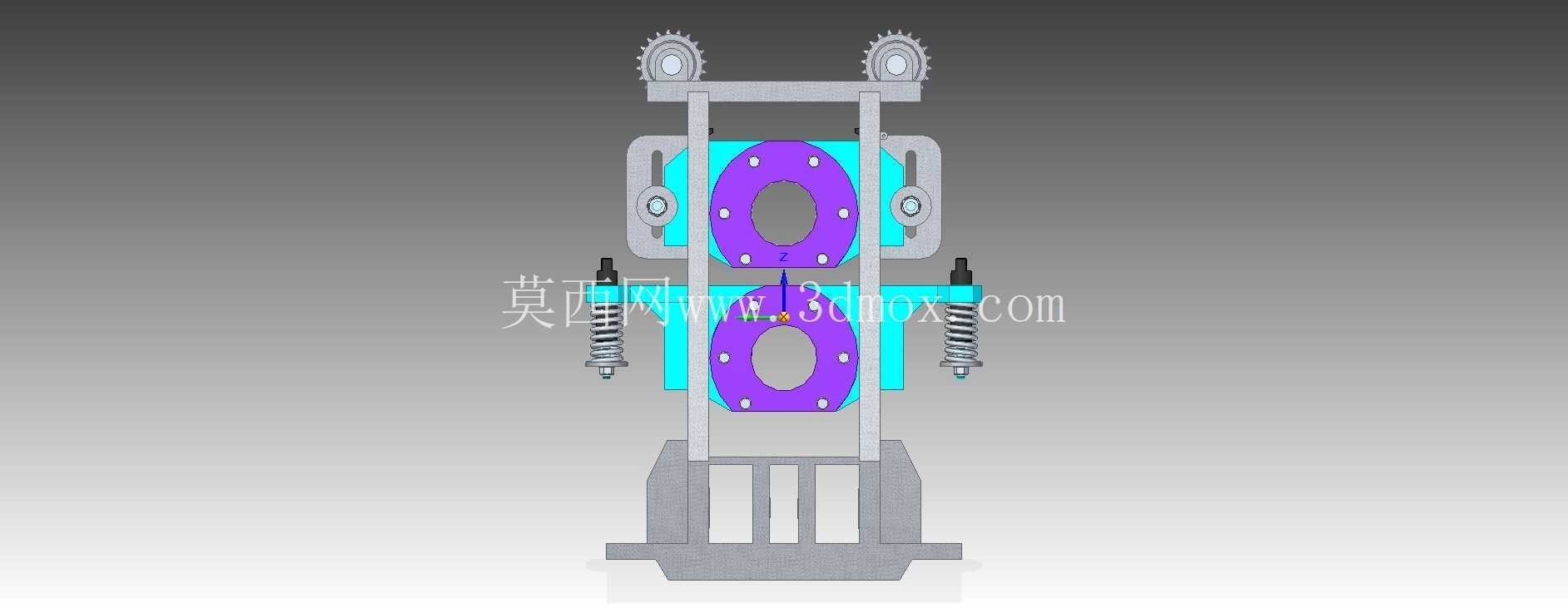

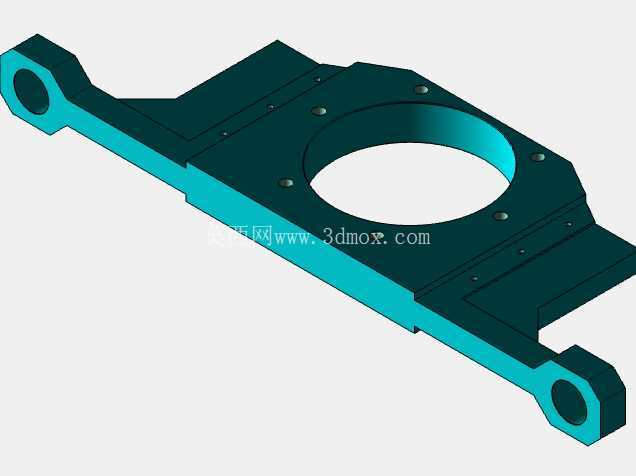

结构设计层面,整套支撑采用对称式布局思路,上下两组环形安装位作为主轴的穿装定位基准,环形安装面预留了均匀分布的螺栓孔位,可直接适配对应规格的带座轴承或者轴套的安装,孔位的同轴度公差在设计阶段控制在0.02mm以内,避免主轴穿装后出现别劲、运转卡滞的问题。支撑主体的两侧设置了立式导向立柱,立柱上集成了弹簧缓冲组件,弹簧的预紧力可通过端部的螺栓结构做无级调整,能够抵消主轴运转过程中产生的径向窜动,尤其是在设备启停、负载突变的工况下,缓冲组件可以快速吸收冲击载荷,避免刚性支撑结构出现应力集中导致的支架变形、轴承过早损坏的问题。支撑顶部预留了两个齿轮安装位,可直接啮合配套的传动齿轮,实现支撑结构与周边传动链路的动力衔接,不需要额外加装齿轮安装支座,进一步简化了整套传动机构的零件数量。底部的支撑底座采用开槽式结构,既可以降低支架整体重量,又能够作为安装基准面,通过T型螺栓或者压块直接固定在设备的安装平台上,底座的安装孔位采用长圆孔设计,允许安装时沿主轴轴向做±5mm的位置调整,补偿加工与装配过程中产生的累积误差。
安装边界方面,整套支撑结构的轴向安装宽度控制在120mm以内,径向最大轮廓尺寸不超过180mm,适配的主轴直径范围为30mm-45mm,安装时需要保证底座安装面的平面度公差不大于0.05mm,两侧缓冲弹簧的预紧力偏差控制在10%以内,避免两侧受力不均导致主轴偏斜。上下两组环形安装位的中心距固定为80mm,适配对应中心距的警戒轴联轴器安装,安装时联轴器的端面与环形安装面的间隙预留2-3mm,防止运转过程中出现端面摩擦。顶部齿轮的安装轴径为12mm,适配模数1.5的直齿轮安装,齿轮啮合的侧隙控制在0.1mm-0.2mm之间,保证传动平稳无卡滞。
从功能特性来看,这套支撑结构摒弃了传统封闭轴承座的冗余壳体设计,所有功能结构都集成在一体化的支架本体上,零件数量相比同载荷等级的标准支撑结构减少40%以上,装配工序更简单,同时开放式的结构形式能够让运转过程中产生的热量快速散出,避免轴承部位长时间高温运行导致的润滑脂失效。两侧的缓冲结构除了吸振之外,还可以在主轴出现轻微偏斜时提供一定的自适应补偿量,降低对中精度的要求,减少现场安装调试的工作量。支架主体采用型材焊接后加工的工艺路线,所有安装面都经过铣削加工保证形位公差,非加工面做喷塑防锈处理,能够适应多粉尘、轻微油污的工业车间环境,长期使用不会出现锈蚀变形的问题。在实际选型适配时,需要注意这套支撑的额定径向载荷为1200N,适用于转速不超过1500rpm的传动场景,超出载荷或转速范围时需要调整支架板材厚度、更换更高载荷等级的缓冲弹簧与配套轴承,避免结构失效。
