四轮车辆转向行驶底盘框架结构设计

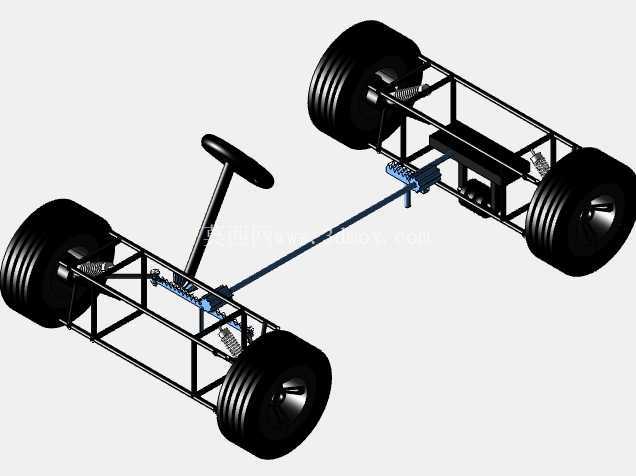

　　该结构为小型四轮行走设备的底盘承载与转向集成框架，主要面向低速场地作业车辆、小型代步载具、实验教学样车等场景的底盘开发需求，可直接作为行走系统的承载基体，适配不同上装模块的搭载需求，无需从零搭建行走与转向的基础结构。从实际使用维度看，这类底盘框架需要承担上装设备、动力电池、驾乘人员的全部载荷，同时传递转向动作、缓冲路面颠簸带来的冲击，所有结构件的受力路径都经过了明确的规划：两根纵向主纵梁采用等截面矩形管焊接成型，横向布置多根横梁形成封闭的框型承载结构，避免单点受力导致的框架变形，横梁的安装位置分别对应前悬架固定点、转向器安装位、电池舱承载位、后悬架固定点，让载荷能够均匀分散到整个车架结构上，不会出现局部应力集中的问题。转向系统采用齿轮齿条式转向结构，转向柱直接连接方向盘与转向器输入轴，转向器横拉杆两端分别连接左右前轮的转向节臂，转动方向盘时可同步带动两侧前轮偏转，转向梯形的参数经过匹配，保证转向时内外轮的转角差符合阿克曼几何特性，减少轮胎的侧滑磨损，转向柱的安装角度预留了足够的调节空间，可根据不同驾乘姿态调整方向盘的高度与倾角，适配不同的上装座舱布局。行走部分的四个车轮均配套独立的减震阻尼结构，前桥为转向桥，减震器上端固定在车架纵梁的延伸支架上，下端连接转向节，可过滤行驶过程中路面传递的垂直方向震动，后桥为驱动桥预留安装位，车架中部的横梁预留了驱动电机、传动半轴的安装接口，可根据动力需求选择后置后驱或者四驱的动力布局，不需要额外对车架进行打孔焊接改造。从安装边界来看，车架的整体宽度控制在常规小型车辆的通行尺寸范围内，轮距参数匹配常规非道路场地的通行需求，轴距预留了足够的上装安装空间，车架上平面的所有安装孔位都采用标准化的孔距设计，可直接固定货厢、作业机具、驾乘座椅等不同上装部件，车架底部的离地间隙满足非铺装路面的通过需求，避免行驶过程中底部部件磕碰路面凸起。设计过程中优先考虑了结构的易加工性，所有框架构件都采用标准规格的金属型材，切割焊接即可完成主体结构成型，不需要复杂的模具投入，转向机构的连接部件都采用通用化的销轴连接，后期维护更换配件时不需要定制特殊零件，减震器的安装位预留了不同硬度减震的适配空间，可根据实际承载重量调整减震阻尼参数，兼顾空载行驶的平顺性与重载状态下的支撑性。在功能特性上，该底盘将转向、承载、减震、行走的功能全部集成在框架结构上，不需要额外加装附属支撑结构，整体结构紧凑，重量控制合理，既能够满足低速行驶的结构强度要求，也不会因为冗余结构增加不必要的自重，转向机构的传动比经过匹配，方向盘的转动圈数与车轮偏转角度的对应关系符合常规驾驶习惯，不需要额外适应即可操作，车轮的安装位适配标准规格的充气轮胎，抓地力与缓冲能力能够满足草地、硬化路面、轻度非铺装路面的行驶需求。实际选型使用时，可根据自身的上装重量调整纵梁的型材壁厚，若搭载较重的作业设备，可在纵梁内部增加加强衬套提升局部承载能力，转向横拉杆的长度也可根据调整后的轮距进行小幅适配，不需要改动整体的转向几何设计，车架尾部预留了拖车钩的安装位，可满足小重量拖挂的使用需求，前部预留了照明灯、传感器的安装支架接口，方便后续拓展辅助行驶功能。
