讴歌车型排气歧管密封铜垫片结构设计

　　在汽车发动机排气系统的密封设计中，排气歧管垫片是承担高温高压燃气密封的核心零部件，直接影响发动机的排气效率、排放合规性与运行可靠性。本次涉及的垫片为适配讴歌特定排量机型的排气歧管密封件，采用1mm厚度的铜材作为基材，区别于传统的复合石墨或金属夹层垫片，纯铜材质的高温蠕变抗性更优，在排气侧持续800-900℃的工作温度下，不会出现有机材质老化烧蚀的问题，同时铜材的塑性变形能力可以在螺栓压紧力作用下，充分填充歧管与缸盖结合面的微观不平度，实现无泄漏的密封效果。

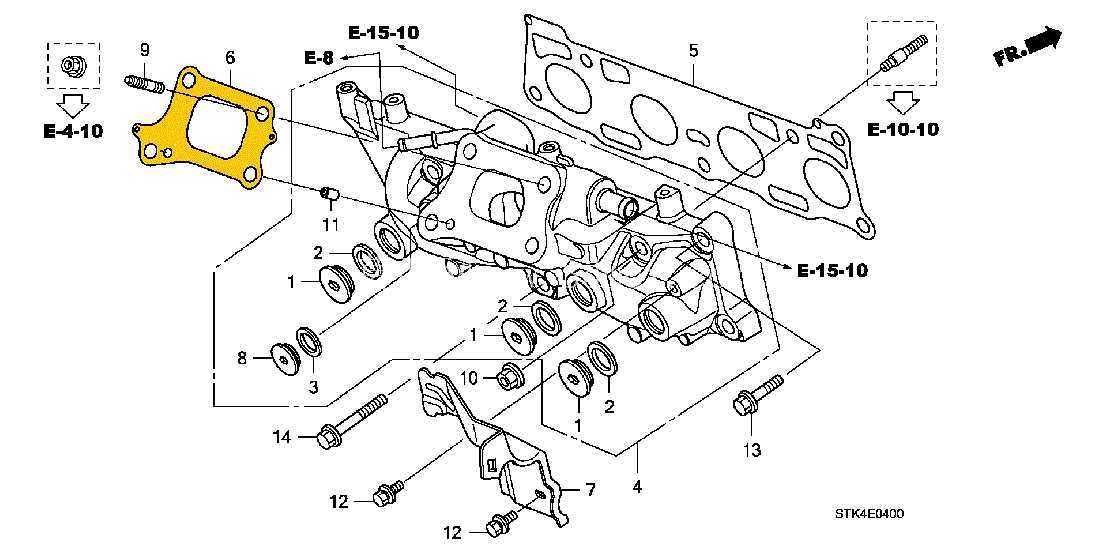

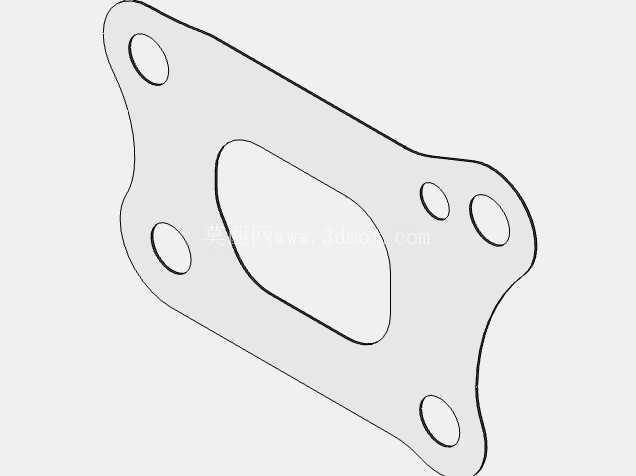

　　从实际装车场景来看，该垫片安装于发动机缸盖排气侧与排气歧管的结合端面，所处位置紧邻涡轮增压器进气法兰，工作过程中不仅要承受排气脉冲带来的周期性压力冲击，还要适配缸盖与歧管因热膨胀系数差异产生的相对滑移。设计过程中首先需要匹配结合面的安装边界：垫片的轮廓完全贴合排气歧管的安装法兰面，四个贯通的排气通道孔位与缸盖排气道、歧管进气口的位置度公差控制在0.1mm以内，避免孔位错位造成的排气截面积损失，防止出现排气紊流、增压器响应迟滞的问题。

　　安装孔位的排布完全遵循原厂螺栓的布置逻辑，每个螺栓孔周边预留了均匀的压紧力传导区域，避免局部压紧力不足导致的燃气泄漏。不同于普通平面垫片，该垫片在每个排气通道孔周边设计了微凸的密封筋结构，在螺栓拧紧后，密封筋处的接触压力会高于平面区域，形成环形的密封线，即使在发动机冷热交变的工况下，密封筋的弹性变形也可以补偿结合面的翘曲变形，杜绝长期使用后出现的密封失效问题。

　　从结构设计的细节来看，垫片的边角处做了R角过渡处理，避免安装过程中应力集中导致的铜片开裂，同时在靠近发动机侧的边缘预留了避让位置，不会与缸盖上的水温传感器、机油压力管路产生干涉。铜材本身的导热性能优异，可以快速将排气侧的热量均匀传导至整个法兰面，减少歧管与缸盖之间的局部温差，降低热变形量，延长整个排气连接结构的使用寿命。

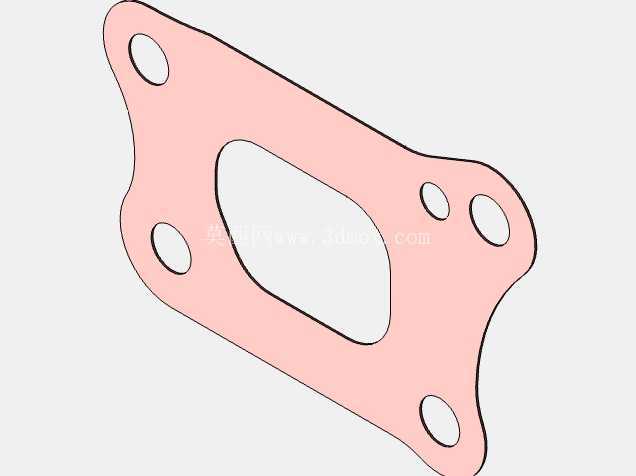

　　在三维建模过程中，需要严格还原垫片的实际安装公差，所有孔位的位置尺寸需要与原厂歧管、缸盖的安装孔位做装配干涉检查，确保在虚拟装配状态下，垫片与两侧结合面的贴合度达到95%以上，不存在局部悬空的区域。建模时需要考虑铜材冲压成型的工艺特性，所有折弯与冲孔位置的圆角设计要符合冲压工艺要求，避免出现冲压开裂的工艺缺陷，同时垫片的平面度公差控制在0.05mm以内，保证安装后压紧力均匀分布。

　　实际维修与选型过程中，这类铜基排气垫片相比传统复合垫片的重复使用性能更好，在拆卸后只要没有出现明显的压痕变形或烧蚀缺损，经过平整处理后可以再次安装使用，大幅降低维修成本。对于动力改装场景，加厚或定制的铜垫片还可以微调排气歧管的安装角度，适配改装后的涡轮增压器布置位置，同时不会降低密封性能。需要注意的是，安装这类铜垫片时，螺栓的拧紧力矩需要严格遵循原厂规范，按照对角分次拧紧的顺序操作，避免因压紧力不均导致垫片压溃或密封失效，同时不需要额外涂抹密封胶，铜材本身的塑性变形即可实现可靠密封，多余的密封胶反而可能在高温下碳化脱落，堵塞排气道或损坏涡轮增压器的叶轮。

　　在排气系统的整体匹配中，该垫片的厚度选择也经过了严谨的计算，1mm的厚度既可以提供足够的变形补偿量，填充结合面的加工公差与变形量，又不会因为厚度过大导致排气歧管安装位置偏移，影响后续排气管路的对接精度。垫片的材质选择T2紫铜，纯度达到99.9%以上，不含其他杂质成分，高温下不会产生氧化皮脱落，避免对后级的三元催化器、氧传感器造成污染，满足排放法规的相关要求。
