丰田SW4/Fortuner越野款前防护杠结构设计

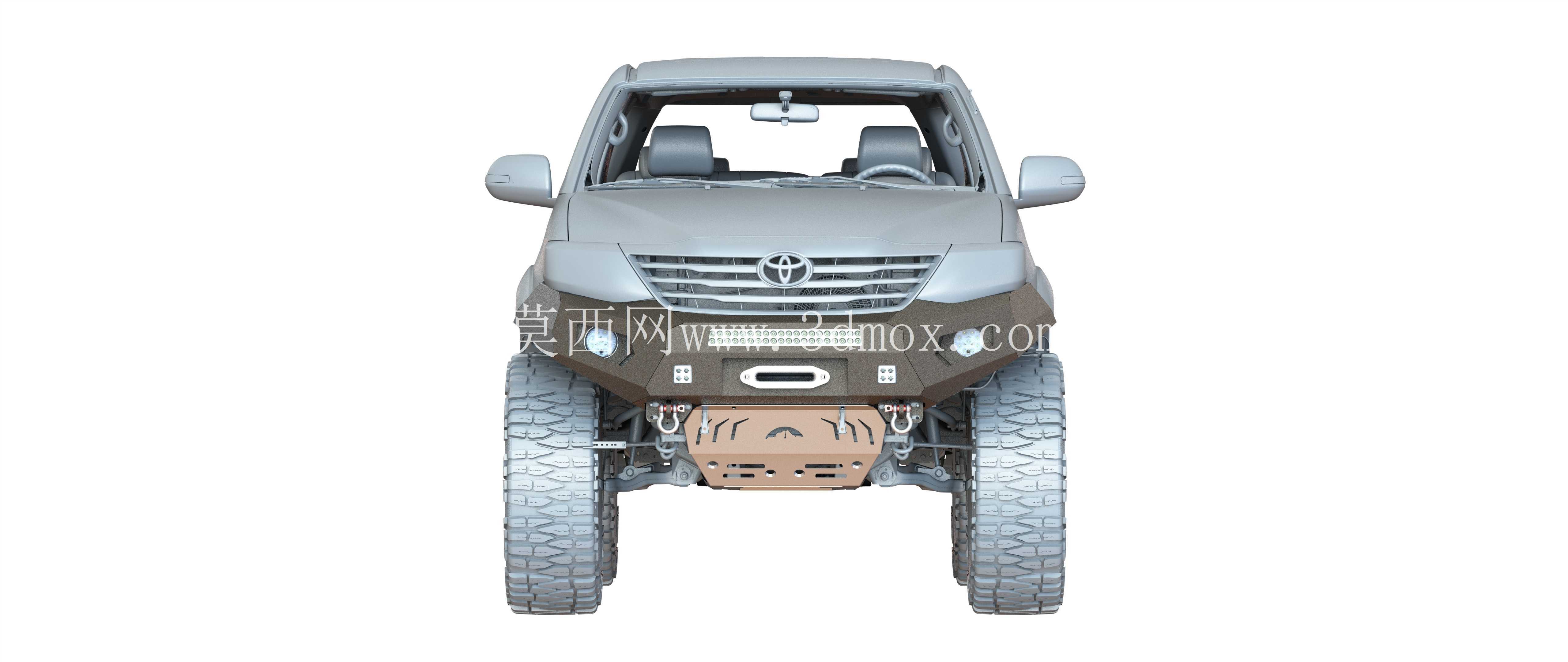

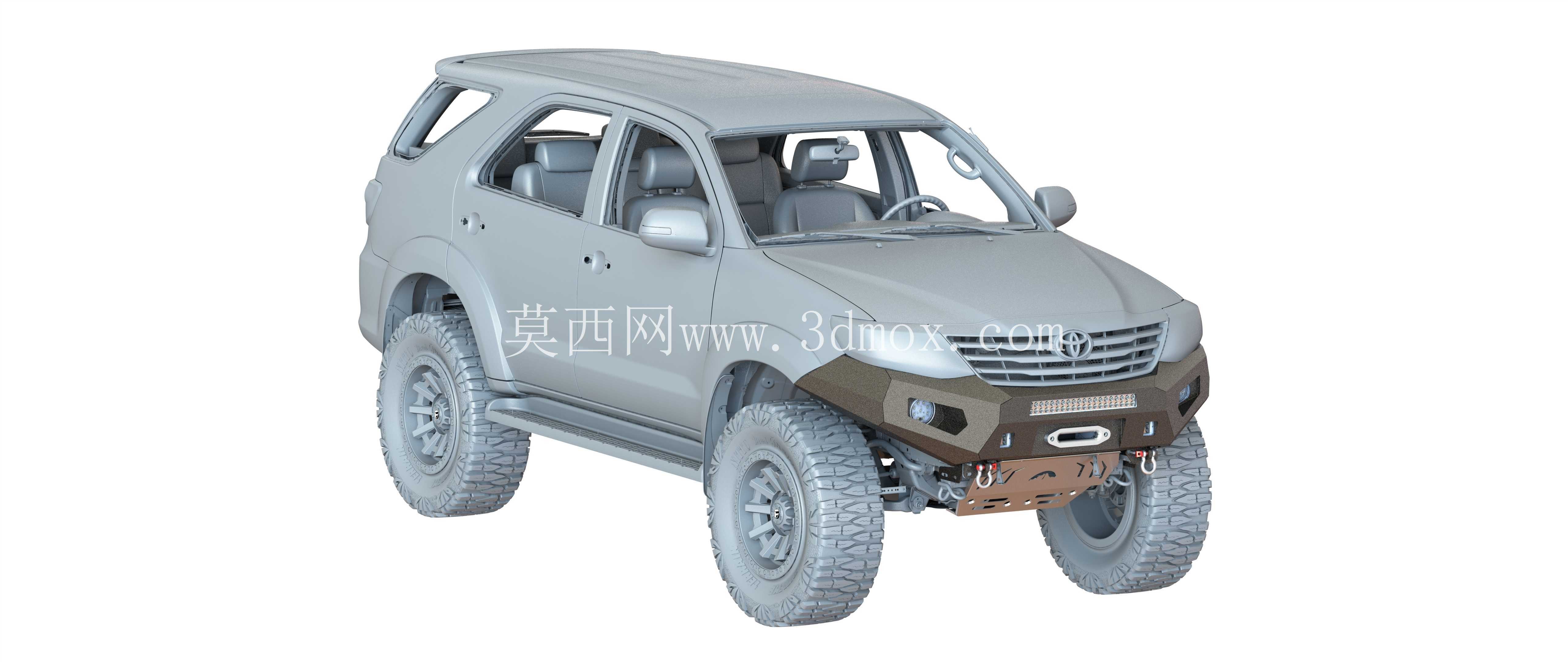

　　这款适配丰田SW4/Fortuner车型的前防护杠，核心服务于越野改装场景下的车头防护需求，在非铺装路面穿越、丛林穿越、岩石攀爬等工况中，能够有效抵消路面飞石、低矮障碍物、灌木枝桠对原车前脸、水箱框架、前大灯下部区域的冲击，避免原车覆盖件、散热总成出现磕碰破损。从结构设计逻辑来看，该防护杠采用分体式模块化布局，主体承载梁采用高强度钢弯折成型，安装点位完全匹配原车纵梁前端的预留孔位，无需对原车车架进行打孔、切割等破坏性改动，安装时仅需拆除原车前杠下部的塑料护板，将杠体的安装支脚与纵梁法兰面通过螺栓紧固即可，整体安装边界控制在原车前脸外廓范围内，单侧外伸量不超过原车翼子板最外侧30mm，不会影响车辆的转弯通过性，

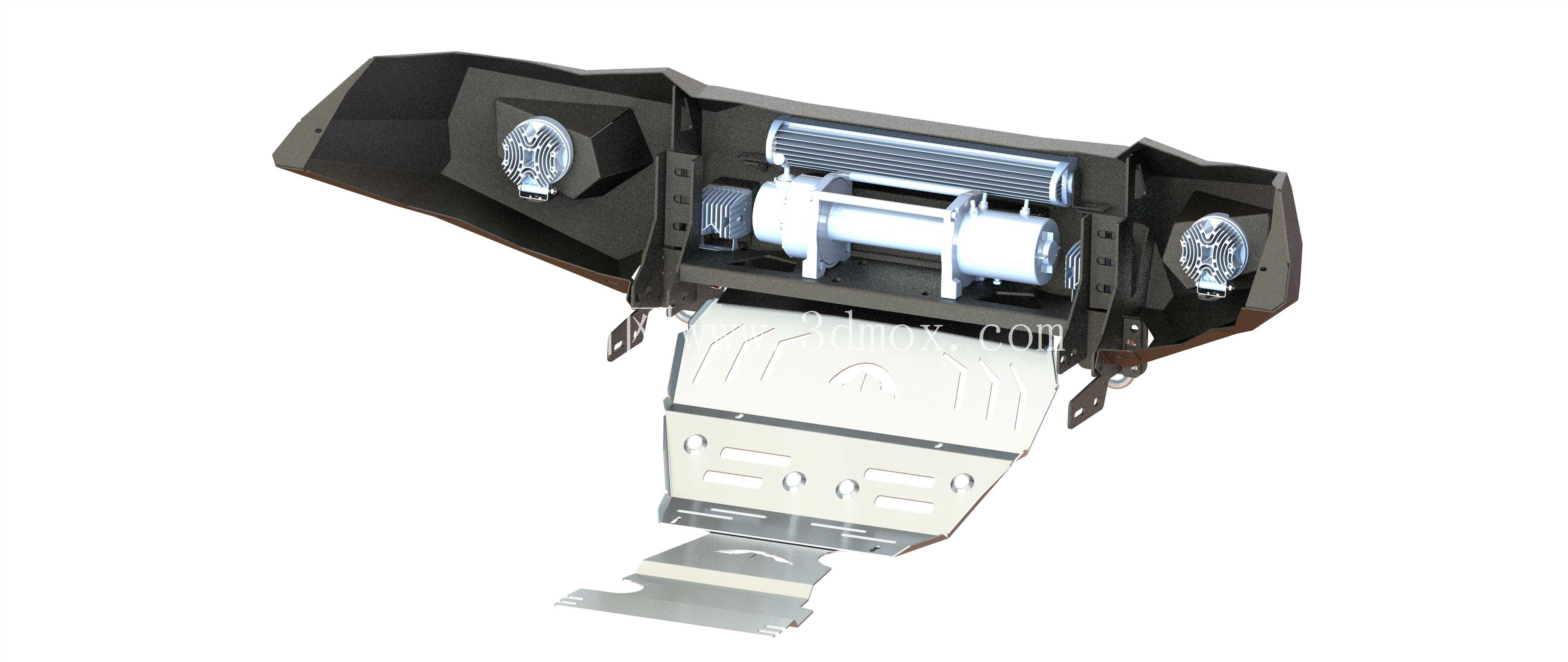

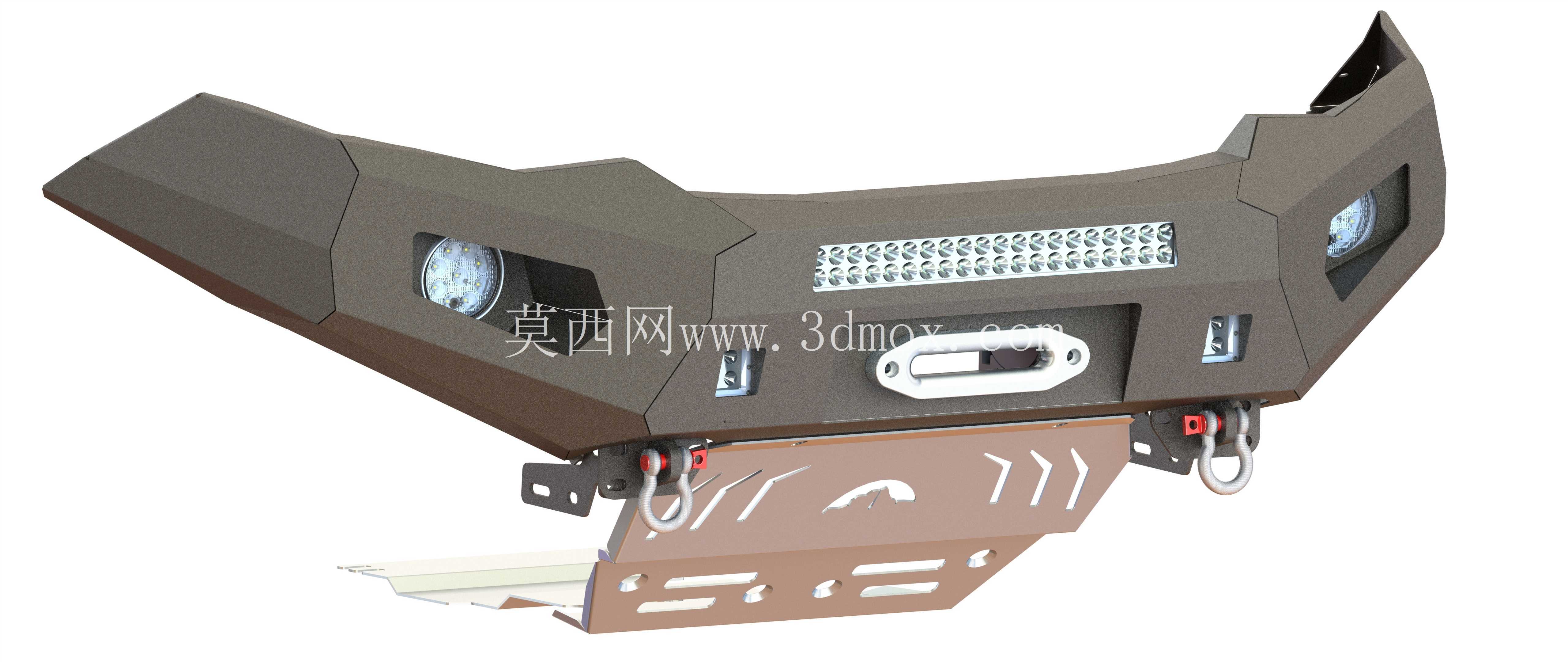

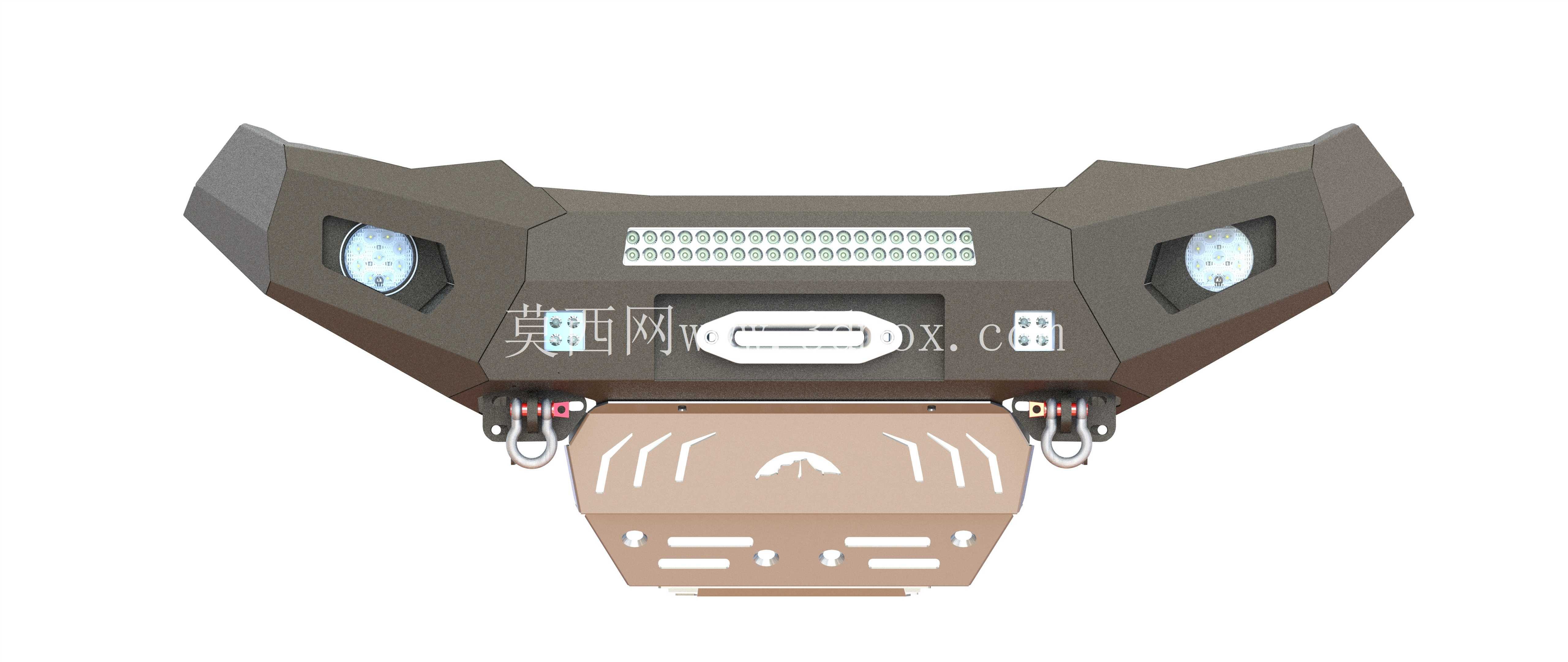

　　也不会额外增加过多的车头重量，避免出现车头配重失衡导致的转向手感变重问题。防护杠中部预留了绞盘安装位，内部空间可容纳常规12000磅规格的越野绞盘，安装位的加强筋与主承载梁直接焊接为一体，能够承受绞盘满负荷拖拽时的拉力载荷，不会出现杠体变形、安装位撕裂的问题；杠体两侧设置了辅助灯安装支架，可适配圆形、方形的越野辅助射灯，支架的走线孔位做了橡胶护圈处理，避免越野颠簸过程中线束被金属边缘割破绝缘层。杠体下部设计了两个拖车点，拖车点采用加厚钢板折弯成型，与主纵梁直接连接，额定拖拽载荷不低于5吨，可满足陷车时的硬拖拽需求，同时拖车点的位置避开了原车的雷达探头安装位，不会干扰原车驻车雷达的正常探测。从外形尺寸来看，

　　该防护杠整体宽度与原车前脸宽度保持一致，高度方向覆盖原车中网下部至前桥差速器上部的区域，既能够对核心部件形成有效防护，又不会遮挡原车中网格栅的进气通道，保证水箱、空调冷凝器的散热效率不受影响；杠体表面的棱角过渡做了圆弧处理，避免在越野过程中对行人、周边植被造成过度剐蹭，同时也能降低高速行驶时的风阻和风噪。在细节设计上，防护杠与原车翼子板、前大灯的贴合间隙控制在3mm以内，安装后不会出现明显的缝隙不均问题，杠体上部的轮廓与原车中网下沿完全贴合，能够阻挡泥沙、雨水直接冲刷水箱散热片，减少散热片的堵塞概率；杠体预留了原车牌照安装位，符合道路行驶的号牌安装规范，不需要额外调整牌照安装位置。针对越野场景的使用需求，

　　防护杠的表面处理采用了耐磨防刮的涂层工艺，能够抵御飞石击打、树枝剐蹭造成的涂层脱落，即使出现轻微磕碰也不会出现大面积锈蚀的问题；杠体内部预留了天线安装座，可适配车载电台的天线安装，不需要额外在车身上打孔固定天线。从结构强度的角度来看，主承载梁的截面采用了封闭箱型结构，相比开口式的C型梁结构，抗扭、抗冲击性能提升40%以上，在正面撞击低矮障碍物时，能够将冲击力均匀分散到两侧的纵梁安装点，避免单点受力造成的纵梁变形；杠体与车架连接的支脚采用了三角加强筋结构，能够承受纵向、横向的复合载荷，在斜向撞击障碍物时也不会出现支脚断裂的问题。在实际使用场景中，这款防护杠除了基础的防护功能外，还可作为车头的拓展安装平台，用户可根据自身使用需求加装砂石挡、牛栏杠延伸段、管线固定支架等改装部件，所有拓展点位均采用标准化的螺纹孔设计，通用市面上主流的越野改装配件，不需要额外进行打孔焊接作业。
