10.525GHz微波运动检测传感模块

　　这款微波探测模块的核心工作逻辑依托多普勒频移原理，当固定频率的微波信号发射后，遇到空间内的移动物体时，反射回波的频率会与发射频率产生偏移量，模块通过对该偏移量的解析计算，就能判定探测范围内是否存在物体运动，相比传统红外热释电探测方案，它不受环境温度、光线明暗、遮挡物（非金属材质）的干扰，探测稳定性更适配复杂工业与民用场景。

　　从实际落地场景来看，这类模块常被集成在自动感应照明灯具、非接触式门禁触发装置、工业设备区域安全防护预警、智能仓储的人员动线统计、停车场道闸的车辆存在检测等场景中，比如在厂区设备安全围栏区域，当人员越过预设探测边界时，模块能快速输出触发信号给上位控制系统，及时切断设备运行动力源，避免机械伤害事故；在地下车库的照明控制回路中，模块可以替代传统声控、红外感应装置，不会因为环境温度过高导致探测灵敏度下降，也不会因为环境噪音产生误触发。

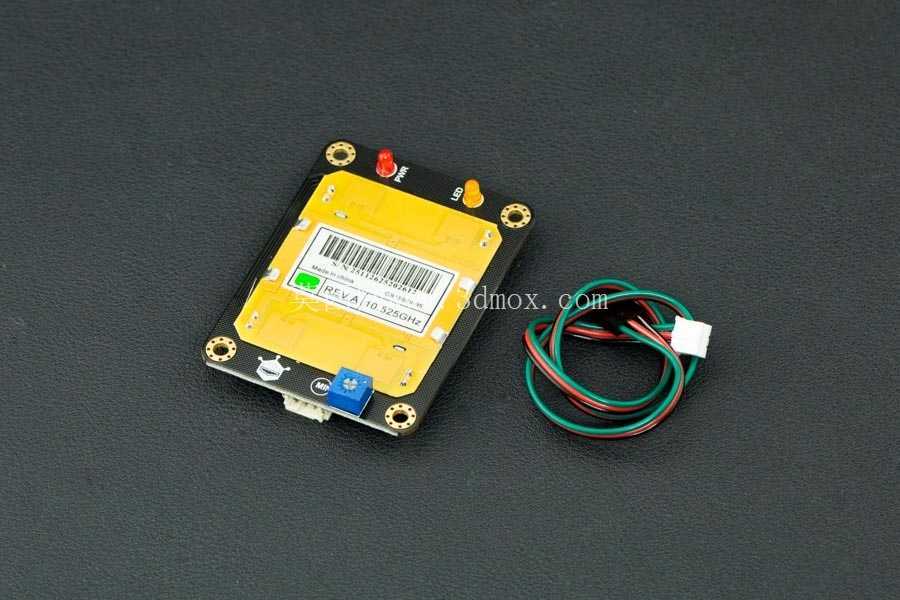

　　在功能特性设计上，模块将微波振荡电路、信号混频处理单元、信号放大电路、输出接口全部集成在单块PCB基板上，板载的微调电位器可以根据实际安装场景调整探测灵敏度与有效探测距离，板载的状态指示灯能直观反馈模块的工作状态与触发状态，配套的接插连接线采用标准PH2.0间距接插件，不需要额外焊接就能完成与主控板的接线，降低集成阶段的装配工作量。模块的工作频段固定在10.525GHz，属于ISM开放频段，不需要额外申请无线电使用资质，适配绝大多数民用与工业场景的合规要求。

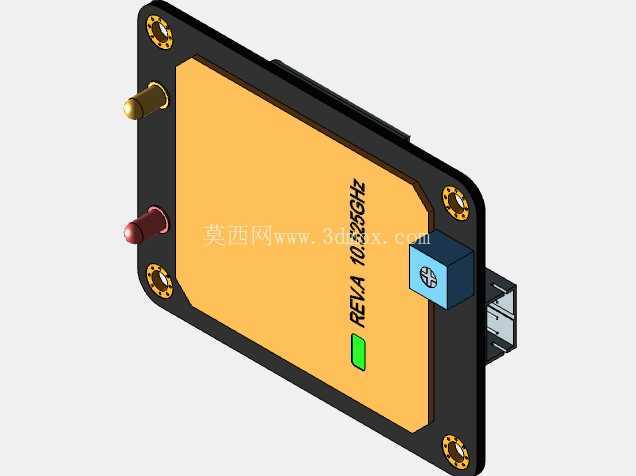

　　从结构设计思路来看，模块采用四角带安装固定孔的板式结构，基板采用FR-4环氧玻璃布材质，表面做沉金处理提升焊盘抗氧化能力，核心射频区域做覆铜屏蔽处理，减少外界电磁信号对微波振荡电路的干扰，同时也降低模块自身对外的电磁辐射泄漏。板上的接插件全部采用卧式贴装布局，避免立式接插件在装配过程中受外力碰撞导致焊盘脱落，所有外接接口都布置在基板的同一侧边缘，方便布线时的线束整理。

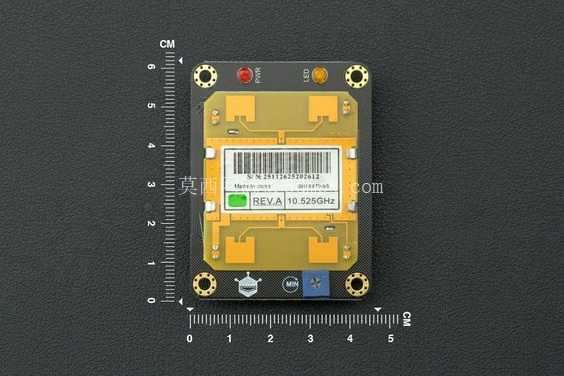

　　在外形尺寸与安装边界上，模块整体为正方形板式结构，四个安装孔的孔位间距适配标准的电子模块安装孔距，安装孔采用金属化过孔设计，既可以用铜柱配合螺丝做架空安装，也可以直接用螺丝固定在设备壳体的安装柱上，安装时需要注意模块正面的微波发射面不能紧贴金属材质遮挡，金属材质会完全屏蔽微波信号导致探测失效，最佳安装方式是让探测面朝向需要覆盖的探测区域，与遮挡物保持至少10mm以上的间隙，模块整体厚度较薄，对安装空间的纵深要求不高，即使是内部空间紧凑的感应类小家电、小型自动化检测设备，也能找到合适的安装位置。模块配套的连接线长度足够满足常规设备内部的布线需求，线束采用红黑绿三色线区分电源正、电源地、信号输出，接线时不容易出现线序接反的问题。

　　在实际选型集成过程中，结构设计人员需要注意模块的探测角度范围，安装时要避开设备内部的金属结构件正对探测面，同时要考虑模块的供电走线与信号走线尽量远离设备内部的强电线路，避免强电干扰导致信号误触发。如果是在户外场景使用，还需要在模块外部加装非金属材质的防水外罩，外罩材质优先选择ABS或者PC材质，不会对微波信号产生过多衰减，同时能满足户外防水防尘的防护等级要求。
