机器人测距用SRF05超声波模块结构设计

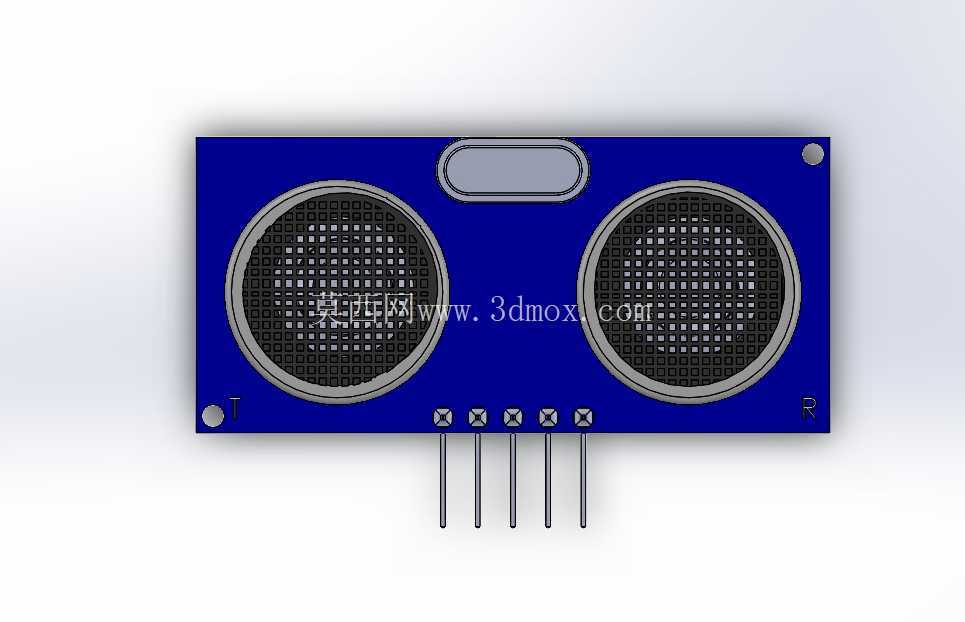

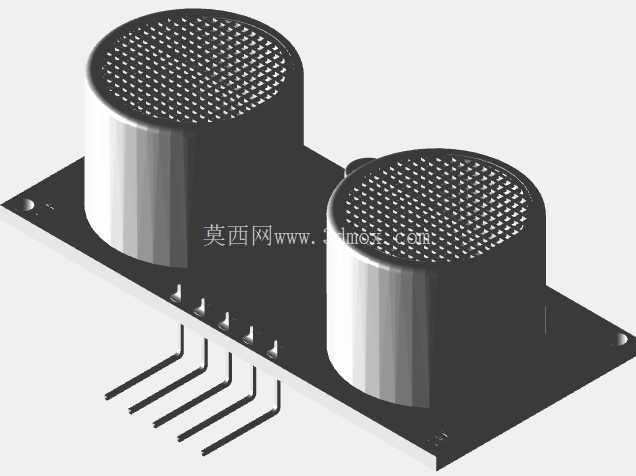

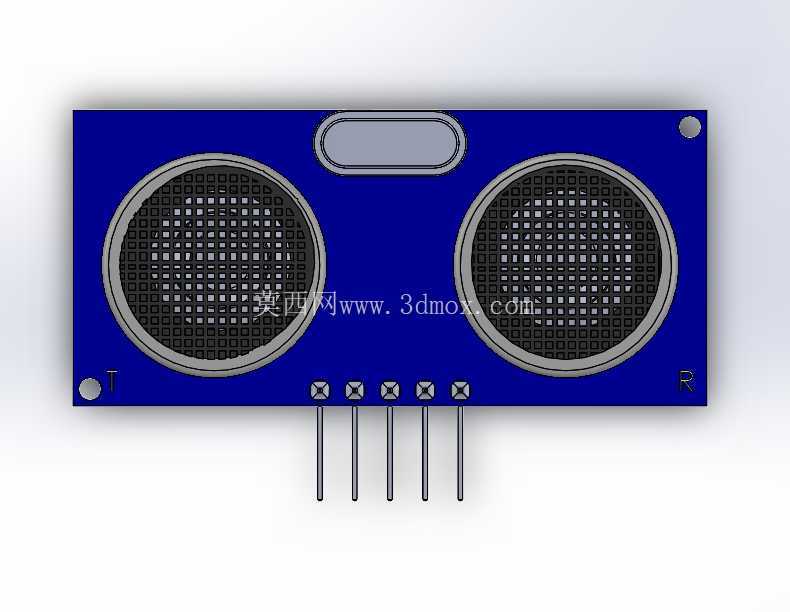

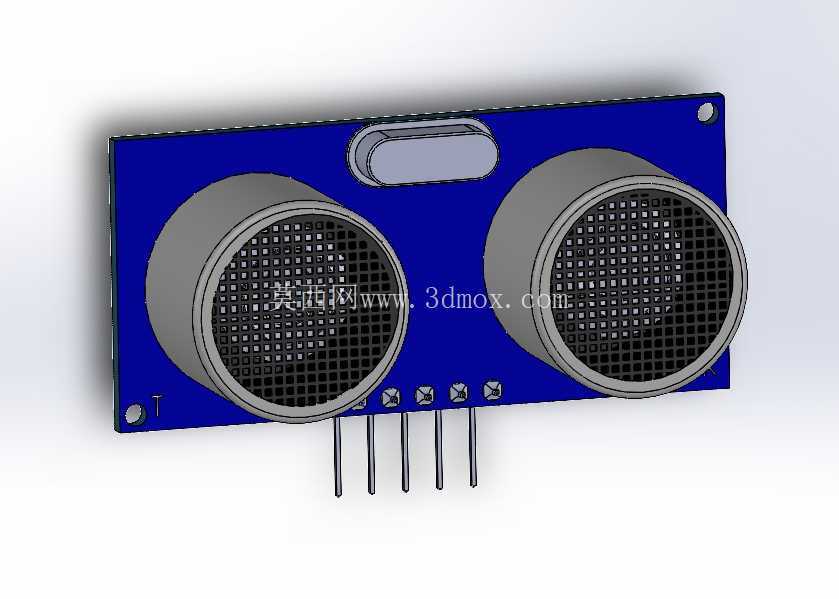

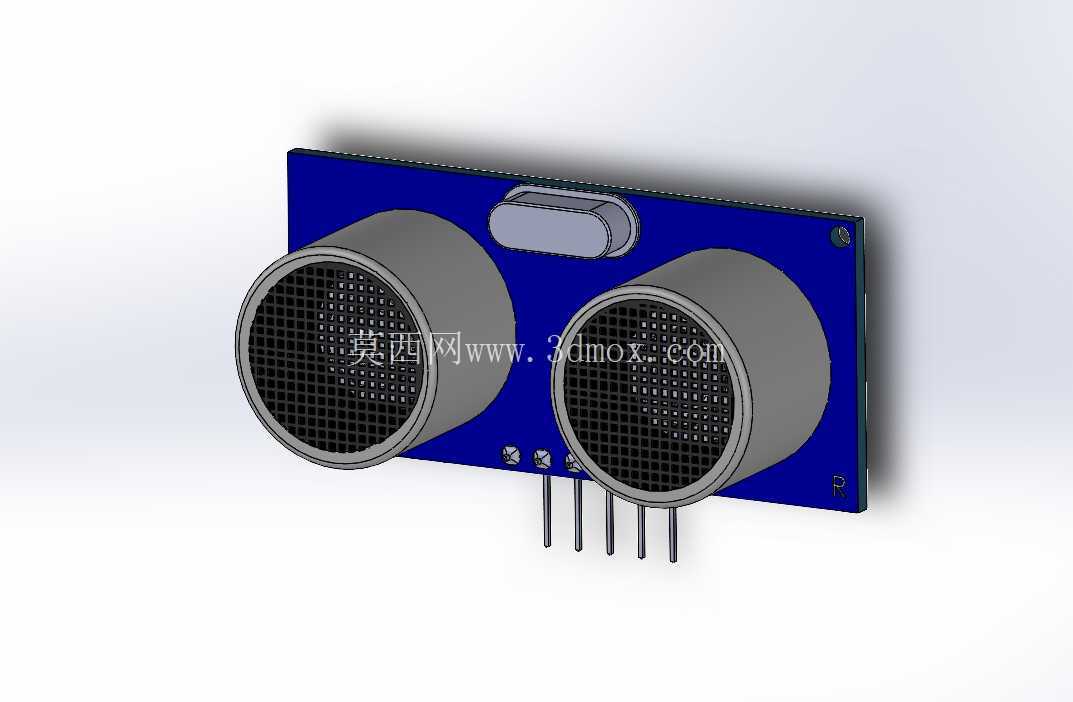

　　既避免发射端的余震直接串扰到接收端造成近距测距盲区，又尽可能缩小两个换能器的间距，减少三角测距带来的近距误差。换能器采用金属网罩封装，网罩的开孔率经过匹配设计，既可以保护内部的压电陶瓷振片不受外力磕碰、灰尘侵入，又不会对40kHz的超声波传输造成明显的声阻抗衰减，网罩与圆柱形外壳采用卷边压合工艺，保证长期振动工况下不会出现松脱异响。两个换能器中间靠上的位置布置了圆柱形的晶振元件，为模块的计时电路提供稳定的时钟基准，保证飞行时间计时的精度，最终换算出的距离值误差可以控制在3mm以内，满足多数机器人的测距精度要求。PCB基板的下边缘引出四根直插排针，分别对应电源正、触发信号输入、回波信号输出、电源地四个引脚，排针的间距采用标准2.在移动机器人的自主导航场景里，避障与距离感知是最基础的感知层需求，SRF05超声波模块作为非接触式测距的经典选型，常年被应用在小型教育机器人、AGV小车、服务机器人的近距测距单元中，相比红外测距，它对光照、被测物体颜色的敏感度更低，在粉尘、弱光的复杂工况下也能保持稳定的测距输出，有效测距范围覆盖2cm到450cm区间，足以覆盖室内移动机器人的近场避障需求。从结构设计来看，这款模块采用双层功能分区的布局，蓝色PCB基板作为整个模块的承载基体，基板正面并排布置两个圆柱形声学换能器，其中一个负责向外发射40kHz的超声波脉冲，另一个负责接收经障碍物反射回来的回波信号，两个换能器的中心距经过严格测算，54mm排距，既可以直接插在面包板上做原型验证，也可以通过排针焊接在机器人的主控载板上，或者通过杜邦线连接到主控IO口，安装适配性极强。从安装边界来看，整个模块的外形为规则矩形，基板厚度1.6mm，两个换能器突出基板正面的高度一致，安装时只需要在载板上预留对应排针位置的过孔，同时保证换能器正面没有遮挡物即可，模块背面没有突出元件，可以直接贴装在平整的安装面上，不需要额外预留背部空间。在实际选型应用中，需要注意模块的安装角度，两个换能器的发声面要垂直于待测方向，倾斜安装会导致回波反射方向偏移，出现测距值偏大甚至无法接收到回波的情况；同时多模块并排安装时，要预留至少15cm的间距，避免相邻模块的发射信号互相干扰，造成误触发。

　　模块的电路部分全部布置在PCB基板上，换能器的引脚直接焊接在基板焊盘上，减少外接连线带来的信号干扰，整个模块没有活动部件，抗振动性能优异，可以适应移动机器人行进过程中的持续振动工况，不会因为长期颠簸出现元件松脱、参数漂移的问题。在做三维结构集成设计时，需要重点关注换能器前方的净空区域，不能有透明亚克力、薄塑料板等半透声材料遮挡，哪怕是很薄的遮挡物也会造成超声波的提前反射，导致测距值失真；同时模块的供电引脚要做好滤波处理，避免电机运转时的电源尖峰干扰模块的计时电路，造成测距跳变。这款模块的结构设计充分考虑了原型开发和批量集成的双重需求，标准化的引脚定义、规整的外形尺寸，让结构工程师在做机器人本体设计时，可以快速完成安装位的预留，

　　不需要为模块定制复杂的固定结构，只需要两个简单的定位柱或者一颗固定螺丝就可以完成模块的紧固，大幅缩短机器人的结构开发周期。在教育机器人领域，这款模块因为接线简单、测距稳定，也被大量应用在单片机教学、机器人竞赛的场景中，学生只需要给模块发送一个10us以上的高电平触发信号，模块就会自动发出8个40kHz的超声波脉冲，同时检测回波信号，通过输出高电平的时长就可以换算出障碍物的距离，不需要复杂的驱动电路，上手门槛极低。从声学设计的角度，两个换能器的指向性为30度左右的圆锥角，在安装时可以根据需要的探测范围调整模块的安装高度，比如用于地面台阶检测时，可以将模块向下倾斜一定角度，让超声波束覆盖到前方的地面区域，及时检测到台阶落差，

　　避免机器人跌落；用于前方避障时，可以将模块水平安装，让波束中心高度与机器人本体的中心高度一致，覆盖前方的障碍物区域。模块上的晶振采用卧式安装，高度低于换能器的突出高度，不会在换能器前方形成遮挡，同时卧式安装的抗振性能优于立式安装，在持续振动的工况下不容易出现引脚断裂的问题。整个模块的所有元件都布置在PCB的同一面，生产时可以采用单面SMT加波峰焊的工艺，生产效率高，成本可控，适合批量应用在消费级机器人、小型智能设备上。在做三维建模时，需要准确还原排针的长度和位置，保证模型导入到装配体中时，排针可以准确穿过载板的过孔，不会出现干涉；同时要准确还原换能器的直径和突出高度，方便设计师在做外壳设计时，预留对应的出声孔位置，出声孔的直径要略大于换能器的直径，避免外壳边缘遮挡超声波的传输路径。
