工业称重显示控制终端数字指示器

　　这款称重数字指示器是工业称重系统里的核心人机交互终端，日常在生产车间的原料入库检重、流水线成品重量分选、仓储物流的货件称重计量、小型台秤与平台秤的配套控制场景里都能见到它的身影，它承担着把称重传感器输出的微弱毫伏级模拟信号，经过内部电路放大、AD转换、数字滤波后换算成直观重量数值显示的核心作用，同时还能输出开关量信号对接后续的分选、报警、记录设备，完成整套称重计量流程的闭环控制。

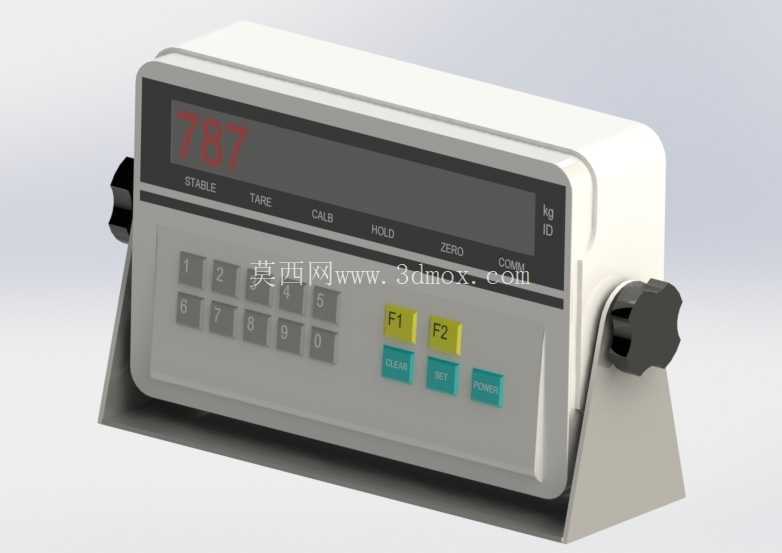

　　从结构设计思路来看，整个壳体采用倾斜式台装布局，操作面与水平面保持约15度的仰角，操作人员站立或者坐姿操作时，视线刚好能垂直对准显示区域，不用刻意低头或者调整视角就能快速读取数值，避免长期操作带来的视觉疲劳。壳体两侧设置的旋钮式锁紧结构，是用来调整显示终端的俯仰角度的，松开旋钮可以根据安装工位的视线高度调整屏幕倾角，锁紧后能保证设备在长期使用、甚至车间有轻微振动的工况下不会自行移位，适配不同身高操作人员的使用习惯，也能满足不同安装台面的高度差需求。

　　前面板的布局完全按照工业现场的操作逻辑排布，最上方的红色数码管显示区域采用高亮度红色发光段，即使在车间强光环境下，距离3到5米的位置也能清晰读取重量数值，显示区域旁标注的STABLE、TARE、CALB等状态标识，能直观反馈当前设备的运行状态：稳定标识亮起代表当前重量数值已经稳定可以读取，去皮标识亮起代表已经完成皮重扣除，校准标识则提示设备处于校准流程中，操作人员不用进入菜单就能快速判断设备状态。下方的数字按键区采用凸起式硅胶按键，按键行程适中，戴劳保手套操作也能准确触发，不会出现误触的情况，功能按键用黄、青两色做区分，黄色的功能键对应常用的参数切换、功能选择，青色按键对应清零、去皮、确认等高频操作，颜色区分能让操作人员在快速作业时不用仔细辨认按键文字，靠颜色记忆就能完成操作，提升作业效率。

　　从安装边界来看，这款终端属于台式安装的小型仪表，整体宽度控制在200毫米以内，深度在150毫米左右，底部自带的支撑支架不用额外打孔固定，直接放置在工作台面、秤体侧边的安装平台上就能使用，也可以通过背部的安装孔扩展壁挂安装，适配不同的安装场景。接线区域设置在设备背部，传感器接线、电源接线、通讯接口都做了防呆设计，不同功能的接口采用不同的针脚定义，现场接线时不会出现插错的情况，接口处还预留了防水胶圈的安装位置，在有少量粉尘、溅水的车间环境里也能稳定工作，不会因为杂物进入接口导致接触不良。

　　功能设计上，这款指示器内置了多级数字滤波算法，针对车间里的设备振动、物料冲击带来的重量波动，能自动过滤无效的波动信号，快速锁定稳定的重量值，避免因为数值跳动导致的计量误差；去皮功能支持连续皮重扣除，在多次累加称重的场景里，可以逐次扣除容器重量，直接读取净重数值；零点跟踪功能会在设备空载时自动修正零点漂移，避免因为温度变化、传感器蠕变带来的零点偏差，长期使用不用频繁手动校准。设备预留的通讯接口可以对接PLC、打印机、上位机系统，重量数据可以实时上传到生产管理系统，完成重量数据的自动记录、统计，不用人工抄录，减少人工记录带来的误差，也能满足生产流程的数字化追溯需求。

　　在结构细节处理上，壳体的边角都做了圆弧过渡，没有尖锐的棱角，避免操作人员在安装、操作时被磕碰划伤；按键面板和壳体之间采用无缝压合工艺，日常清洁时可以直接用湿抹布擦拭表面的灰尘、物料残留，不会有液体渗入设备内部损坏电路；底部的支撑脚采用防滑橡胶材质，放置在光滑的金属台面上也不会轻易滑动，即使操作按键时施加按压力，设备也不会移位，保证操作的稳定性。
