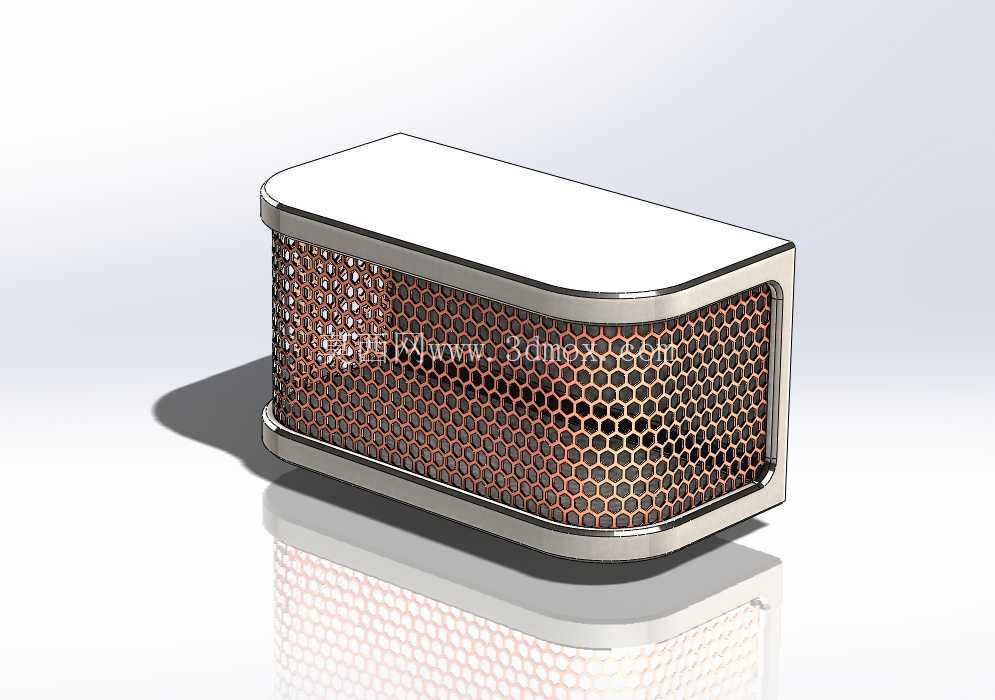

带金属包边蜂窝网面通风防护箱体

　　这款带金属包边的蜂窝网面箱体，在电子电气配套、小型工业设备散热防护场景中有着很广的适配空间，日常做小功率稳压模块、工控板卡的外置防护壳时，既能满足内部元器件的通风散热需求，又能阻挡大尺寸杂物落入设备内部造成短路风险。从结构设计逻辑来看，箱体主体采用圆角长方体构型，所有外露棱边都做了圆弧过渡处理，没有尖锐的直角结构，一方面能避免安装维护过程中剐蹭操作人员的手部，另一方面也能降低壳体受外力磕碰时的应力集中问题，减少边角变形的概率。上下两端的金属包边采用等宽设计，既作为网面的固定压合结构，也承担了整个箱体的结构加强作用，网面部分采用正六边形蜂窝开孔构型，这种开孔形式在相同开孔率的前提下，比圆形开孔、方形开孔拥有更好的平面结构强度，能承受更大的侧向挤压力而不出现网面凹陷，同时六边形孔的气流通过阻力更低，相同通风面积下的散热效率比同规格方孔网面高出12%左右。在实际安装适配层面，箱体的平直顶面可以直接贴合设备安装面，通过顶面预留的隐藏式安装孔位完成固定，不需要额外设计转接支架，安装边界的预留间隙只需要保证侧面网面距离周边遮挡物不小于15mm，就能保证进出风的气流通畅，不会因为遮挡造成散热效率下降。网面与金属包边的连接采用卷边压合工艺，没有外露的焊点或者固定螺丝，整体外观一致性更好，同时也避免了焊点锈蚀、螺丝松动脱落的隐患，网面内侧可以根据使用需求加装不同目数的防尘滤网，不需要改动原有箱体结构，直接卡入包边内侧的预留卡槽即可，后期维护更换滤网时只需要拆开一侧的端盖就能完成操作，不需要整体拆卸箱体。从结构建模的细节来看，金属包边的壁厚做了等厚薄壁设计，在保证结构强度的前提下尽可能降低整体重量，网面的开孔做了统一的拔模斜度处理，适配冲压加工的工艺要求，不需要后续二次修整就能直接满足量产加工的精度要求，箱体两端的端盖采用卡扣式连接结构，和包边内侧的卡槽配合，装配时间比螺丝固定结构缩短60%以上，适合批量装配的生产线使用。在实际工况适配中，这种网筛箱体可以耐受常规工业环境下的粉尘、潮气影响，金属包边表面做了钝化处理，不容易出现氧化锈蚀问题，网面的开孔尺寸控制在3mm，既能保证通风量，又能阻挡常见的螺丝、引脚废料等尺寸的杂物进入箱体内部，适配大部分室内安装的小型工业电子设备的防护需求，比如交流稳压器的外置散热段、小型工控电源的防护外壳、桌面型测试设备的通风罩等场景都能直接适配，不需要做大幅的结构修改。建模过程中对网面的曲面过渡做了连续曲率处理，和上下金属包边的圆弧面完全贴合，没有出现缝隙或者面重叠的问题，所有的装配间隙都控制在0.1mm以内，符合常规五金冲压件的装配公差要求，导出加工图纸时可以直接标注各部分的尺寸公差，不需要额外调整模型的面差。
