3/16英寸规格金属快速连接锁扣结构

　　日常在轻型索具连接、户外装备挂载、小型吊具配套、宠物牵引绳接驳、箱包锁具改装、小型传动链条临时接长等场景里，这类小规格快速链接件的使用频率远高于很多人的固有认知，很多结构工程师在做小型挂载结构设计时，往往会优先选用这类标准快接件，而非专门定制非标连接结构，核心原因就在于这类零件的受力逻辑经过了几十年的市场验证，安装拆卸不需要额外专用工具，后期维护替换的成本极低。

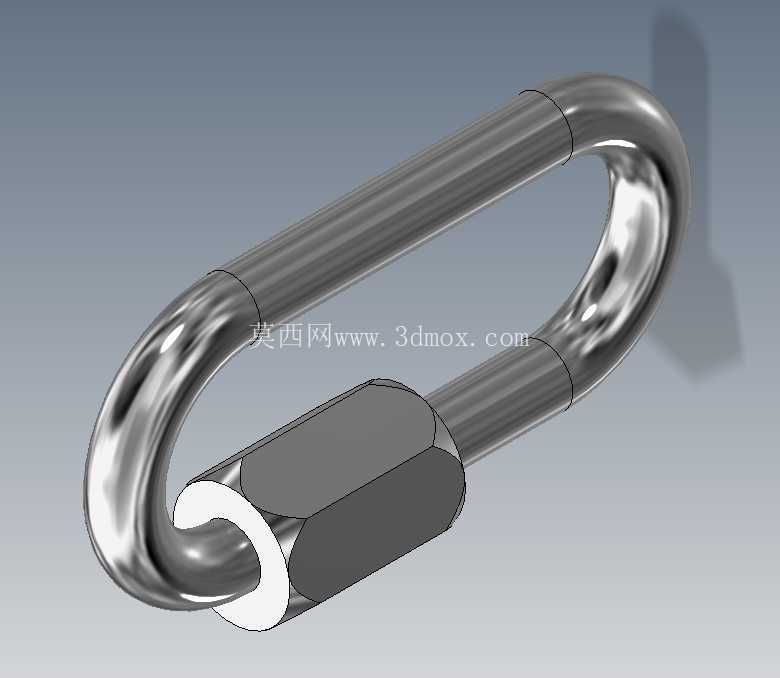

　　这款3/16英寸规格的快速链接，整体采用闭环弯制的金属杆体搭配中部螺纹锁紧螺套的结构，没有额外的活动销轴、弹簧等易损小零件，整体结构的冗余度很低，不会因为细小零件的锈蚀、脱落导致连接失效。杆体部分采用圆钢弯制成对称的长环形，两个端头分别加工出外螺纹段，其中一个端头的螺纹段长度略短，另一个端头的螺纹段更长，用来适配中部锁紧螺套的旋合行程，螺套采用外六角结构，方便使用者用普通扳手或者甚至徒手就能完成旋紧操作，不需要专门配备异形工具，在户外无工具的应急场景下，甚至可以借助硬物卡住六角面完成锁紧。

　　从设计逻辑上看，这款快接件的受力路径非常清晰，当两端承受拉力载荷时，力会沿着弯制的环形杆体直接传递到中部的螺套上，螺套同时和两个杆端的螺纹旋合，将两个端头牢牢锁止，不会出现脱开的风险。弯制的环形部分做了平滑的圆弧过渡，没有尖锐的直角折弯，一方面避免了折弯处的应力集中，提升了整体的抗疲劳强度，另一方面光滑的圆弧面不会刮伤连接的绳索、链条或者被挂载的工件表面，适配软质吊索、织带等易被刮损的连接件使用。

　　尺寸边界上，3/16英寸对应的杆体直径约4.76毫米，整体环形的内空长度适配同规格的链条链环、直径6毫米以内的织带挂环、8毫米以内的绳索绳圈，安装时不需要对配套连接件做额外的扩孔、改制，直接将螺套旋开，把需要连接的两个部件分别套入环形杆体后，再将螺套旋紧到位即可，整个安装过程耗时不超过10秒，相比传统的卸扣需要插销轴、拧保险螺母的操作，效率提升非常明显。

　　需要注意的是，这类快接件在设计时已经考虑了防松的需求，螺套和杆端螺纹采用普通公制或者英制粗牙螺纹，螺套旋紧后和杆体的贴合面有足够的摩擦力，在常规的振动工况下不会自行松脱，如果是用于高频振动的设备连接场景，只需要在螺套贴合面增加一个薄弹簧垫圈，就能进一步提升防松性能，不需要对零件本身做任何结构修改。杆体表面做了抛光处理，一方面提升了金属的抗锈蚀能力，另一方面降低了表面的摩擦系数，和连接件接触时的磨损更小，长期使用后也不会因为表面锈蚀导致螺套无法旋开。

　　很多结构设计新人在选用这类连接件时，容易忽略螺套的旋合行程问题，这款快接件的螺套完全旋开后，两个杆端之间的开口间隙刚好能容纳同规格的链环穿过，不会出现间隙过小无法穿入、间隙过大导致螺套无法完全锁止的问题，这也是成熟标准件的设计优势——所有的尺寸公差都经过了多轮实际场景验证，不需要设计者再去反复核对开口尺寸、旋合长度等细节参数，直接按照载荷等级选用对应规格即可。

　　在实际的设备配套场景里，这类小规格快接件常被用在小型灯具的悬挂挂载、设备检修门的临时锁止、线缆走线的临时吊挂、户外露营装备的部件连接、健身器材的钢索接驳等场景，因为其结构紧凑，安装后不会突出过多的结构，不会和周边的零部件产生运动干涉，整体重量也很轻，不会给挂载的部件增加过多的额外负载。相比焊接固定的连接结构，这种快接结构可以随时拆卸调整连接位置，后期调整设备布局、更换易损部件时的操作难度大幅降低，也不会因为焊接高温破坏周边零部件的表面涂层或者材料性能。

　　从建模的角度看，这款零件的建模逻辑并不复杂，核心是要准确还原弯杆的圆弧曲率、螺纹段的长度、螺套的六角尺寸以及旋合后的配合间隙，很多新手建模时容易把弯杆的折弯半径做小，导致实际生产时折弯处出现开裂，或者把螺套的内螺纹长度做短，导致两个杆端无法同时旋入到位，这些细节都是实际生产中会直接影响零件可用性的关键，建模时需要严格按照实际的零件尺寸比例来绘制，确保各个配合部位的尺寸公差符合五金件的通用加工标准。
