踏板车化油器空滤适配固定连接环

　　在小排量踏板车的进气系统改装与原厂配件替换场景中，化油器与空气滤清器的连接固定件是容易被忽略但直接影响进气密封性、安装适配性的核心小部件，尤其是针对Vespa Smallframe这类车架内部安装空间极度紧凑的经典踏板车型，常规尺寸的空滤连接座往往会因为轴向长度过长，出现与车架内部加强筋干涉、空滤安装后挤压侧盖无法闭合的问题，这款适配Dellorto SHB 19/19mm规格化油器的空滤固定环，正是针对这类紧凑安装场景做的定向结构优化。

　　从实际使用场景来看，这类固定环主要承担两个核心功能：一是实现化油器进气端与62mm口径泡沫空气滤清器的刚性连接，保证进气通路的密封性，避免未经过滤的空气从连接缝隙进入化油器，造成缸内异常磨损；二是通过自身的结构限位，让空滤安装后保持稳定的姿态，不会因为车辆行驶中的振动出现松脱、移位，避免进气阻力异常波动影响化油器的油气混合比精度。

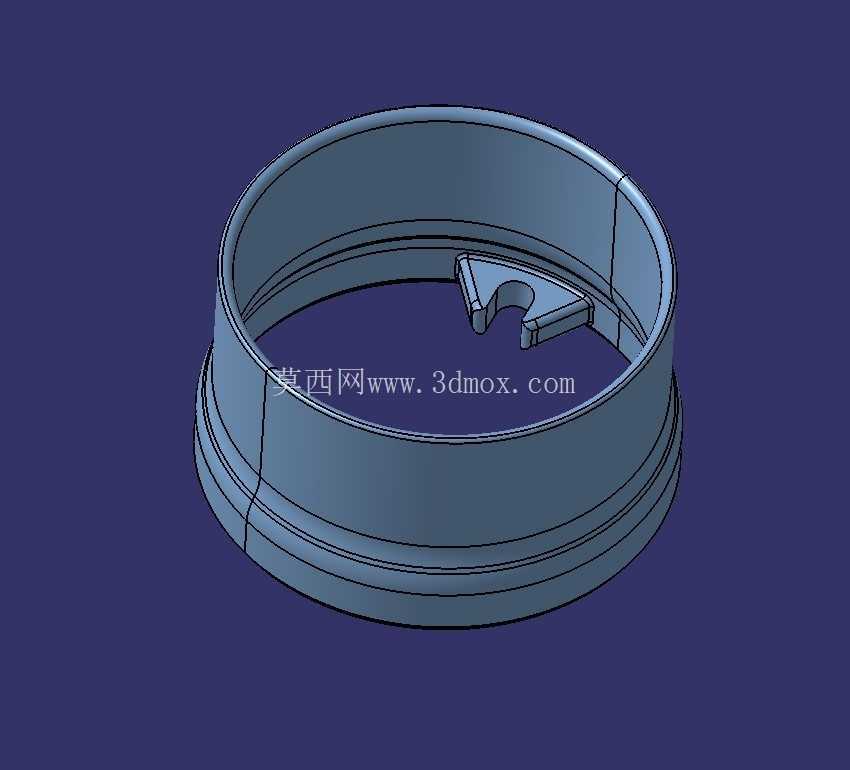

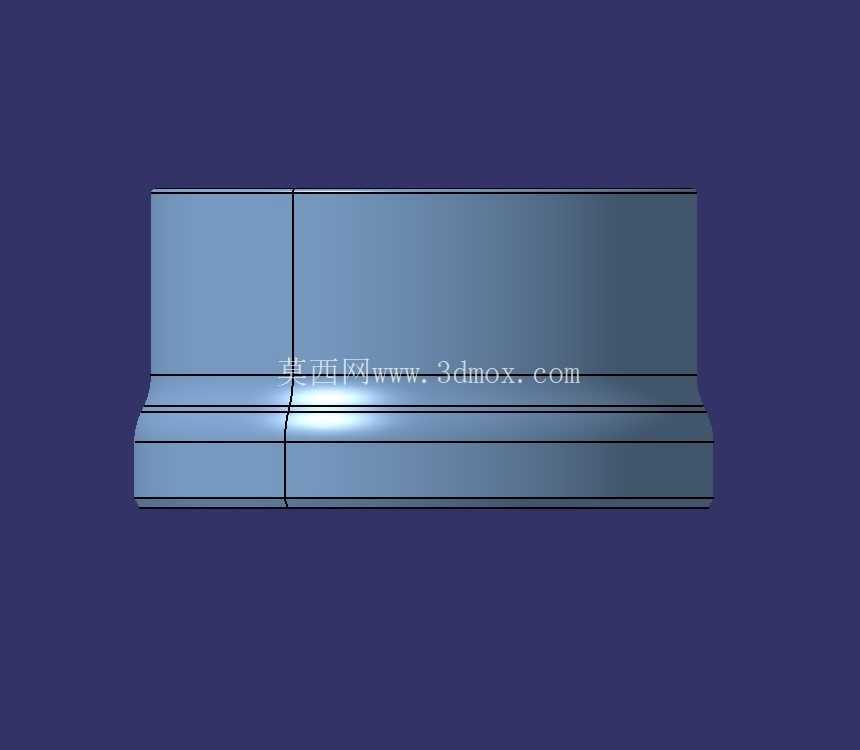

　　设计层面上，这款固定环整体采用环形薄壁结构，主体轴向总长度控制在37mm，相比同规格常规连接座缩短了近15mm，这个尺寸是完全匹配Vespa Smallframe车架的化油器安装腔边界的——安装后固定环的尾端不会超出车架安装腔的内平面，62mm口径的泡沫空滤装上去之后，整体轴向尺寸刚好卡在侧盖的安装间隙内，不需要额外切割车架或者打磨空滤外壳，就能完成装配。固定环的内侧做了两级阶梯限位结构，靠近化油器的一端内径匹配SHB 19/19化油器的进气口外径，装配时可以直接套在化油器进气端的定位台阶上，保证同轴度，不会出现装偏导致的漏气问题；靠近空滤的一端内径匹配62mm泡沫空滤的连接端外径，内壁做了细微的环形凹槽，装配空滤时可以增加橡胶接触面的摩擦力，即使不用额外的卡箍，也能保证空滤在常规振动下不会松脱。

　　固定结构的设计上，环体内侧集成了一个带M5螺纹孔的定位凸台，这个凸台的位置刚好对应化油器进气端侧面的安装孔位，安装时只需要用小头M5螺钉从化油器内侧拧入这个凸台的螺纹孔，就能把整个固定环牢牢锁在化油器上，不需要在环体外侧做额外的安装耳，避免了安装耳突出占用径向空间，适配车架内部狭窄的径向安装边界。凸台的侧面做了三角形的加强筋连接到环体内壁，因为踏板车行驶中发动机的振动会直接传递到化油器，这个加强筋可以避免长期振动下凸台出现断裂，提升结构的疲劳强度。

　　从安装边界来看，固定环的最大外径控制在68mm，环体壁厚2mm，既保证了整体的结构刚性，不会因为拧紧螺钉的时候出现环体变形，也不会因为外径过大和车架内壁出现干涉。环体的外表面做了光滑的圆弧过渡，没有尖锐的棱角，安装的时候不会刮伤空滤的泡沫材质，也不会划伤车架表面的漆层。环体的合模线位置做了打磨处理，保证内壁的光滑度，减少进气过程中的气流阻力，不会因为内壁的凸起造成气流紊流，影响化油器的进气效率。

　　在实际装配验证中，这款固定环不需要做任何额外的加工，就可以直接适配Dellorto SHB 19/19化油器，搭配62mm口径的通用泡沫空滤，安装后整个进气总成的位置刚好落在Vespa Smallframe车架的预留空间内，侧盖可以完全闭合，不会出现凸起或者缝隙过大的问题。同时因为整体长度缩短，进气通路的长度更短，进气响应会比使用常规长度连接座更快，对于小排量两冲程踏板车来说，这种短进气道的设计也更贴合高转速下的进气谐振特性，一定程度上可以提升油门的响应速度。

　　结构细节上，固定环的端面做了0.5mm的倒角处理，不管是套入化油器还是插入空滤，都可以起到导向作用，降低装配的难度，不需要涂抹润滑脂就可以顺利装到位。内侧的螺纹孔做了深度5mm的设计，足够保证M5螺钉的啮合长度，不会因为螺纹啮合过浅出现滑牙或者螺钉松脱的问题，同时螺纹孔没有打通环体外壁，避免了出现漏气的通道，保证整个进气通路的密封性。环体靠近空滤的一端外缘做了1mm的圆角，当空滤套入的时候，圆角可以顺畅撑开空滤的橡胶连接端，不会割伤橡胶材质，延长空滤连接端的使用寿命。
