方形安装板薄型电声换能单元结构设计

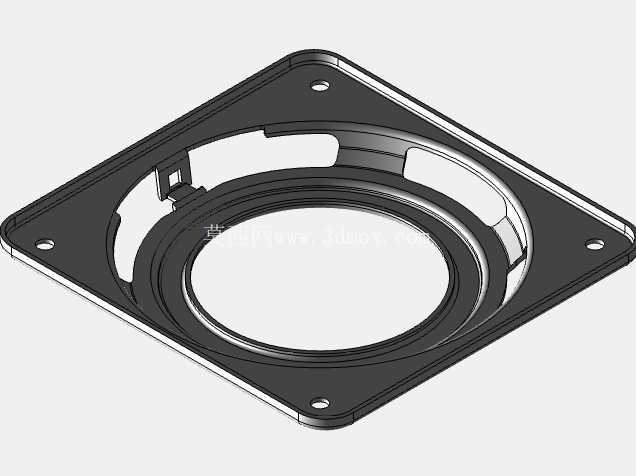

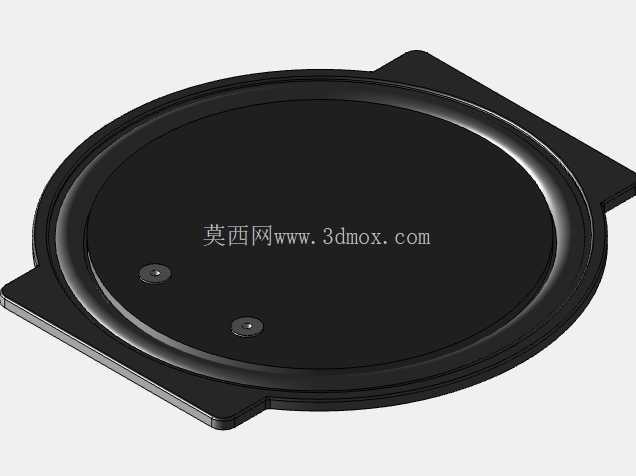

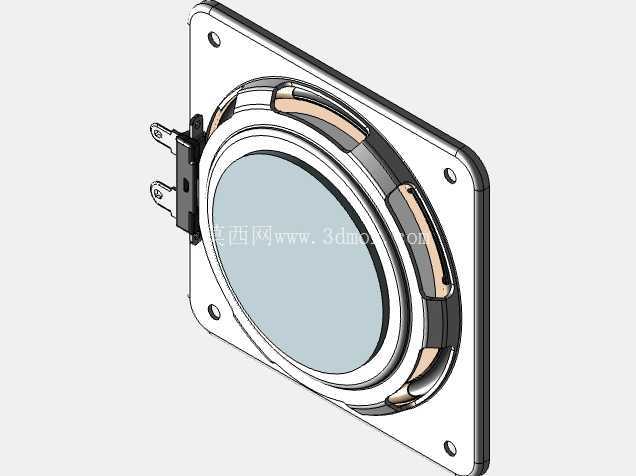

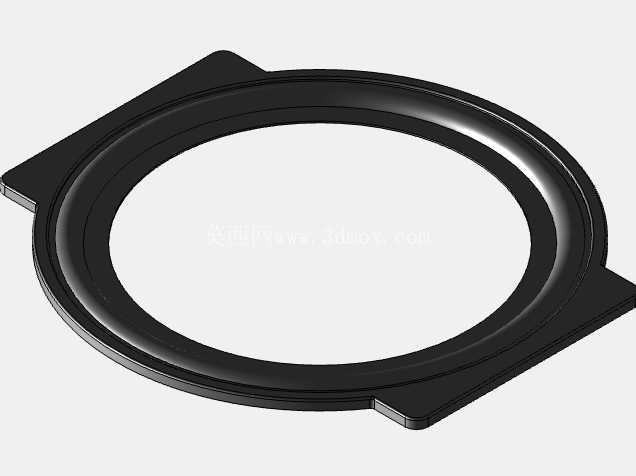

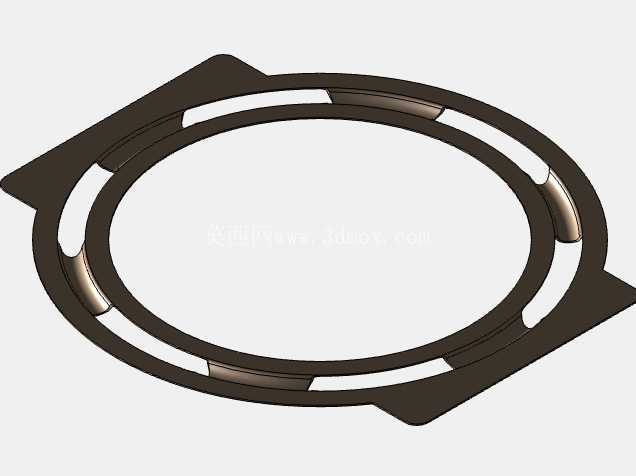

　　在消费电子、小型通讯终端、便携音频设备的结构设计环节中，这类带方形安装法兰的薄型电声换能单元，是整机声腔系统里的核心执行部件，其结构设计的合理性直接决定了整机音频输出的失真度、频响范围与装配可靠性。不同于常规圆形外廓的扬声器单元，这款产品采用方形安装板作为承载基体，安装板四角预留了光孔安装位，适配消费电子壳体上常用的螺接或者热熔铆接固定工艺，安装板边缘做了小尺寸倒角处理，避免装配过程中刮伤壳体内部的柔性线路板或者声学阻尼材料。从结构分层来看，该单元以方形金属安装板为支撑骨架，中心区域是圆形振膜组件，振膜边缘的折环采用高顺性复合材质，兼顾低频响应的顺性要求与长期振动的抗疲劳性能，折环外侧压合在安装板的环形定位台阶上，

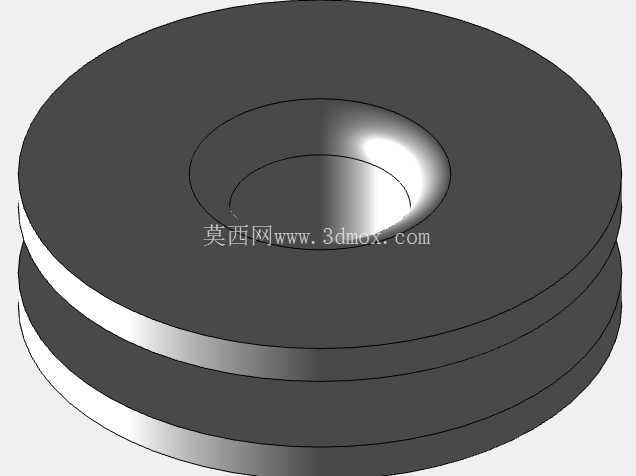

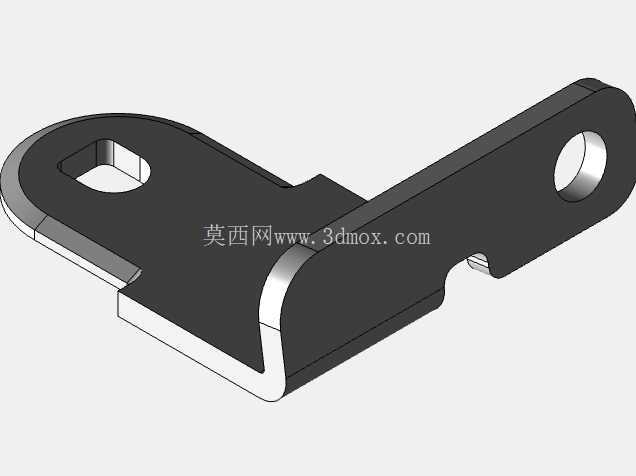

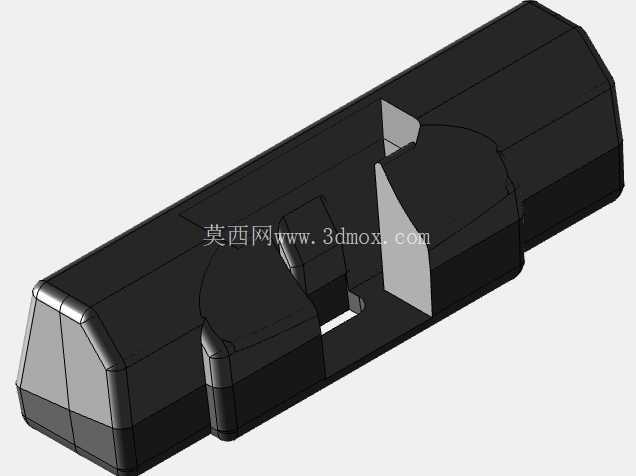

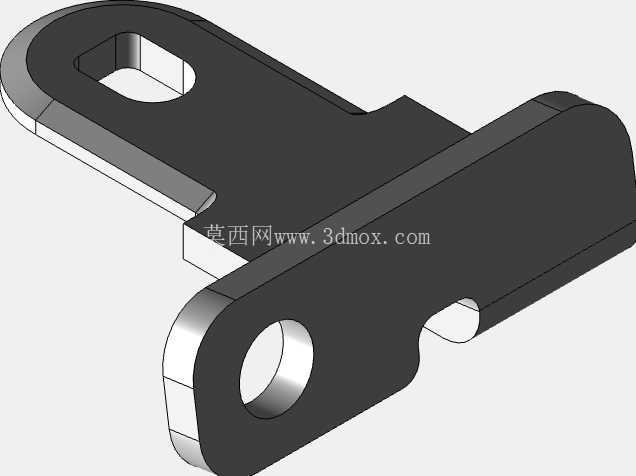

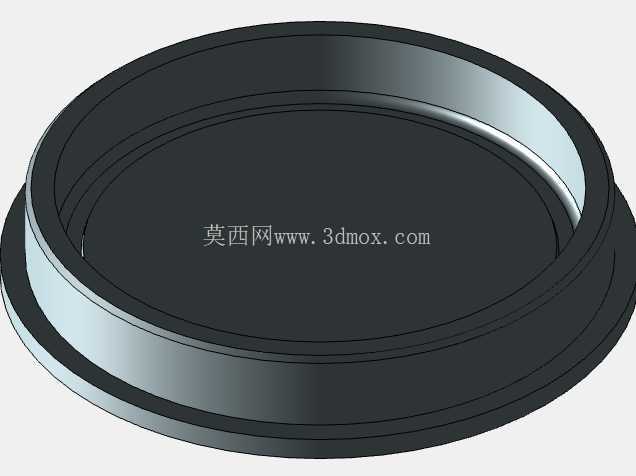

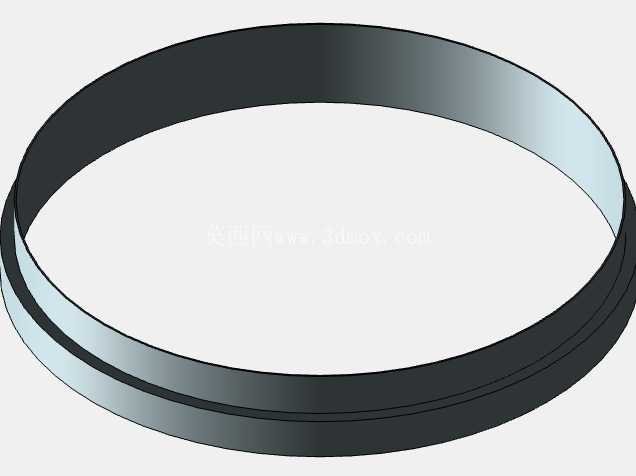

　　定位台阶的尺寸公差控制在0.05mm以内，保证振膜组件与磁路系统的同轴度，避免振动过程中出现擦圈问题。磁路部分采用内置式环形磁钢结构，磁钢被封闭在安装板后侧的腔体内，既减少磁路对外的漏磁干扰，避免影响设备内部的磁敏元器件，也能压缩整体的轴向厚度，适配超薄型整机的内部堆叠空间。单元侧边伸出的两个焊片式接线端子，端子做了镀锡处理，既可以直接通过导线焊接实现电连接，也能适配弹片接触式的连接结构，减少整机装配的工序步骤，接线端子与安装板之间设置了绝缘衬垫，避免焊接或者装配过程中出现短路问题。在实际选型应用中，这类单元通常用于整机厚度受限的便携设备、桌面小型音频终端或者嵌入式语音提示模块，

　　设计时需要重点匹配安装板的外形尺寸与整机壳体的安装槽位，安装板的平面度要求控制在0.1mm以内，保证装配后单元与壳体之间的密封性能，避免出现声短路问题影响低频输出效果。振膜前方的防护结构设计上，不需要额外加装厚重的保护网罩，可直接在壳体对应位置开设出声孔，出声孔的开孔区域需要完全覆盖振膜的有效振动面积，开孔率控制在15%到25%之间，平衡出声效率与壳体结构强度。磁路系统的设计上，采用了短音圈长磁隙的结构方案，保证振膜在额定振动行程内，音圈始终处于均匀磁场区域，降低大信号输入时的谐波失真，磁钢外侧的导磁碗采用拉伸成型工艺，一体结构减少了磁路的装配间隙，提升磁能利用率，在相同灵敏度要求下可以降低磁钢的厚度尺寸，进一步压缩单元整体厚度。

　　安装孔位的位置度公差控制在0.1mm以内，适配自动化装配生产线的定位要求，减少装配过程中的对位调整时间，提升整机装配良率。单元的整体轴向尺寸控制在较小范围内，安装板后侧的磁路部分外廓直径小于方形安装板的内切圆直径，给壳体内部的走线、其他元器件排布预留出足够的避让空间，避免装配时出现元器件干涉问题。在声学性能匹配上，这类单元的谐振频率通常适配小型密闭声腔的设计要求，整机声腔设计时不需要额外设置复杂的倒相结构，依靠密闭腔的空气阻尼就能获得相对平直的频响曲线，降低整机声学调试的难度。接线端子的伸出长度做了标准化设计，既可以满足波峰焊工艺的吃锡深度要求，也不会因为端子过长导致装配后与壳体内其他部件触碰，端子的间距符合常规电声器件的接线规范，避免焊接时出现连锡短路问题。振膜表面的复合涂层兼顾了阻尼特性与防潮性能，能够适应不同温湿度环境下的使用要求，减少环境变化对振膜物理性能的影响，保证音频输出性能的一致性。安装板采用金属冲压成型工艺，材质选用冷轧钢板做表面镀镍处理，既有足够的结构强度，避免装配过程中出现变形导致磁路偏移，也具备良好的耐腐蚀性能，满足整机产品的长期使用可靠性要求。
