工业电场扬声器跳杆底座夹具结构

　　在工业电声设备的生产与状态检测环节，这类环形夹具的定位精度直接决定扬声器组件的装配一致性，很多一线产线的调试人员都有过因底座定位偏移导致振膜同轴度超差的返工经历，这套跳杆底座总成的结构设计，正是针对工业电场扬声器状态处理工序的定位需求开发。从实际应用场景来看，该夹具主要服务于工业级扬声器的生产检测工位，适配高噪声工业环境下使用的电场扬声器组件装配、性能预检工序，这类扬声器往往应用在厂区广播、设备故障告警、大型工控系统的声光提示模块中，对装配后的振膜跳动公差、音圈同轴度有远高于民用消费类扬声器的要求，普通的平面定位夹具无法约束径向的装配偏移，很容易导致音圈擦碰、频响曲线偏移的问题。

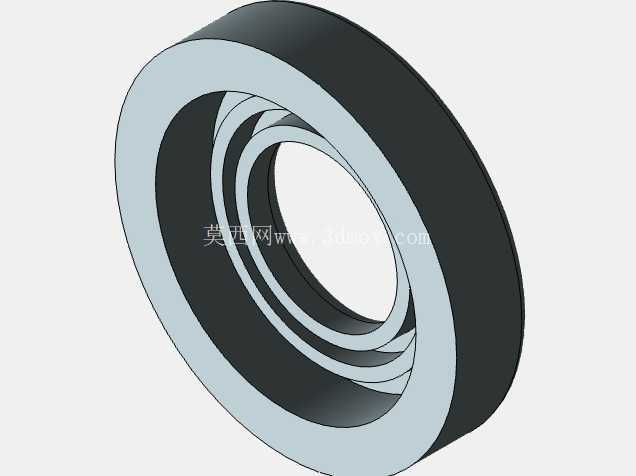

　　从结构设计思路上，整套组件采用多层同轴环形阶梯结构，没有多余的外置凸台，完全依靠不同直径的环形台阶面实现径向与轴向的双重定位：最外层的宽边环形面是夹具与设备工作台的安装贴合面，表面做了平面度公差约束，安装时可以直接贴合在检测工位的基准平台上，不需要额外的调平垫块；向内逐层收窄的环形台阶，分别对应扬声器跳杆底座的不同安装止口，每一层台阶的直径公差都按照基孔制间隙配合设计，既保证组件可以顺畅放入定位位，不会出现卡滞刮伤工件表面的问题，又能将径向跳动量控制在0.02mm以内，满足音圈装配的同轴度要求。

　　从安装边界来看，整套夹具的轴向厚度完全匹配工业扬声器跳杆底座的沉槽深度，安装后夹具上表面与工件基准面齐平，不会干涉后续跳杆组件的压装、状态检测探针的下行动作；中心的通孔是避让结构，一方面可以避让扬声器尾部的接线柱、磁钢后端凸起结构，另一方面可以作为压缩空气的通气通道，在工件取放时提供微量正压，避免工件与定位面之间形成真空吸附导致取件困难。和常见的三爪卡盘、快换工装不同，这种一体式环形阶梯夹具没有活动定位部件，不存在长期使用后的活动件磨损间隙问题，长期重复使用的定位精度保持性更好，非常适合大批量产线的高频次重复装夹需求，日常维护只需要定期清理台阶面的金属碎屑、胶渍即可，不需要做复杂的间隙调整。

　　在实际使用中，该夹具的定位面没有设计额外的夹紧结构，依靠工件自身重力与台阶面的配合即可实现稳定定位，针对部分需要倒置检测的工位，只需要在最外层环形面预留三个均匀分布的螺纹孔，加装简易的压爪即可实现反向装夹，不需要重新制作适配底座。结构的圆角处理全部按照装配工艺要求做了R0.5的倒角，避免工件装入时锐边刮伤扬声器底座的喷涂层，也能减少操作人员取放工件时的划伤风险。很多电声设备厂的工装设计人员在做同类夹具时，往往会忽略台阶面的退刀槽设计，导致机加工时台阶内角无法清根，工件放入后无法完全贴合基准面，这套结构在每一层环形台阶的内角处都设计了微小的退刀槽，既保证机加工时可以实现台阶面的平面度要求，又能容纳少量的加工碎屑，避免碎屑垫在工件定位面下导致定位倾斜。

　　从功能特性上，这套结构除了满足装配定位需求，还可以直接适配扬声器的频响检测、跳杆行程检测工序，不需要二次更换工装，工件一次装夹即可完成多道工序的检测与装配，减少了重复装夹带来的定位误差，也能缩短单工位的作业节拍。针对工业电场扬声器的特殊使用环境，夹具的材质选择上预留了防锈处理的工艺余量，结构本身没有狭窄的藏污缝隙，日常使用后的清洁维护非常便捷，适合工业车间多粉尘、多油污的作业环境。
