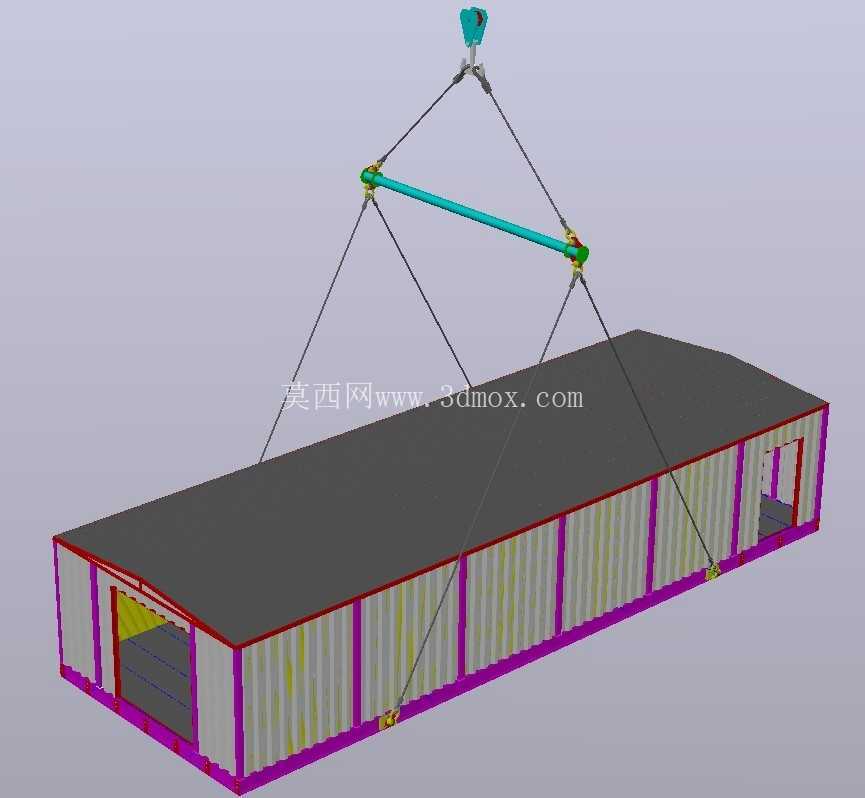

预制舱体吊装吊索配套布置结构

　　在电力预制舱、模块化集成房屋这类大尺寸长条形构件的转运、现场就位作业中，吊索布置的合理性直接决定吊装过程的构件受力状态、作业安全系数与就位精度，这套布置方案针对带波纹侧板的平顶长舱体结构设计，适配现场通用起重设备的吊装作业需求。整套吊索系统采用平衡梁+分支吊索的组合形式，顶部通过卸扣与起重机吊钩连接，平衡梁采用等截面长杆结构，长度匹配舱体宽度方向的吊点间距，避免吊索直接斜拉时对舱体顶部边缘产生过大的水平分力，防止舱体侧板、顶边框架在吊装过程中出现局部挤压变形。分支吊索分为上下两组，上组吊索连接吊钩与平衡梁两端，下组共四根吊索分别连接平衡梁两端与舱体底部的四个专用吊点，吊点位置选在舱体底部纵梁与横梁的交接节点处，

　　该位置是舱体结构的主要承力框架，自身刚度充足，可将吊装载荷均匀传递到整个舱体底架，避免局部应力集中导致的舱体变形、焊缝开裂问题。从设计逻辑来看，这套布置首先核算了舱体的重心位置，长条形舱体的重心基本位于几何中心偏下位置，因此四个下吊点采用对称布置，吊索与竖直方向的夹角控制在30度以内，既保证吊索受力不会因夹角过大出现载荷倍增，也避免吊索剐蹭舱体侧面的波纹板与门框结构。平衡梁的设置除了分散吊点水平分力之外，还能调整四根下吊索的长度差，保证起吊后舱体保持水平状态，避免出现一端倾斜导致的舱内预装设备滑移、就位时对位困难的问题。实际作业场景中，这类舱体通常在工厂完成整体预制，内部预装电气设备、管线与装饰结构后整体运输到现场，

　　吊装过程需要保证舱体变形量控制在允许范围内，否则会导致舱体门框变形、密封失效，内部设备安装精度偏移。这套吊索布置的吊点全部设置在舱体底部框架，无需在舱体顶部额外焊接临时吊耳，减少了现场切割、打磨临时吊耳的工序，也避免了临时吊耳焊接对舱体顶边防腐层、防水层的破坏。安装边界方面，这套布置适配的舱体宽度方向尺寸与平衡梁长度匹配，吊索长度可根据舱体高度、起重机吊钩的作业高度灵活调整，下吊点的连接位置预留了足够的卸扣安装空间，作业人员可在地面完成吊索与舱体吊点的连接，无需登高作业，降低高空作业风险。从受力特性来看，每根吊索的额定载荷按照1.5倍的单根受力值选型，平衡梁的抗弯强度按照总吊装载荷的1.2倍校核，

　　吊点位置的舱体框架局部做了加劲板补强，保证吊装过程中各部件的受力都在安全许用范围内。针对舱体侧面的门框开口位置，吊索布置特意避开了开口区域的边缘，防止吊索挤压门框导致的门框变形，保证后续舱门安装的密封性。在现场就位环节，这套对称布置的吊索系统可通过调整起重机的变幅、回转动作，精准控制舱体的就位位置，水平状态的舱体可直接与底部基础的预埋螺栓对位，无需额外的姿态调整，大幅提升现场安装效率。不同于常规的单根吊索直接兜吊的方式，这套带平衡梁的布置方案可有效避免吊索在吊装过程中出现滑移、窜动的问题，即使舱体重心存在小幅偏移，平衡梁也能通过自身的受力调整，保证四根吊索的受力相对均匀，不会出现单根吊索过载的情况。对于不同长度的同类型舱体，可通过调整下吊点的纵向间距适配，吊索与平衡梁都属于通用起重配件，无需定制专用吊具，可在多个同类型项目中重复使用，降低吊装作业的工装成本。
