双柱式液压抓斗升降承载作业装置

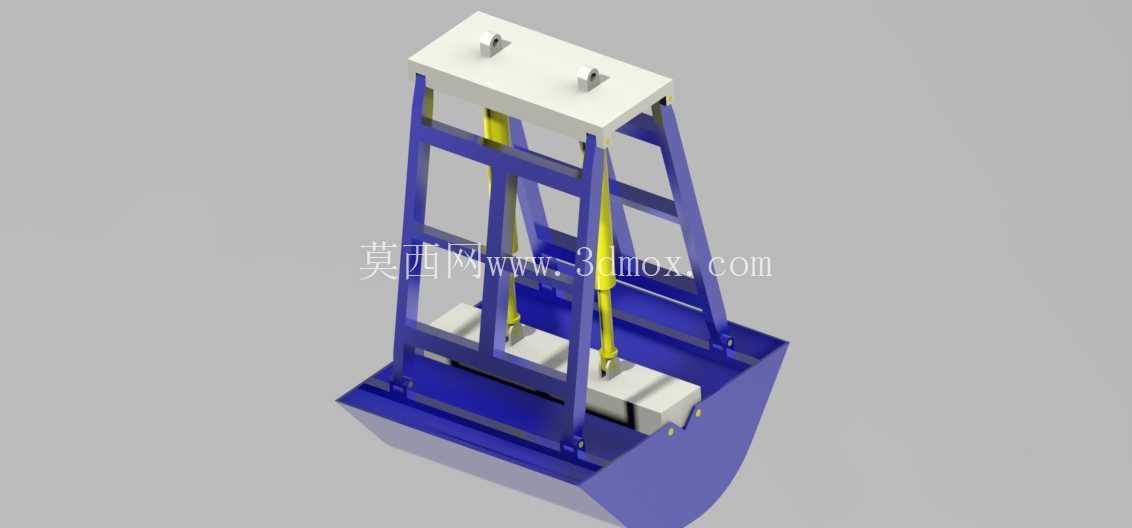

　　这套装置的结构设计围绕散料装卸场景的实际作业需求展开，日常主要应用在港口散货泊位、工矿料场、内河装卸码头的固定工位散料转运环节，可适配矿石、煤炭、建筑砂石、粮食颗粒等不同密度散状物料的抓取与升降转运作业，也可作为固定式废弃物分拣工位的承载抓取单元，对接下方的物料输送线或者料仓投料口。从结构布局来看，整体采用对称双立柱支撑框架作为主体承载结构，两根立柱采用截面一致的矩形型材焊接成型，立柱之间通过上下两层横向连接梁形成刚性框架，避免单侧受力时出现框架扭转变形，底部的安装基座采用加宽的箱型焊接结构，基座上预留了多组地脚螺栓安装孔，可直接通过膨胀螺栓或者预埋螺栓固定在混凝土作业平台上，安装时需要保证基座上平面的水平度误差控制在千分之二以内，

　　避免立柱倾斜导致升降过程出现卡滞。顶部的承载平台采用加厚钢板焊接而成，平台上设置了两组对称布置的液压缸铰接座，用于安装驱动抓斗升降的垂直液压缸，液压缸的活塞杆端通过铰接销轴与下方的抓斗上架连接，这种双缸同步驱动的布局可以保证抓斗升降过程中始终保持水平状态，不会出现单侧倾斜导致的物料撒漏。抓斗部分采用对开式颚板结构，颚板的刃口部位做了加厚耐磨处理，可应对硬质散料的抓取磨损，颚板的开合通过内置的连杆机构配合液压缸驱动，闭合时可以保证颚板边缘完全贴合，减少细小颗粒物料的漏料情况。设计过程中重点考虑了作业时的受力传递路径，抓取物料时的载荷通过抓斗上架传递到两根升降液压缸，再通过液压缸铰接座传递到顶部承载平台，

　　最终通过双立柱框架分散到底部安装基座，整个受力路径没有应力集中的薄弱环节，立柱与横梁的连接位置都设置了三角形加强筋板，可承受满载抓斗升降时的冲击载荷。安装边界方面，整套装置的横向占用宽度适配常规3米宽的作业平台，纵向深度不超过2.5米，顶部平台距离安装基面的高度可根据实际作业的投料高度调整，常规配置下升降行程可覆盖2米到4米的作业区间，抓斗完全张开时的最大开度可容纳1.2立方米的散料，完全闭合时的整体宽度可顺利通过直径1米的料仓投料口。日常维护时，可直接通过立柱内侧预留的检修爬道抵达顶部平台，对液压缸铰接点、销轴部位进行润滑保养，框架上的所有铰接销轴都设置了润滑油嘴，可在不拆解结构的情况下完成定期润滑作业，降低日常运维的工作量。

　　针对不同物料的抓取需求，抓斗颚板的表面可更换不同厚度的耐磨衬板，抓取高密度矿石时更换加厚的高锰钢衬板，抓取粮食等轻质散料时可更换轻量化的普通钢板衬板，在保证结构强度的前提下降低装置的整体自重，减少升降过程的能耗。框架的两侧还预留了安全防护栏的安装位置，现场安装时可根据安全规范加装防护网，避免作业过程中物料飞溅伤及周边操作人员，同时在升降导轨的上下极限位置都设置了硬限位挡块，配合液压缸的行程限位开关，可防止抓斗超行程运行导致的结构碰撞损坏。
