两吨级电动钢丝绳牵引绞车结构设计

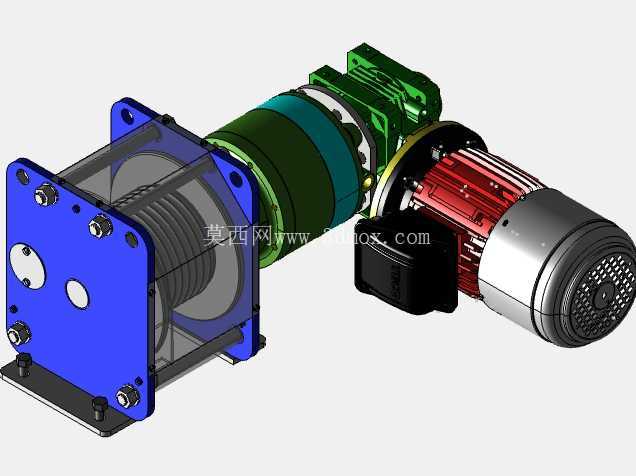

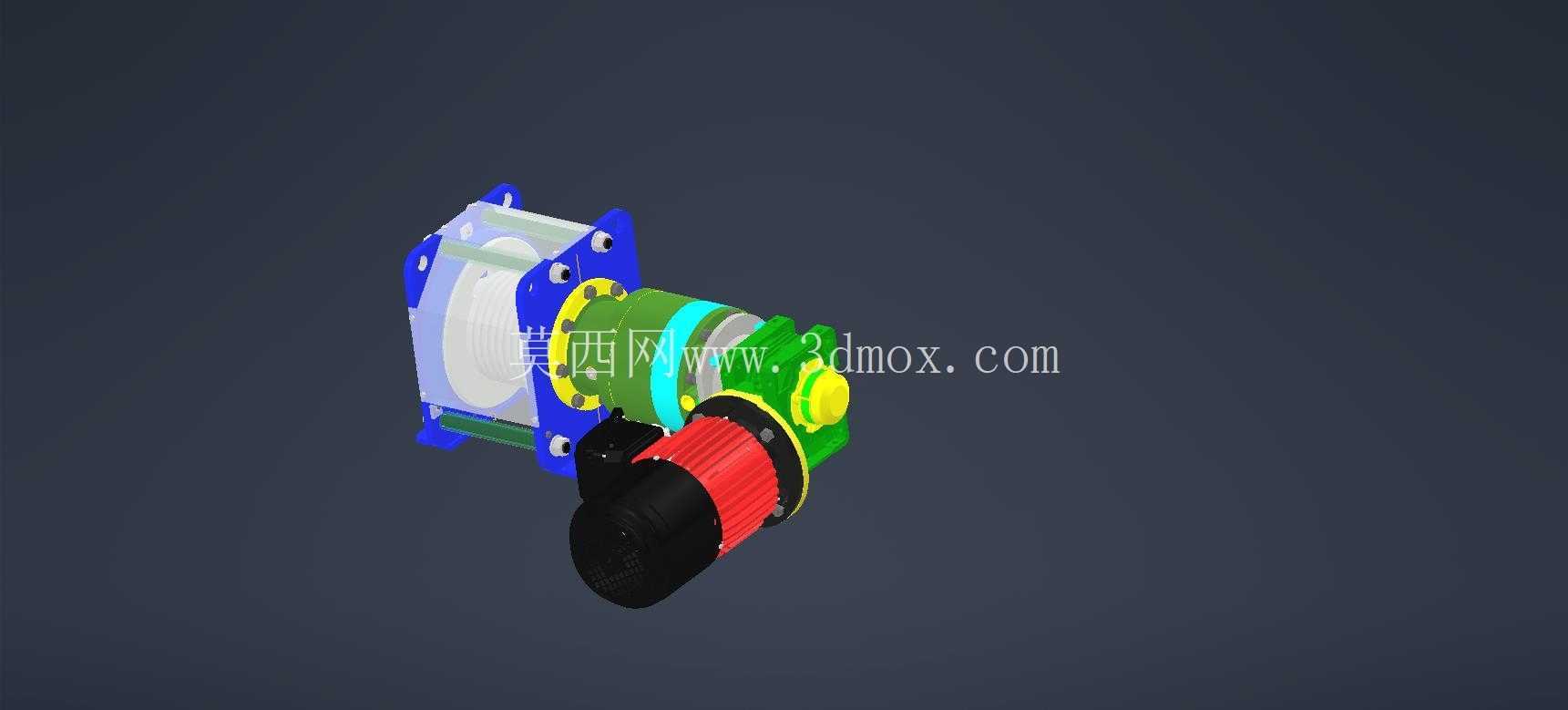

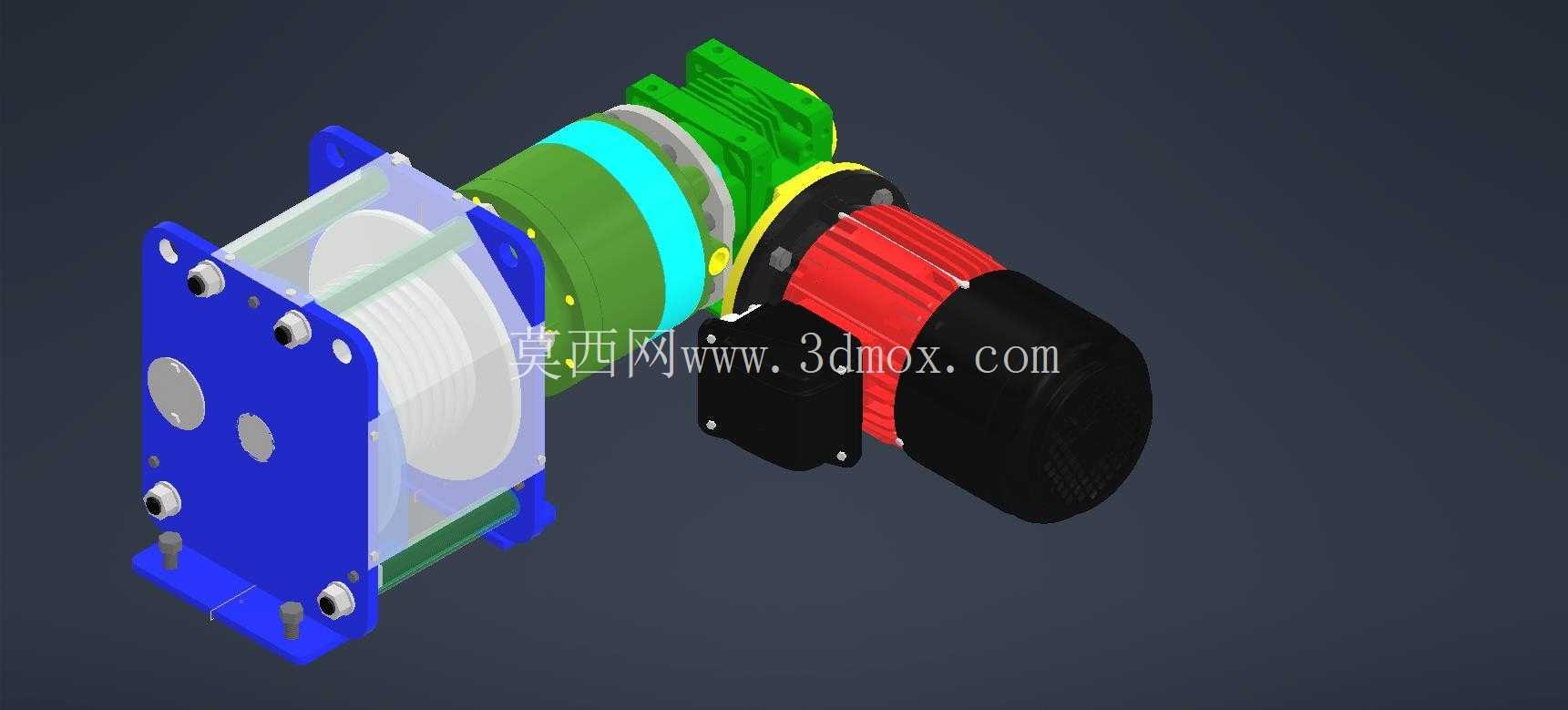

　　这款两吨额定载荷的电动钢丝绳绞车，核心应用场景覆盖车间重型工件移位、户外小型设备吊装就位、仓储区域重型货位调整、轻型工程作业面物料牵引等工况，可作为固定式牵引单元安装在设备基座、钢结构平台、载重车辆副车架等位置，也可搭配移动底座实现临时作业点的快速部署。从实际作业需求出发，该绞车的动力端采用驱动电机与减速机构直连的布局，省去了额外的传动联轴器结构，既压缩了整机轴向安装尺寸，也减少了传动环节的功率损耗，减速机构的输出端直接与卷筒主轴刚性连接，可保证牵引过程中动力传递的稳定性，避免启停阶段的传动间隙带来的载荷冲击。卷筒部分采用带挡边的圆柱式结构，绳槽经过适配6-8mm直径钢丝绳的参数设计，可保证钢丝绳在收放过程中整齐排布，避免乱绳、

　　咬绳问题，卷筒侧边的蓝色安装端板集成了主轴轴承座、安装固定孔位、导向组件安装位，端板上的固定孔采用对称分布设计，可适配水平、垂直两种安装姿态，安装孔的间距与孔径经过载荷校核，可承受两吨额定载荷下的静拉力与动载冲击，不会出现安装位变形、螺栓剪切失效的问题。在设计思路上，这款绞车优先考虑了现场安装的适配性，整机的径向最大尺寸集中在驱动电机与减速机构的结合段，安装时只需预留对应直径的操作空间即可完成接线、润滑、日常检查等维护操作，卷筒侧的端板突出高度低于减速机构最大外径，可在靠墙安装时减少无效空间占用。驱动端的电机尾部预留了制动组件的安装位置，可实现断电自动锁止，避免牵引过程中断电出现载荷溜滑的安全隐患，减速机构的壳体采用加强筋结构设计，

　　既提升了壳体的刚性，也可在连续作业时增大散热面积，降低长时间满负荷运行下的齿轮油温升。从安装边界来看，整机轴向总长度可适配多数中小型设备的安装空间，底部的安装支脚与端板固定孔可形成双重固定点位，在有振动的作业场景下可搭配减震垫使用，不会出现固定螺栓松动的问题。钢丝绳的出绳方向可根据作业需求调整为水平出绳、上出绳、下出绳三种模式，端板上预留的导向轮安装位可直接装配导向组件，无需额外焊接支架，减少现场安装的加工工作量。在功能特性上，该绞车的牵引速度适配常规起重牵引作业的节奏，不会因速度过快导致载荷摆动，也不会因速度过慢降低作业效率，减速机构的齿轮采用硬齿面设计，可承受频繁启停的冲击载荷，齿轮啮合间隙经过精密调整，运行过程中传动平稳、

　　噪音低，适合车间内部等对噪音有一定要求的作业环境。卷筒内部的主轴采用调质处理的合金结构钢加工，轴肩位置经过圆角过渡处理，可避免应力集中导致的轴断裂问题，轴承选用密封式深沟球轴承，可在多粉尘的户外作业环境下使用，减少日常润滑维护的频次。整机的外部结构件均做了氧化或喷涂防锈处理，可适应潮湿、轻度腐蚀的作业环境，电机接线盒采用密封结构，可防止作业过程中飞溅的水滴、粉尘进入接线端造成短路故障。在实际选型应用中，该绞车可作为小型起重设备的起升机构，也可作为生产线重型工装的牵引移位动力单元，还可搭配滑轮组实现变角度的载荷牵引，安装时只需保证固定基座的承载能力满足两吨额定载荷的1.5倍以上安全系数即可，无需额外制作复杂的安装支架。
