立式鼓风干燥执行机构结构设计

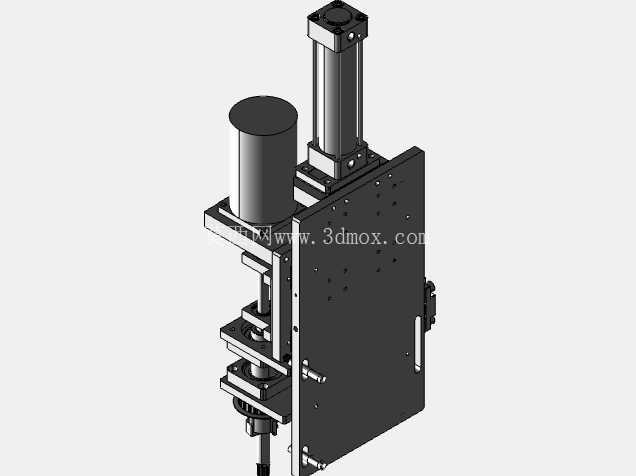

　　这套立式结构的鼓风干燥执行组件，主要面向小尺寸工件的表面烘干、除液工序，常见于机加工后工件切削液吹干、电镀后镀层烘干、电子元器件焊后助焊剂挥发这类工位场景，区别于传统箱式干燥设备的批量处理逻辑，该结构更适配流水线单工位的定点干燥作业，可直接集成在皮带线、转盘工站的侧边，不需要单独配置大型干燥箱体，节省车间线体排布空间。从结构布局来看，整套组件采用竖版安装逻辑，后侧为整块安装立板，立板上预留了多组阵列安装孔位，可根据实际工位高度调整上部执行单元的固定位置，适配不同高度工件的干燥作业需求，立板侧边设置有嵌入式拉手，方便后期维护时快速拆卸立板检修内部传动结构。上部动力单元采用气动缸搭配导向轴的组合，相比电机驱动的升降结构，气动方案在干燥工位这类频繁短行程往复的场景下响应速度更快，且不会因为持续通电产生额外热源，避免干扰干燥工位的温度控制逻辑，气动缸旁侧配套的圆柱形腔体为热风导流腔，压缩空气进入腔体后经内部加热芯加热，再通过下部的均风板导出，直接作用于下方工位的工件表面，相比外接热风管路的方案，集成式导流腔的热风损耗更小，出风口温度波动可控制在较小范围内。下部执行端设置有可调式压合与风罩结构，当气动缸带动整个执行端下行到指定工位时，下部的柔性压头会先接触工件定位面，将工件稳定固定在工装上，随后风罩完全罩住工件作业区域，避免热风外泄造成车间环境温度升高，同时也能保证热风在罩内形成循环气流，带走工件表面的液体或水汽，风罩侧边预留有排风口，可外接排风管路将携带水汽的废气统一排出，避免在车间内扩散。设计过程中重点考虑了安装边界的适配性，整套组件的横向安装尺寸控制在较小范围，立板厚度采用常规设备安装的标准板材厚度，可直接通过螺栓固定在现有铝型材线体的立柱上，不需要额外加工过渡安装板，上部气动缸的行程预留了足够的安全余量，即使工件高度出现小范围公差波动，也能保证压合与风罩罩合的到位率，不会出现撞件或者密封不严的情况。导向部分采用双导柱搭配直线轴承的结构，避免气动缸升降过程中出现径向偏转，保证下部风罩与工件定位工装的同轴度，长期运行也不会出现密封面错位漏风的问题，所有外露的紧固件均采用不锈钢材质，适配干燥工位可能存在的潮湿、弱腐蚀环境，减少后期维护更换的频率。在实际产线应用中，该结构可搭配不同的风罩形状适配不同外形的工件，比如针对轴类零件可更换环形出风口的风罩，针对片状零件可更换狭缝式出风口的风罩，不需要改动整体升降与安装结构，只需要快拆更换下部执行端配件即可完成工位切换，柔性适配多品种小批量的生产需求，相比定制化的专用干燥设备，改造成本更低，换型时间更短，适合中小制造企业的线体升级改造使用。
