线束加工用自动剥线拉线设备结构

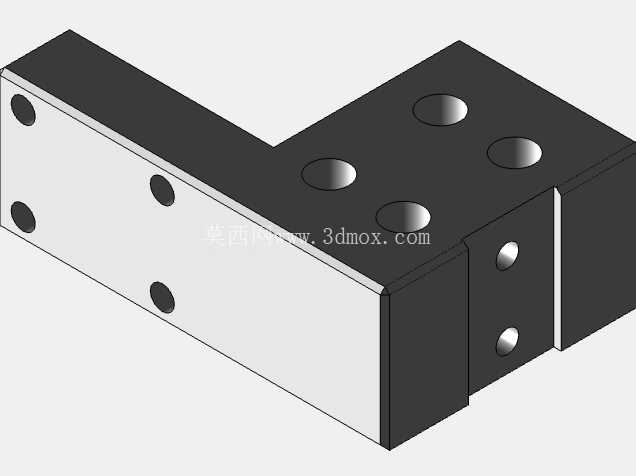

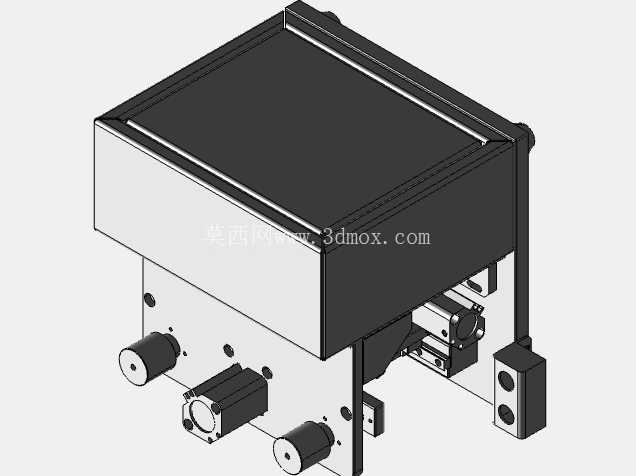

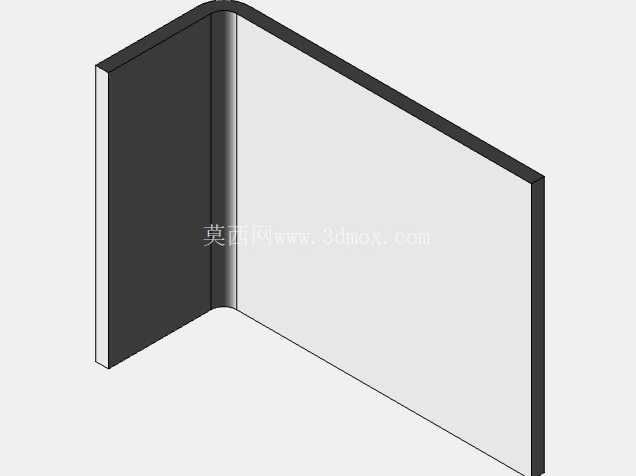

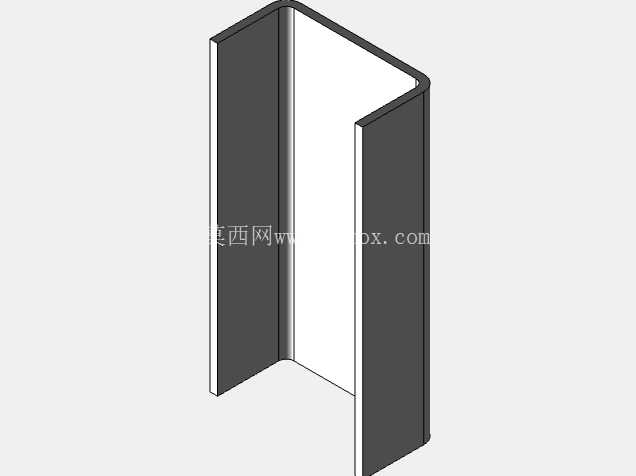

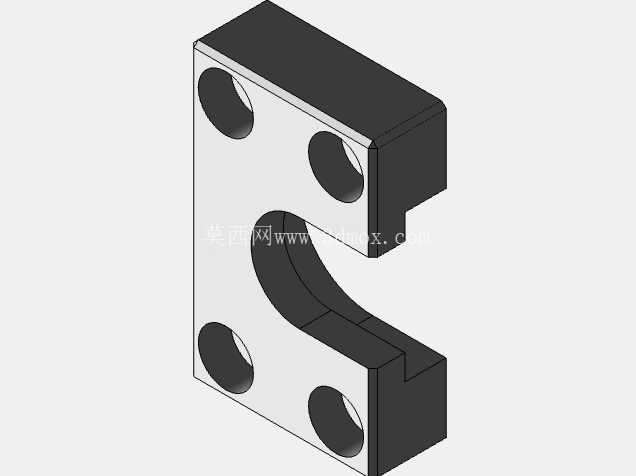

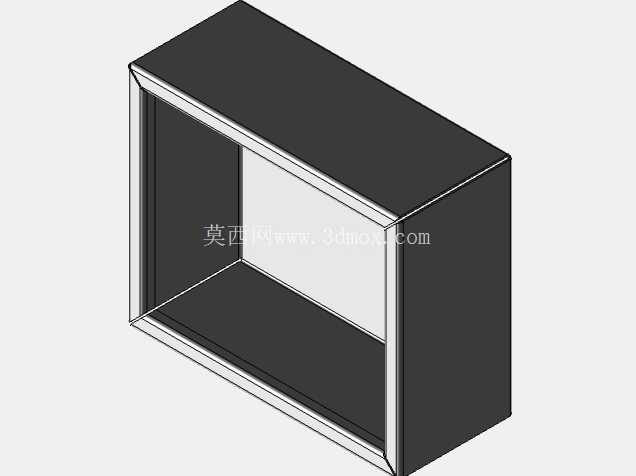

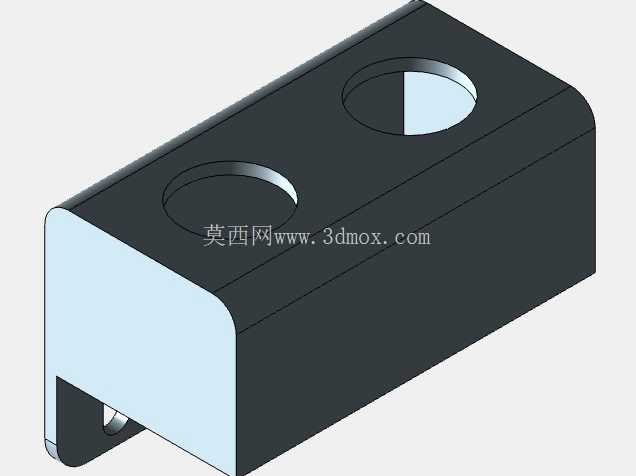

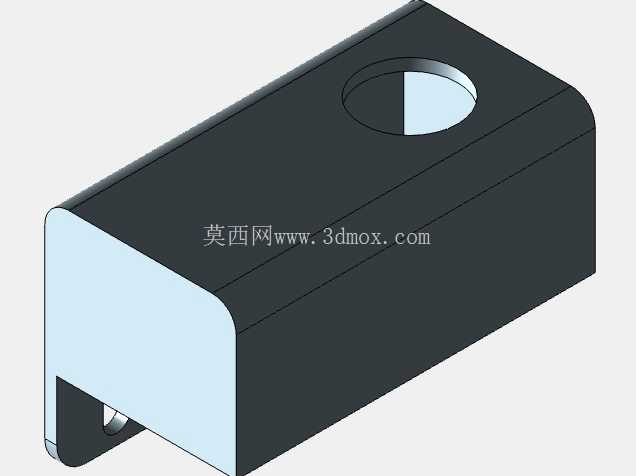

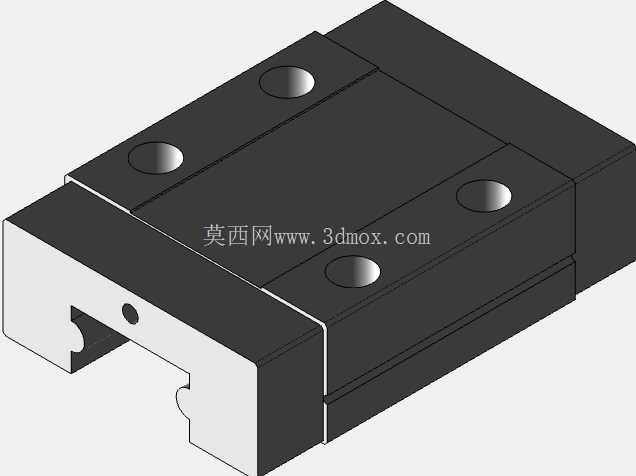

　　在线束加工生产环节里，线缆端头的绝缘层剥离与线体牵拉是衔接送线、裁线、端子压接工序的核心中间步骤，这款自动剥线拉线结构正是针对中小规格电子线、多芯控制线的批量加工需求设计，可适配线束组装生产线的工位排布，也能作为独立单机嵌入小型线束加工工坊的作业流程，覆盖家电线束、汽车低压控制线、电子设备内部连接线的剥线拉线作业场景。从结构布局来看，设备采用上层箱体承载驱动与控制元件、下层安装执行组件的分层设计，上层封闭箱体既可以防护内部的传动、气动元件免受加工过程中线屑、粉尘的侵入，也能作为设备的上部安装基准，箱体边缘做了折边加强处理，避免钣金壳体在长期振动工况下出现形变，保证内部元件的安装精度。下层执行区域集中布置了拉线驱动轮、剥线刀座、

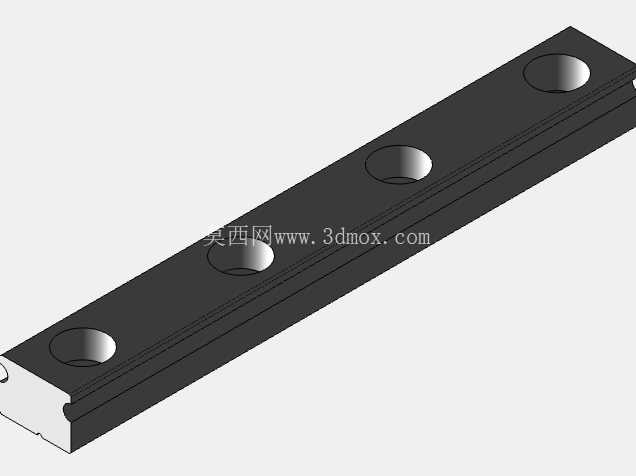

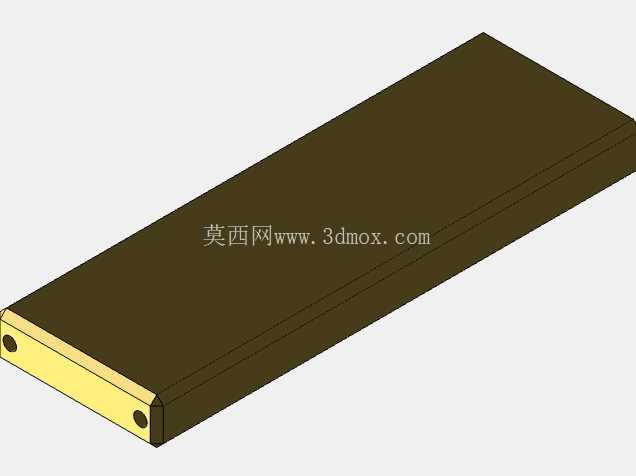

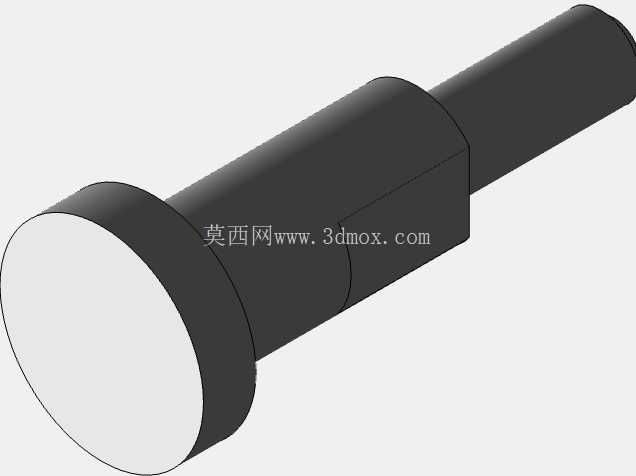

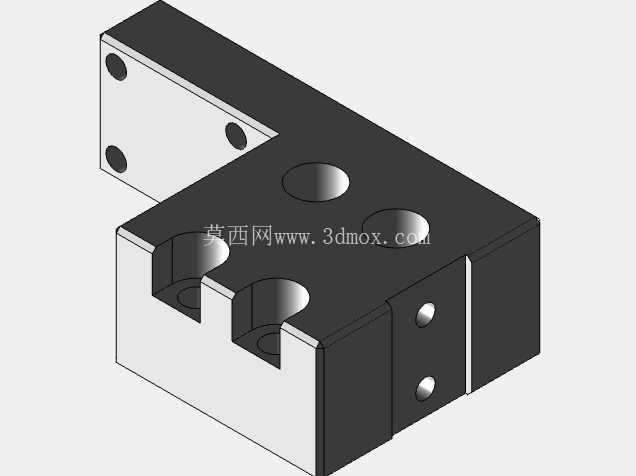

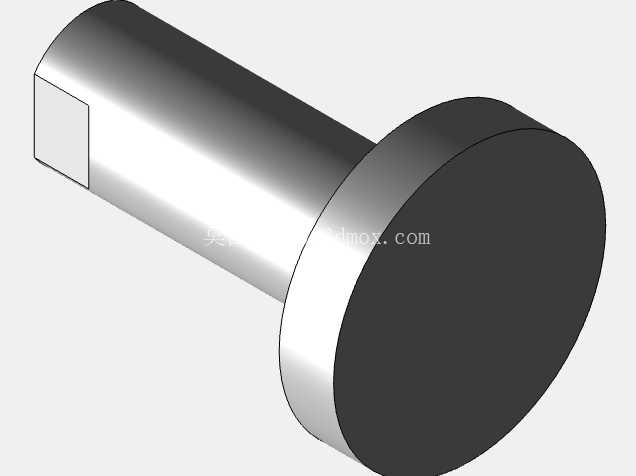

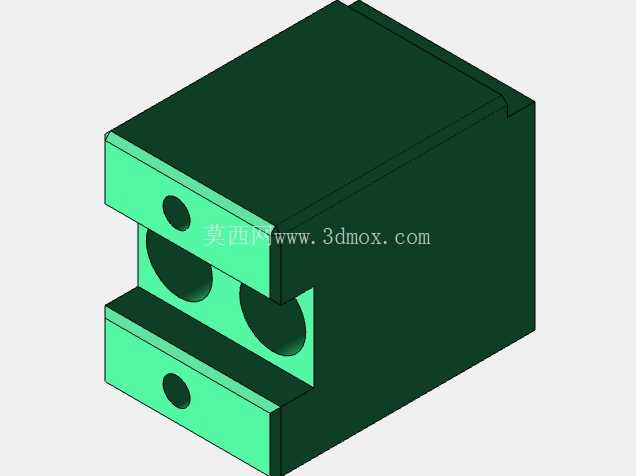

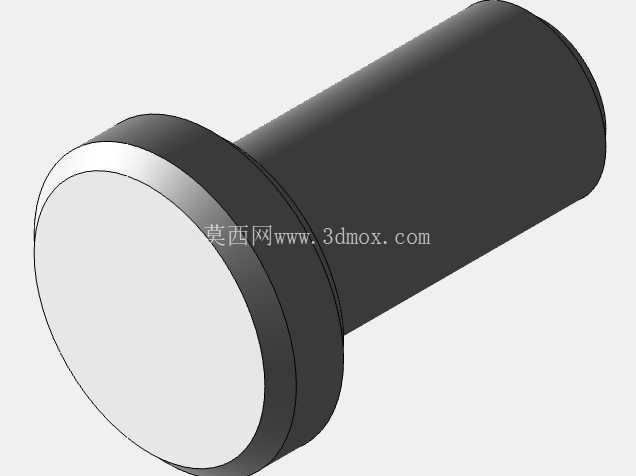

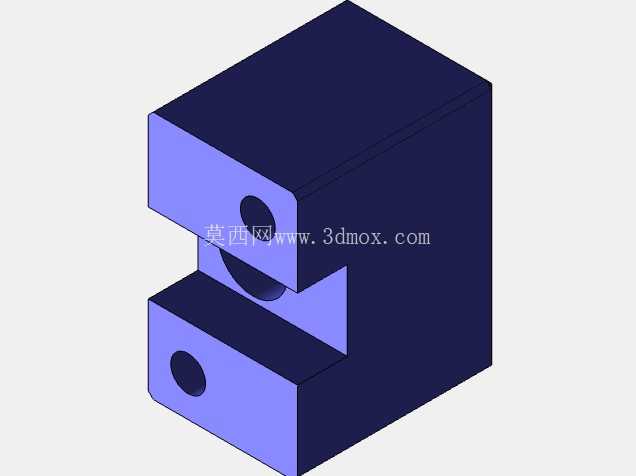

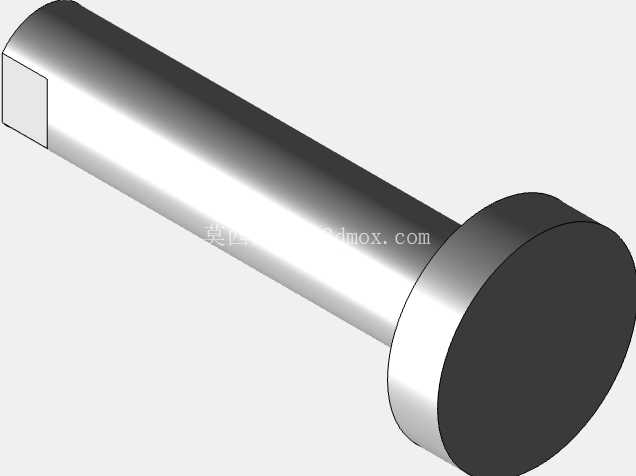

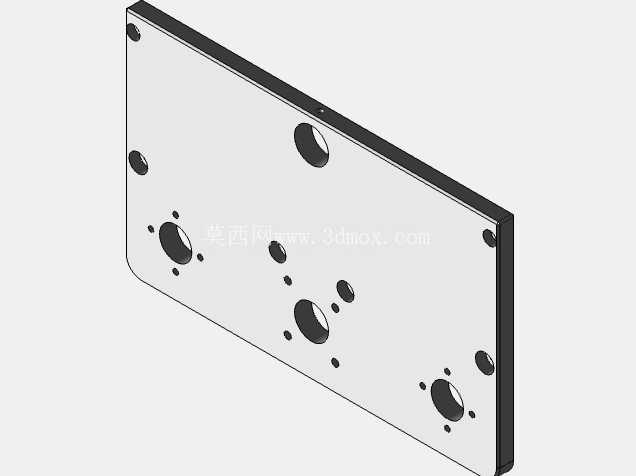

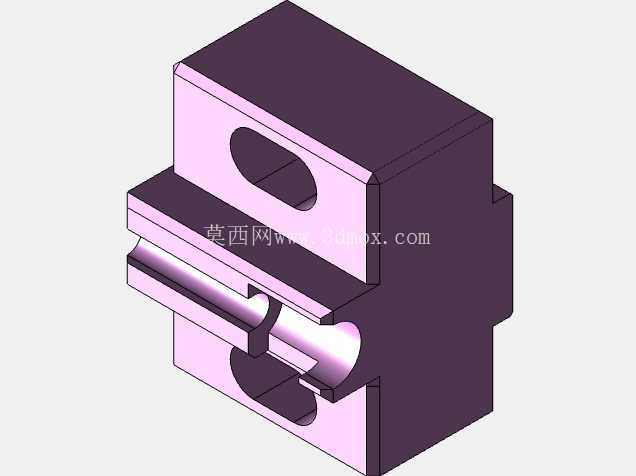

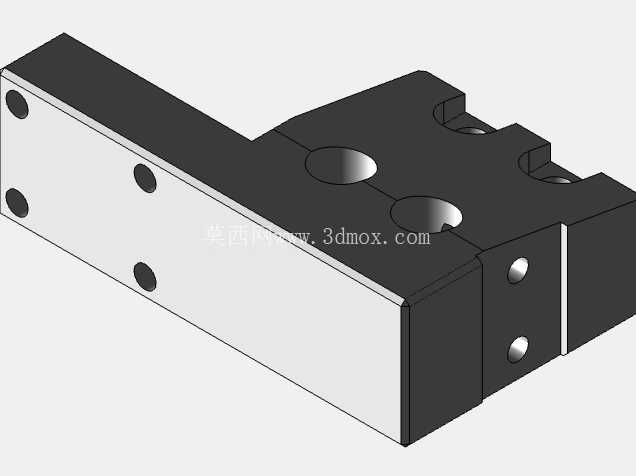

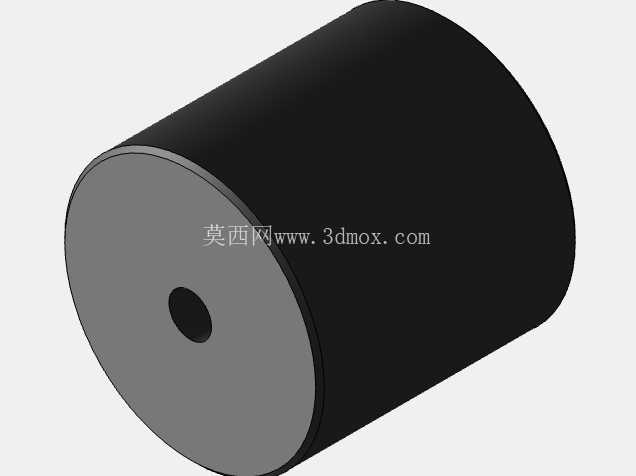

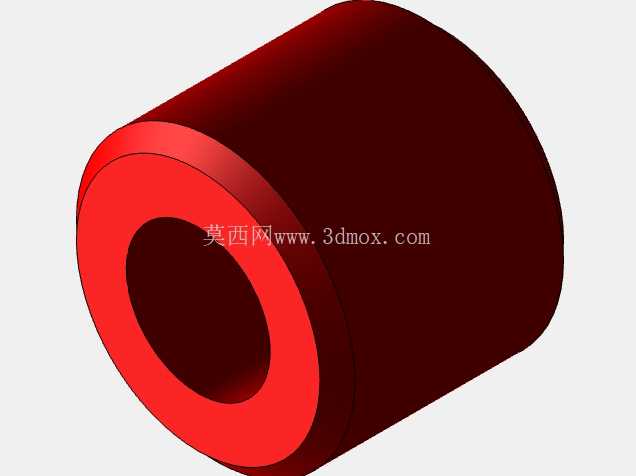

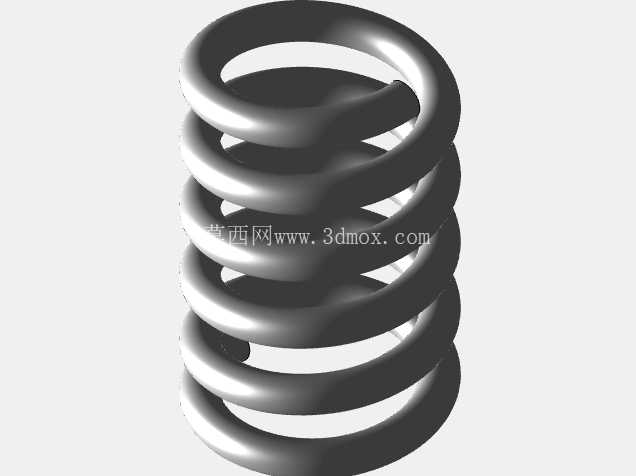

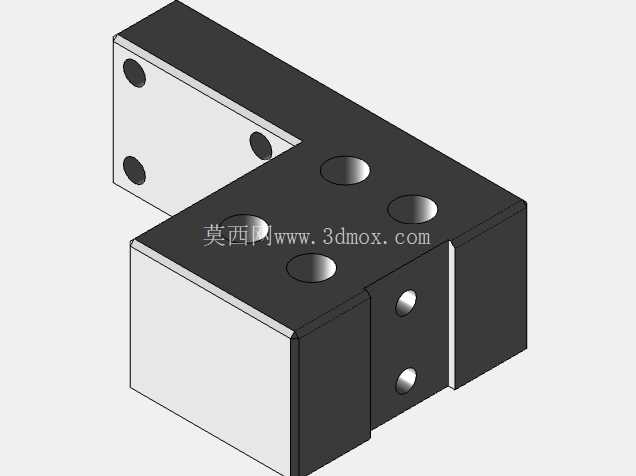

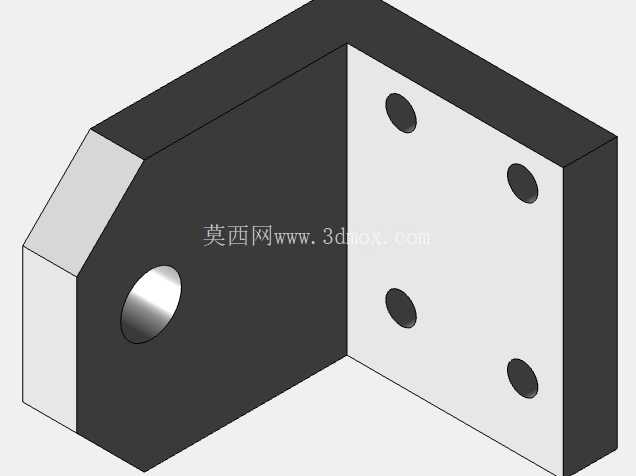

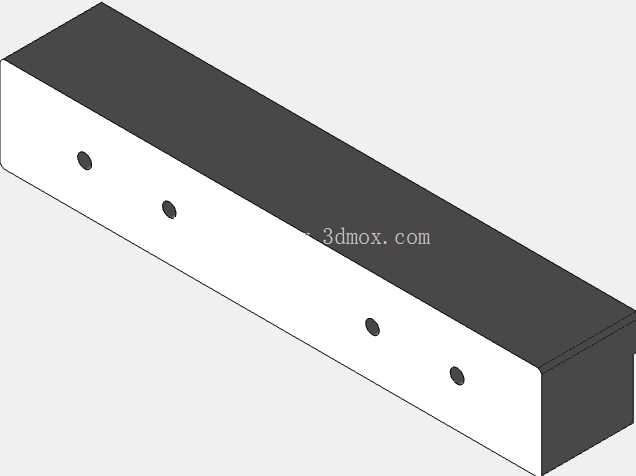

　　气动夹紧组件，三个带防滑纹理的驱动轮呈三角排布，可根据线缆外径调整压合间隙，既能够保证牵拉线缆时不出现打滑、线芯拉伤的问题，也能适配0.5-6平方毫米不同线径的加工需求，无需频繁更换工装夹具。刀座部分采用分体式刀片安装结构，上下刀片的进给行程可通过侧面的调节旋钮独立调整，能够针对不同厚度的PVC、PE绝缘层设置切入深度，避免切伤内部铜芯或者出现绝缘层剥离不净的问题，刀座旁的气动夹紧块在剥线动作完成后会夹持住剥离下的绝缘皮废料，配合拉线动作将废料自动排出，无需人工清理作业区域。设备的安装边界设计充分考虑了产线集成需求，底部安装板预留了标准的螺孔阵列，既可以直接固定在标准铝型材工作台上，也能对接前后工序的送线架、端子压接机的安装接口，

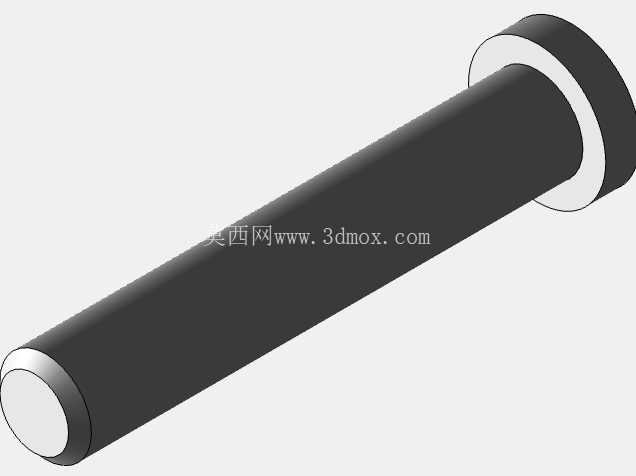

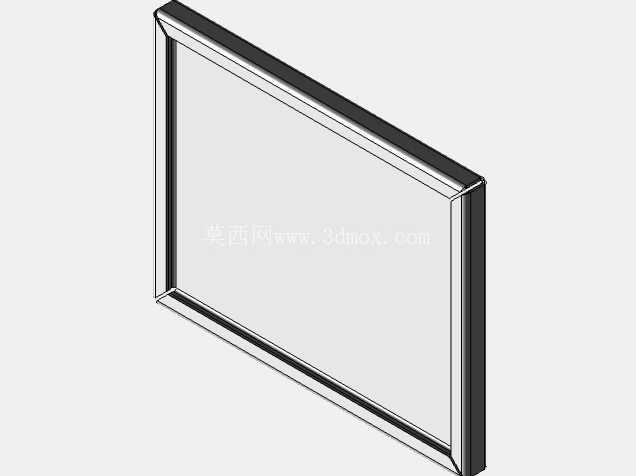

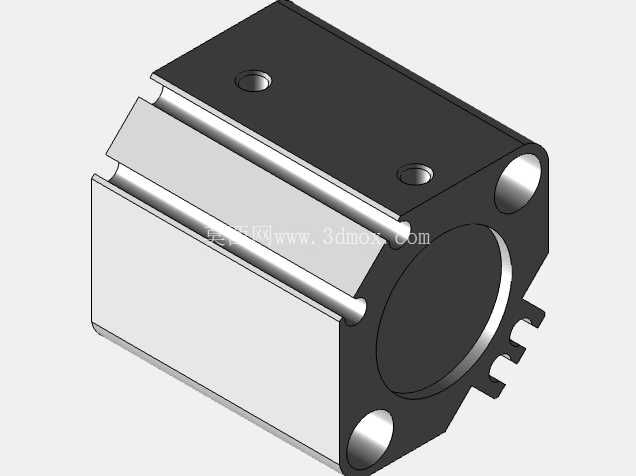

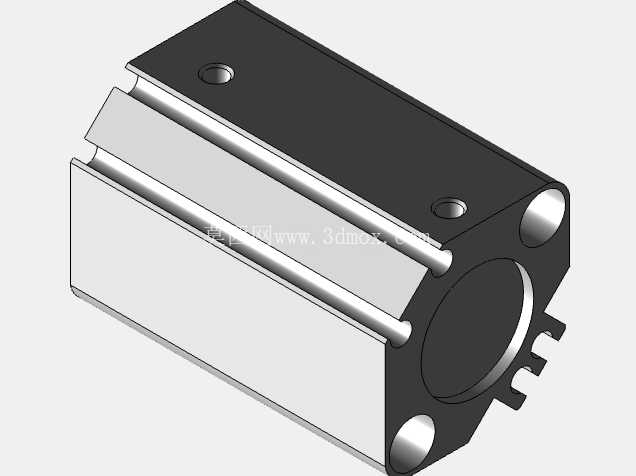

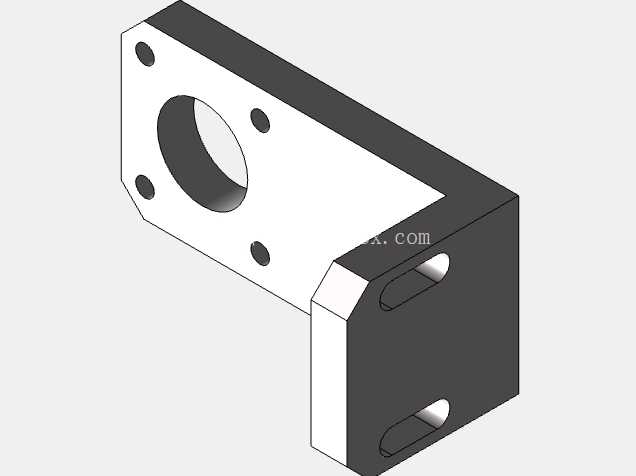

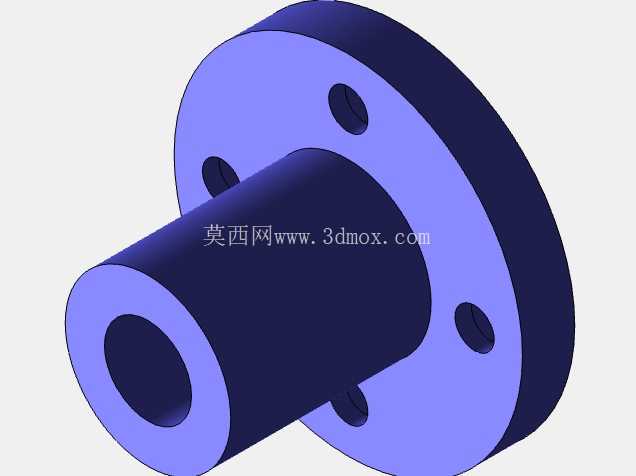

　　侧面的两个定位销孔可保证设备与相邻工位的同轴度，避免线缆输送过程中出现偏斜导致的加工不良。设计过程中优先考虑了作业维护的便捷性，所有执行元件都布置在设备正面的开放区域，更换刀片、调整轮组间隙时无需拆解上层箱体，日常清理线屑、润滑传动部件只需要打开正面的快拆盖板即可完成，大幅降低设备的日常维护工时。驱动部分采用气动与电动结合的方案，拉线动作由伺服电机驱动轮组完成，可精准控制拉线长度，剥线的进给、夹紧动作由气动元件驱动，响应速度快，动作冲击力小，能够避免刚性冲击对细线线芯的损伤，设备的走线全部隐藏在壳体内部的走线槽内，外部没有明露的管线，既避免加工过程中线缆剐蹭到管线造成故障，也让设备整体外观更规整，适配洁净车间的作业环境要求。

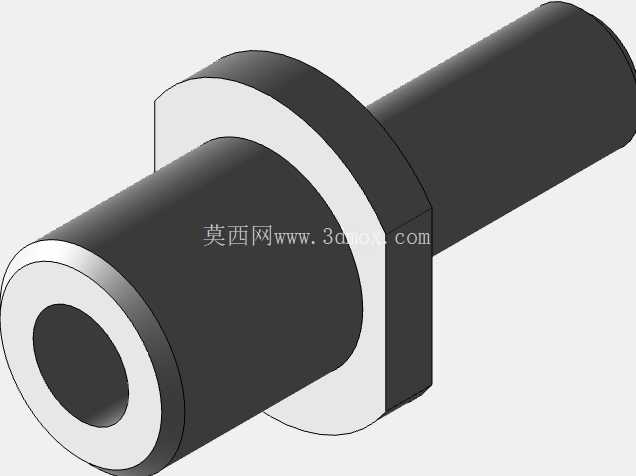

　　在实际作业过程中，线缆从设备一侧的导入口进入后，首先由定位套校准线缆的中心位置，随后夹紧组件固定线缆端头，刀座进给切入绝缘层到设定深度，拉线轮组反向牵拉设定距离，将端头的绝缘层完整剥离，之后夹紧组件松开，线缆向前输送设定长度，刀座再次动作完成另一端的剥线，整个动作流程可根据加工需求调整剥线长度、拉线速度、刀片切入深度参数，适配不同规格线缆的加工要求，相比手动剥线工具，加工一致性更好，效率可提升数倍，也能避免人工剥线时容易出现的线芯划伤、绝缘层残留、剥线长度不一致等质量问题。设备的结构件大部分采用标准化的钣金件与机加工件，加工工艺成熟，装配难度低，大部分易损件都采用行业通用规格，替换成本低，适合线束加工企业根据自身产能需求进行定制化调整，也可作为非标自动化设备设计的参考结构，拓展应用到其他需要定长牵拉、表层剥离的线状物料加工场景中。
