集成传感发声模块的腕戴式电子手环结构

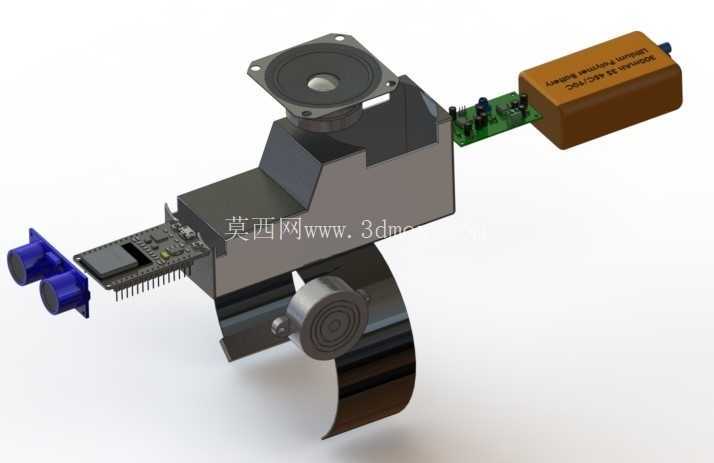

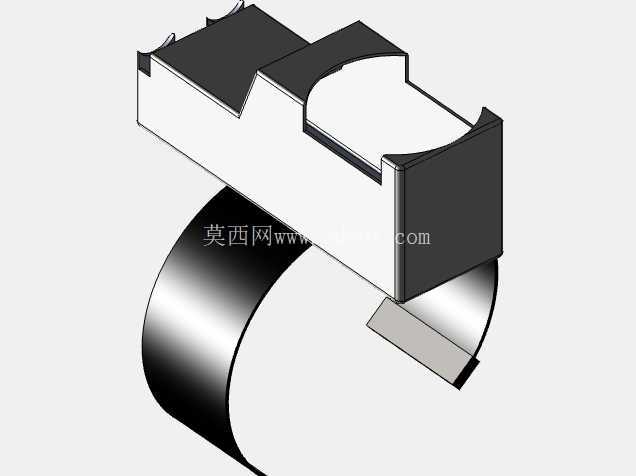

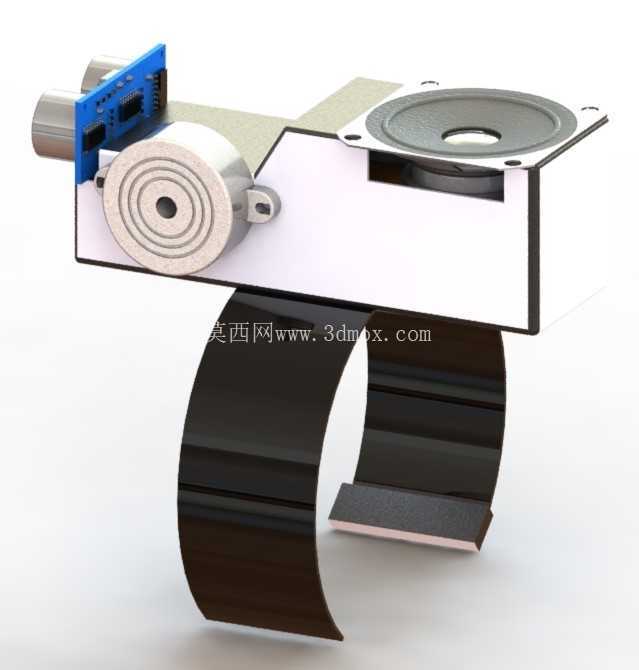

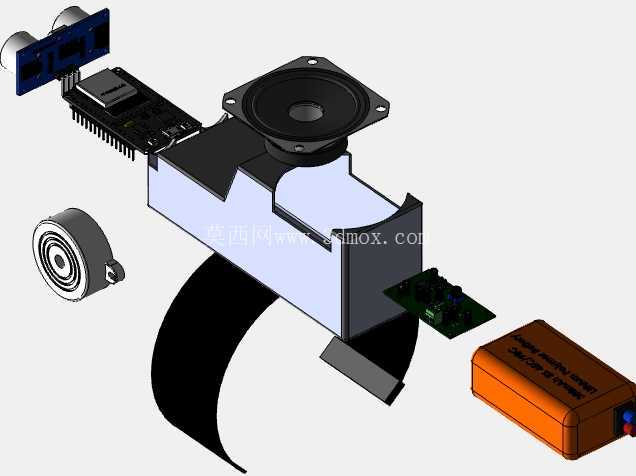

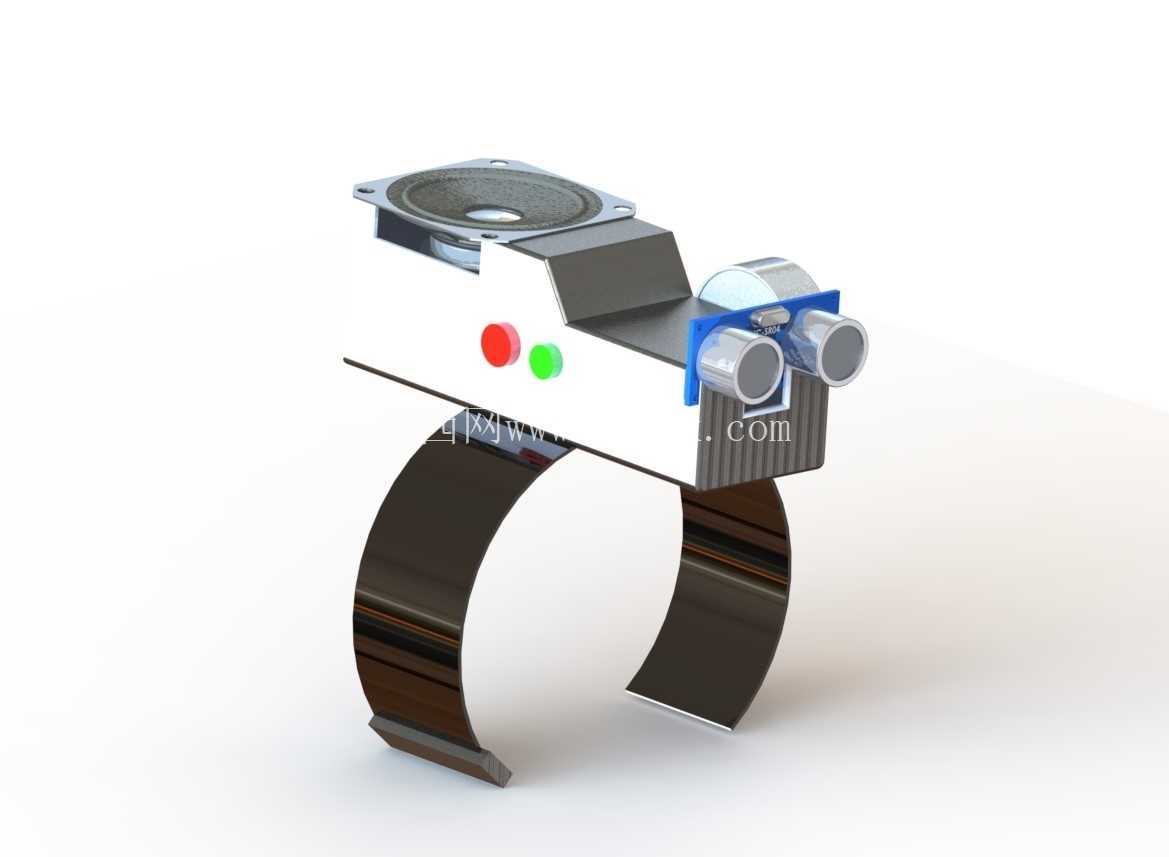

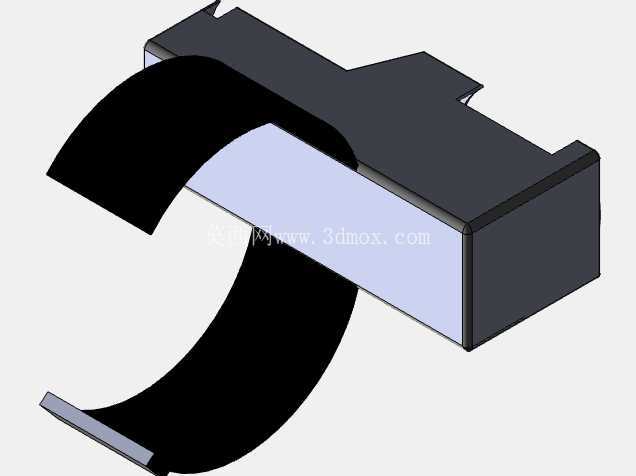

　　这款腕戴式电子设备的结构设计，核心围绕随身佩戴场景下的功能集成与佩戴适配展开，区别于常规消费级智能手环的极简设计，其在有限的腕部佩戴空间内整合了多类功能模块，可适配工业巡检、特殊作业场景下的随身提示、近距环境感知需求。从结构布局来看，腕带部分采用弧形弹片式结构，曲率匹配成年人手腕的常规围度范围，佩戴时依靠金属弹片的预紧力贴合腕部轮廓，无需额外卡扣结构即可实现稳定固定，弹片表面做了圆角钝化处理，避免长期佩戴对皮肤造成压痕或剐蹭，弹片的厚度控制在兼顾弹性形变与结构强度的区间，反复弯折后不会出现塑性变形，适配不同腕围的佩戴调整需求。主体功能舱架设在腕带上方的居中位置，与腕部皮肤保留微小间隙，避免长期贴合造成的闷汗问题，舱体的边角全部做了大圆弧过渡，防止作业过程中勾挂衣物或周边设备。功能舱的前端集成了双路传感模组，两个圆柱形传感单元平行排布，外侧通过蓝色卡扣式压块固定在舱体前端的安装槽内，安装槽预留了走线空间，传感单元的接线可沿舱体内壁的走线槽延伸至主控电路板位置，无需额外设置走线支架，减少整体结构的零件数量。传感单元旁设置了透明防护视窗，可覆盖内置的状态指示或光学检测元件，视窗与舱体采用卡扣加密封胶圈的配合方式，可满足日常泼溅场景下的防护需求。舱体顶面设置了两个状态指示灯，红、绿配色分别对应故障告警、正常运行两类状态，灯帽略高出舱体表面，佩戴者低头即可快速识别设备状态，无需额外抬手操作。舱体靠后侧的位置集成了圆形发声单元，发声单元通过法兰边固定在舱体顶面的安装沉台内，沉台深度与发声单元厚度匹配，安装后发声单元顶面与舱体顶面基本齐平，不会额外增加设备的整体高度，发声单元的出声孔朝向斜上方，保证佩戴时声音可有效传递至佩戴者耳侧，不会被腕部或衣物遮挡。舱体内部做了分层式结构设计，上层为功能元件安装层，预留了传感单元、指示灯、发声单元的安装位，下层为电路板与供电模块安装腔，两层之间通过定位柱分隔，预留足够的散热间隙，避免元件工作时热量堆积影响运行稳定性。从安装边界来看，设备整体宽度控制在腕部佩戴的舒适区间内，不会超出手腕侧面过多，避免作业时与周边物体发生碰撞，整体高度从腕带接触面到舱体顶面的距离控制在合理范围，佩戴时不会出现明显的硌手感，袖口服饰可正常覆盖设备，不会影响日常穿戴。设计过程中优先考虑了零件的装配工艺性，所有功能元件均采用模块化安装设计，每个模块可独立拆装更换，后期维护时无需拆解整个舱体结构，仅需拆下对应模块的压块即可完成元件替换，腕带与主体舱体之间采用嵌入式卡扣连接，卡扣位置设置在舱体底部的两侧，装配时对准卡槽推入即可完成固定，连接强度可满足日常佩戴时的拉扯受力需求，不会出现腕带与主体脱落的问题。这类集成多类功能模块的腕戴设备结构，可根据实际使用需求替换前端的传感单元类型，比如替换为近距测距模组、气体检测模组等，适配不同作业场景的随身监测需求，发声单元可实现告警提示、操作反馈等功能，指示灯可直观反馈设备运行状态，整体结构在有限的佩戴空间内实现了多类功能的集成，同时兼顾了佩戴舒适性与结构可靠性，没有冗余的结构设计，所有结构特征都服务于功能实现与佩戴适配的核心需求。
