直板触控智能手机整机外观结构设计

　　这款直板触控形态的手持通讯终端三维结构，在建模阶段完全围绕量产装配逻辑与日常使用场景搭建，没有做概念化的夸张造型处理，所有曲面、分缝、按键位置都贴合实际消费电子的量产落地要求。从日常使用场景来看，这类设备是当前个人移动通讯、移动办公、便携娱乐的核心载体，结构设计需要同时兼顾手持握持舒适度、屏幕抗冲击防护、内部元器件堆叠合理性、外观质感表达多重需求，建模过程中需要反复核对人机交互的边界尺寸，避免出现量产阶段握持硌手、按键误触、接口干涉这类常见问题。

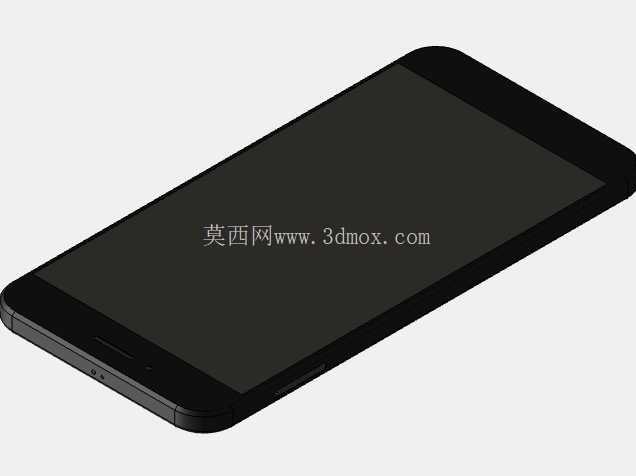

　　整机采用一体化直板圆角矩形造型，机身中框做了连续的微弧过渡处理，没有生硬的直角棱边，建模时对中框的曲率做了分段控制：握持区域的弧面曲率贴合成年人手掌自然弯曲的弧度，单手握持时中框与手掌虎口、指节的接触压力分布均匀，长时间握持不会产生明显的压痕；机身四个边角的R角做了加大处理，除了提升握持手感之外，也能在设备意外跌落时分散边角的冲击应力，降低屏幕、中框碎裂的风险。正面覆盖整块平整的触控显示面板，面板上方预留了极窄的听筒开槽位置，开槽宽度控制在满足出声面积要求的最小尺寸，既保证通话时的出声清晰度，也尽可能压缩正面非显示区域的占比，提升正面视觉的整体性。

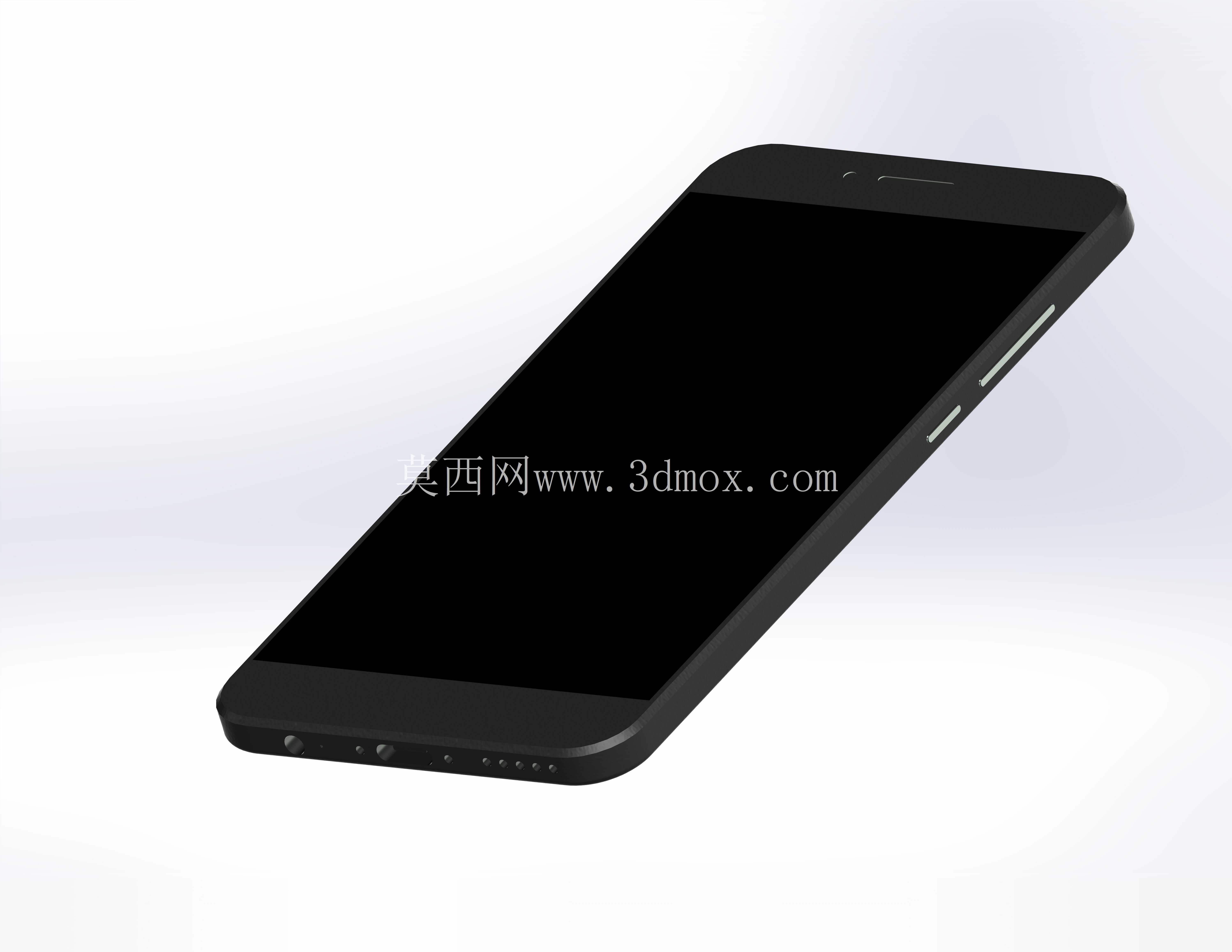

　　机身侧面的实体按键布局完全符合单手操作的交互逻辑，音量调节按键与电源按键分别布置在机身两侧对应拇指、食指自然握持时的触碰位置，按键表面做了微小的内凹弧面处理，和手指指腹的接触贴合度更好，按键与中框的分缝间隙控制在均匀的0.15mm，既保证按键按压时的活动行程，也避免缝隙过大进灰、影响外观质感。机身底部布置了通话麦克风开孔、充电接口、扬声器出声孔阵列，所有开孔的位置都避开了用户横向握持看视频、玩游戏时的手掌遮挡区域，扬声器开孔做了等距阵列排布，出声方向正对用户握持时的前方，不会被手掌遮挡导致音量衰减；充电接口位于底部居中位置，接口周围做了局部加厚的支撑结构，保证数据线反复插拔时的结构强度，避免接口松脱。

　　建模过程中对整机的装配边界做了严格的尺寸约束：整机厚度控制在满足内部电池、主板、屏幕模组堆叠要求的最小尺寸，中框与前面板、后盖的配合采用卡扣加胶粘的复合固定方式，卡扣的位置沿中框周圈均匀分布，每个卡扣的扣合量、拔模角度都按照塑胶件的量产成型要求设置，避免组装时出现卡扣断裂、扣合不严的问题。屏幕模组与中框之间预留了缓冲泡棉的安装间隙，泡棉的压缩量、厚度参数都按照屏幕抗冲击的防护要求设置，当设备正面受到冲击时，泡棉可以吸收大部分冲击能量，避免屏幕直接受力碎裂。后盖与中框的配合面做了周圈的止口结构，止口的配合间隙均匀，既可以提升整机的防尘防水能力，也能避免组装后出现后盖错位、段差超标的问题。

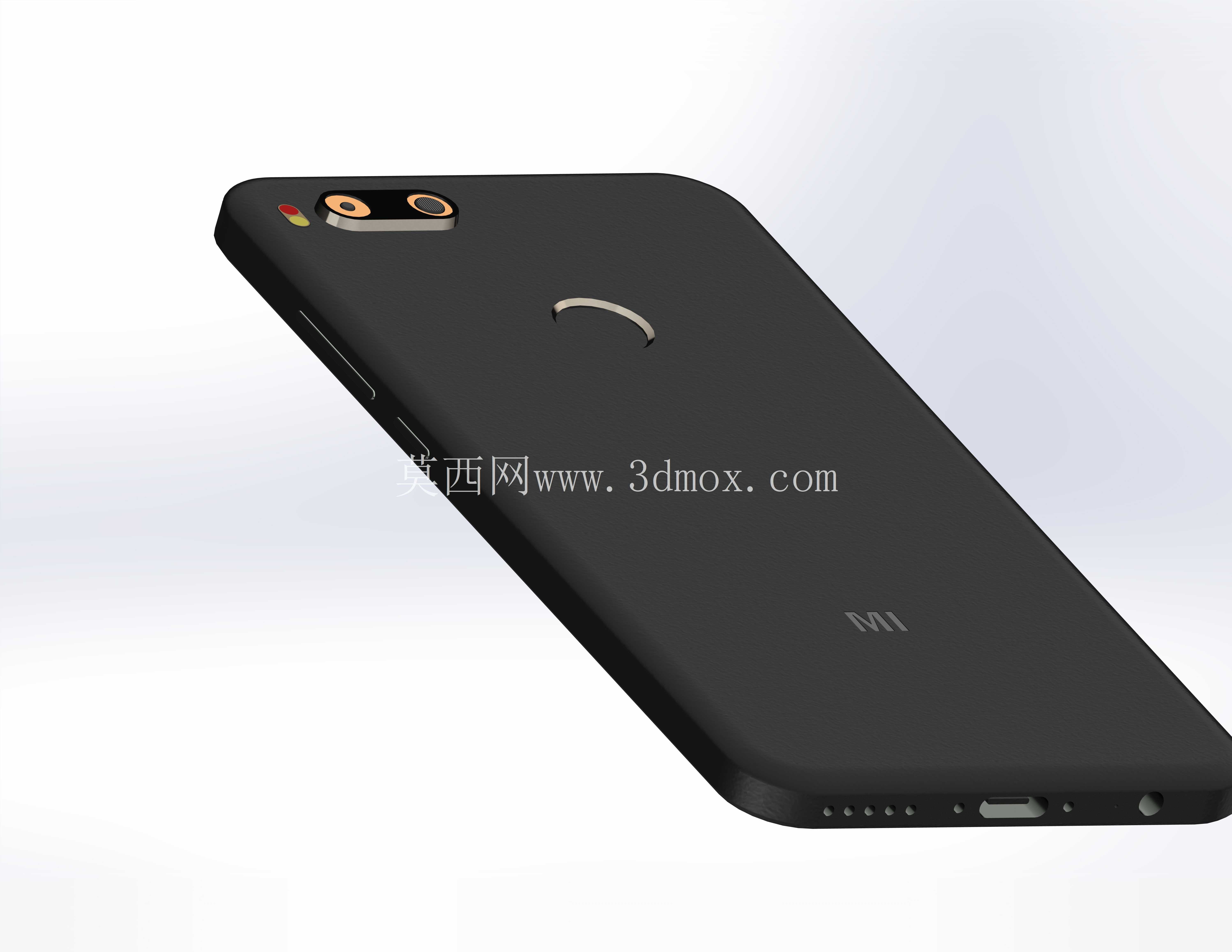

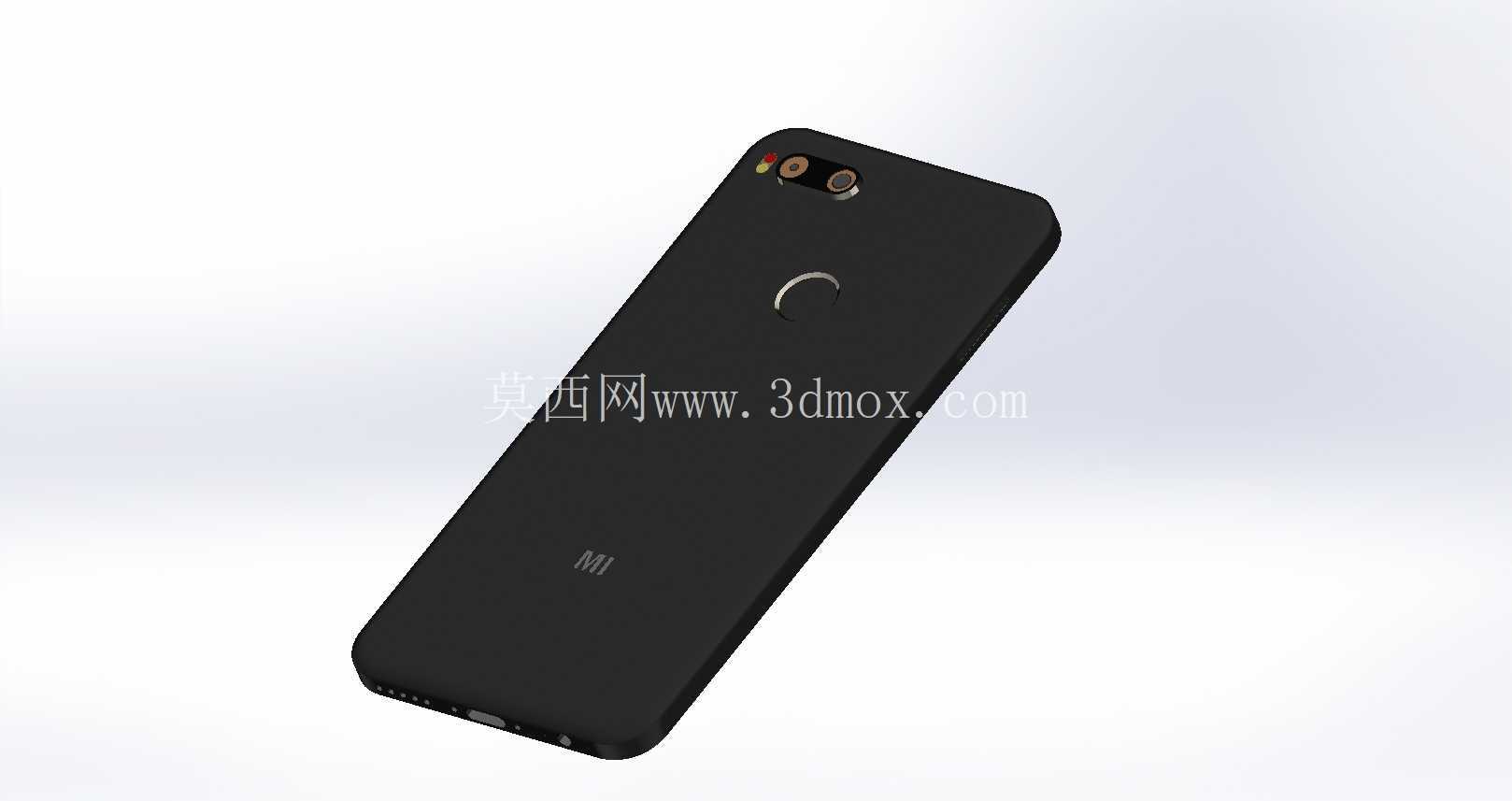

　　从结构设计的合理性角度来看，这款模型的所有外观特征都没有脱离量产实际，没有为了视觉效果牺牲结构可靠性：比如中框的天线断点位置，布置在机身握持时手掌握持覆盖概率最低的区域，避免手掌遮挡天线导致通讯信号衰减；摄像头区域的凸起高度做了严格控制，凸起边缘做了倒角过渡，既满足摄像头模组的对焦高度要求，也避免摄像头凸起过高导致日常放置时磨花镜片；所有外露的开孔边缘都做了微小的C角处理，去除锐边，避免用户使用时划伤手指，也能提升开孔位置的结构强度，避免磕碰时出现崩边。

　　在内部堆叠的预留空间设计上，建模时按照主流智能手机的元器件布局，预留了主板、电池、摄像头模组、排线的安装空间，电池仓的尺寸按照大密度锂电池的常规尺寸设置，预留了电池保护板的安装位置与电池胶的粘贴区域；主板区域预留了屏蔽罩、散热石墨片的安装间隙，避免元器件堆叠过紧导致散热不畅；摄像头模组的安装位置做了定位凸台，保证组装时摄像头的光心与屏幕中心对齐，避免出现拍照视角偏移的问题。所有内部结构的避让间隙都按照量产装配的公差要求设置，不会出现元器件干涉、组装困难的问题，完全可以作为同类产品结构设计的参考模型，用于验证外观造型、装配关系、人机交互尺寸的合理性。
