便携式手持红外遥控操作器结构设计

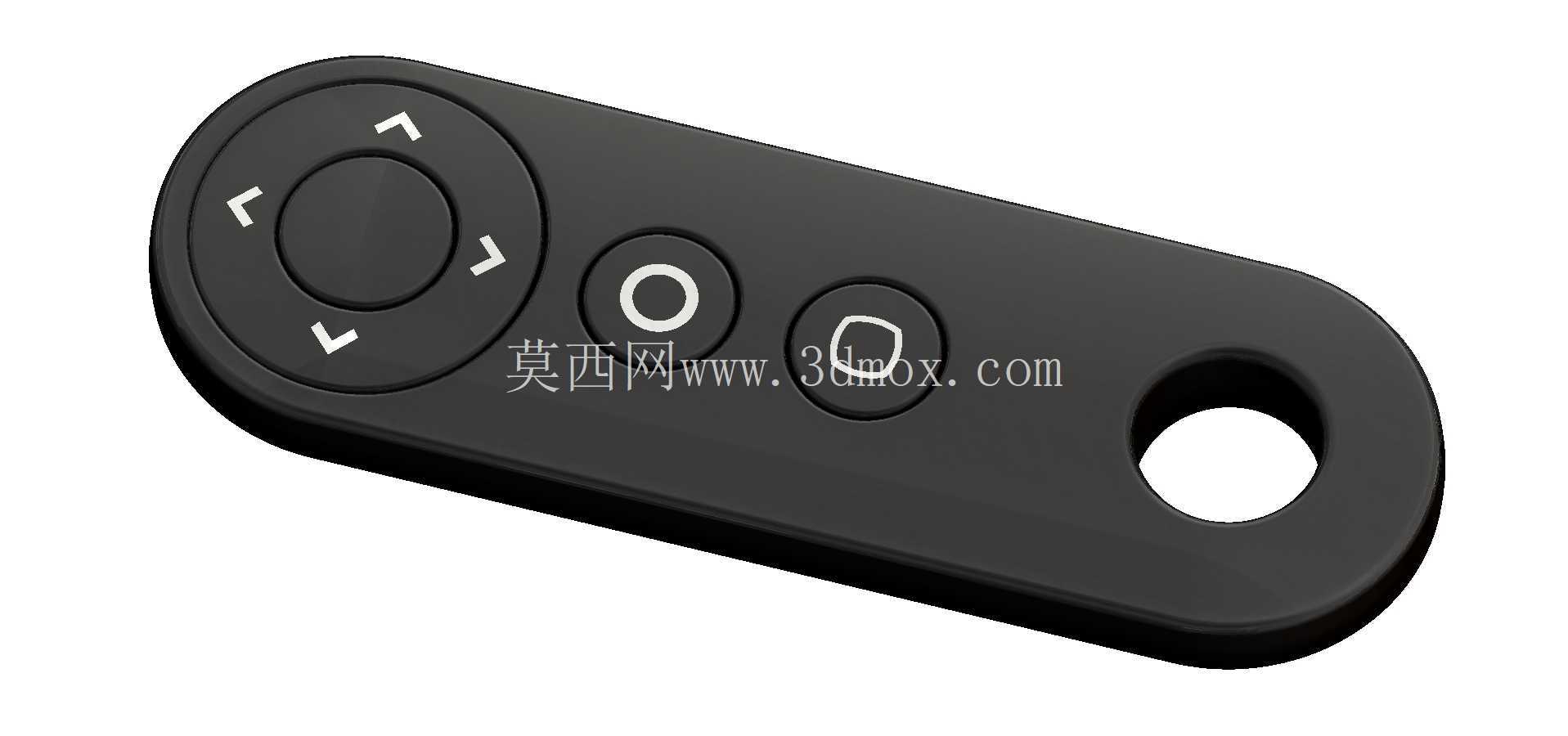

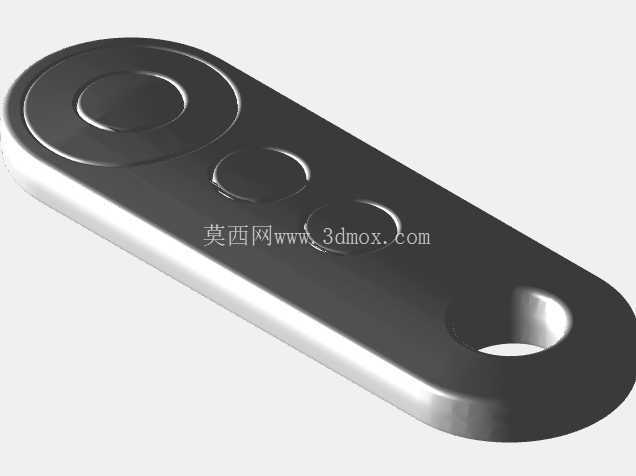

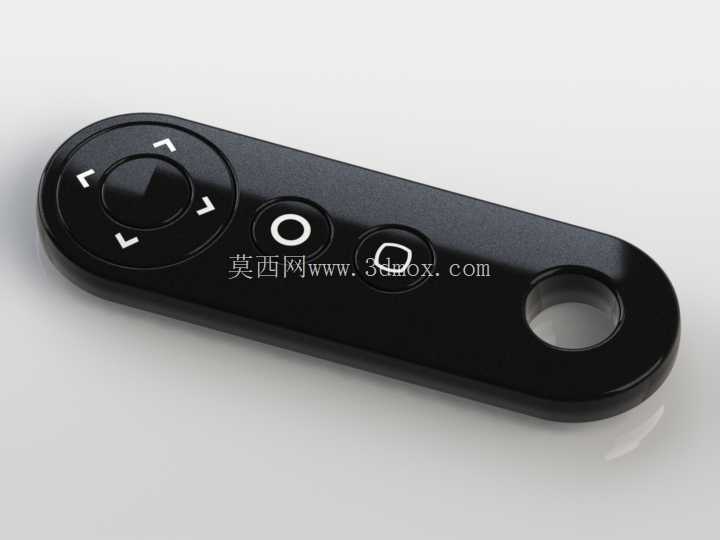

　　这款手持遥控装置的结构设计，核心围绕近距离无线指令传输的使用需求展开，常见应用场景覆盖家用影音设备控制、小型展示装置操作、教学演示设备远程调控等领域，日常使用中用户无需近身接触被控设备，单手握持即可完成全部指令输入操作。从功能布局来看，设备上端设置四向导航按键组，集成上下左右方向选择与中心确认功能，可满足菜单切换、选项调整、参数选定等高频操作需求，导航键旁依次排布两个独立功能按键，分别对应返回主页、功能确认两类常用操作，按键排布完全贴合单手握持时的拇指活动范围，操作时无需调整握持姿势即可触达全部按键，降低长时间操作的手部疲劳感。外形设计上整体采用长条形圆角轮廓，壳体边缘做连续圆弧过渡，没有尖锐棱角，握持时贴合手掌虎口曲线，

　　设备末端设置圆形挂孔，可搭配挂绳使用，既能够防止日常使用中滑落，也可悬挂在墙面挂钩处收纳，减少桌面占用空间。壳体采用上下盖扣合的装配结构，接缝处沿壳体侧边居中布置，装配后缝隙均匀，既能够保证内部电路板、电池仓的密封防护，也便于后期维修拆解，按键区域的壳体表面做微凹处理，按键顶面略高于壳体表面0.8mm，按键周边预留0.3mm的活动间隙，既能够避免日常放置时误触按键，也能保证按压时的清晰反馈，按键行程控制在1.2mm左右，按压力度设置在1.5N-2N区间，兼顾操作手感与按键使用寿命。结构设计阶段充分考虑内部元器件的安装边界，壳体内部预留对应电路板的定位卡槽，电池仓位置设置加强筋结构，既能够提升壳体整体抗形变能力，

　　也可避免电池晃动产生的异响，红外发射端布置在设备前端居中位置，前端壳体对应位置做透明视窗设计，保证红外信号的发射角度覆盖水平±60度、垂直±30度范围，常规使用场景下无需刻意对准被控设备接收端即可完成指令传输。表面处理上壳体采用哑光磨砂质感，减少日常使用中的指纹残留与划痕产生，按键表面做高光处理，与壳体形成视觉区分，便于用户在弱光环境下快速识别按键位置，整体厚度控制在12mm以内，宽度38mm，整体长度125mm，单手握持时重量控制在35g左右，长时间握持也不会产生明显的负重感。设计过程中针对按键的使用寿命做了结构优化，按键下方的导电橡胶触点采用同心圆结构设计，相比普通平面触点接触更稳定，能够耐受十万次以上的按压操作，

　　壳体内部的筋位布局同时兼顾结构强度与轻量化需求，在保证1.2米自由跌落不出现壳体开裂、按键失效的前提下，尽可能减少壳体壁厚，降低整体重量。设备的挂孔位置做了局部加厚处理，挂孔边缘做圆角过渡，避免挂绳长期摩擦出现断裂，同时挂孔位置的重心设计经过调整，悬挂时设备保持自然下垂，按键面朝向外侧，便于拿取时直接对准握持方向。
