分体式四轮旱冰鞋结构设计作品

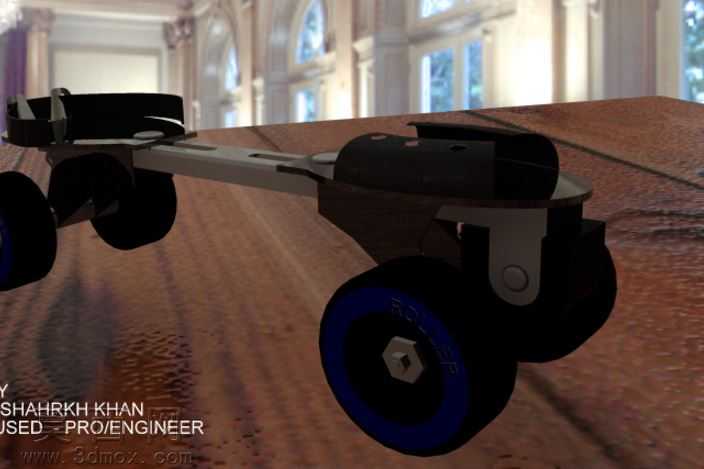

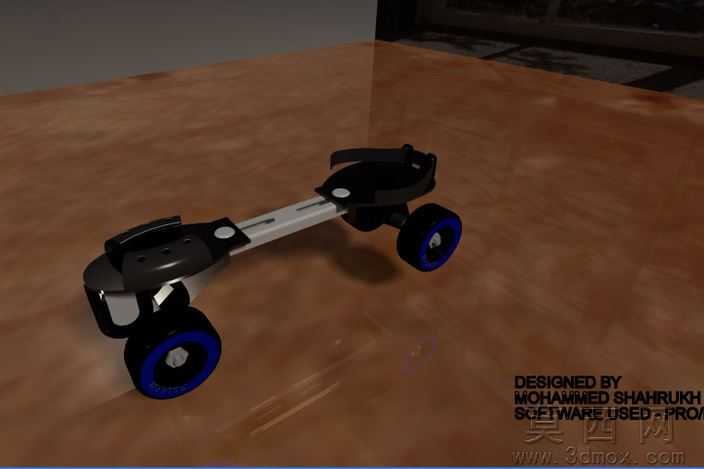

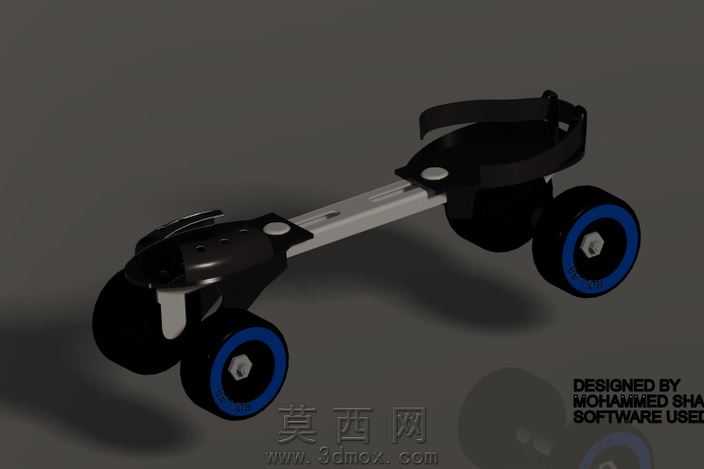

本作品为分体式四轮旱冰鞋的三维设计成果，建模阶段依托三维设计软件完成全参数化结构搭建，首先对旱冰鞋的核心功能模块进行拆分规划，将整体结构划分为足部绑定基座、横向连接梁、轮组安装支架、滚轮组件四个独立建模单元，每个单元均按照实际使用的尺寸比例进行参数设定，确保各部件装配后不存在干涉问题。建模过程中优先采用实体建模命令构建主体承载结构，对绑定基座的绑带安装位、连接梁的长度调节槽、轮架的轴承安装孔等细节特征进行精准还原，所有孔位、卡槽、连接面的公差预留均符合常规机械装配的设计要求，保证虚拟装配后各部件可实现对应功能动作。材质渲染阶段针对不同部件的使用场景匹配对应材质属性，足部绑定基座采用哑光硬质工程塑料材质，调整表面粗糙度参数模拟真实注塑件的磨砂质感，同时在绑带接触区域添加软质橡胶材质的纹理细节，还原绑带的防滑亲肤属性；横向连接梁采用亮面金属铝合金材质，添加轻微的环境反射效果体现金属构件的结构强度；滚轮部分采用轮毂与轮圈分层材质设置，轮毂为硬质深色塑料，轮圈为高弹性聚氨酯耐磨材质，调整半透明参数与表面反光度还原轮滑轮的真实视觉效果，整体渲染场景采用暖调木质地面作为承载面，添加柔和的环境漫反射光照，突出旱冰鞋各部件的材质差异与结构轮廓。结构设计上充分考虑使用稳定性，左右两组轮架分别通过连接梁实现间距可调，可适配不同脚型的穿戴需求，每个轮组采用双轮对称布局，滚轮内置轴承安装位可实现顺畅转动，足部绑定区域设置多组绑带固定点位，保证穿戴后足部与鞋体的连接牢固性，整体结构无冗余设计，在保证结构强度的前提下尽可能控制整体重量，符合轮滑运动对装备轻量化的使用需求。设计思路围绕日常休闲轮滑的使用场景展开，摒弃了传统一体式旱冰鞋的靴型结构，采用分体式绑带固定设计降低整体装备重量，四轮对称布局保证滑行过程中的平衡稳定性，各连接部件均采用快拆式结构设计逻辑，便于后续的部件更换与维护调整，整体建模过程严格遵循从整体轮廓到局部细节的设计流程，每完成一个部件建模即进行虚拟装配校验，及时调整部件间的配合间隙，最终完成的三维模型完整还原了分体式旱冰鞋的全部结构特征，可用于后续的结构验证、外观优化以及3D打印手板制作参考。
