JCB8055小型履带式液压挖掘机三维设计

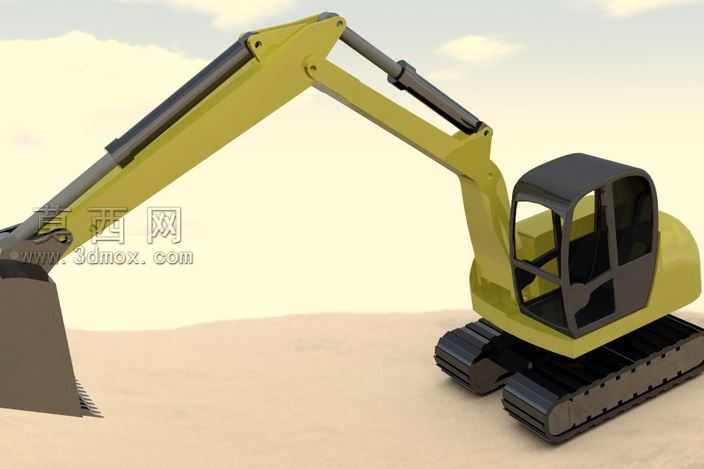

本作品为JCB8055小型液压挖掘机的三维建模设计成果，整体采用写实风格还原真实设备的外观与结构特征。建模阶段以真实小型挖掘机的尺寸比例为基准，对整机各部件进行拆分建模，首先完成下部履带行走机构的构建，精准还原履带板的拼接结构、驱动轮、导向轮与支重轮的排布形态，还原履带的防滑纹理与金属质感特征，保证行走部分的结构合理性。上部车身部分重点还原驾驶室的轮廓结构，对驾驶室的窗框、透明视窗边界、顶部防护结构都做了精细化建模，还原操作舱的空间形态与外观特征。工作装置部分为动臂、斗杆、铲斗与液压油缸的组合结构，建模时严格按照液压挖掘机的工作铰接关系设置各部件的连接点位，还原动臂的弯折角度、斗杆的长度比例、铲斗的切削刃与斗齿结构，同时对液压油缸的缸筒、活塞杆、铰接销轴都做了细节刻画，保证各部件的运动逻辑符合真实设备的机械原理。材质与渲染阶段，为车身主体赋予工程机械设备常用的黄绿色哑光金属漆材质，还原漆面的细微颗粒质感与低反光特性；履带部分赋予深灰色耐磨金属材质，模拟履带长期使用的厚重金属质感与轻微磨损效果；驾驶室窗框采用黑色硬质工程塑料材质，视窗部分赋予半透明玻璃材质，添加轻微的环境反射效果提升真实感；液压油缸部分做了金属镀铬与黑色橡胶油管的材质区分，还原液压部件的工业质感。渲染场景采用浅米色沙土地面作为承载面，搭配淡色天空背景，突出挖掘机主体的结构展示效果，光照采用柔和的自然光模拟户外施工场景的光照条件，通过柔和的阴影表现各部件的空间层次关系，让整机的结构轮廓与部件细节都能清晰呈现。设计过程中兼顾了外观还原度与结构合理性，各部件的比例协调，铰接位置准确，既还原了JCB8055小型挖掘机的真实外观特征，也通过建模体现了小型液压挖掘机的典型机械结构特点，可用于工程机械结构展示、相关产品设计参考等场景。
