单臂液压挖掘起重作业机械臂结构设计

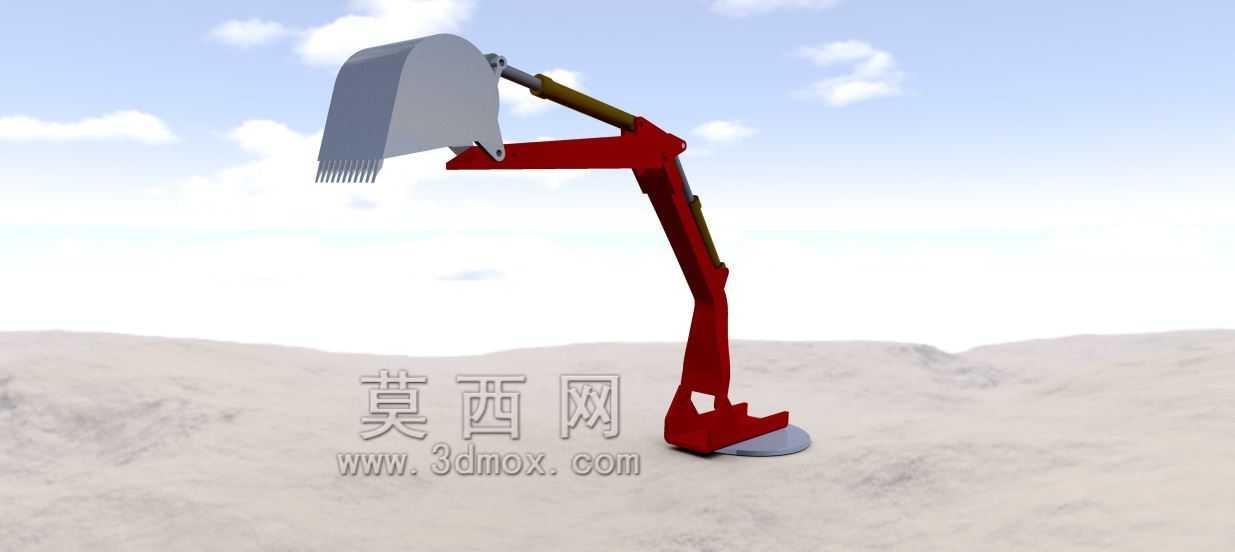

　　这款单臂液压作业臂的结构设计，核心围绕小型工程场景的复合作业需求展开，区别于常规大吨位起重设备的冗余结构，整体采用三段式铰接臂架布局，从底部固定基座到末端铲斗执行端，每一段臂体的铰接点位都经过受力校核，适配小范围场地内的物料铲挖、短距离抬升转运作业。在市政管线抢修、小型土石方整理、厂区零散物料堆垛这类场景中，大型起重挖掘设备往往受场地边界限制无法展开，这类紧凑型液压臂可以依托固定基座或者搭载在小型移动底盘上，完成半径3米范围内的作业覆盖，不需要额外铺设支腿结构，对作业面的承载要求更低。

　　从功能特性来看，臂架的动作全部依靠铰接点处的液压油缸驱动，大臂段的油缸负责整体臂架的俯仰抬升，中臂段的油缸负责调整作业半径的伸缩范围，末端铲斗处的油缸专门控制铲斗的收放翻转角度，三组油缸的油路采用独立分区控制，作业时可以单独调整某一段臂体的角度，也可以联动完成平滑的作业轨迹，比如铲挖作业时先控制大臂下放贴近作业面，再操作中臂前伸让铲斗切入物料堆，最后翻转铲斗完成物料盛取，整套动作不需要反复调整设备站位。设计过程中特意将液压管路沿着臂体的内侧走线，所有管路的固定卡箍都布置在臂体的非受力侧，避免臂架俯仰过程中管路被挤压磨损，同时铰接点处的销轴都预留了润滑注油通道，日常维护时不需要拆解臂架结构就能完成销轴的润滑保养。

　　外形尺寸方面，臂架完全收拢状态下整体高度不超过1.8米，横向最大外伸尺寸控制在0.6米以内，基座的安装法兰采用圆形布局，四个固定螺栓孔的中心距为280毫米，安装时只需要在承载基础上预留对应尺寸的螺栓固定位，不需要额外做大面积的预埋结构。作业状态下最大抬升高度可以达到2.7米，最大作业半径2.9米，末端铲斗的额定承载按照120公斤设计，这个载荷参数覆盖了小型工程场景下绝大多数零散物料的单次转运重量，比如袋装水泥、碎石块、施工余料的抬升转运都能胜任。铲斗的斗齿采用可拆卸式结构，斗齿磨损后可以单独更换，不需要整体更换铲斗主体，降低后期的使用维护成本。

　　结构设计阶段特意做了受力冗余校核，臂体的主体板材采用Q355材质，每段臂体的折弯处都做了加强筋焊接，避免长期重载作业出现臂体变形的问题，铰接点处的轴套采用铜基石墨自润滑材质，即使在粉尘较大的作业环境下，也能保证铰接转动的顺畅性，不会因为粉尘进入出现卡滞。不同于常规起重设备只具备单一的抬升功能，这款臂架末端的铲斗可以根据作业需求快速更换，换成吊钩就能完成小型重物的起重吊装，换成液压钳就能完成小型构件的拆解作业，接口处采用统一的销轴连接尺寸，更换作业属具只需要拆卸两个固定销轴就能完成，不需要改动油路或者电路结构。在实际作业过程中，臂架的动作速度可以通过液压阀的开度灵活调整，对位精准作业时可以调慢油缸伸缩速度，长距离调整臂架位置时可以开大阀组提升动作效率，适配不同作业节奏的需求。基座的旋转结构采用回转支承设计，可以实现360度全范围回转，作业时不需要整体移动设备基座，只需要转动臂架就能覆盖周围圆形区域的作业范围，进一步缩小了设备所需的作业场地空间。
