户外移动式炭烤烧烤操作台结构设计

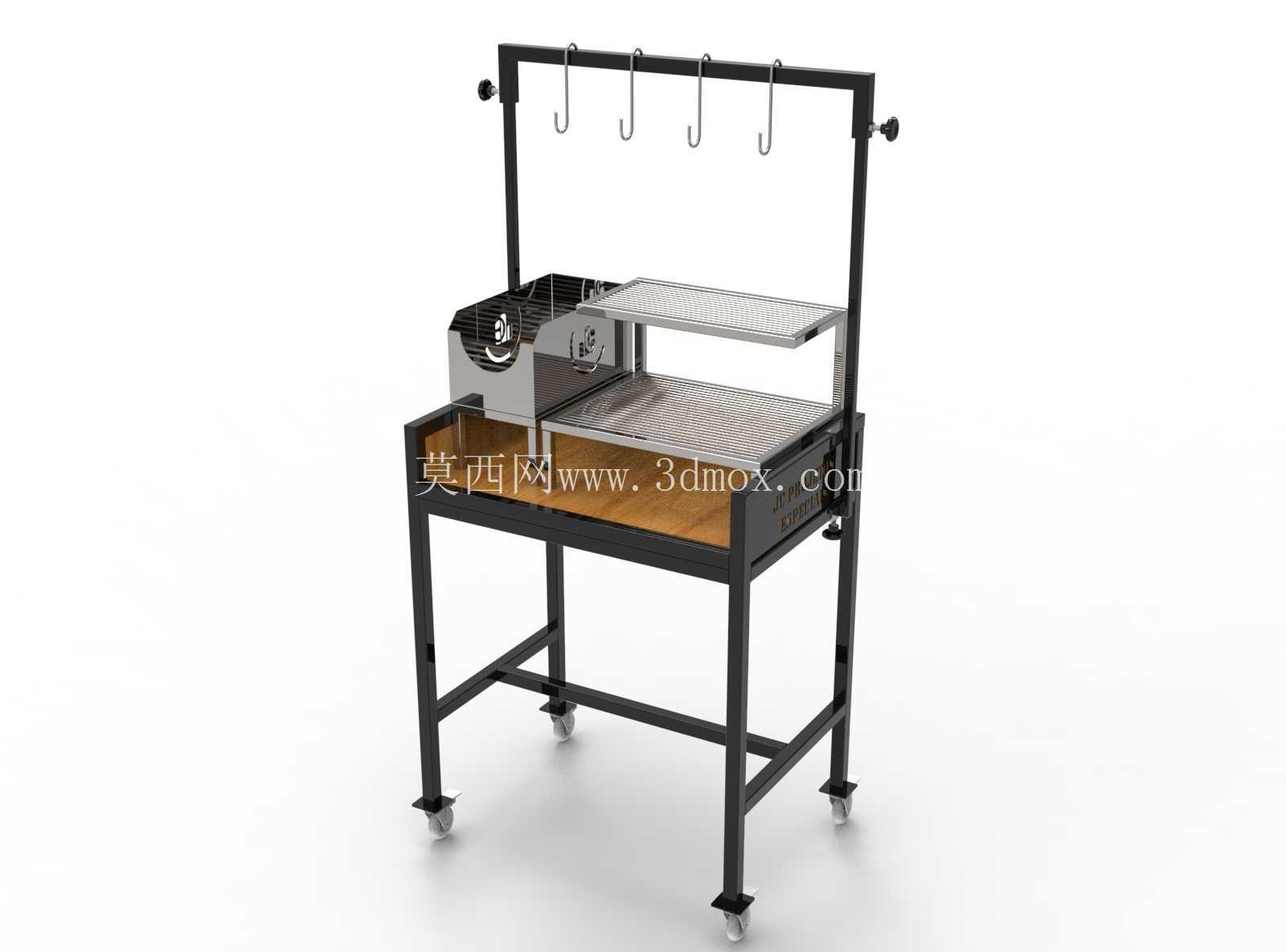

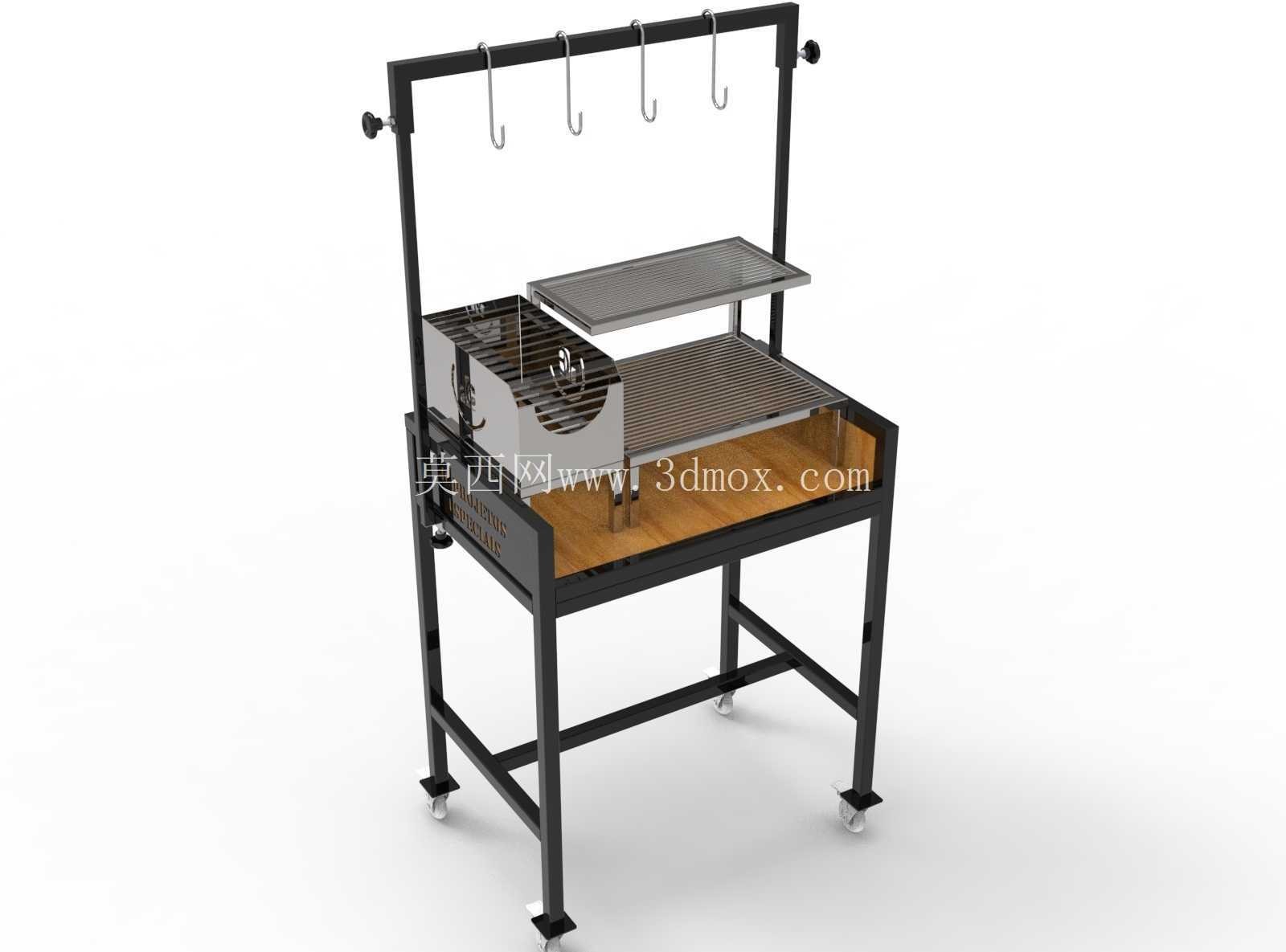

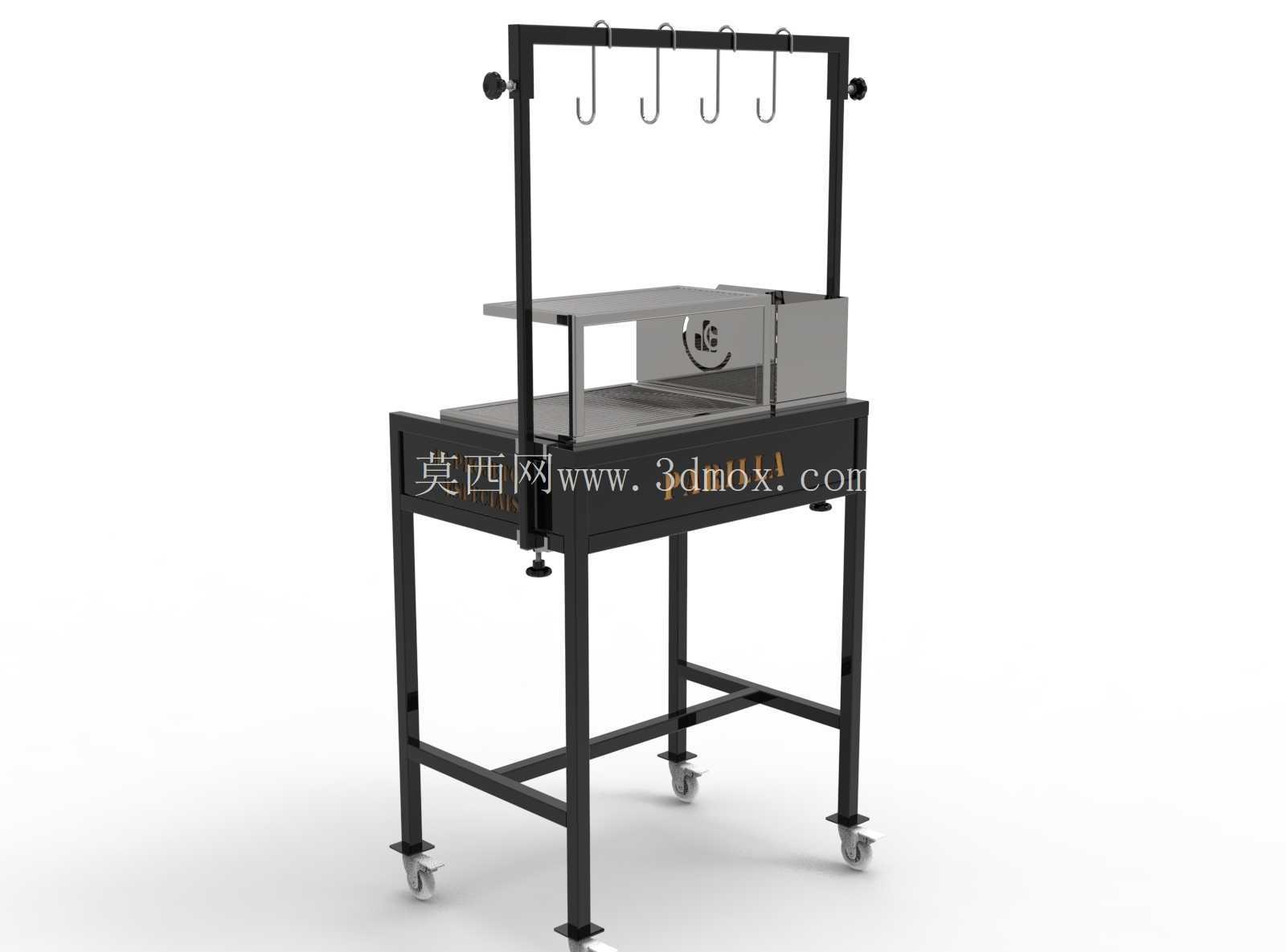

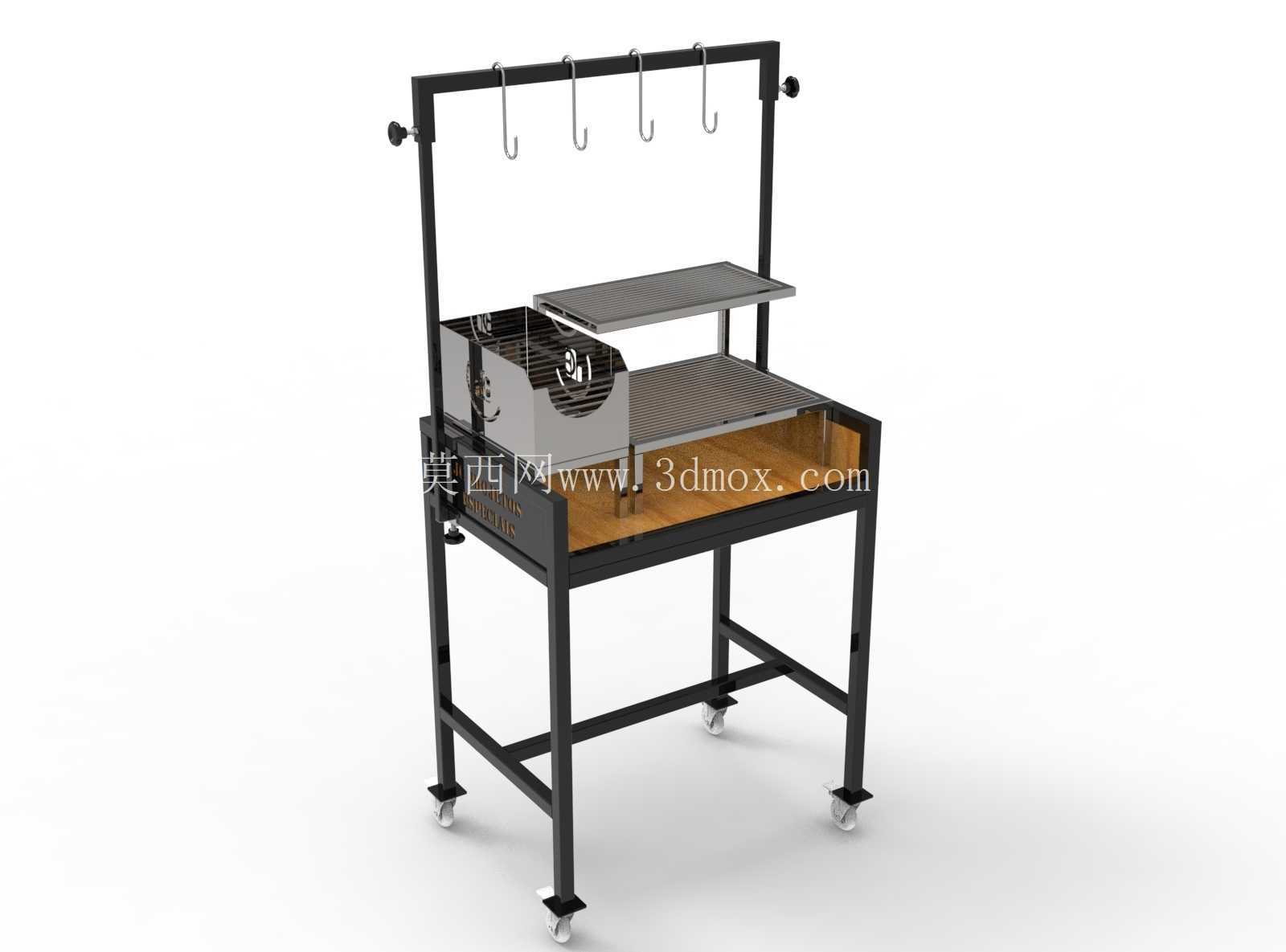

　　这款移动式炭烤操作台的设计，核心围绕户外流动经营、庭院聚餐两类高频使用场景做结构适配，区别于固定砌筑的烧烤台，整体采用方管焊接框架作为承载主体，底部配置四个带刹车的万向脚轮，单轮额定承载满足整台设备满载炭料、食材时的移动需求，刹车结构踩下后可锁定轮体转向与滚动，在略有坡度的户外场地也能保持设备稳定，不会出现烤制过程中设备滑移的问题。框架主体采用4040mm规格的方形钢管做竖向支撑，横向连接方管规格为3030mm，所有焊接位置做满焊后打磨焊渣，表面做高温喷塑处理，耐受烤制过程中辐射的高温，同时避免户外使用时的锈蚀问题。操作台面采用分层设计，最下层为炭槽容纳区，炭槽采用1.5mm厚的冷轧钢板折弯成型，侧边设置可调通风口，

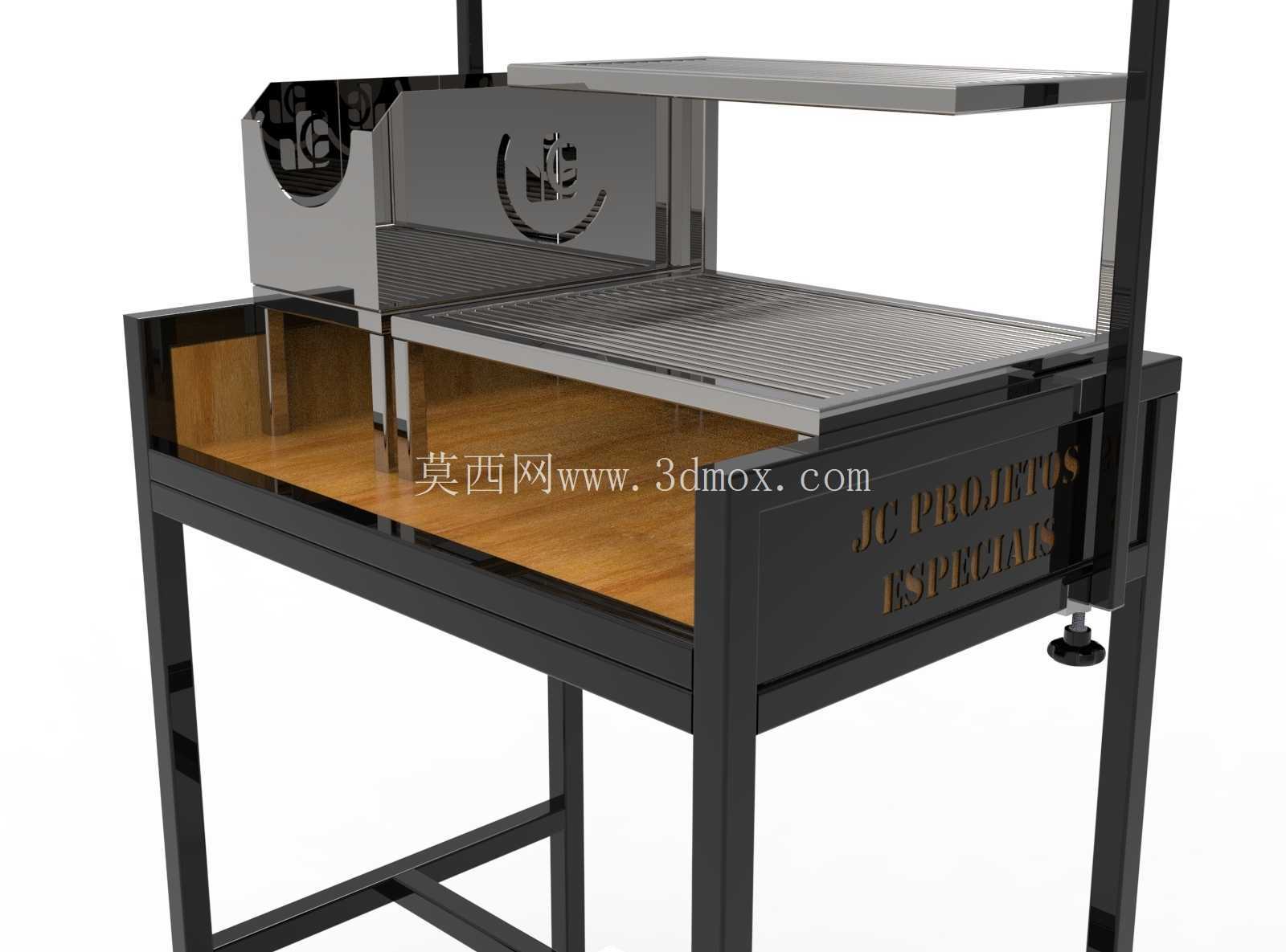

　　通过开合通风口的大小控制进风量，以此调节炭槽内的燃烧温度，避免出现烤糊食材或者火力不足的情况；炭槽上方为可拆卸的烤网支撑层，烤网采用食品级不锈钢圆钢焊接成型，网格间隙设置为8mm，既可以避免小块食材掉落，也能保证炭火热量均匀向上传递。烤网侧上方设置一层可抽拉的置物搁板，搁板采用冲孔不锈钢板制作，烤制过程中可临时放置待烤食材、调料工具或者已经烤好的成品，搁板支撑采用滑动式卡槽结构，不需要时可以完全推入框架内侧，减少设备整体占用空间。设备顶部设置横向挂杆，挂杆通过两侧的竖向方管固定，挂杆上配置四个S型不锈钢挂钩，可悬挂烧烤夹、毛刷、烤签等常用工具，取放时无需弯腰翻找，适配烤制过程中高频拿取工具的操作习惯。设备整体的安装边界预留充足，

　　框架底部的横向支撑距离地面高度为150mm，既避免地面凹凸不平导致的框架磕碰，也方便日常清理地面的炭灰、食材残渣；整体操作台面距离地面高度设置为850mm，符合成年人站立操作的舒适高度，长时间烤制食材不会出现腰部过度疲劳的问题。炭槽采用抽拉式结构设计，清理炭灰时可以直接将炭槽从框架侧方抽出，不需要抬起整个烤网或者挪动上层置物架，大幅降低日常维护的操作难度。框架后侧设置挡油板，挡油板高度高出烤网200mm，烤制过程中溅起的油滴会被挡油板阻挡，不会溅到操作人员身上或者后方的墙面、地面，挡油板同样采用可拆卸结构，定期可以拆下做深度清洁。考虑到户外使用时的承重需求，所有层板的支撑位置都额外加焊三角加强筋，单层层板承重不低于20kg，

　　即使放置满盘食材或者多个调料容器也不会出现层板变形的问题。脚轮的安装位置做内收设计，轮体最外侧不超出框架主体轮廓，移动过程中不会磕碰周边障碍物，也避免路过人员误碰轮体导致设备偏移。挂杆的安装高度距离操作台面1200mm，悬挂的工具自然下垂后距离台面有充足空间，不会干扰台面上的烤制操作。整体结构没有复杂的传动或者电控部件，所有连接位置除焊接外均采用标准紧固件装配，后期如果出现部件损坏，可直接更换对应标准件，不需要整体报废设备，维护成本极低。在结构建模过程中，所有方管的折弯、焊接位置都预留了合理的工艺公差，避免实际生产时出现装配干涉，炭槽与框架的配合间隙设置为3mm，抽拉过程顺滑无卡滞，同时不会因为间隙过大导致炭槽晃动。烤网的支撑边做折边处理，放置在框架支撑位后不会出现横向滑移，翻动食材时烤网保持稳定。置物搁板的滑动卡槽设置有限位结构，抽拉到最大位置时会被限位块阻挡，不会因为抽拉过度导致搁板掉落。
