全自动旋转式热熔胶贴标设备结构设计

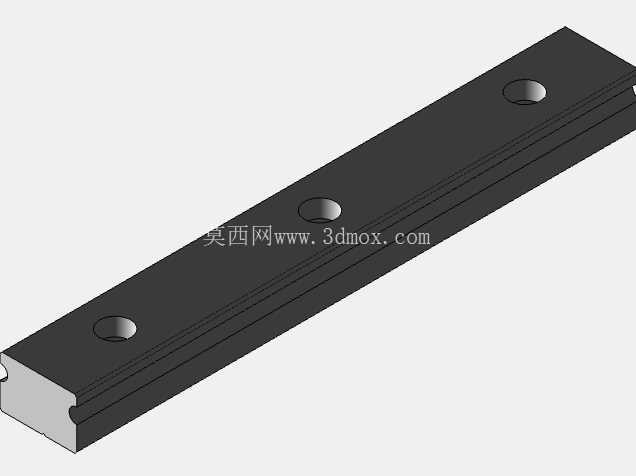

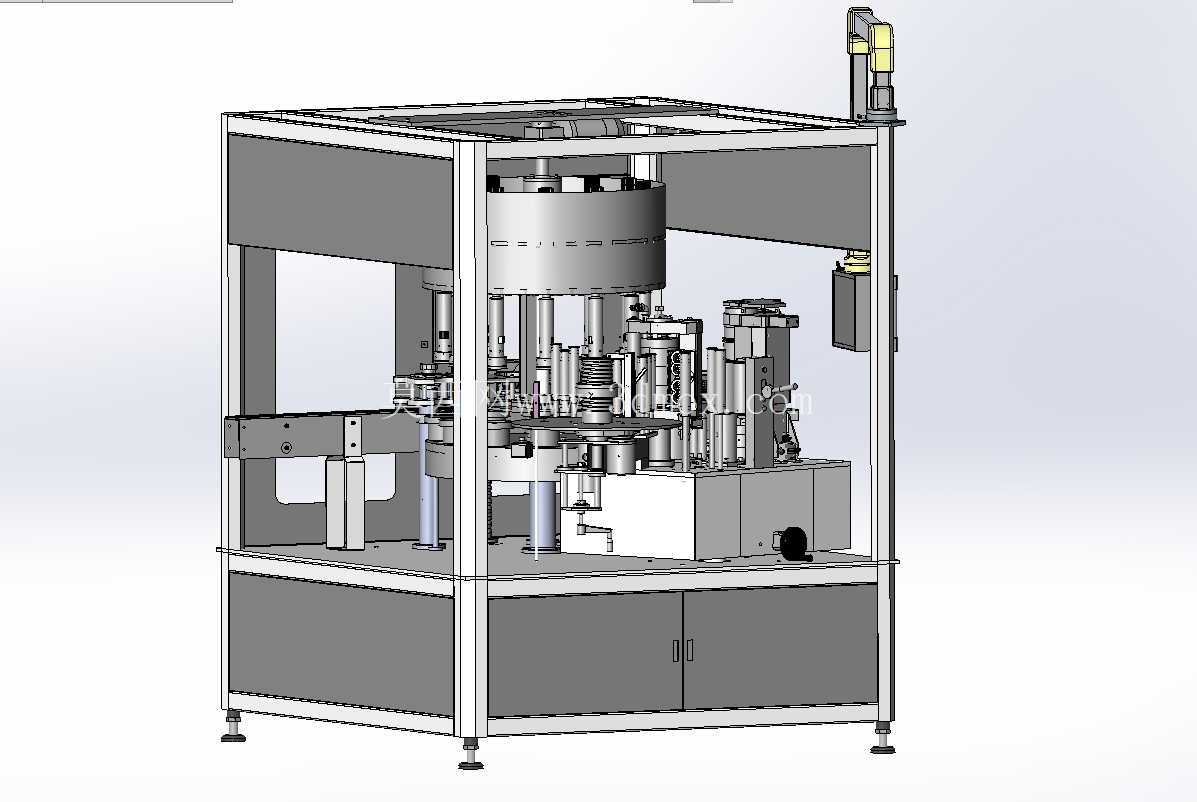

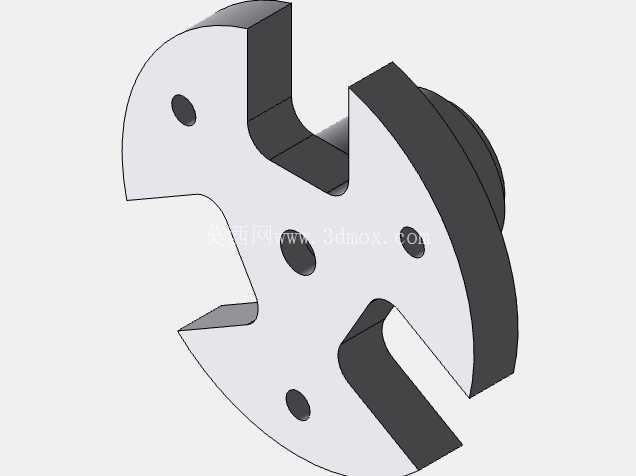

　　这款旋转式热熔胶贴标设备，主要面向快消品、食品饮料、日化、医药等行业的瓶装、罐装类产品的高速贴标工序，适配圆形、异形截面的PET瓶、玻璃瓶、金属罐等多种包装载体，可直接对接前端灌装、旋盖工序与后端装箱、码垛产线，作为整线包装环节的核心贴标工位设备使用。设备采用立式旋转多工位转盘作为核心承载结构，转盘周向均匀布置多组瓶身夹持定位机构，配合分瓶进瓶螺杆、进瓶星轮实现待贴标产品的有序上料，上料过程中夹持机构可自适应不同瓶径的产品，通过弹性压头与底部定位托台配合，保证瓶身在转盘转动过程中无偏移、无晃动，为贴标精度提供基础定位保障。设备的标签供给单元布置在转盘侧方，采用卷装标签料架结构，配合牵引辊、张力控制辊组实现标签带的平稳输送，

　　标签经过涂胶工位时，热熔胶涂覆机构会在标签的指定搭接位置均匀涂布熔融状态的热熔胶，相比冷胶贴标方案，热熔胶固化速度更快，标签粘贴后初始粘接力强，不会出现标签移位、翘边问题，同时胶层涂布量可控，能减少胶液浪费与设备清洁维护频次。涂胶后的标签随标签带输送至贴标工位，转盘带动待贴标瓶体转动至该工位时，瓶身夹持机构会带动瓶身自转，配合标签送料速度将标签完整卷绕贴合在瓶身表面，标签搭接位置经过压合轮二次压合，保证标签接缝处粘接牢固无翘曲。设备的出瓶工位同样采用星轮导送结构，将完成贴标的产品平稳输送至下游出瓶输送线，整个进瓶、贴标、出瓶过程连续无间歇，相比直线式贴标设备，旋转式多工位结构的贴标效率更高，可适配中高速包装产线的节拍要求。

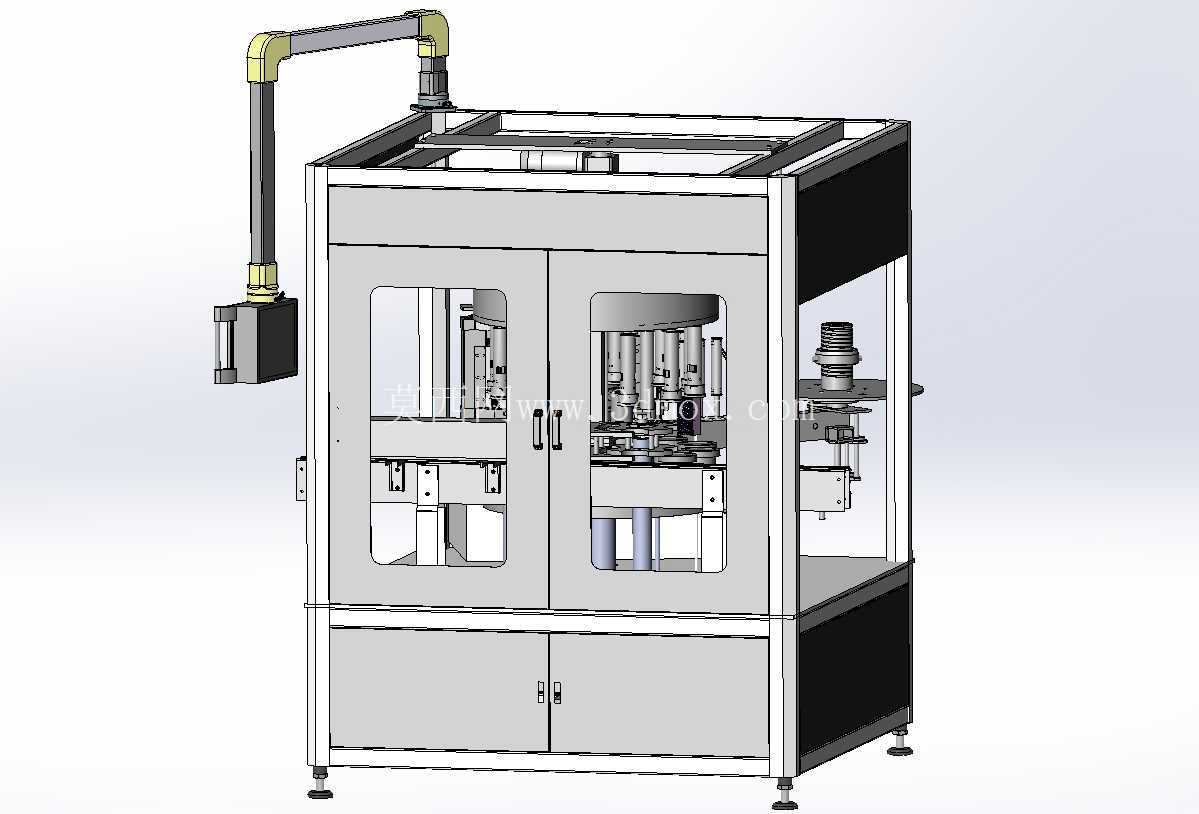

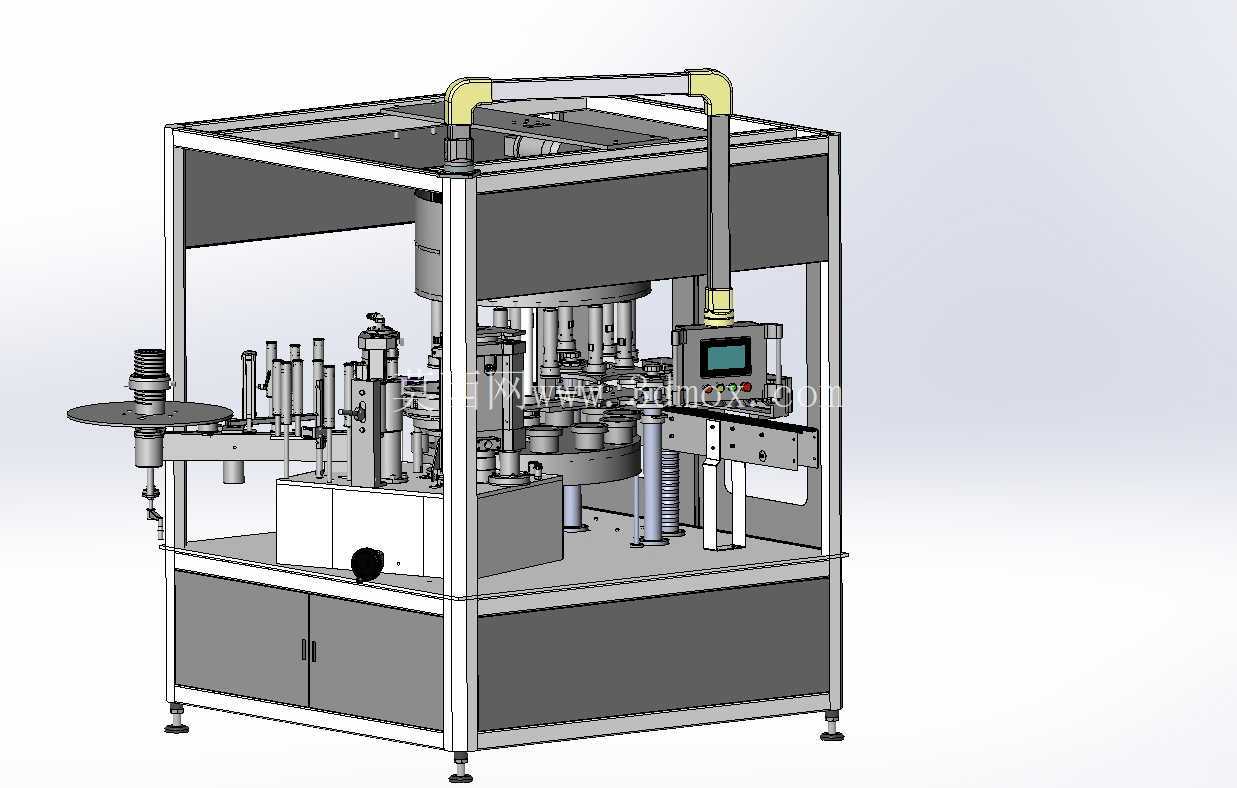

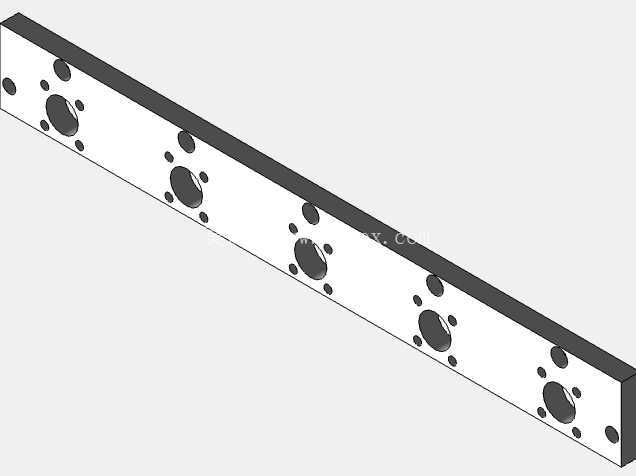

　　从结构设计层面来看，设备整体采用方通焊接机架作为承载基体，底部配置可调式支撑脚杯，可适配车间地面的不平整安装场景，机架下部设置封闭式电气柜与胶路控制单元，上部外围设置透明亚克力防护门，既可以观察设备运行状态，也能避免人员误触运动部件，同时减少车间粉尘进入设备内部影响传动精度。设备的主传动采用伺服电机搭配精密凸轮分割器驱动转盘转动，各工位的动作时序通过机械凸轮与电气信号配合实现精准同步，无需复杂的多轴插补控制，设备运行稳定性更高，后期维护难度更低。热熔胶单元采用外置式胶箱设计，胶箱具备温度闭环控制功能，可根据不同材质标签与胶型调整熔胶温度，胶路管路全程伴热，避免胶液在输送过程中冷却凝固堵塞管路。设备的操作面板布置在机架侧方的悬臂上，

　　可根据操作人员的站位调整面板角度，面板集成设备运行参数调整、工位状态显示、故障报警提示等功能，操作人员可快速完成瓶型切换时的参数调整，换型时仅需更换对应规格的进瓶星轮、定位托台与导板，无需对设备主体结构进行大幅拆解，可适配多规格产品的共线生产需求。从安装边界来看，设备整体占地尺寸适配常规车间的产线布局，进瓶与出瓶输送线的接口高度匹配标准包装输送线的高度范围，设备顶部预留排风接口，可对接车间排风系统排出热熔胶挥发的少量烟气，设备的气源接口、电源接口均布置在机架侧方下部，方便现场管线排布对接，无需对车间现有管线进行大幅改造。在实际生产应用中，该设备可适配OPP标签、纸质标签等多种标签材质，贴标精度可满足常规包装产品的外观要求，针对不同瓶型的贴标需求，可通过调整夹持机构的开合范围、涂胶位置、压合轮压力等参数实现快速适配，设备运行过程中传动部件均设置润滑脂加注口，可按照维护周期定期加注润滑脂，保证设备长期运行的传动精度与使用寿命。
