自动折盒贴标一体化生产设备结构设计

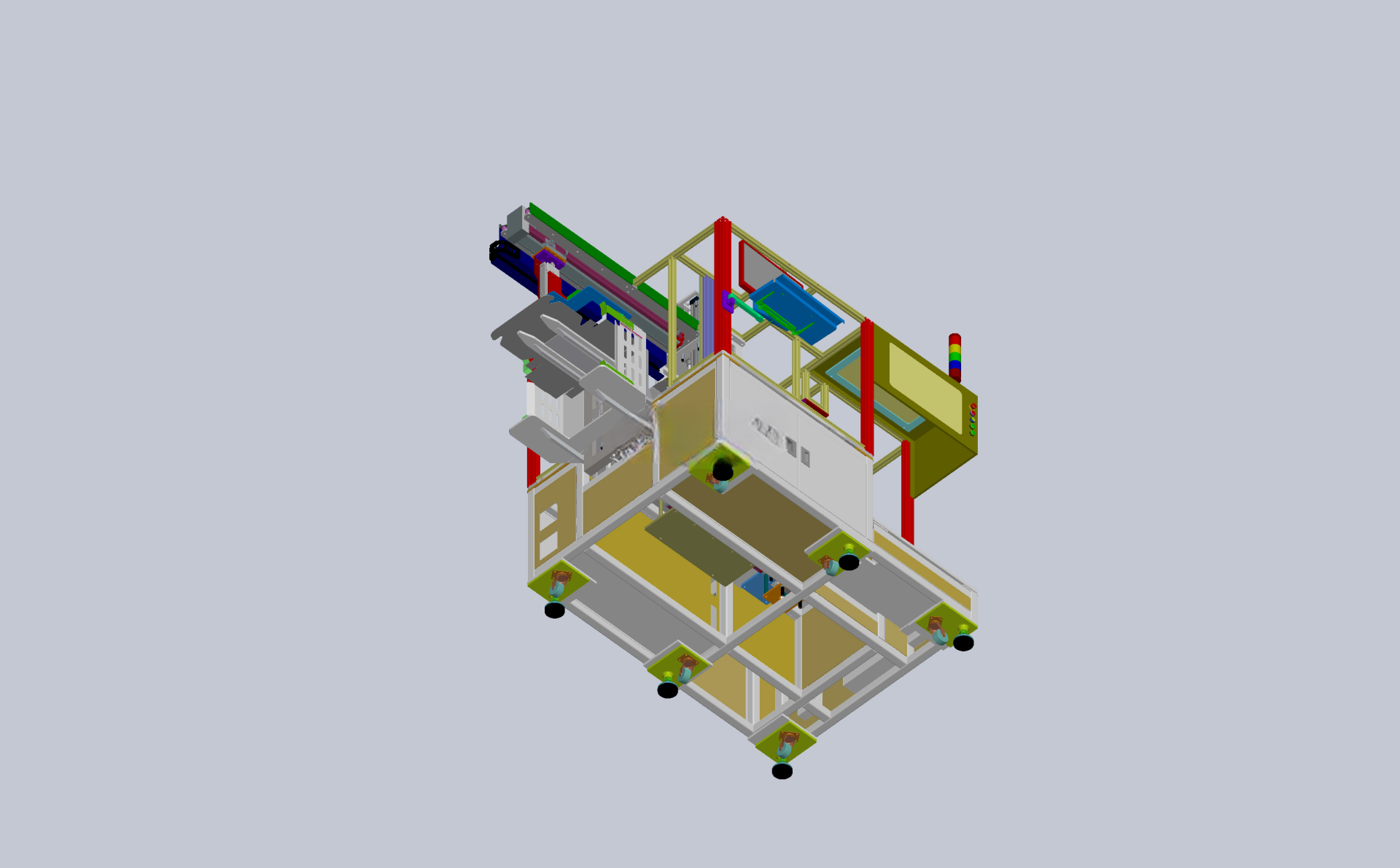

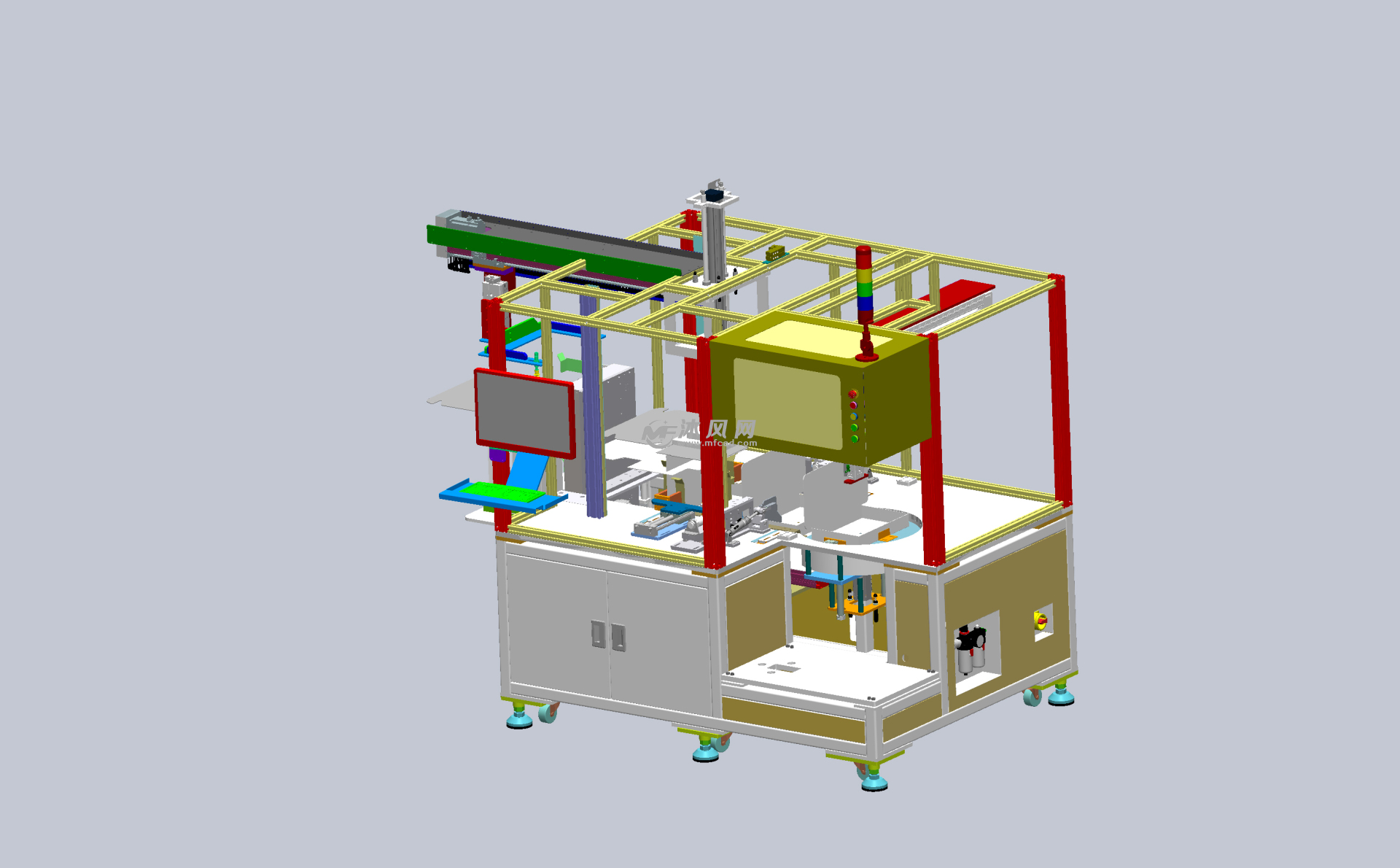

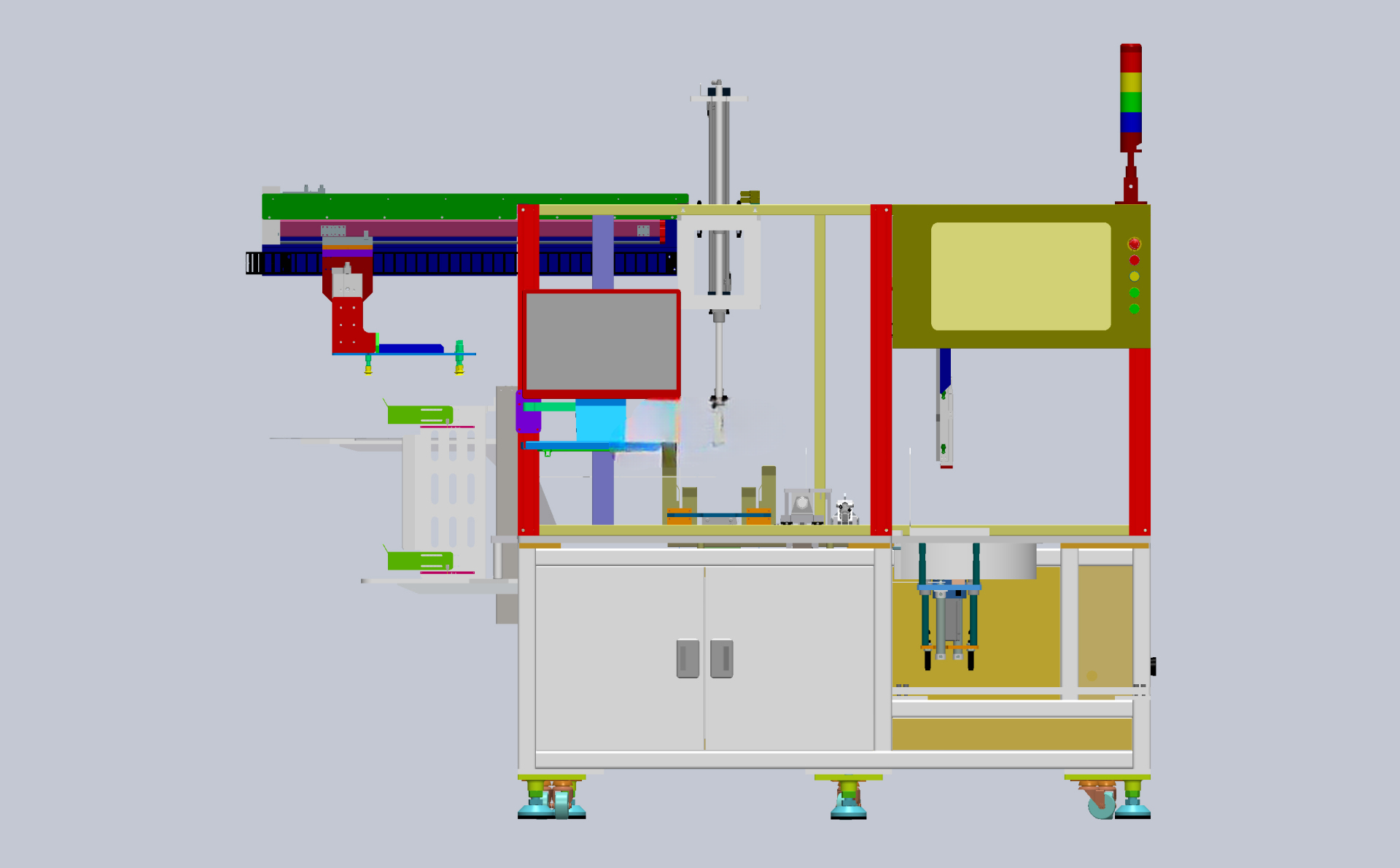

　　这款设备主要面向快消品、日化、食品类纸盒包装的后端生产环节，适配常规卡纸、覆膜纸盒的折盒与贴标工序，可直接对接前端装盒工位或独立作为离线工位使用，解决传统产线中折盒、贴标分机排布占用空间大、工位间转运定位偏差大的痛点。从结构布局来看，设备下部采用标准铝型材框架搭配钣金柜体作为承载基座，柜体预留电气元件安装空间，底部配置可调脚杯与脚轮，兼顾安装调平与短距离移位需求，整体安装边界控制在常规车间1.8米宽度的工位预留范围内，无需额外改造车间地坪即可布设。上部工位沿物料流向依次排布纸盒上料定位工位、折边成型工位、贴标执行工位、出料输送工位，各工位通过同步带与线性导轨实现物料的精准移送，移送重复定位精度可满足常规不干胶标签±0.

　　5mm的贴附公差要求。折盒机构采用多组可调式折边压块，可通过更换定位块适配不同长宽高规格的纸盒，无需整体更换工装即可完成小范围规格切换，压合行程通过气缸限位调节，避免压合力过大导致纸盒变形。贴标工位配置标头进给机构与抚标组件，标头安装座预留多维度调节余量，可适配平面贴标、侧面贴标的不同工艺需求，抚标轮采用软质硅胶材质，贴附过程中可自适应纸盒表面微小高度差，避免标签起泡、翘边问题。设备顶部配置三色警示灯与操作触控屏，触控屏嵌入安装在机架侧方的悬臂上，操作人员可根据站立位置调整屏幕角度，实时查看各工位运行状态、调整工位运行参数。机架侧方预留气源与电源接口，对接车间常规气源与供电即可完成调试运行，各运动机构外侧均设置透明亚克力防护挡板，

　　既满足车间安全防护要求，又可直观观察内部工位运行状态，出现卡料等异常时可快速打开防护挡板处理。从设计逻辑上，该设备将折盒与贴标工序整合在同一机架上，省去了两台设备之间的物料转运定位机构，相比分体式设备可减少约30%的占地空间，同时减少了一次物料定位误差累积，提升整体工序的良品率。各执行机构采用模块化设计，易损件均采用行业标准件，后期维护更换无需定制特殊配件，降低设备运维成本。
