模块化可调节自动卡牌洗牌装置结构设计

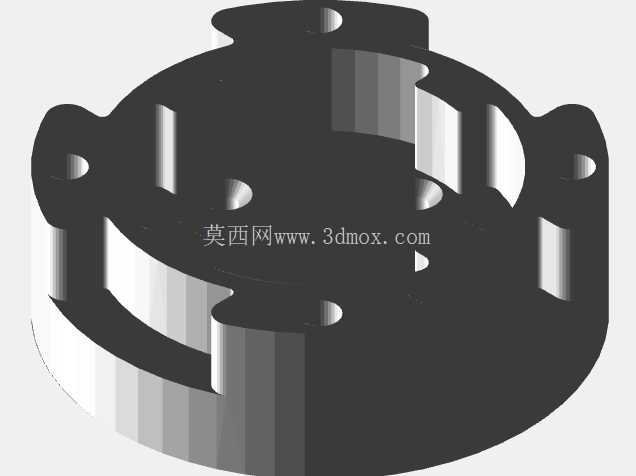

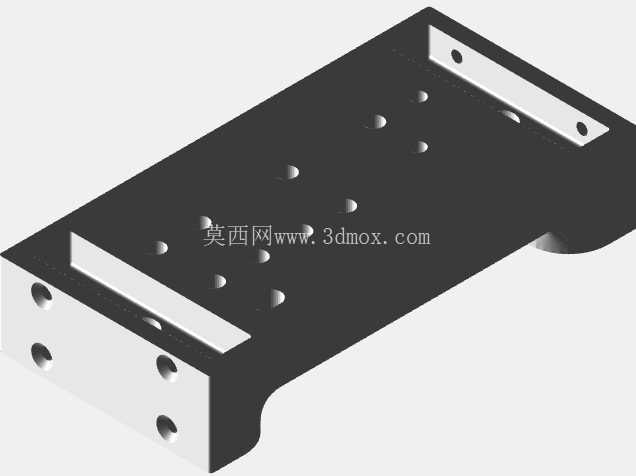

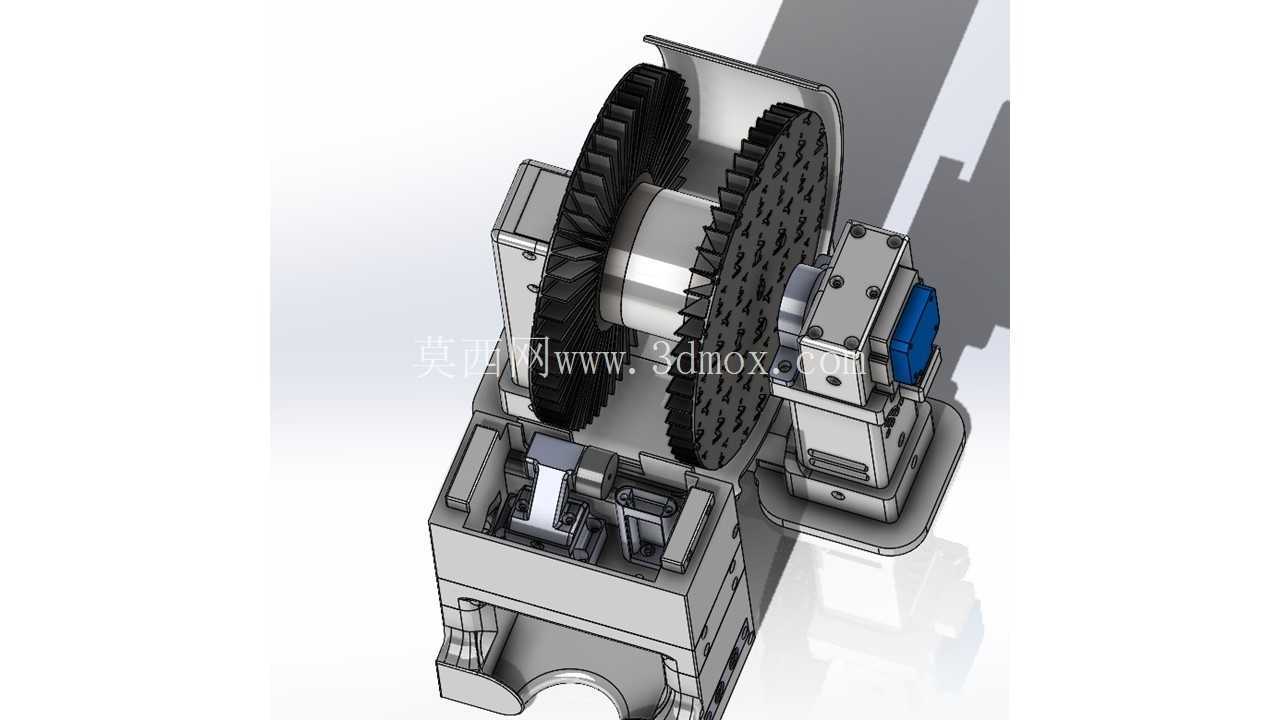

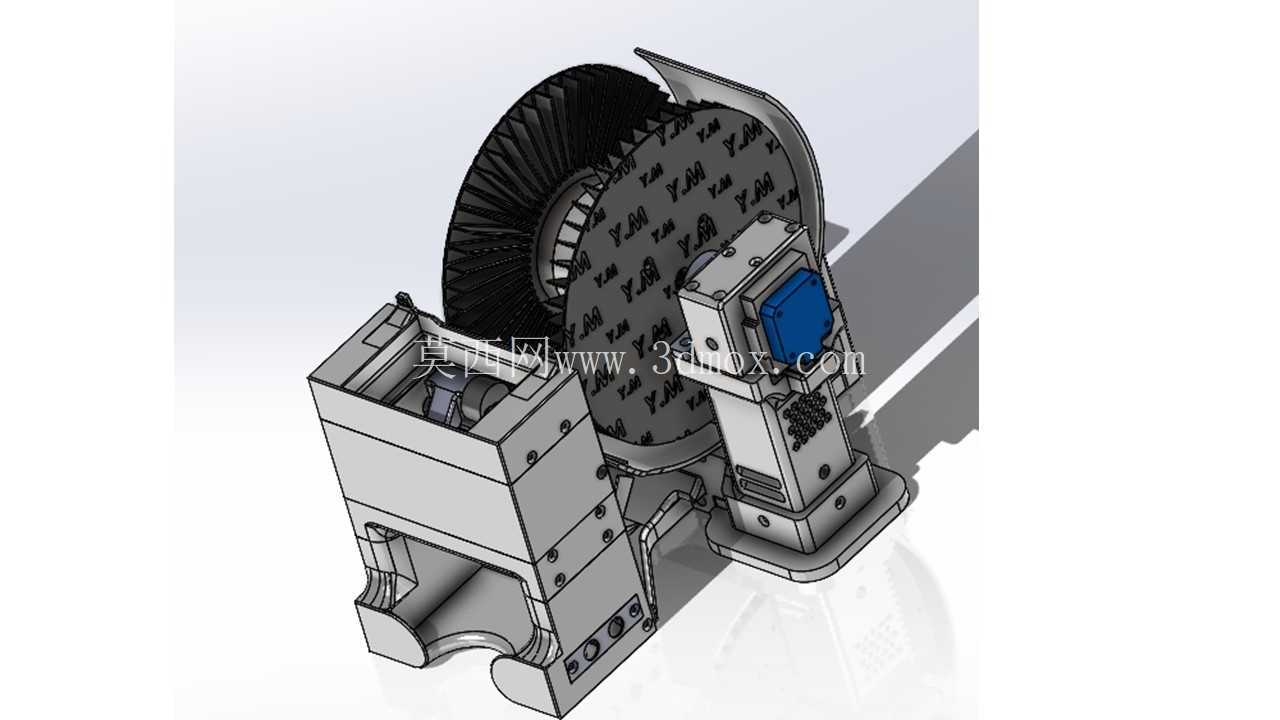

　　日常桌游竞技、卡牌赛事筹备环节里，人工洗牌存在效率低、牌序残留、公平性难保障的痛点，这款自动洗牌装置的结构设计，正是瞄准这类民用休闲、小型赛事场景的实际使用需求，从结构可靠性、适配灵活性角度完成的模块化方案。整套装置采用立式分仓布局，核心洗牌执行单元为带摩擦纹理的轮式洗牌辊，辊面做了等距排布的柔性摩擦凸点，避免硬质结构刮花卡牌表面，同时保证不同厚度、不同覆膜材质的卡牌都能获得足够的摩擦力完成搓动分牌，不会出现卡牌打滑、堆叠卡滞的问题。动力传输侧采用直连式传动布局，动力单元固定在侧立安装支座上，输出轴直接对接洗牌辊的连接端，省去了冗余的中间传动齿轮组，既压缩了整体结构的横向占用空间，也减少了传动环节的能量损耗，

　　日常使用时的运行噪音能控制在较低区间，不会干扰桌游场景的交流氛围。设计阶段特意做了全模块化的拆分思路，洗牌辊仓、动力安装座、卡牌导槽、承牌托盘四个核心单元全部采用独立的安装定位结构，各单元之间通过定位销加紧固件完成拼接，没有做一体化的不可拆结构，后期如果需要适配不同尺寸的卡牌，只需要更换对应宽度的洗牌辊和导槽组件即可，不需要重新制作整套结构，大幅降低了不同使用场景下的改造成本。考虑到不同卡牌的表面摩擦力、厚度差异，动力单元的安装位预留了三档高度调节余量，对应洗牌辊和导槽之间的间隙可以在0.3mm到1.2mm之间调整，使用者可以根据实际使用的卡牌材质，调整间隙大小避免出现卡牌折损或者分牌不彻底的问题；

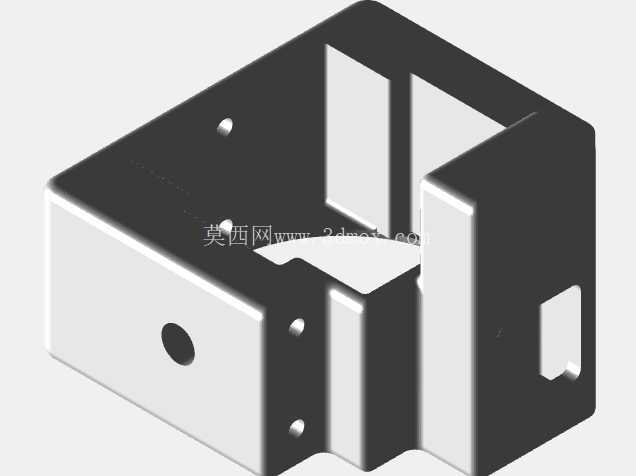

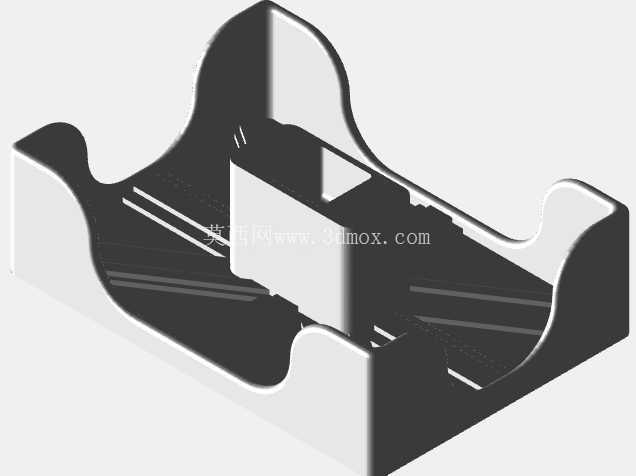

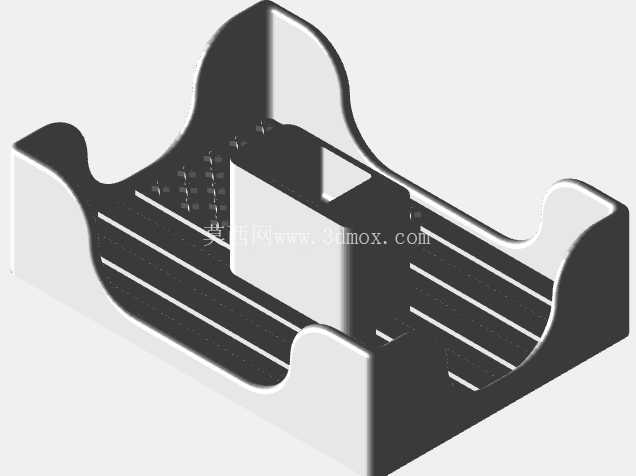

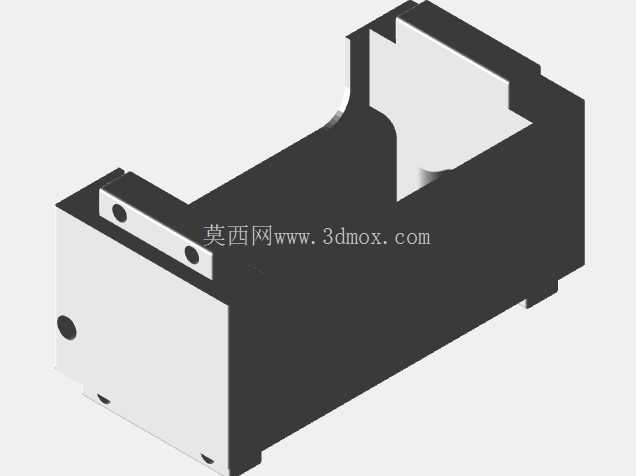

　　同时动力输出的转速参数预留了调整空间，针对偏硬的厚卡牌可以调低转速保证搓牌顺畅，针对偏薄的软质卡牌可以适当提升转速提高洗牌效率。外形尺寸上，整套装置的安装边界控制在桌面设备的合理区间，底部承牌托盘做了外翻的支撑边，放置在普通木质、玻璃桌面时都能保证足够的支撑稳定性，不会因为运行振动出现移位；进牌口做了圆弧过渡的导角，卡牌放入时不会被尖锐边缘刮伤牌面，出牌口的导向挡板角度经过反复调整，洗好的卡牌会整齐堆叠在承牌托盘内，不会出现卡牌飞落、堆叠歪斜的情况。结构细节上，所有和卡牌接触的结构面都做了圆角倒钝处理，没有尖锐的毛刺或者直角边，避免长期使用过程中磨损卡牌边缘；侧方的动力安装座做了镂空的散热槽，

　　长时间连续运行时动力单元产生的热量可以及时散出，不会因为积热导致动力输出不稳定。整套结构没有采用复杂的定制异形零件，大部分安装结构都采用常规的标准紧固件连接，不管是小批量制作还是个人3D打印制作，都能快速完成零件加工和组装，不需要特殊的加工工艺；各模块的定位基准做了统一设计，组装时不需要复杂的调校，按照定位销的位置拼接即可保证各运动部件的同轴度，不会出现传动卡滞、辊轮偏磨的问题。针对日常使用中可能出现的卡牌卡滞问题，洗牌辊仓的侧盖做了快拆设计，不需要借助额外工具就可以打开侧盖清理卡入的卡牌或者杂物，日常维护的门槛极低，不需要专业的机械维修知识就能完成日常的清理和简单维护。承牌托盘的深度做了适配常规卡牌堆叠量的设计，单次可以容纳两副标准尺寸的桌游卡牌完成洗牌作业，覆盖绝大多数日常桌游、小型卡牌赛事的使用需求，不需要分批次多次洗牌。导槽内壁做了低摩擦的平面处理，卡牌在导槽内移动时的阻力极小，不会因为导槽内壁的摩擦阻力导致卡牌运行歪斜，保证每一张卡牌都能顺利进入洗牌辊完成搓动分牌，从结构层面减少卡牌故障的出现概率。
