二维凸轮传动轮结构件设计

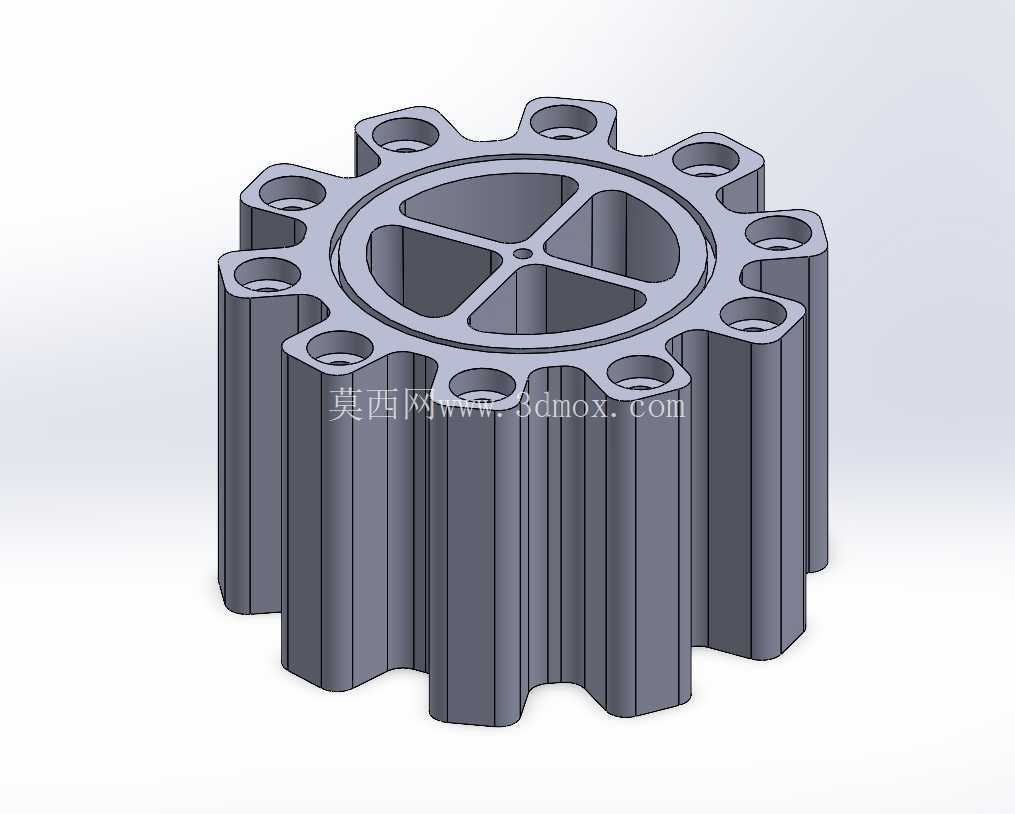

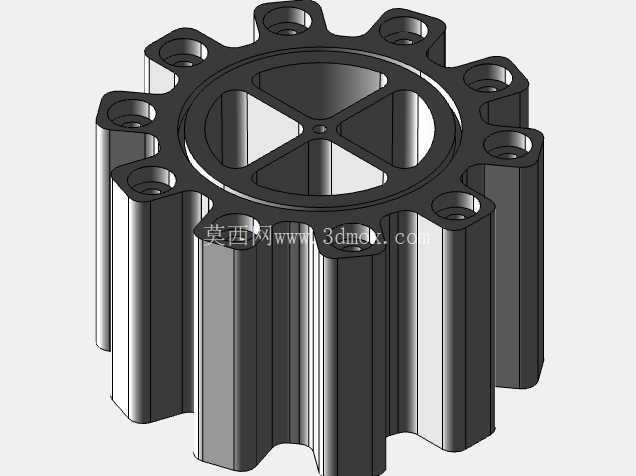

　　在轻工自动化输送、小型精密分度机构的设计场景中，这类周向带柱形凸耳的盘状凸轮构件，是实现间歇式定角度传动的核心执行零件，区别于常规盘形凸轮的平面轮廓驱动形式，该构件采用轴向延伸的柱形轮廓作为驱动工作面，可在垂直于安装轴的平面内完成预设轨迹的动力传递，适配摄像头模组调焦、小型工位转位这类需要小行程精准驱动的工况。从结构设计逻辑来看，构件主体采用中空轮辐式布局，中心区域设置十字形加强筋，在保证整体结构刚性的前提下尽可能削减零件自重，避免高速运转时产生过大的转动惯量，影响传动响应速度；周向均匀排布的10个柱形凸耳，每个凸耳顶端都预留了同轴安装孔，可根据实际传动需求加装耐磨衬套或者驱动销，和配套的槽轮、摆杆构件形成稳定的啮合传动副，凸耳的外轮廓采用平滑圆弧过渡，没有尖锐棱角，既可以减少传动过程中的应力集中，也能降低和配合件接触时的摩擦损耗，延长构件的实际使用寿命。在安装边界的尺寸把控上，构件的轴向高度与径向直径比例经过反复校核，适配直径8-12mm的标准安装轴，中心安装孔可根据配套轴的公差要求选择间隙配合或者过渡配合，周向凸耳的外圆跳动公差控制在0.02mm以内，保证传动过程中每个工位的定位精度满足±0.05mm的设计要求；中空腔体的壁厚设置为均匀的2.5mm，既满足注塑或者粉末冶金成型的工艺要求，避免壁厚不均导致的成型缺陷，也能在长期交变载荷作用下不会出现结构变形。实际应用中，这类凸轮构件常被用在小型影像设备的镜头调焦传动组、桌面级自动化设备的工位分度机构里，工作时随安装轴做定速旋转，通过周向凸耳的轮廓推动配套的从动件做预设规律的往复摆动或者间歇转动，不需要额外添加复杂的传动链路就能实现稳定的运动轨迹输出，相比传统的槽轮机构，该结构的传动冲击更小，运转噪音更低，适合在对运行平稳性有要求的小型精密设备中使用。设计过程中针对凸耳与主体的连接位置做了圆角强化处理，圆角半径设置为0.8mm，避免传动过程中应力集中导致的凸耳断裂问题，每个凸耳上的安装孔都做了同轴度校验，保证加装销件后不会出现偏磨情况；构件的端面平整度控制在0.01mm以内，安装时可以紧贴轴承端面或者定位轴肩，不需要额外添加调整垫片就能完成轴向定位，减少装配环节的调整工作量。从选材适配性来看，该结构既可以采用POM、尼龙等工程塑料注塑成型，用于低载荷、高转速的轻载传动场景，也可以采用铝合金或者不锈钢通过CNC加工成型，用于有一定载荷要求、需要长期免维护运行的工况，不同选材对应的尺寸公差可以根据工艺特性做微调，但核心的轮廓轨迹、安装孔位尺寸保持一致，具备较强的通用性。
