哈斯VF3铣削中心配套工作台三维设计

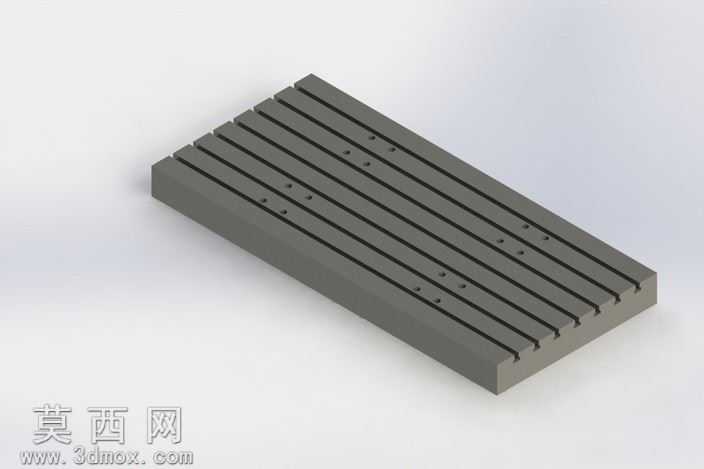

本作品为哈斯VF3铣削中心配套工作台的三维建模设计，建模过程严格参照哈斯官方提供的2D工程草绘尺寸开展，全程在SolidWorks软件环境中完成全参数化建模，确保每一处结构尺寸与原厂设计参数完全匹配，可直接用于实际机床配套工装的设计参考与加工生产指导。建模阶段首先对工作台的整体轮廓进行基准定位，以工作台底面为第一基准面，依次拉伸生成工作台的基体长方体结构，随后对工作台顶面的T型槽结构进行分步绘制：先绘制单条T型槽的截面草图，通过线性阵列命令按照官方标注的槽间距完成所有平行T型槽的特征生成，过程中严格控制槽宽、槽深、槽间平行度公差，确保槽体结构能够适配标准机床夹具的安装定位需求。针对工作台表面的安装定位孔，建模时采用孔特征命令逐一绘制，按照2D草绘中的孔位坐标、孔径、孔深参数完成定位，同时对孔口的倒角特征进行细节处理，还原实际工件的工艺结构，避免应力集中问题。材质设置环节，参考实际机床工作台的铸铁材质属性，为模型赋予灰铸铁材质参数，调整材质的粗糙度、反光度参数，使得渲染效果贴近真实铸铁工作台的哑光金属质感，渲染时采用柔和的工业产品布光方案，多角度展示工作台的整体结构与细节特征，清晰呈现槽体排布、孔位分布的设计逻辑。设计思路上，该工作台作为铣削中心的核心配套工装，重点保障结构的刚性与装夹适配性，整体采用厚实的基体结构设计，避免铣削加工过程中出现受力变形，平行排布的T型槽可适配不同规格的压板、夹具，满足不同尺寸工件的装夹固定需求，表面的定位孔可用于专用夹具的精准定位，提升重复装夹的精度。建模过程中对所有特征进行全参数关联，后续若需调整工作台尺寸、槽间距、孔位参数，仅需修改对应草图尺寸即可完成整体模型的更新，具备良好的可编辑性，可适配不同型号哈斯铣削设备的定制化改造需求，也可作为数控加工工装设计的教学参考案例，帮助学习者掌握机床配套工装的建模逻辑与结构设计要点。
