JetCat P100-RX涡喷发动机副轴法兰连接结构

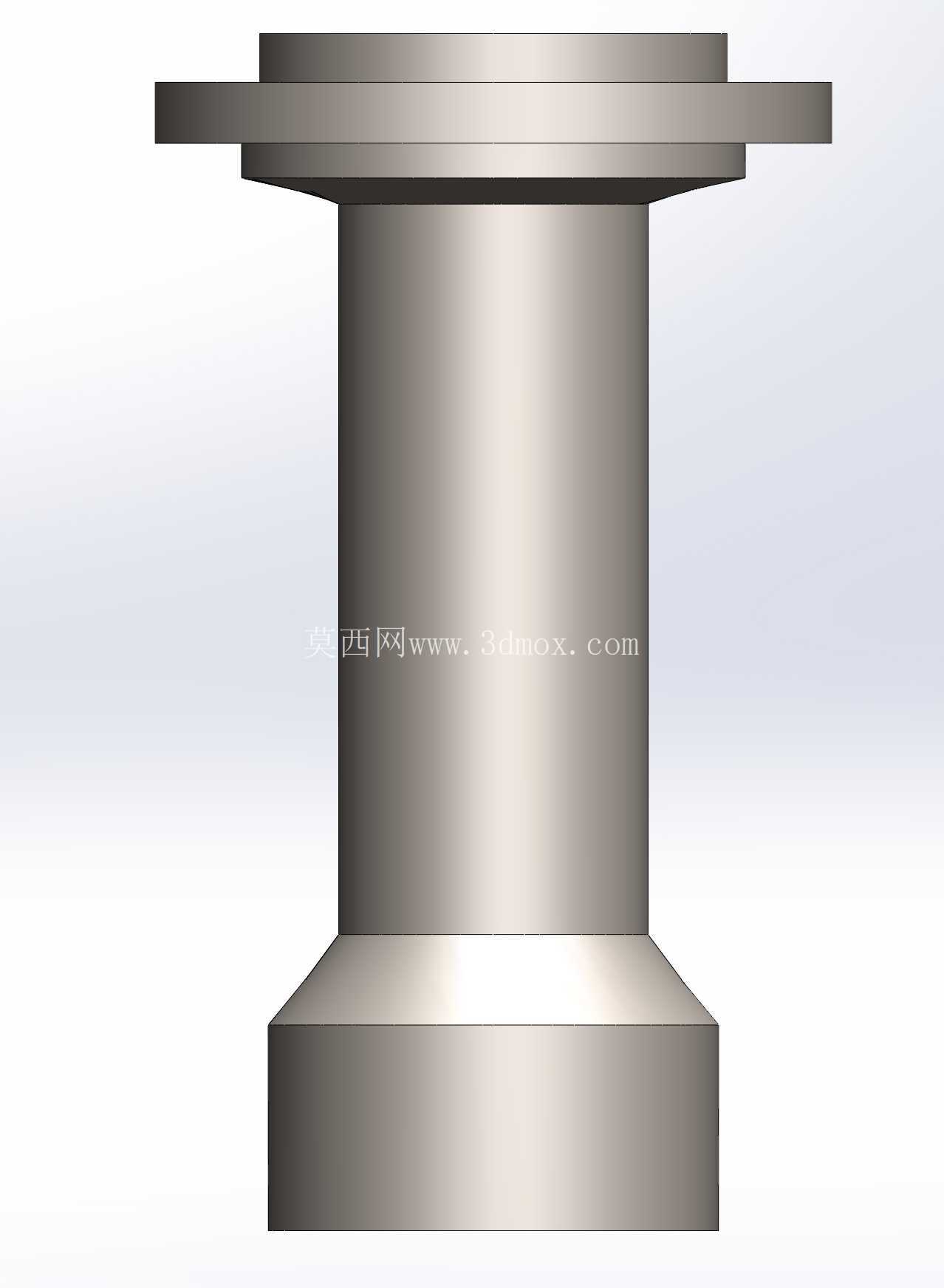

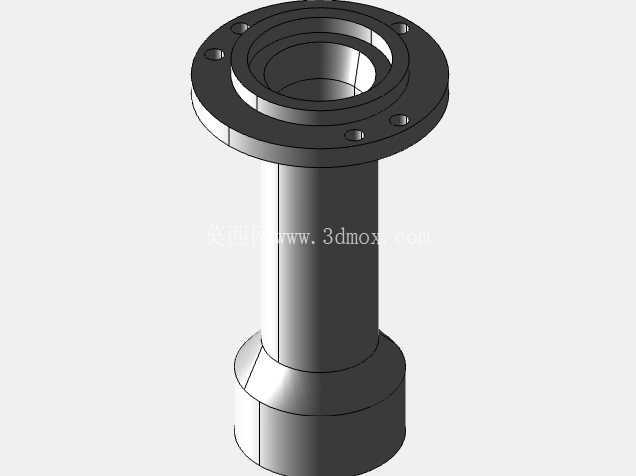

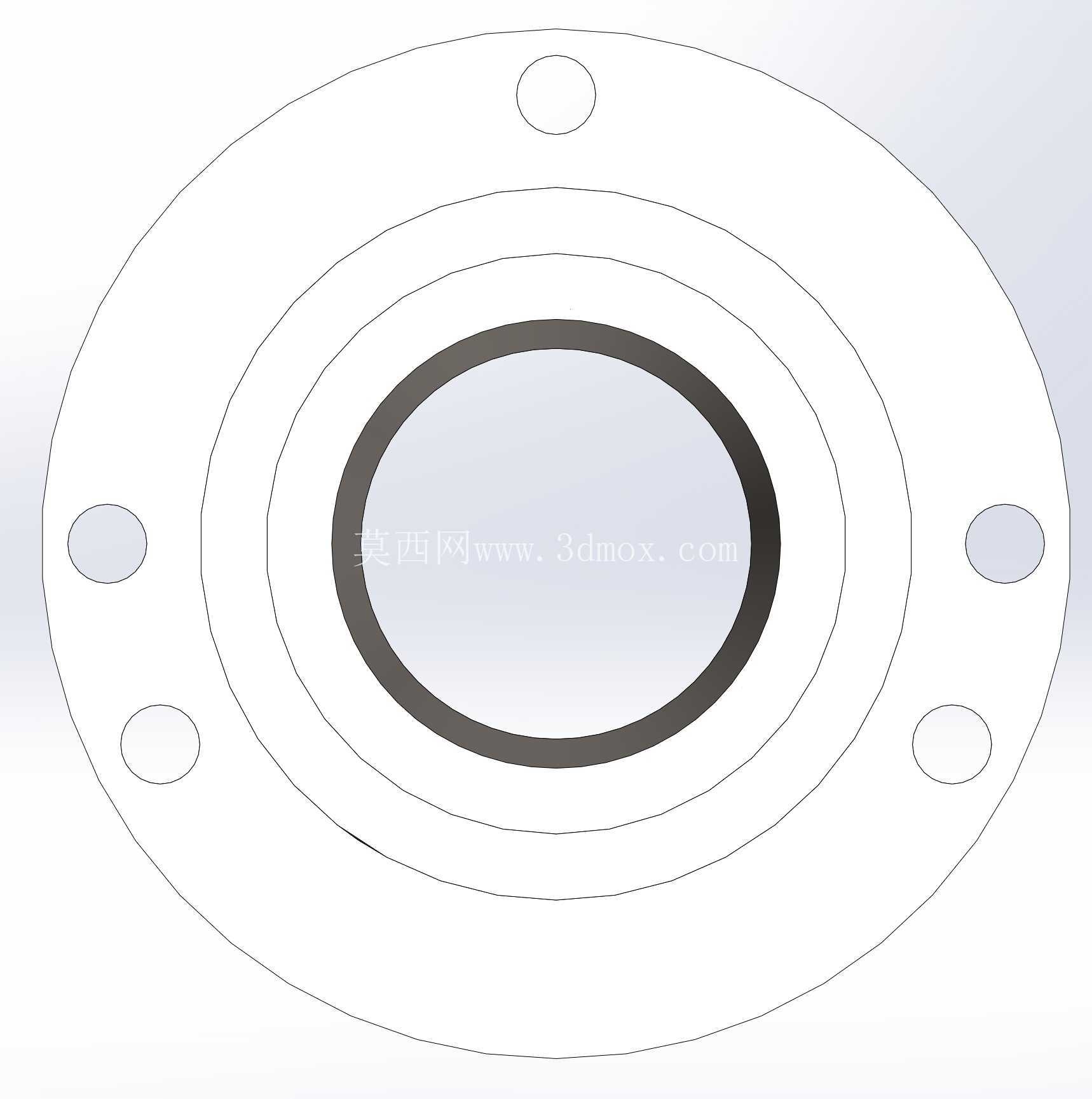

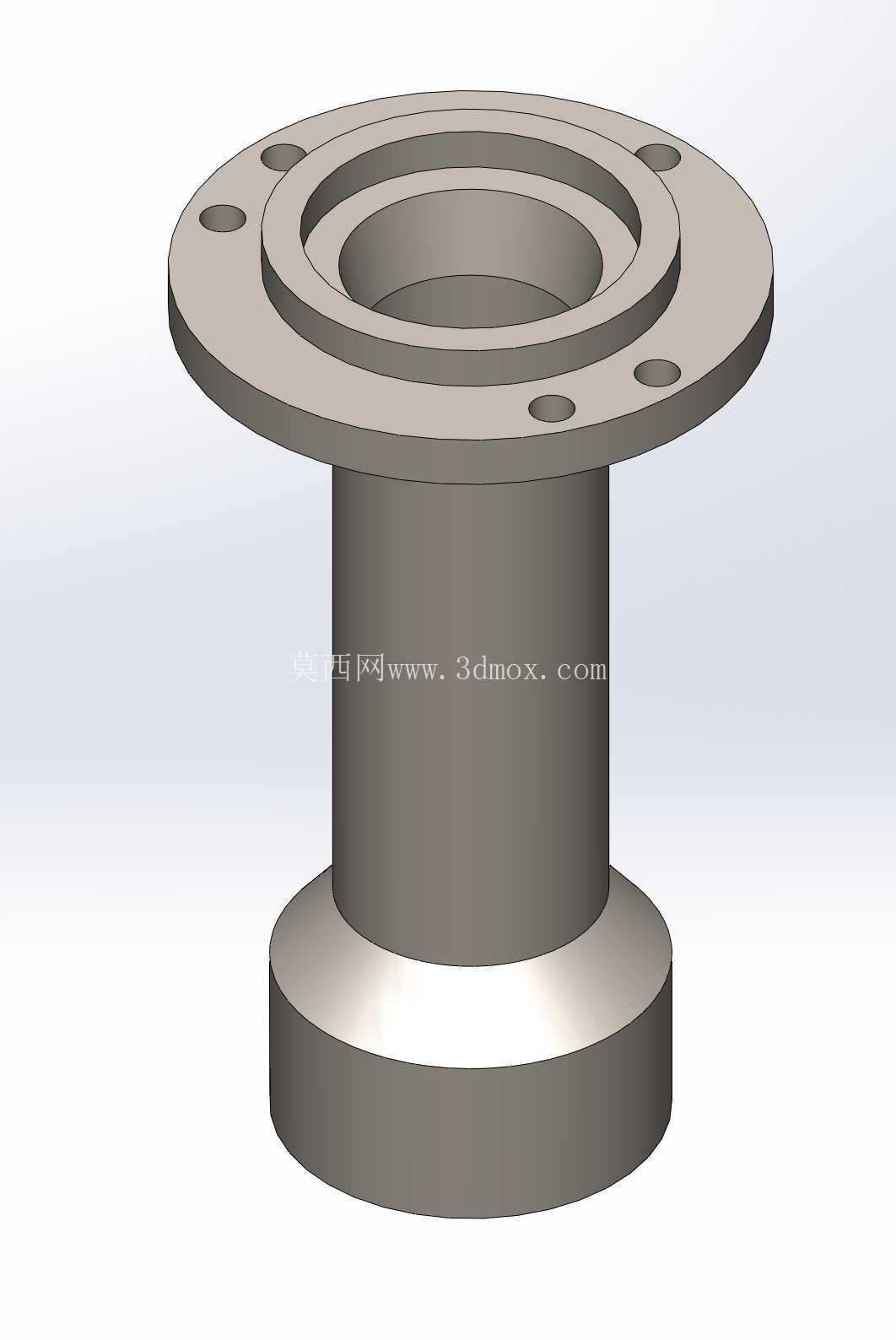

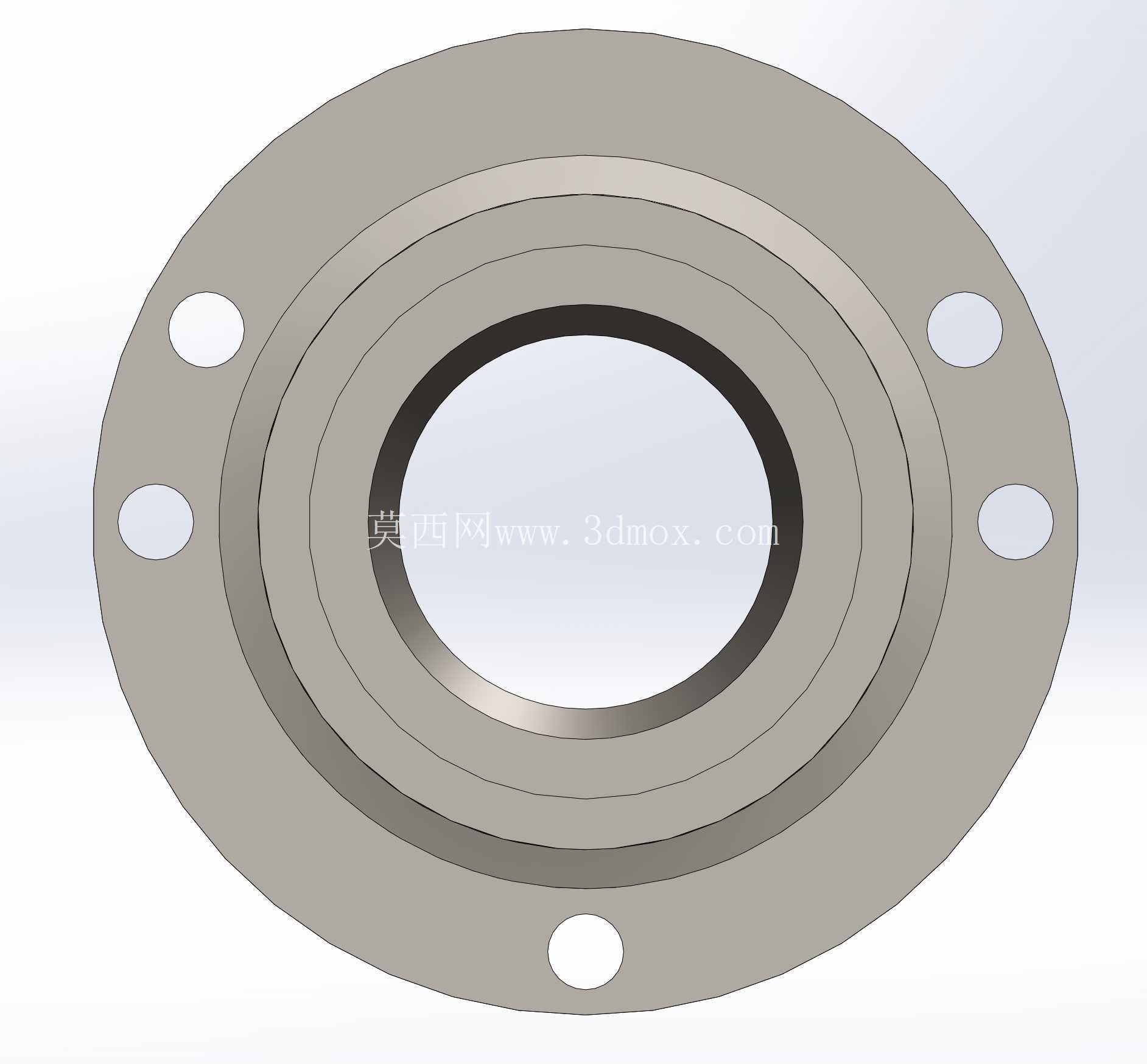

　　该副轴结构主要配套小型涡喷发动机的动力输出端使用，常见于航模动力系统、小型无人靶机动力单元、微型喷气推进实验平台这类对传动同轴度、安装密封性要求较高的场景，承担动力传递与相邻腔体密封分隔的核心作用，是涡喷主机与后部负载、尾喷组件之间的关键衔接零件。从实际工况来看，这类副轴需要在高转速、持续小幅振动、局部温升的环境下长期工作，因此设计阶段首先要保证两端安装基准的同轴度公差，避免高速运转时出现偏磨、动平衡失衡的问题。上部采用带均布安装孔的法兰盘结构，六个安装孔沿法兰圆周等角度分布，孔位公差严格匹配主机壳体的对应安装螺柱，安装时可通过孔位与螺柱的间隙配合快速定位，法兰端面加工有环形凸台结构，可嵌入主机壳体的对应沉槽内，

　　既可以提升安装后的径向限位能力，也能为密封垫片提供定位基准，防止装配时垫片移位造成的漏气、漏油问题。中部为等直径的轴身结构，轴身外壁做了光滑过渡处理，没有多余的凸棱或凹槽，一方面可以减少轴身旋转时的空气阻力，另一方面也能降低应力集中系数，避免长期交变载荷下出现轴身疲劳裂纹，轴身的长度尺寸严格匹配主机与后部组件之间的安装间距，既不会因为轴身过长造成组件干涉，也不会因为长度不足导致连接失效。下部为直径略大于轴身的定位凸缘结构，凸缘端面与轴身采用圆角过渡，该凸缘主要用于和后部的RX阀喷组件配合定位，装配时凸缘外圆与对应组件的内孔采用小间隙配合，保证两者的同轴度，同时凸缘端面可承受组件安装时的轴向压紧力，分散轴身承受的轴向载荷。

　　设计过程中对各部位的壁厚做了均衡处理，法兰盘的厚度满足螺栓拧紧时的刚度要求，不会因为压紧力过大出现法兰翘曲变形；轴身的壁厚兼顾轻量化与结构强度，在保证高速旋转下刚度足够的前提下尽可能降低零件重量，减少整个转子系统的转动惯量，提升发动机的油门响应速度。从安装边界来看，上部法兰的最大外圆直径决定了该零件在发动机径向的占用空间，设计时预留了足够的安装操作空间，方便使用套筒工具拧紧安装螺栓；下部凸缘的直径与配合组件的内孔尺寸严格对应，装配时无需额外修配即可完成定位，轴身的外圆与周边静止部件之间预留了足够的安全间隙，避免高速运转时轴身与静止件发生碰摩。这类零件的细节处理上，所有锐边都做了小倒角处理，既可以去除加工毛刺避免装配时割伤密封件，

　　也能减少应力集中点，提升零件的疲劳寿命；法兰端面上的环形密封槽尺寸匹配标准O型圈规格，无需定制特殊密封件即可实现可靠的端面密封，降低后期维护的配件成本。在实际选型匹配时，需要重点核对上部法兰的孔位分布圆直径、安装孔数量与孔径，确认与主机输出端的安装接口完全匹配，同时核对下部凸缘的直径与轴向定位尺寸，保证与后部喷阀组件的配合间隙符合设计要求，还要确认轴身的总长度满足整个动力段的轴向尺寸链要求，避免装配后出现轴向间隙过大或顶死的问题。
