喷气式微型涡喷发动机原料喷嘴结构

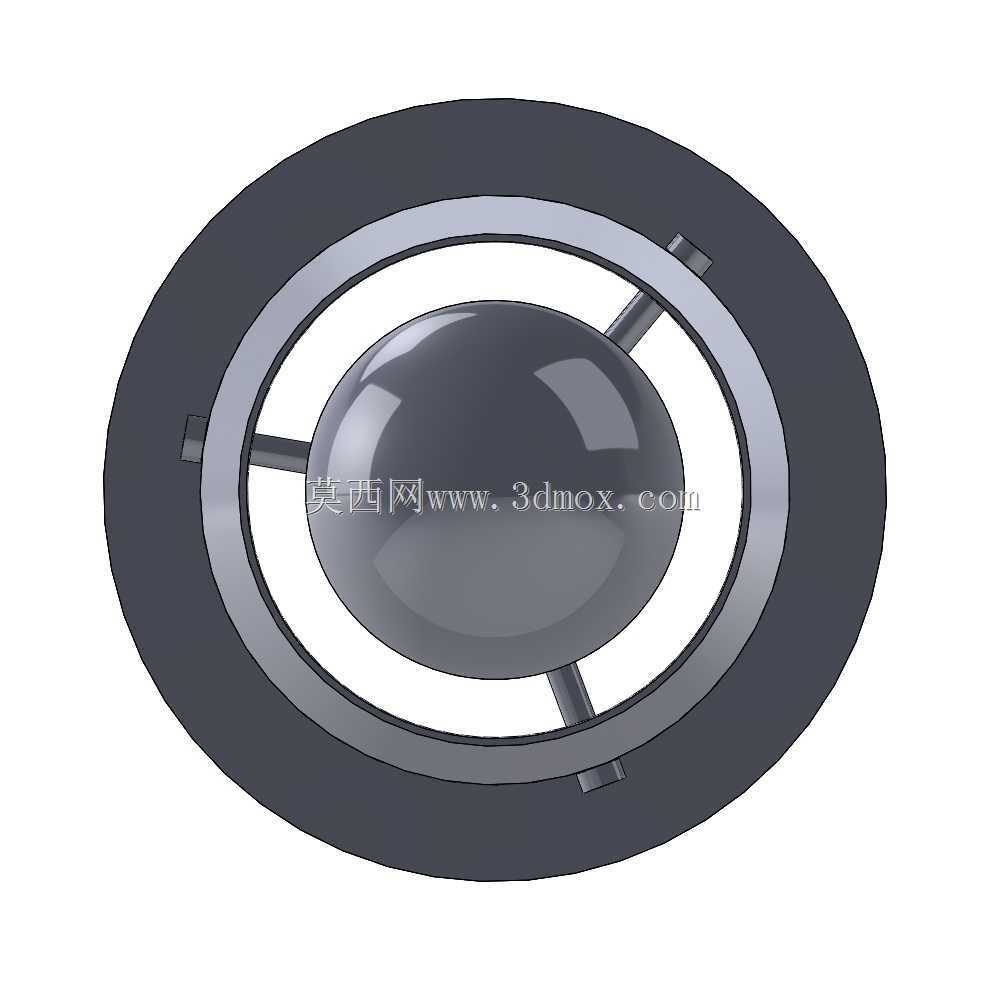

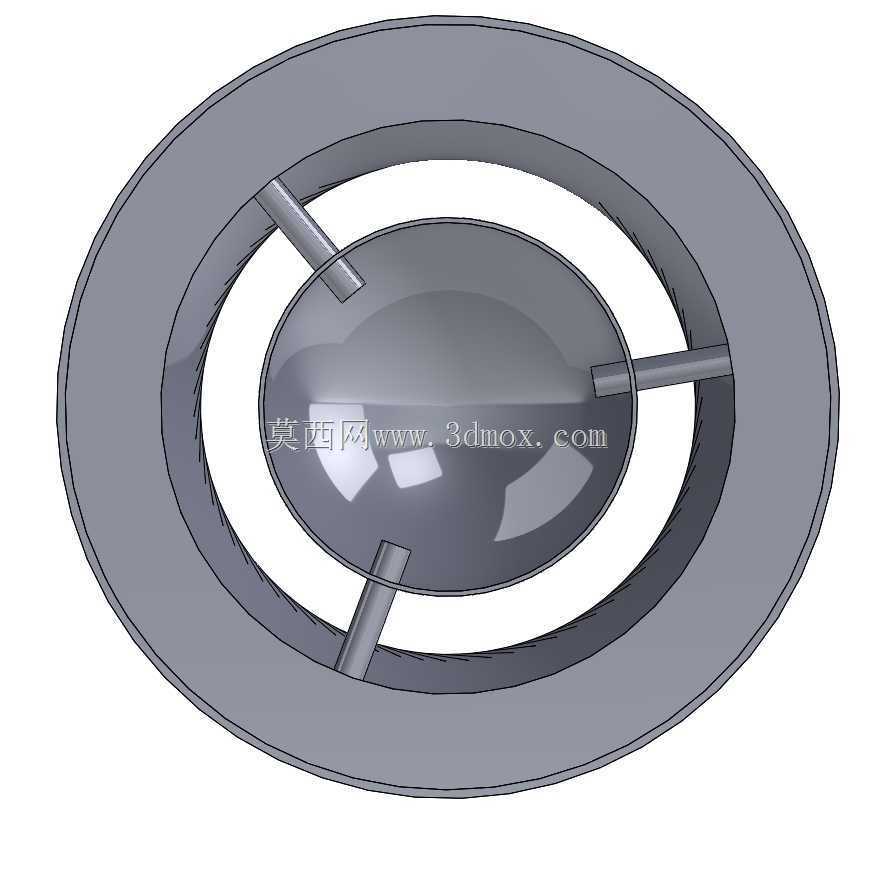

　　该喷嘴结构主要面向微型喷气式涡轮发动机的进气与燃料喷射前置工况，在小型航模动力、试验型微型涡喷机组以及教学演示涡轮平台中承担气流整流与原料输送的衔接作用。实际装配场景里，这类环形喷嘴位于发动机进气端与压气机壳体之间，外圈环形法兰直接贴合发动机前端机匣端面，三根沿周向均匀分布的支撑辐条将中心半球形整流罩固定在环体中心，既保证中心结构与外圈环体的同轴度，也为内部燃料输送通路提供布设空间。

　　从功能逻辑来看，外圈大直径环体构成进气通道的外边界，中心半球形罩体正对来流方向，可将正面冲入的空气沿球面平滑导向环向间隙，避免气流在中心区域形成滞止涡区，降低进气阻力；三根支撑辐条并非单纯承重结构，其中预留的贯通孔道可作为燃料原料的输送路径，将介质从外圈环体侧部引至中心区域，配合后续喷射组件完成原料雾化前的输送。与采用螺钉固定的库存版本不同，该结构在支撑辐条与中心罩、外圈环的连接位置采用定位螺栓作为紧固件，螺栓的定位轴段可在装配时直接穿入对应定位孔，消除辐条与环体、中心罩之间的周向错位间隙，不需要额外配做定位销，装配后支撑结构的抗振动能力更强，在发动机高转速运行的持续振动工况下，紧固件不易出现松脱偏移。

　　设计过程中首先要约束的是环形通道的通流面积，外圈环的内径与中心半球罩的最大外径之间形成的环形过流截面，需要匹配对应排量涡喷发动机的进气流量需求，环向间隙过小会导致进气流速过高、流阻损失增大，间隙过大则会降低气流整流效果，使得进入压气机叶轮的气流均匀度下降。中心半球的曲面弧度经过顺滑过渡处理，球面从顶点向侧后方延展的曲率没有突变，气流沿球面流动时不会出现局部边界层分离，三根辐条采用窄截面流线型构型，尽可能减小支撑结构对进气气流的遮挡面积，降低辐条尾迹对下游压气机叶片进气流场的干扰。

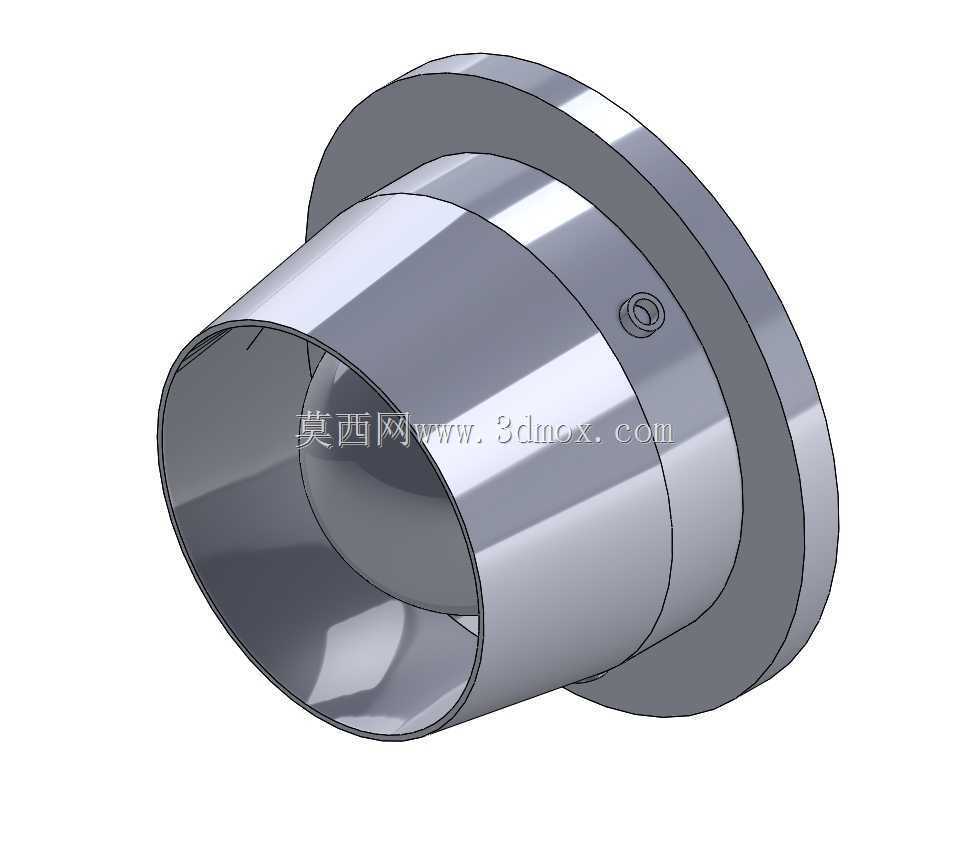

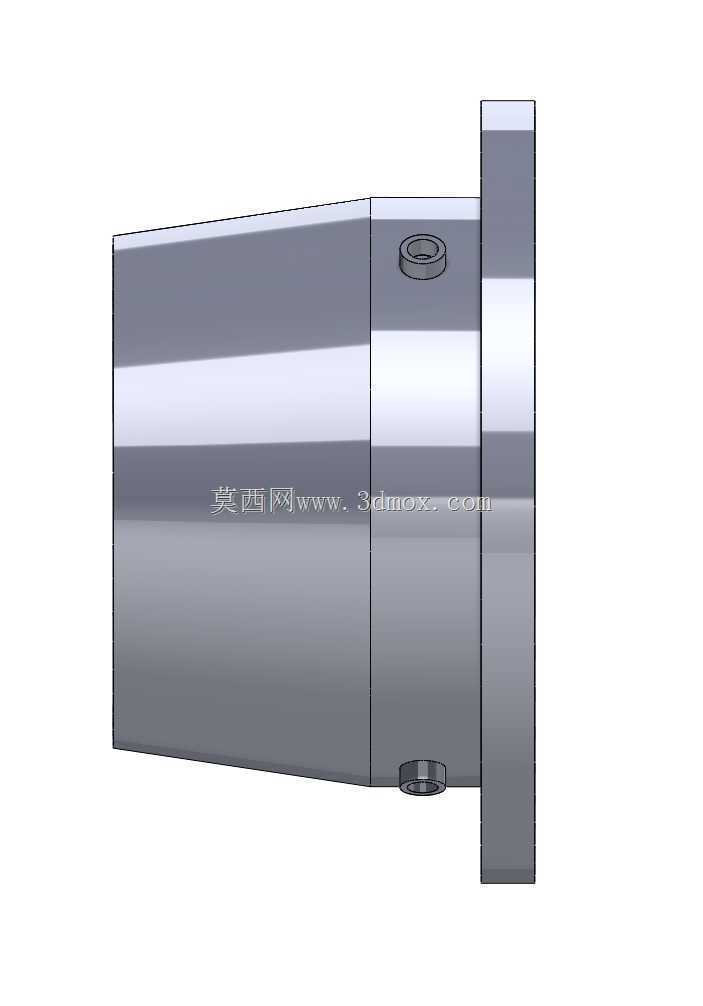

　　安装边界方面，外圈环体的端面预留有与发动机机匣对接的贴合面，环体上的安装孔位与前端机匣的螺孔位置一一对应，装配时环体端面与机匣端面完全贴合，保证整个喷嘴组件与发动机主轴的同轴度公差控制在允许范围内；中心半球罩的后端面与内部喷射组件的安装位保持设定轴向间距，既不会遮挡燃料喷出的扩散空间，也不会因距离过远导致原料喷射轨迹偏出进气主流区。三根辐条沿周向120度均匀排布，受力对称，发动机运行过程中中心罩受到的气动载荷可通过三根辐条均匀传递至外圈环体，不会出现单侧应力集中的问题。定位螺栓的安装位置设置在辐条与环体的连接节点处，螺栓头部沉入结构表面的沉孔内，不会突出到进气通流区域中，避免突出件干扰气流流场。

　　结构细节处理上，所有与气流接触的棱边均做了圆角过渡，不存在尖锐直角，既减少气流流动时的局部阻力，也避免加工过程中应力集中导致的结构强度不足。环体的厚度经过校核，在满足整机重量轻量化要求的前提下，保证环体在进气负压与振动载荷下不会发生形变；中心半球罩为薄壁壳体结构，在保证刚性的同时尽可能降低前端结构重量，减少发动机整机的头部配重负担。该结构的三维建模完整还原了环形外环、三根支撑辐条、中心半球整流罩以及定位螺栓的装配关系，各部件的配合间隙、安装孔位、曲面轮廓都按照实际装配逻辑构建，可直接用于微型涡喷发动机的结构干涉检查、进气流场仿真分析以及加工工艺参考，在航改小型动力装置的结构设计、航空类教学实训以及涡轮机械配件选型验证场景中都能提供直观的结构参考。
