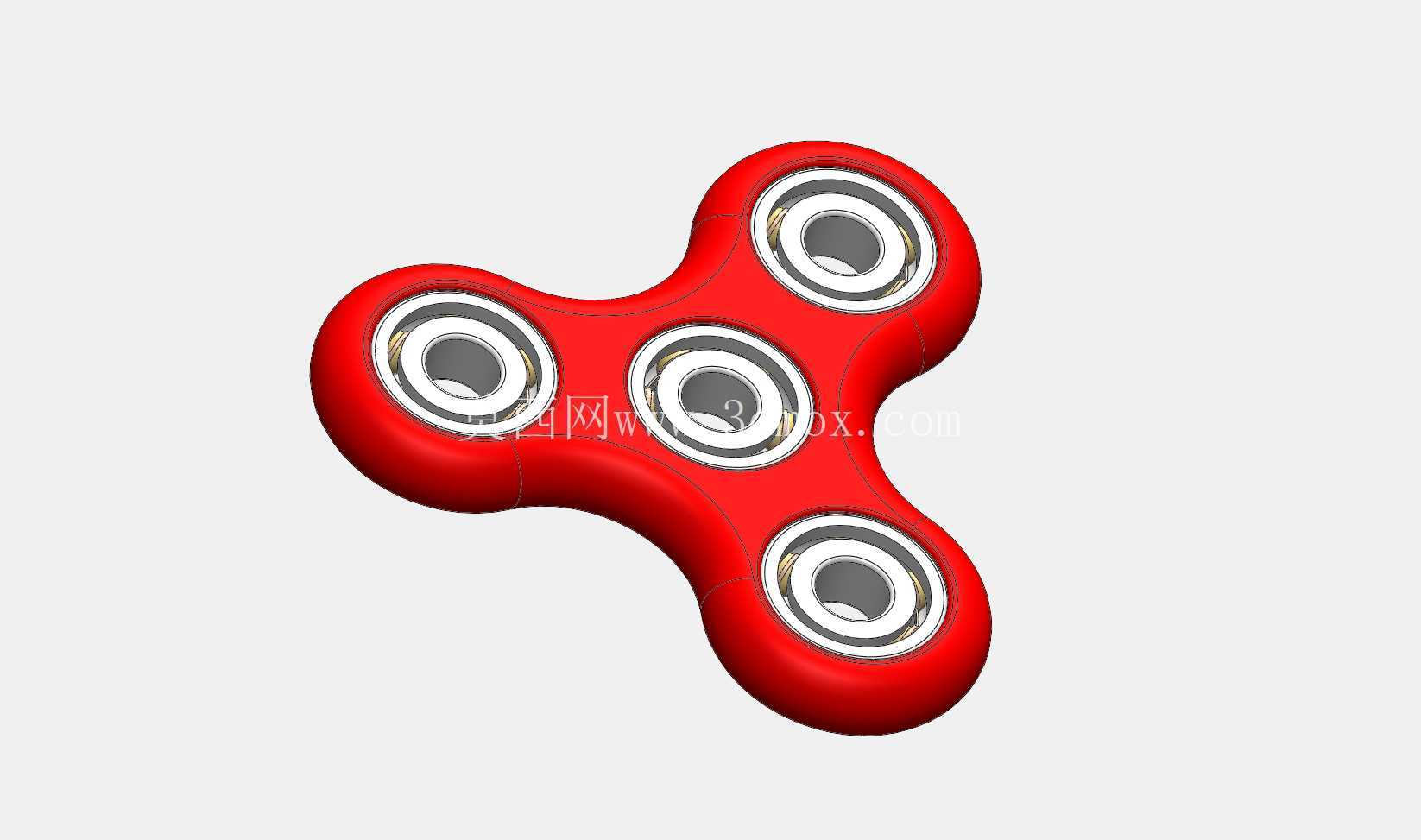

三叶带滚珠轴承指尖旋转解压结构

　　这类带滚珠轴承的三叶旋转结构，最初作为手持解压把玩件进入大众视野，实际在小型旋转演示机构、低载荷转动展示台的手动交互模块中也有适配空间。日常使用中，核心功能是依托中心轴承的低摩擦特性实现长时间连续旋转，边缘对称布置的三个轴承既作为配重块平衡转动惯量，也可在特定场景下作为辅助接触支点，避免主体结构直接摩擦接触面造成磨损。

　　从结构设计逻辑来看，三叶对称布局是经过转动惯量测算后的选型，相比两叶结构，三叶在旋转过程中动平衡表现更稳定，高速转动时不会出现明显的偏摆抖动，相比四叶及以上的多叶结构，三叶布局的单叶配重空间更充足，在同等整体外径下能获得更长的旋转续航，同时握持时手指的避让空间更充裕，不会出现转动过程中叶端剐蹭手指的问题。主体轮廓采用大圆角过渡设计，一方面是避免尖锐边角造成握持划伤，另一方面圆角曲面在高速旋转时能降低空气紊流带来的风阻损耗，进一步延长旋转时长。

　　尺寸边界方面，这类结构的整体外径通常控制在70-80mm区间，适配成年人单手握持的尺寸范围，中心轴承的安装位采用标准深沟球轴承的配合公差，孔位公差带选取H7，既保证轴承外圈安装时不会出现过盈压装导致的轴承卡滞，也能避免间隙过大造成转动时轴承外圈跟转。边缘三个配重轴承的安装位与中心轴承的中心距保持严格一致，三个安装孔的位置度公差控制在0.02mm以内，保证三个方向的配重完全对称，这是实现稳定旋转的核心公差要求。主体结构的厚度通常在8-10mm，边缘做1.5mm的倒角处理，握持时贴合手指的弧度更舒适，长时间把玩也不会出现硌手的问题。

　　实际建模过程中，首先要确定中心轴承的安装基准，以中心孔轴线作为整个模型的阵列基准，三个边缘轴承的安装孔采用圆周阵列方式生成，保证位置度的一致性。主体的外轮廓采用样条曲线连接三个叶端的圆弧，曲线曲率连续过渡，避免出现曲率突变造成的应力集中，虽然这类结构不承受大载荷，但连续的曲面也能提升注塑或3D打印成型时的成品率，不会在曲率突变位置出现缩痕或者层纹堆积的问题。轴承安装位的内侧设计0.2mm的定位台阶，轴承压装到台阶位置即可实现轴向定位，不需要额外的粘接或者卡扣固定，装配效率更高，后期轴承出现磨损时也可以直接拆卸更换，降低维护成本。

　　在应用场景拓展上，这类旋转结构的核心原理可以迁移到小型展示台的手动旋转模块，比如桌面展品的手动旋转底座，替换中心轴承的规格提升承载能力后，可承载1kg以内的展品实现手动旋转展示，边缘的配重块可以替换为展示标识牌，转动过程中标识牌随结构旋转，提升展示的交互感。在工装夹具领域，这类对称旋转结构也可作为小型手动转台的核心基体，安装在检测工位上，手动转动即可实现工件三个方向的快速切换检测，不需要复杂的分度结构，成本更低操作更便捷。

　　建模时需要注意轴承安装位的避让空间，轴承压入后端面要比主体表面低0.1mm，避免轴承端面突出影响结构平放时的平整度，主体背面设计0.5mm深度的凹槽，既可以减少材料用量降低整体重量，也能在转动时减少背面与接触面的空气吸附，避免旋转过程中因为负压造成的转动阻力增大。所有棱边都做R0.5的圆角处理，去除加工后的锐边，不管是作为把玩件还是工业用小型旋转模块，都能避免操作时的划伤风险。
