DN50内螺纹旋启式止回阀结构设计

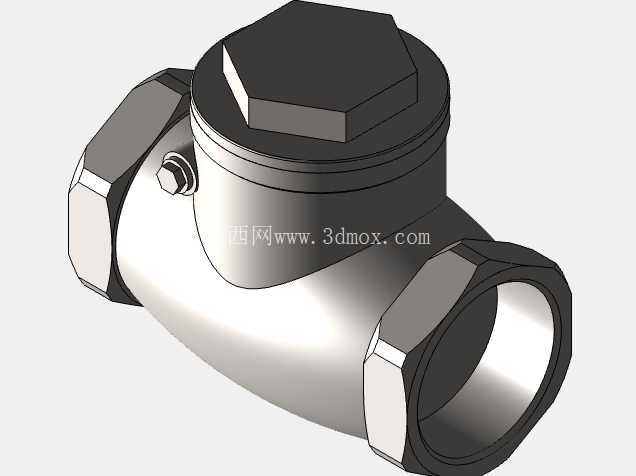

　　在民用建筑给排水、小型工业循环水系统、暖通空调冷热水管路、压缩空气分支管路这类公称通径50mm的流体输送场景里，止回阀是避免介质反向流动引发设备损坏、管网压力紊乱的核心管路元件，这款内螺纹连接的止回阀，就是针对这类中小管径、压力等级不超过1.6MPa的常规管路场景设计的。从实际安装边界来看，这款阀门两端采用G2寸内螺纹接口，适配常规DN50镀锌钢管、PPR外螺纹接头的连接尺寸，阀体总长度控制在120mm左右，顶部六角阀盖的对边尺寸为75mm，安装时预留的扳手操作空间不需要超过阀体轮廓外30mm，不管是在管井内密集排布的管路，还是设备端狭小的接口位置，都能顺利完成安装，不需要额外调整管路走向预留大尺寸操作空间。

　　从功能特性来说，这款止回阀采用旋启式阀瓣结构，介质正向流动时，流体压力推动阀瓣绕阀体内的销轴旋转开启，流道的弯折角度经过优化，介质通过时的阻力损失比同规格升降式止回阀低30%左右，适合对管路压损有要求的循环水系统；当介质出现反向流动趋势时，阀瓣在自身重力和反向介质压力的共同作用下快速回落密封，密封面采用斜面贴合结构，即使介质里带有少量细小杂质，也能保证密封可靠性，不会出现反向渗漏的问题，避免水泵停机时水锤对叶轮造成反向冲击，也能防止高位水箱的水倒流回市政供水管网引发水质污染。

　　设计过程中首先考虑的是阀体的承压能力，阀体采用水平进、水平出的直通式结构，流道过渡位置全部做了圆角处理，没有直角应力集中点，壁厚按照1.6MPa公称压力的1.5倍安全系数计算，最薄位置的壁厚不小于4mm，保证长期承压使用不会出现开裂变形。顶部的阀盖采用外六角结构，和阀体之间通过螺纹连接，配合紫铜密封垫片，既方便后期拆卸检修阀瓣和销轴，又能保证连接位置的密封性能，不会出现外漏。阀体两端的连接螺纹采用55度密封管螺纹，螺纹加工精度控制在6H级，安装时只需要缠绕适量生料带就能实现可靠密封，不需要额外加装密封垫片。阀瓣的旋转销轴采用不锈钢材质，和阀体上的销轴孔之间采用间隙配合，间隙控制在0.1mm以内，既保证阀瓣转动灵活不会卡涩，又不会因为间隙过大导致阀瓣晃动产生异响，销轴两端做了防脱结构，长期使用不会出现销轴窜出导致阀瓣脱落的问题。

　　在实际选型应用中，这款阀门可以水平安装在直管段上，也可以垂直安装在介质自下而上流动的垂直管路上，安装时只需要注意阀体上标注的介质流向箭头和管路实际流向一致即可，不需要额外调整安装角度。和法兰连接的同规格止回阀相比，这款螺纹连接的产品重量更轻，安装速度更快，不需要搭配法兰片、螺栓垫片等配件，综合安装成本更低，适合管径不大、安装空间紧凑的管路场景。建模过程中对所有配合尺寸都做了公差匹配，阀盖和阀体的螺纹配合长度、阀瓣的开启角度、密封面的贴合宽度都经过反复校核，保证模型可以直接用于结构验证、安装模拟，也可以作为管路系统BIM建模的通用构件使用，还原真实产品的安装尺寸和外形特征，避免管路设计时出现干涉问题。
